Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Режим Прекращения Обмена Данными С Эбу Распределения Питания

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Режим прекращения обмена данными с ЭБУ распределения питания

ОПИСАНИЕ

НеисправностьПризнакНеисправный участок
Режим прекращения обмена данными с ЭБУ распределения питанияВыполняется любое из следующих условий:
На экране "Bus Check" (проверка шин) не отображается "Power Management1".
Относится к "Режиму прекращения обмена данными с ЭБУ распределения питания" в "Таблице комбинаций кодов DTC".
Источник питания или внутренняя неисправность ЭБУ распределения питания
Вспомогательная шина или разъем ЭБУ распределения питания
ЭБУ распределения питания

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Режим Прекращения Обмена Данными С Эбу Распределения Питания. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Режим Прекращения Обмена Данными С Эбу Распределения Питания. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G51 ЭБУ распределения питания.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G51-14 (CA1H) - G51-13 (CA1L)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ распределения питания)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (CA1H, CA1L)
OK
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Режим Прекращения Обмена Данными С Эбу Распределения Питания. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    G51-5 (GND2) - массаВсегдаМенее 1 Ом
    G51-6 (GND) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    G51-1 (AM22) - массаВсегда11 - 14 В
    G51-2 (AM21) - массаВсегда11 - 14 В
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ распределения питания)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Главным Эбу Кузова

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ГЛАВНОГО ЭБУ КУЗОВА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Прекращение обмена данными с главным ЭБУ кузова

ОПИСАНИЕ

НеисправностьПризнакНеисправный участок
Прекращение обмена данными с главным ЭБУ кузоваВыполняется любое из следующих условий:
В окне "Bus Check" (проверка шин) не отображается "Main Body" (главный ЭБУ кузова).
Относится к "Режиму прекращения обмена данными с главным ЭБУ кузова" в "Таблице комбинации кодов DTC".
Источник питания или внутренние компоненты главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи)
Вспомогательная шина или разъем главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи)
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Главным Эбу Кузова. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ГЛАВНОГО ЭБУ КУЗОВА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Главным Эбу Кузова. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G64 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G64-14 (CANH) - G64-13 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к главному ЭБУ кузова [бортовому ЭБУ сети мультиплексной связи])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ГЛАВНОГО ЭБУ КУЗОВА (CANH, CANL)
OK
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Главным Эбу Кузова. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к главному ЭБУ кузова [бортовому ЭБУ сети мультиплексной связи])		*bВид спереди разъема со стороны жгута проводов:
(к главному ЭБУ кузова [бортовому ЭБУ сети мультиплексной связи])

Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    G63-2 (GND2) - массаВсегдаМенее 1 Ом
    A-11 (GND1) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A-31 (ALTB) - массаВсегда11-14 В
    A-30 (BECU) - массаВсегда11-14 В
    A-29 (ACC) - массаЗажигание включено (АСС)11-14 В
    A-32 (IG) - массаВыключатель зажигания в состоянии ON (ВКЛ) (IG)11-14 В
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Ecm

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Прекращение обмена данными с ECM

ОПИСАНИЕ

НеисправностьПризнакНеисправный участок
Прекращение обмена данными с ECMВыполняется любое из следующих условий:
В окне "Bus Check" (проверка шин) не отображается "Engine" (двигатель).
Относится к "Режиму прекращения обмена данными с ЕСМ" в "Таблице комбинации кодов DTC".
Источник питания или ECM
ECM

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Ecm. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Ecm. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Для моделей с 1GR-FE:


Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Ecm. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к ECM)		--

Отсоедините разъемы C36, C37 и G55 блока ECM.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    C36-12 (Е1) - массаВсегдаМенее 1 Ом
    C37-14 (E01) - массаВсегдаМенее 1 Ом
    C37-15 (E02) - массаВсегдаМенее 1 Ом
    C37-10 (ME01) - массаВсегдаМенее 1 Ом
    G55-12 (EC) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    G55-24 (BATT) – массаВсегда11–14 В
    G55-23 (+B2) - массаПри подаче положительного (+) напряжения аккумуляторной батареи на контакт G55-9 (MREL)11–14 В
    G55-22 (+B) - массаПри подаче положительного (+) напряжения аккумуляторной батареи на контакт G55-9 (MREL)11–14 В

Для моделей с 1KD-FTV:


Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Ecm. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к ECM)		--

Отсоедините разъемы G57, G58 и C93 блока ECM.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    C93-1 (Е1) - массаВсегдаМенее 1 Ом
    C93-12 (E01) - массаВсегдаМенее 1 Ом
    C93-13 (E02) - массаВсегдаМенее 1 Ом
    C93-8 (ME01) - массаВсегдаМенее 1 Ом
    G57-11 (EC) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    G57-23 (BATT) – массаВсегда11–14 В
    G57-17 (+B2) - массаПри подаче положительного (+) напряжения аккумуляторной батареи на контакт G58-11 (MREL)11–14 В
    G57-24 (+B) - массаПри подаче положительного (+) напряжения аккумуляторной батареи на контакт G58-11 (MREL)11–14 В
Результат
РезультатСледующий шаг
OK (для моделей с 1GR-FE)А
OK (для моделей с 1KD-FTV)B
NGC
B
ЗАМЕНИТЕ ECM
C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А
ЗАМЕНИТЕ ECM

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Датчиком Рысканья

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ДАТЧИКА РЫСКАНЬЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК РЫСКАНЬЯ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Прекращение обмена данными с датчиком рысканья

ОПИСАНИЕ

НеисправностьПризнакНеисправный участок
Прекращение обмена данными с датчиком рысканьяВыполняется любое из следующих условий:
В окне "Bus Check" (проверка шин связи) не отображается "Yaw Rate / Deceleration Sensor" (датчик рысканья / датчик замедления).
Относится к "Режиму прекращения обмена данными с датчиком рысканья" в "Таблице комбинаций кодов DTC".
Источник питания или внутренние компоненты датчика рысканья
Вспомогательная шина или разъем датчика рысканья
Датчик рысканья в сборе

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Датчиком Рысканья. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ДАТЧИКА РЫСКАНЬЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Датчиком Рысканья. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G52 датчика рысканья в сборе.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G52-3 (CANH) - G52-2 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к датчику рысканья в сборе)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ДАТЧИКА РЫСКАНЬЯ (CANH, CANL)
OK
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК РЫСКАНЬЯ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Датчиком Рысканья. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    G52-1 (GND) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G52-4 (IG) - массаЗажигание включено (IG)11 - 14 В
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к датчику рысканья в сборе)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ ДАТЧИК РЫСКАНЬЯ В СБОРЕ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Датчиком Угла Поворота Рулевого Колеса

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ВИТОГО КАБЕЛЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВИТОЙ КАБЕЛЬ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Прекращение обмена данными с датчиком угла поворота рулевого колеса

ОПИСАНИЕ

НеисправностьПризнакНеисправный участок
Прекращение обмена данными с датчиком угла поворота рулевого колесаВыполняется любое из следующих условий:
В окне "Bus Check" (проверка шин связи) не отображается "Steering Angle Sensor" (датчик угла поворота рулевого колеса).
Относится к "Режиму прекращения обмена данными с датчиком угла поворота рулевого колеса" в "Таблице комбинаций кодов DTC".
Источник питания или внутренняя неисправность витого кабеля в сборе (датчика угла поворота рулевого колеса)
Вспомогательная шина или разъем витого кабеля в сборе (датчика угла поворота рулевого колеса)
Витой кабель в сборе (датчик угла поворота рулевого колеса)

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Датчиком Угла Поворота Рулевого Колеса. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ВИТОГО КАБЕЛЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Датчиком Угла Поворота Рулевого Колеса. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G33 витого кабеля в сборе (датчика угла поворота рулевого колеса).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G33-4 (CANH) - G33-3 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к витому кабелю в сборе [датчику угла поворота рулевого колеса])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ВИТОГО КАБЕЛЯ (CANH, CANL)
OK
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВИТОЙ КАБЕЛЬ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Датчиком Угла Поворота Рулевого Колеса. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    G33-2 (ESS) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G33-6 (BAT) - массаВсегда11-14 В
    G33-5 (IG) - массаЗажигание включено (IG)11-14 В
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к витому кабелю в сборе [датчику угла поворота рулевого колеса])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Рулевого Управления С Усилителем

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Прекращение обмена данными с ЭБУ рулевого управления с усилителем

ОПИСАНИЕ

НеисправностьПризнакНеисправный участок
Прекращение обмена данными с ЭБУ рулевого управления с усилителемВыполняется любое из следующих условий:
В окне "Bus Check" (проверка шин связи) не отображается "PPS".
Относится к "Режиму прекращения обмена данными с ЭБУ рулевого управления с усилителем" в "Таблице комбинаций кодов DTC".
Источник питания или внутренняя неисправность ЭБУ рулевого управления с усилителем
Вспомогательная шина или разъем ЭБУ рулевого управления с усилителем
ЭБУ рулевого управления с усилителем

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Рулевого Управления С Усилителем. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Рулевого Управления С Усилителем. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G46 ЭБУ рулевого управления с усилителем.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G46-1 (CANH) - G46-2 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ рулевого управления с усилителем в сборе)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ (CANH, CANL)
OK
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Рулевого Управления С Усилителем. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораСостояние Заданные условия
    G46-3 (GND) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G46-5 (IG) - массаЗажигание включено (IG)11 - 14 В
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ рулевого управления с усилителем в сборе)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ В СБОРЕ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Блоком Управления Рабочими Цилиндрами Тормозов (Эбу Системы Противоскольжения)

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ - АКУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Прекращение обмена данными с блоком управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)

ОПИСАНИЕ

НеисправностьПризнакНеисправный участок
Прекращение обмена данными с блоком управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)Выполняется любое из следующих условий:
В окне "Bus Check" (проверка шин связи) не отображается "ABS/VSC/TRC".
Относится к "Режиму прекращения обмена данными с блоком управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения)" в "Таблице комбинаций кодов DTC".
Источник питания или внутренняя неисправность электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения)
Вспомогательная шина или разъем электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения)
Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Блоком Управления Рабочими Цилиндрами Тормозов (Эбу Системы Противоскольжения). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Блоком Управления Рабочими Цилиндрами Тормозов (Эбу Системы Противоскольжения). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем A7 электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A7-11 (CANH) - A7-25 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к электромагнитному клапану главного цилиндра [ЭБУ системы противоскольжения])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (CANH, CANL)
OK
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ - АКУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Блоком Управления Рабочими Цилиндрами Тормозов (Эбу Системы Противоскольжения). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .

Отсоедините разъем A8 электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    A7-1 (GND1) - массаВсегдаМенее 1 Ом
    A7-32 (GND2) - массаВсегдаМенее 1 Ом
    A8-4 (GND3) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A7-2 (+BM1) - массаВсегда11 - 14 В
    A8-2 (+BM2) - массаВсегда11 - 14 В
    A7-31 (+BS) - массаВсегда11 - 14 В
    A8-1 (IG2) - массаЗажигание включено (IG)11 - 14 В
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к электромагнитному клапану главного цилиндра [ЭБУ системы противоскольжения])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА

Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1)

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN (ГЛАВНУЮ ШИНУ НА ОБРЫВ, ШИНЫ НА КОРОТКОЕ ЗАМЫКАНИЕ)

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4)

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ ИЛИ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЭБУ СТАБИЛИЗАТОРОВ)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ УПРАВЛЕНИЯ ПОДВЕСКОЙ)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ СТАБИЛИЗАТОРОВ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ УПРАВЛЕНИЯ ПОДВЕСКОЙ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

DTC U1002 Нарушение обмена данными с блоком сетевого шлюза (Power Management1)

ОПИСАНИЕ

ЭБУ распределения питания регистрирует данный код DTC, если сигналы не поступают от ЭБУ, которые были сохранены в памяти как блоки, подключенные к шине V2.
Если ЭБУ распределения питания получает ответные сигналы от ЭБУ, подключенных к шине V2, то он распознает эти сигналы и сохраняет в памяти данные о подключении этих ЭБУ к шине V2. На основании этих сохраненных данных ЭБУ распределения питания контролирует исправность ЭБУ, подключенных к шине V2, при обмене данными с этими ЭБУ. Если ЭБУ распределения питания не получает ответных сигналов от ЭБУ, которые были сохранены в памяти как блоки, подключенные к шине V2, то он определяет это как неисправность.
Если 2 или более кодов DTC выводятся при выполнении проверки DTC, возможно, в одной из сторон вспомогательной шины CAN имеется обрыв (в одной из сторон CANH (вспомогательная шина) / CANL (вспомогательная шина) ЭБУ и/или датчика имеется обрыв).
Код DTCУсловие обнаружения DTCНеисправный участок
U1002Нарушение обмена данными с блоком сетевого шлюза (Power Management1).
Цепь шины V2
Вспомогательная шина или разъем ЭБУ системы помощи при парковке*1
Вспомогательная шина или разъем ЭБУ предупреждения о недопустимой дистанции*2
Вспомогательная шина или разъем ЭБУ помощи при движении*3
Вспомогательная шина или разъем ЭБУ стабилизаторов*4
Вспомогательная шина или разъем ЭБУ ремней безопасности*5
Вспомогательная шина или разъем ЭБУ управления подвеской*6
Вспомогательная шина или разъем ЭБУ устройства поворота фар в сборе (ЭБУ системы AFS)*7
Главная шина или разъем ЭБУ распределения питания
ЭБУ системы помощи при парковке*1
ЭБУ предупреждения о недопустимой дистанции*2
ЭБУ помощи при движении*3
ЭБУ стабилизаторов*4
ЭБУ ремней безопасности*5
ЭБУ управления подвеской*6
ЭБУ устройства поворота фар (ЭБУ системы AFS)*7
ЭБУ распределения питания
Разъем распределительного блока шины CAN № 1
Разъем распределительного блока шины CAN № 2
Разъем распределительного блока шины CAN № 3
Разъем распределительного блока шины CAN № 4
*1: для моделей с мониторной системой помощи при парковке и/или мониторной системой бокового обзора
*2: для моделей с сенсорной системой помощи при парковке TOYOTA (с 8 датчиками)
*3: для моделей с динамической радарной системой круиз-контроля
*4: для моделей с кинетической динамической системой подвески
*5: для моделей с предаварийной системой безопасности
*6: для моделей с пневматической подвеской
*7: для моделей с системой адаптивного переднего освещения

СХЕМА СОЕДИНЕНИЙ

Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN (ГЛАВНУЮ ШИНУ НА ОБРЫВ, ШИНЫ НА КОРОТКОЕ ЗАМЫКАНИЕ)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условияСопротивление: Неисправность
    G51-26 (CA2H) - G51-25 (CA2L)Зажигание выключено54-69 ОмМенее 54 Ом: Короткое замыкание в шине
    Более 69 Ом: Обрыв в главной шине CAN
    G51-26 (CA2H) - G51-1 (AM22)Зажигание выключено6 кОм или болееМенее 6 кОм: Замыкание на +B
    G51-25 (CA2L) - G51-1 (AM22)Зажигание выключено6 кОм или болееМенее 6 кОм: Замыкание на +B
    G51-26 (CA2H) - G51-6 (GND)Зажигание выключено200 Ом или болееМенее 200 Ом: Короткое замыкание на массу
    G51-25 (CA2L) - G51-6 (GND)Зажигание выключено200 Ом или болееМенее 200 Ом: Короткое замыкание на массу
Обозначения на рисунке
*aУстройство с подсоединенным жгутом проводов
(ЭБУ распределения питания)
Результат
РезультатСледующий шаг
NG
- Обрыв в главной шине CAN		А
NG
- Короткое замыкание в шине
- Замыкание на +B
- Короткое замыкание на массу		B
OKC
B
Перейдите к шагу 15
C
Перейдите к шагу 47
А
3.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G95 распределительного блока № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G95-1 (CANH) - G95-12 (CANL)Зажигание выключено108 - 132 Ом

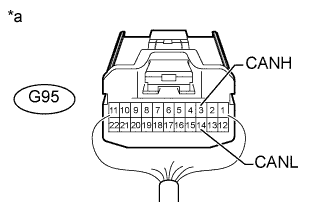

Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
NG
Перейдите к шагу 5
OK
4.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G95-3 (CANH) - G95-14 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
NG
Перейдите к шагу 10
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2
5.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G95 распределительного блока № 2.

ДАЛЕЕ
6.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G98 распределительного блока № 3.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G98-2 (CANH) - G98-13 (CANL)Зажигание выключено108 - 132 Ом

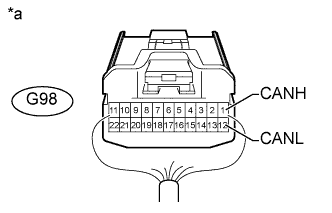

Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
NG
Перейдите к шагу 8
OK
7.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G98-1 (CANH) - G98-12 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3
8.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G98 распределительного блока № 3.

ДАЛЕЕ
9.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G51 ЭБУ распределения питания.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G51-26 (CA2H) - G51-25 (CA2L)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ распределения питания)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
OK
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
10.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G95 распределительного блока № 2.

ДАЛЕЕ
11.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем A72 распределительного блока № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A72-1 (CANH) - A72-12 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 1)
NG
Перейдите к шагу 13
OK
12.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A72-2 (CANH) - A72-13 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 1)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1
13.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
14.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G102 распределительного блока № 4.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G102-3 (CANH) - G102-2 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 4)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4
15.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем A72 распределительного блока № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A72-2 (CANH) - A72-13 (CANL)Зажигание выключено108 - 132 Ом
    A72-2 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    A72-13 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    A72-2 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    A72-13 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 1)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 18
OK
16.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР)
  • УКАЗАНИЕ:
  • Для моделей без системы адаптивного переднего освещения перейдите к разделу "Проверьте шины CAN на короткое замыкание (распределительный блок № 1 - распределительный блок № 4)".
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A72-3 (CANH) - A72-14 (CANL)Зажигание выключено200 Ом или более
    A72-3 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    A72-14 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    A72-3 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    A72-14 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 4)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 29
OK
17.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A72-1 (CANH) - A72-12 (CANL)Зажигание выключено108-132 Ом
    A72-1 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    A72-12 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    A72-1 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    A72-12 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 1)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 31
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1
18.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
19.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G95 распределительного блока № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G95-3 (CANH) - G95-14 (CANL)Зажигание выключено108-132 Ом
    G95-3 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G95-14 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    G95-3 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G95-14 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
OK
20.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)
  • УКАЗАНИЕ:
На автомобилях, не оборудованных любой из указанных ниже систем, замените распределительный блок № 2.
Система помощи при парковке
Система монитора бокового обзора
Сенсорная система помощи при парковке TOYOTA (для моделей с 8 датчиками)
Кинетическая динамическая система подвески
Предаварийная система безопасности
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия

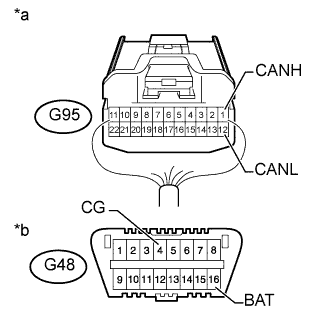

    G95-1 (CANH) - G95-12 (CANL)Зажигание выключено108-132 Ом
    G95-1 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G95-12 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    G95-1 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G95-12 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 24
OK
21.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ ИЛИ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)
  • УКАЗАНИЕ:
Для моделей без любой из указанных ниже систем перейдите к разделу "Проверьте шины CAN на короткое замыкание (распределительный блок № 2 - ЭБУ стабилизаторов)".
Система помощи при парковке
Система монитора бокового обзора
Сенсорная система помощи при парковке TOYOTA (для моделей с 8 датчиками)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия

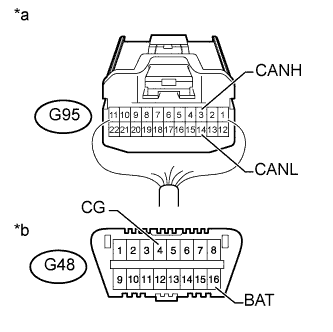

    G95-4 (CANH) - G95-15 (CANL)Зажигание выключено200 Ом или более
    G95-4 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G95-15 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    G95-4 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G95-15 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
Результат
РезультатСледующий шаг
OKА
NG (для моделей с мониторной системой помощи при парковке и/или системой монитора бокового обзора)B
NG (для моделей с сенсорной системой помощи при парковке TOYOTA (с 8 датчиками))C
B
Перейдите к шагу 33
C
Перейдите к шагу 35
А
22.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЭБУ СТАБИЛИЗАТОРОВ)
  • УКАЗАНИЕ:
  • Для моделей без кинетической динамической системы подвески перейдите к разделу "Проверьте шины CAN на короткое замыкание (распределительный блок № 2 - ЭБУ ремней безопасности)".
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия

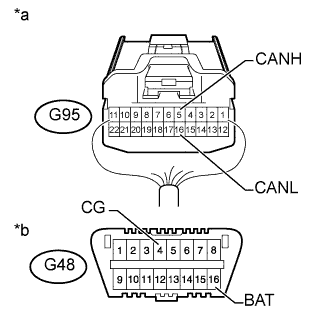

    G95-5 (CANH) - G95-16 (CANL)Зажигание выключено200 Ом или более
    G95-5 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G95-16 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    G95-5 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G95-16 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 37
OK
23.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)
  • УКАЗАНИЕ:
  • На автомобилях без предаварийной системы безопасности замените распределительный блок № 2.
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия

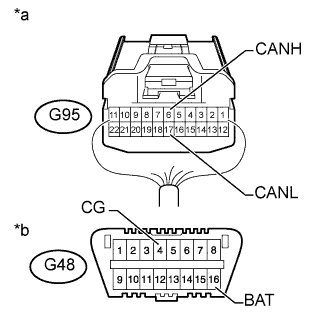

    G95-6 (CANH) - G95-17 (CANL)Зажигание выключено200 Ом или более
    G95-6 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G95-17 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    G95-6 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G95-17 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 39
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2
24.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G95 распределительного блока № 2.

ДАЛЕЕ
25.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G98 распределительного блока № 3.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G98-1 (CANH) - G98-12 (CANL)Зажигание выключено108-132 Ом
    G98-1 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G98-12 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    G98-1 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G98-12 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)
OK
26.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ)
  • УКАЗАНИЕ:
  • Для моделей без динамической радарной системы круиз-контроля перейдите к разделу "Проверьте шины CAN на короткое замыкание (распределительный блок № 3 - ЭБУ управления подвеской)".
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G98-4 (CANH) - G98-15 (CANL)Зажигание выключено200 Ом или более
    G98-4 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G98-15 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    G98-4 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G98-15 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 41
OK
27.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ УПРАВЛЕНИЯ ПОДВЕСКОЙ)
  • УКАЗАНИЕ:
  • Для моделей без пневматической подвески перейдите к разделу "Проверьте шины CAN на короткое замыкание (распределительный блок № 3 - ЭБУ распределения питания)".
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G98-3 (CANH) - G98-14 (CANL)Зажигание выключено200 Ом или более
    G98-3 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G98-14 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    G98-3 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G98-14 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 43
OK
28.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G98-2 (CANH) - G98-13 (CANL)Зажигание выключено108-132 Ом
    G98-2 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G98-13 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    G98-2 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G98-13 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 45
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3
29.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
30.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем A58 ЭБУ устройства поворота фар (ЭБУ системы AFS).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A58-12 (CANH) - A58-13 (CANL)Зажигание выключено54 - 69 Ом
    A58-12 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    A58-13 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    A58-12 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    A58-13 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к ЭБУ устройства поворота фар (ЭБУ системы AFS))
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР (ЭБУ СИСТЕМЫ AFS)
31.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
32.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G102 распределительного блока № 4.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G102-3 (CANH) - G102-2 (CANL)Зажигание выключено108-132 Ом
    G102-3 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G102-2 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    G102-3 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G102-2 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 4)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 4
33.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G95 распределительного блока № 2.

ДАЛЕЕ
34.ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем I3 ЭБУ системы помощи при парковке.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    I3-22 (CANH) - I3-21 (CANL)Зажигание выключено54-69 Ом
    I3-22 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    I3-21 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    I3-22 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    I3-21 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ системы помощи при парковке)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ
35.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G95 распределительного блока № 2.

ДАЛЕЕ
36.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    I1-3 (R1) - I1-5 (R2)Зажигание выключено54-69 Ом
    I1-3 (R1) - G48-4 (CG)Зажигание выключено200 Ом или более
    I1-5 (R2) - G48-4 (CG)Зажигание выключено200 Ом или более
    I1-3 (R1) - G48-16 (BAT)Зажигание выключено6 кОм или более
    I1-5 (R2) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ предупреждения о недопустимой дистанции)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (R1, R2)
OK
ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ
37.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G95 распределительного блока № 2.

ДАЛЕЕ
38.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ СТАБИЛИЗАТОРОВ)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G123 ЭБУ стабилизаторов.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G123-29 (CANH) - G123-28 (CANL)Зажигание выключено54-69 Ом
    G123-29 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G123-28 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    G123-29 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G123-28 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ стабилизаторов)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ СТАБИЛИЗАТОРОВ (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ СТАБИЛИЗАТОРОВ
39.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G95 распределительного блока № 2.

ДАЛЕЕ
40.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G118 ЭБУ ремней безопасности.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G118-1 (CANH) - G118-2 (CANL)Зажигание выключено54-69 Ом
    G118-1 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G118-2 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    G118-1 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G118-2 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ ремней безопасности)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ
41.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G98 распределительного блока № 3.

ДАЛЕЕ
42.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G119 ЭБУ помощи при движении.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G119-39 (CA2H) - G119-17 (CA2L)Зажигание выключено54-69 Ом
    G119-39 (CA2H) - G48-4 (CG)Зажигание выключено200 Ом или более
    G119-17 (CA2L) - G48-4 (CG)Зажигание выключено200 Ом или более
    G119-39 (CA2H) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G119-17 (CA2L) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ помощи при движении)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ (CA2H, CA2L)
OK
ЗАМЕНИТЕ ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ
43.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G98 распределительного блока № 3.

ДАЛЕЕ
44.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ УПРАВЛЕНИЯ ПОДВЕСКОЙ)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем A49 ЭБУ управления подвеской.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A49-7 (CANH) - A49-8 (CANL)Зажигание выключено54-69 Ом
    A49-7 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    A49-8 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
    A49-7 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    A49-8 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ управления подвеской)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ УПРАВЛЕНИЯ ПОДВЕСКОЙ (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ УПРАВЛЕНИЯ ПОДВЕСКОЙ
45.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G98 распределительного блока № 3.

ДАЛЕЕ
46.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G51 ЭБУ распределения питания.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G51-26 (CA2H) - G51-25 (CA2L)Зажигание выключено108-132 Ом
    G51-26 (CA2H) - G48-4 (CG)Зажигание выключено200 Ом или более
    G51-25 (CA2L) - G48-4 (CG)Зажигание выключено200 Ом или более
    G51-26 (CA2H) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G51-25 (CA2L) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ распределения питания)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (CA2H, CA2L)
OK
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
47.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Dtc U1002 Нарушение Обмена Данными С Блоком Сетевого Шлюза (Power Management1). СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .

Отсоедините разъем G51 ЭБУ распределения питания.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораСостояние Заданные условия
    G51-5 (GND2) - массаВсегдаМенее 1 Ом
    G51-6 (GND) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораСостояние Заданные условия
    G51-1 (AM22) - массаВсегда11 – 14 В
    G51-2 (AM21) - массаВсегда11 - 14 В
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ распределения питания)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ
OK
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ

Dtc U1115 Нарушение Связи С Блоком Управления Регулировки Наклона И Телескопического Изменения Высоты

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА МУЛЬТИПЛЕКСНОГО ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

DTC U1115 Нарушение связи с блоком управления регулировки наклона и телескопического изменения высоты

ОПИСАНИЕ

Код DTCУсловие обнаружения DTCНеисправный участок
U1115Нарушение связи с мультиплексным ЭБУ регулировки наклона и телескопического изменения высоты.
Источник питания или внутренняя неисправность мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты
Вспомогательная шина или разъем мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты
Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты
Только для моделей с системой наклонной телескопической рулевой колонки с электроприводом.

СХЕМА СОЕДИНЕНИЙ

Dtc U1115 Нарушение Связи С Блоком Управления Регулировки Наклона И Телескопического Изменения Высоты. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА МУЛЬТИПЛЕКСНОГО ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)
Dtc U1115 Нарушение Связи С Блоком Управления Регулировки Наклона И Телескопического Изменения Высоты. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G116 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G116-5 (CANP) - G116-14 (CANN)Зажигание выключено54 - 64 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ МУЛЬТИПЛЕКСНОГО ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (CANP, CANN)
OK
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Dtc U1115 Нарушение Связи С Блоком Управления Регулировки Наклона И Телескопического Изменения Высоты. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    G116-11 (GND) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G116-2 (+B) - массаВсегда11 - 14 В
    G116-9 (ECUB) - массаВсегда11 - 14 В
    G116-8 (IG) - массаЗажигание включено (IG)11 - 14 В
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ

Dtc U0208 Нарушение Связи С Блоком Управления Сиденья A

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

DTC U0208 Нарушение связи с блоком управления сиденья "A"

ОПИСАНИЕ

Код DTCУсловие обнаружения DTCНеисправный участок
U0208Отсутствие обмена данными с переключателем электропривода правого переднего сиденья.
Источник питания или внутренняя неисправность переключателя электропривода правого переднего сиденья
Вспомогательная шина или разъем переключателя электропривода правого переднего сиденья
Переключатель электропривода правого переднего сиденья
Только для моделей с системой запоминания положений сидений.

СХЕМА СОЕДИНЕНИЙ

Dtc U0208 Нарушение Связи С Блоком Управления Сиденья A. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ)
Dtc U0208 Нарушение Связи С Блоком Управления Сиденья A. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем a5 переключателя электропривода правого переднего сиденья.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    a5-8 (CANP) - a5-7 (CANN)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к переключателю электропривода правого переднего сиденья)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ (CANP, CANN)
OK
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Dtc U0208 Нарушение Связи С Блоком Управления Сиденья A. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .

Отсоедините разъем a4 переключателя электропривода правого переднего сиденья.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    a4-2 (GND) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    a4-7 (+B) - массаВсегда11 - 14 В
    a5-12 (SYSB) - массаВсегда11 - 14 В
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к переключателю электропривода правого переднего сиденья)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ
