| 1.СООБЩЕНИЯ ИНДИКАЦИИ ЗАМКА ЗАЖИГАНИЯ |
| Сообщение | Замок зажигания (положение) | Выключатель зажигания (состояние) |
| Замок зажигания в положении OFF (ВЫКЛ) | OFF (ВЫКЛ) | Выкл |
| Замок зажигания в положении ON (ВКЛ) | ON (ВКЛ) | Вкл (IG) |
| Замок зажигания в положении ACC | ACC | Вкл (ACC) |
| Пуск двигателя | START | Запуск |
| 2.МЕРЫ ПРЕДОСТОРОЖНОСТИ В ОТНОШЕНИИ СЕНСОРНОЙ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA |
В указанных ниже условиях функция распознавания может работать неправильно:
Если датчик закрыт посторонним материалом, например, грязью или снегом (после очистки датчика работа функции распознавания восстанавливается).
Произошло обледенение датчика (после оттаивания датчика работа функции обнаружения восстанавливается).
Если датчик закрыт рукой.
Способность распознавать дистанцию может ухудшаться при выполнении следующих условий:
Если датчик закрыт посторонним материалом, например, грязью или снегом.
Если автомобиль находится в зоне действия очень высокой или низкой температуры.
В перечисленных ниже условиях распознавание может производиться с ошибками:
При движении по разбитой дороге, дороге без покрытия или по высокой траве.
Рядом с автомобилем располагаются объекты, излучающие ультразвуковые волны, например, звуковые сигналы или системы ультразвуковой локации других автомобилей, двигатели мотоциклов или пневматические тормоза крупных автомобилей.
Если идет сильный дождь, либо на датчик попадают брызги воды.
Когда автомобиль сильно наклонен.
Если на автомобиль установлена монтируемая на крыле серийная мачтовая антенна или антенна беспроводной связи.
Если датчик закрыт посторонним материалом, например, грязью или снегом.
Когда автомобиль приближается к высоким бордюрам или каким-либо объектам, расположенным перпендикулярно поверхности земли, или отдаляется от них.
Датчик не способен обнаруживать следующие объекты.
Тонкие предметы, например, провода и тросы.
Материалы, которые легко поглощают ультразвуковые волны - такие, как хлопок, снег и т.д.
Предметы с острыми краями.
Короткие предметы.
Высокие объекты с выступающими вверх частями.
Прочие замечания:
Датчик не способен обнаруживать объекты, которые располагаются непосредственно под бампером (датчик может обнаружить низкий объект или тонкий столб, а затем потерять его).
Датчик не сможет обнаружить препятствие, расположенное слишком близко к нему.
В случае падения или сильного удара, особенно в области мембраны, датчик может утратить способность обнаруживать препятствия.
Контрольные лампы предупреждения о недопустимой дистанции установлены на индикаторе предупреждения о недопустимой дистанции в сборе.
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ) |
Отсоедините разъем G14 индикатора предупреждения о недопустимой дистанции.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
| Контакты для подключения диагностического прибора | Положение переключателя | Заданные условия |
| G14-9 (BD) - масса | Зажигание включено | 11 - 14 В |
| *a | Вид спереди разъема со стороны жгута проводов: (к индикатору предупреждения о недопустимой дистанции в сборе) |
|
| ||||
| OK | |
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ - ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ) |
Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.
Отсоедините разъем G14 контрольной лампы предупреждения о недопустимой дистанции.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| I1-15 (L1) - G14-5 (OP) | Всегда | Менее 1 Ом |
| I1-17 (L3) - G14-6 (BK) | Всегда | Менее 1 Ом |
| I1-19 (L5) - G14-7 (RL) | Всегда | Менее 1 Ом |
| I1-20 (L6) - G14-8 (RR) | Всегда | Менее 1 Ом |
| I1-15 (L1) - масса | Всегда | 10 кОм или более |
| I1-17 (L3) - масса | Всегда | 10 кОм или более |
| I1-19 (L5) - масса | Всегда | 10 кОм или более |
| I1-20 (L6) - масса | Всегда | 10 кОм или более |
|
| ||||
| OK | ||
| ||
Данная цепь является цепью питания для ЭБУ предупреждения о недопустимой дистанции.
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) |
Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
| Контакты для подключения диагностического прибора | Положение переключателя | Заданные условия |
| I1-10 (IG) - масса | Замок зажигания в положении ON (ВКЛ) | 11 - 14 В |
| I1-10 (IG) - масса | Зажигание выключено | Менее 1 В |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| I1-21 (E) - масса | Всегда | Менее 1 Ом |
| *a | Вид спереди разъема со стороны жгута проводов: (к ЭБУ предупреждения о недопустимой дистанции) |
|
| ||||
| OK | ||
| ||
Зуммер предупреждения о недопустимой дистанции подает звуковой сигнал для предупреждения водителя. Тип звукового сигнала меняется в зависимости от расстояния до препятствия.
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 1 - ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ) |
Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.
Отсоедините разъем G34 зуммера предупреждения о недопустимой дистанции № 1.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| I1-14 (BBZ) - G34-1 (Z+) | Всегда | Менее 1 Ом |
| I1-12 (EF) - G34-2 (Z-) | Всегда | Менее 1 Ом |
| I1-14 (BBZ) - масса | Всегда | 10 кОм или более |
| I1-12 (EF) - масса | Всегда | 10 кОм или более |
|
| ||||
| OK | ||
| ||
Когда выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен, в ЭБУ поступает сигнал включения.
| 1.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ В СБОРЕ |
Снимите выключатель заднего ультразвукового локатора или системы ультразвуковой локации в сборе .
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Положение переключателя | Заданные условия |
| 3 (ECU) - 6 (IG) | Нажат (ON (ВКЛ)) | Менее 1 Ом |
| 3 (ECU) - 6 (IG) | Не нажат (OFF (ВЫКЛ)) | 10 кОм или более |
|
| ||||
| OK | |
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) |
Отсоедините разъем G13 выключателя заднего ультразвукового локатора или системы ультразвуковой локации.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
| Контакты для подключения диагностического прибора | Положение переключателя | Заданные условия |
| G13-6 (IG) - масса | Зажигание включено | 11-14 В |
| G13-6 (IG) - масса | Зажигание выключено | Менее 1 В |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| G13-7 (IND) - масса | Всегда | Менее 1 Ом |
| *a | Вид спереди разъема со стороны жгута проводов: (к выключателю заднего ультразвукового локатора или системы ультразвуковой локации) |
|
| ||||
| OK | |
| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО УЛЬТРАЗВУКОВОГО ЛОКАТОРА ИЛИ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ - ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ) |
Отсоедините разъем G13 выключателя заднего ультразвукового локатора или системы ультразвуковой локации.
Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| G13-3 (ECU) - I1-8 (CSSW) | Всегда | Менее 1 Ом |
| G13-3 (ECU) - масса | Всегда | 10 кОм или более |
|
| ||||
| OK | ||
| ||
Ультразвуковой датчик передает и принимает ультразвуковые волны. Датчик вычисляет приблизительное значение расстояния между автомобилем и препятствием на основании полученной волны, а затем передает это значение в качестве сигнала в ЭБУ предупреждения о недопустимой дистанции.
| 1.ЗАМЕНИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ПРАВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК) |
Замените ультразвуковой датчик № 1 заведомо исправным датчиком .
| ДАЛЕЕ | |
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРАВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК - ПРАВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) |
Отсоедините разъем U2 ультразвукового датчика № 1 (правого заднего углового датчика).
Отсоедините разъем U1 ультразвукового датчика № 1 (правого заднего центрального датчика).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| U2-1 (BI) - U1-2 (BO) | Всегда | Менее 1 Ом |
| U2-3 (SI) - U1-4 (SO) | Всегда | Менее 1 Ом |
| U2-5 (EI) - U1-6 (EO) | Всегда | Менее 1 Ом |
| U2-1 (BI) - масса | Всегда | 10 кОм или более |
| U2-3 (SI) - масса | Всегда | 10 кОм или более |
| U2-5 (EI) - масса | Всегда | 10 кОм или более |
|
| ||||
| OK | ||
| ||
Ультразвуковой датчик передает и принимает ультразвуковые волны. Датчик вычисляет приблизительное значение расстояния между автомобилем и препятствием на основании полученной волны, а затем передает это значение в качестве сигнала в ЭБУ предупреждения о недопустимой дистанции.
| 1.ПРОВЕРЬТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ЛЕВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК) |
Снимите ультразвуковой датчик № 1 (левый задний угловой датчик) .
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| 1 (BI) - 5 (EI) | Всегда | 10 кОм или более |
| 1 (BI) - 2 (BO) | Всегда | 10 кОм или более |
| 3 (SI) - 4 (SO) | Всегда | Менее 1 Ом |
| 5 (EI) - 6 (EO) | Всегда | Менее 1 Ом |
|
| ||||
| OK | |
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЛЕВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК - ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ) |
Отсоедините разъем V2 ультразвукового датчика № 1 (левого заднего углового датчика).
Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| V2-1 (BI) - I1-24 (BOR) | Всегда | Менее 1 Ом |
| V2-3 (SI) - I1-6 (SOR) | Всегда | Менее 1 Ом |
| V2-5 (EI) - I1-22 (E2) | Всегда | Менее 1 Ом |
| V2-1 (BI) - масса | Всегда | 10 кОм или более |
| V2-3 (SI) - масса | Всегда | 10 кОм или более |
| V2-5 (EI) - масса | Всегда | 10 кОм или более |
|
| ||||
| OK | ||
| ||
Ультразвуковой датчик передает и принимает ультразвуковые волны. Датчик вычисляет приблизительное значение расстояния между автомобилем и препятствием на основании полученной волны, а затем передает это значение в качестве сигнала в ЭБУ предупреждения о недопустимой дистанции.
| 1.ПРОВЕРЬТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ПРАВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) |
Снимите ультразвуковой датчик № 1 (правый задний центральный датчик) .
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| 1 (BI) - 5 (EI) | Всегда | 10 кОм или более |
| 1 (BI) - 2 (BO) | Всегда | 10 кОм или более |
| 3 (SI) - 4 (SO) | Всегда | Менее 1 Ом |
| 5 (EI) - 6 (EO) | Всегда | Менее 1 Ом |
|
| ||||
| OK | |
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРАВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК - ЛЕВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) |
Отсоедините разъем U1 ультразвукового датчика № 1 (правого заднего центрального датчика).
Отсоедините разъем V1 ультразвукового датчика № 1 (левого заднего центрального датчика).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| U1-1 (BI) - V1-2 (BO) | Всегда | Менее 1 Ом |
| U1-3 (SI) - V1-4 (SO) | Всегда | Менее 1 Ом |
| U1-5 (EI) - V1-6 (EO) | Всегда | Менее 1 Ом |
| U1-1 (BI) - масса | Всегда | 10 кОм или более |
| U1-3 (SI) - масса | Всегда | 10 кОм или более |
| U1-5 (EI) - масса | Всегда | 10 кОм или более |
|
| ||||
| OK | ||
| ||
Ультразвуковой датчик передает и принимает ультразвуковые волны. Датчик вычисляет приблизительное значение расстояния между автомобилем и препятствием на основании полученной волны, а затем передает это значение в качестве сигнала в ЭБУ предупреждения о недопустимой дистанции.
| 1.ПРОВЕРЬТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ЛЕВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) |
Снимите ультразвуковой датчик № 1 (левый задний центральный датчик) .
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| 1 (BI) - 5 (EI) | Всегда | 10 кОм или более |
| 1 (BI) - 2 (BO) | Всегда | 10 кОм или более |
| 3 (SI) - 4 (SO) | Всегда | Менее 1 Ом |
| 5 (EI) - 6 (EO) | Всегда | Менее 1 Ом |
|
| ||||
| OK | |

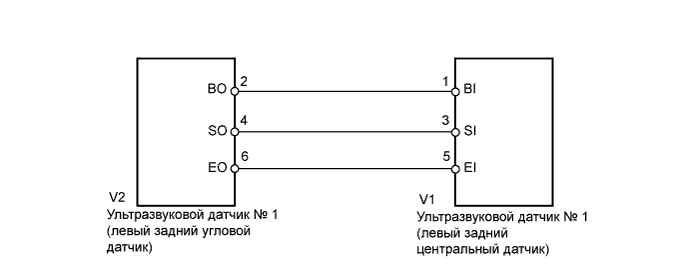

| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЛЕВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК - ЛЕВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК) |
Отсоедините разъем V1 ультразвукового датчика № 1 (левого заднего центрального датчика).
Отсоедините разъем V2 ультразвукового датчика № 1 (левого заднего углового датчика).
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| V1-1 (BI) - V2-2 (BO) | Всегда | Менее 1 Ом |
| V1-3 (SI) - V2-4 (SO) | Всегда | Менее 1 Ом |
| V1-5 (EI) - V2-6 (EO) | Всегда | Менее 1 Ом |
| V1-1 (BI) - масса | Всегда | 10 кОм или более |
| V1-3 (SI) - масса | Всегда | 10 кОм или более |
| V1-5 (EI) - масса | Всегда | 10 кОм или более |
|
| ||||
| OK | ||
| ||
