Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Цепь Реле Задних Фонарей

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA (с 4 датчиками) - Цепь реле задних фонарей

СХЕМА СОЕДИНЕНИЙ

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Цепь Реле Задних Фонарей. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЗАДНИЕ ФОНАРИ

Переведите переключатель освещения в положение TAIL.

Убедитесь в том, что задние фонари включаются.

OK:
Задние фонари включаются.

ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ОСВЕЩЕНИЯ"

OK

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Цепь Реле Задних Фонарей. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
I1-11 (TL) - масса	Зажигание включено, переключатель освещения TAIL	7 В или выше
I1-11 (TL) - масса	Зажигание включено, переключатель освещения не в положении TAIL	Менее 1,5 В

Обозначения на рисунке
*a	Вид спереди разъема со стороны жгута проводов: (к ЭБУ предупреждения о недопустимой дистанции)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛОЖИТЕЛЬНО НЕИСПРАВНОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Цепь Фонаря Заднего Хода

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ – ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА)

СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA (с 4 датчиками) - Цепь фонаря заднего хода

ОПИСАНИЕ

По этой цепи сигналы выключателя света заднего хода передаются в ЭБУ предупреждения о недопустимой дистанции.

СХЕМА СОЕДИНЕНИЙ

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Цепь Фонаря Заднего Хода. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

1.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА В СБОРЕ

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Цепь Фонаря Заднего Хода. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем C41 выключателя света заднего хода.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
1 - 2	Нажат	Менее 1 Ом
1 - 2	Отпущен	10 кОм или более

Результат
Результат	Следующий шаг
OK	А
NG (для моделей с RA61F)	B
NG (для моделей с R150F)	C
NG (для моделей с G52F)	D

ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА В СБОРЕ

А

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

Отсоедините разъем C41 выключателя света заднего хода.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
C41-2 - масса	Зажигание включено	11-14 В
C41-2 - масса	Зажигание выключено	Менее 1 В

Обозначения на рисунке
*a	Вид спереди разъема со стороны жгута проводов: (к выключателю света заднего хода в сборе)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ – ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА)

Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.

Отсоедините разъем C41 выключателя света заднего хода.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Условие	Заданные условия
I1-13 (RL) - C41-1 (RL)	Всегда	Менее 1 Ом
I1-13 (RL) - масса	Всегда	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Цепь Датчика Положения Паркинга / Нейтрали

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ – ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ)

СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA (с 4 датчиками) - Цепь датчика положения паркинга / нейтрали

ОПИСАНИЕ

По этой цепи датчик положения паркинга/нейтрали передает сигналы в ЭБУ предупреждения о недопустимой дистанции.

СХЕМА СОЕДИНЕНИЙ

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Цепь Датчика Положения Паркинга / Нейтрали. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

1.ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Цепь Датчика Положения Паркинга / Нейтрали. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем C40 датчика положения паркинга/нейтрали.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Условие	Заданные условия
1 (RL) - 2 (RB)	Рычаг переключения передач в положении R	Менее 1 Ом
1 (RL) - 2 (RB)	Рычаг переключения передач не в положении R	10 кОм или более

Результат
Результат	Следующий шаг
OK	А
NG (для моделей с A750F)	B
NG (для моделей с A343F)	C

ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ

А

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

Отсоедините разъем C40 датчика положения паркинга/нейтрали.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
C40-2 (RB) - масса	Зажигание включено	11–14 В

Обозначения на рисунке
*a	Вид спереди разъема со стороны жгута проводов: (к датчику положения паркинга/нейтрали в сборе)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ – ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ)

Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.

Отсоедините разъем C40 датчика положения паркинга/нейтрали.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Условие	Заданные условия
I1-13 (RL) - C40-1 (RL)	Всегда	Менее 1 Ом
I1-13 (RL) - масса	Всегда	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Контакты Эбу

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ПРОВЕРЬТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ

СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA (с 4 датчиками) - КОНТАКТЫ ЭБУ

ПРОВЕРЬТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Контакты Эбу. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте напряжение и сопротивление и проверьте импульсные сигналы в соответствии со значениями, приведенными в таблице.

Номера контактов (обозначения)	Цвет проводки	Описание контактов	Условие	Заданные условия
I1-3 (SPD) - I1-21 (E)	R - W-B	Сигнал скорости автомобиля	Зажигание включено, выключатель заднего ультразвукового локатора или системы ультразвуковой локации в положении ON (ВКЛ)	Переключается между 1,5 и 4,5 В
I1-6 (SOR) - I1-22 (E2)	W-R	Сигнал передачи данных заднего ультразвукового датчика (заднего датчика системы ультразвуковой локации)	Зажигание включено, выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен, рычаг переключения передач в положении R	Формирование импульсов (см. осциллограмму 2)
I1-8 (CSSW) - I1-21 (E)	V - W-B	Сигнал главного выключателя системы ультразвуковой локации	Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен	11 - 14 В
I1-10 (IG) - I1-21 (E)	L - W-B	Сигнал / питание выключателя зажигания	Зажигание выключено	менее 1 В
I1-10 (IG) - I1-21 (E)	L - W-B	Сигнал / питание выключателя зажигания	Зажигание включено	11 - 14 В
I1-13 (RL) - I1-21 (E)	R - W-B	Сигнал заднего хода	Зажигание включено, рычаг переключения передач в положении R	11–14 В
I1-13 (RL) - I1-21 (E)	R - W-B	Сигнал заднего хода	Зажигание включено, рычаг переключения передач не в положении R	Менее 1 В
I1-14 (BBZ) - I1-12 (EF)	GR - LG	Сигнал зуммера предупреждения о недопустимой дистанции № 1	Зуммер не звучит	Менее 1 В
I1-14 (BBZ) - I1-12 (EF)	GR - LG	Сигнал зуммера предупреждения о недопустимой дистанции № 1	Датчик обнаруживает препятствие (звучит зуммер)	Импульсы формируются (см. осциллограмму 1)
I1-15 (L1) - I1-21 (E)	LG - W-B	Сигнал ЭБУ предупреждения о недопустимой дистанции	Светодиодный индикатор предупреждения о недопустимой дистанции для правого заднего датчика горит	Ниже 3 В
I1-17 (L3) - I1-21 (E)	L - W-B	Ультразвуковой датчик (правый задний центральный датчик и левый задний центральный датчик)	Светодиодный индикатор предупреждения о недопустимой дистанции для левого заднего датчика горит	Ниже 3 В
I1-19 (L5) - I1-21 (E)	P - W-B	Ультразвуковой датчик (левый задний датчик)	Светодиодный индикатор предупреждения о недопустимой дистанции для заднего датчика горит	Ниже 3 В
I1-20 (L6) - I1-21 (E)	R - W-B	Ультразвуковой датчик (правый задний датчик)	Индикатор работы светодиодного индикатора предупреждения о недопустимой дистанции горит	Ниже 3 В
I1-21 (E) - масса	W-B - масса	Масса ЭБУ	Всегда	Менее 1 Ом
I1-22 (E2) - I1-21 (E)	R - W-B	Масса ЭБУ	Всегда	Менее 1 Ом
I1-24 (BOR) - I1-22 (E2)	P - R	Питание цепи заднего ультразвукового датчика	Зажигание выключено	Ниже 1,5 В
I1-24 (BOR) - I1-22 (E2)	P - R	Питание цепи заднего ультразвукового датчика	Зажигание включено, выключатель заднего ультразвукового локатора или системы ультразвуковой локации в положении ON (ВКЛ)	7,2 - 8,8 В

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Контакты Эбу. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

С помощью осциллографа проверьте форму сигнала 1.

Условия измерений
Позиция	Описание
Номера контактов (обозначения)	I1-14 (BBZ) - I1-12 (EF)
Настройки прибора	2 В/дел., 500 мкс/дел.
Режим	Датчик обнаруживает препятствие (звучит зуммер)

С помощью осциллографа проверьте форму сигнала 2.

Условия измерений
Позиция	Описание
Номера контактов (обозначения)	I1-6 (SOR) - I1-22 (E2)
Настройки прибора	5 В/дел., 1 мс/дел.
Режим	Зажигание включено, выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен, рычаг переключения передач в положении R

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Таблица Признаков Неисправностей

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA (с 4 датчиками) - ТАБЛИЦА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

УКАЗАНИЕ:

Приведенная ниже таблица позволяет установить причину неисправности. При перечислении нескольких предполагаемых участков местонахождения неисправности потенциальные причины неисправности указываются в порядке убывания вероятности в колонке "Предполагаемый участок". Проверьте каждый признак неисправности, проверяя предполагаемые участки в перечисленном порядке. При необходимости замените детали.

Сенсорная система помощи при парковке TOYOTA
Признак	Предполагаемый участок	См. стр.
Полная неработоспособность системы (первоначальная проверка не выполняется)	Перейдите к разделу "Цепь питания ЭБУ предупреждения о недопустимой дистанции"
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с левосторонним рулевым управлением)
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с правосторонним рулевым управлением)
Индикатор предупреждения о недопустимой дистанции указывает на обмерзание заднего датчика системы ультразвуковой локации	Очистите поверхность датчика
	Перейдите к разделу "Цепь левого заднего датчика ультразвуковой локации"
	Перейдите к разделу "Цепь правого заднего датчика ультразвуковой локации"
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с левосторонним рулевым управлением)
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с правосторонним рулевым управлением)
Индикатор предупреждения о недопустимой дистанции указывает на обмерзание заднего датчика системы ультразвуковой локации	Очистите поверхность датчика
	Перейдите к разделу "Цепь левого заднего ультразвукового датчика"
	Перейдите к разделу "Цепь правого заднего ультразвукового датчика"
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с левосторонним рулевым управлением)
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с правосторонним рулевым управлением)
Индикатор предупреждения о недопустимой дистанции указывает обрыв цепи заднего датчика системы ультразвуковой локации	Первоначальная проверка
	Перейдите к разделу "Цепь левого заднего датчика ультразвуковой локации"
	Перейдите к разделу "Цепь левого заднего ультразвукового датчика"
	Перейдите к разделу "Цепь правого заднего ультразвукового датчика"
	Перейдите к разделу "Цепь правого заднего датчика ультразвуковой локации"
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с левосторонним рулевым управлением)
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с правосторонним рулевым управлением)
Датчики системы ультразвуковой локации работают, когда рычаг переключения передач находится не в положении "R", или не работают, когда рычаг переключения передач находится в положении "R"	Перейдите к разделу "Цепь датчика положения паркинга/нейтрали"*1
	Перейдите к разделу "Цепь выключателя света заднего хода"*2
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с левосторонним рулевым управлением)
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с правосторонним рулевым управлением)
Индикатор не снижает яркость ночью или тускло горит в дневное время	Перейдите к разделу "Цепь реле заднего габаритного освещения"
	Перейдите к разделу "Цепь главного выключателя системы ультразвуковой локации"
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с левосторонним рулевым управлением)
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с правосторонним рулевым управлением)
Распознавание производится нормально, но индикатор предупреждения о недопустимой дистанции не горит	Проверьте выключатель заднего ультразвукового локатора или системы ультразвуковой локации
	Перейдите к разделу "Цепь индикатора"
	Замените индикатор предупреждения о недопустимой дистанции в сборе
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с левосторонним рулевым управлением)
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с правосторонним рулевым управлением)
Система работает, даже когда скорость автомобиля составляет 10 км/час (6,2 мили в час) и более	Перейдите к разделу "Цепь сигнала скорости"
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с левосторонним рулевым управлением)
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с правосторонним рулевым управлением)
Система работает, зуммер предупреждения о недопустимой дистанции не издает звуковой сигнал	Перейдите к разделу "Цепь зуммера предупреждения о недопустимой дистанции"
	Замените зуммер предупреждения о недопустимой дистанции № 1
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с левосторонним рулевым управлением)
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с правосторонним рулевым управлением)
Низкая громкость зуммера предупреждения о недопустимой дистанции	Замените зуммер предупреждения о недопустимой дистанции № 1
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с левосторонним рулевым управлением)
	Замените ЭБУ предупреждения о недопустимой дистанции (для моделей с правосторонним рулевым управлением)

*1: Для моделей с автоматической трансмиссией

*2: Для моделей с механической трансмиссией

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Проверка Работы Системы

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ПЕРВОНАЧАЛЬНАЯ ПРОВЕРКА

ИЗМЕРЕНИЕ РАСПОЗНАВАЕМОЙ ДИСТАНЦИИ И ПРОВЕРКА ИНДИКАТОРА

СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA (с 4 датчиками) - ПРОВЕРКА РАБОТЫ СИСТЕМЫ

ПЕРВОНАЧАЛЬНАЯ ПРОВЕРКА

Выполните первоначальную проверку работы зуммера.

После включения выключателя заднего ультразвукового локатора или системы ультразвуковой локации убедитесь, что: 1) спустя 0,4 с зуммер издает звуковой сигнал длительностью примерно от 0,7 до 1,3 с; 2) система начинает распознавать препятствия.

Выполните первоначальную проверку работы датчика.

Приблизительно через 0,4 с после включения зажигания и выключателя заднего ультразвукового локатора или системы ультразвуковой локации система выполняет проверку всех датчиков.

При перемещении рычага переключения передач система начинает распознавать препятствия.

По окончании первоначальной проверки, в случае обнаружения неисправности датчика вследствие обрыва цепи, зуммер издает звуковой сигнал, чтобы уведомить водителя и обозначить неисправный датчик.

В случае, если ЭБУ определяет необходимость ремонта или очистки датчика:

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Проверка Работы Системы. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

В случае, если ЭБУ определяет необходимость очистки датчика:

УКАЗАНИЕ:

Если главный выключатель системы ультразвуковой локации включен, и зажигание включено, зуммер звучать не будет.

ИЗМЕРЕНИЕ РАСПОЗНАВАЕМОЙ ДИСТАНЦИИ И ПРОВЕРКА ИНДИКАТОРА

ПРЕДОСТЕРЕЖЕНИЕ:

Приведите в действие стояночный тормоз, чтобы автомобиль не мог сдвинуться с места.

Установите замок зажигания в положение ON (ВКЛ).

Установите выключатель заднего ультразвукового локатора или системы ультразвуковой локации в положение ON (ВКЛ).

Переведите рычаг переключения передач в положение заднего хода (R) для проверки угловых и центральных задних ультразвуковых датчиков.

Перемещайте шест вокруг датчика, чтобы измерить дистанцию распознавания датчика.

ПРИМЕЧАНИЕ:

Указанные распознаваемые дистанции определены для шеста диаметром 60 мм (2,36 дюйма), расположенного параллельно или перпендикулярно поверхности земли.

Результаты измерений будут зависеть от метода измерения и типа препятствия (например, стен).

Для близких и средних дистанций указанные значения применимы для шеста диаметром 60 мм (2,36 дюйма). Для дальних дистанций указанные значения получены при распознавании стен.

Заштрихованная зона*1 распознаваемых дистанций ультразвукового датчика № 1 на виде сборку представляет собой сечение по линиям A распознаваемых дистанций на виде сверху. Заштрихованная зона*1 не отражает весь диапазон распознаваемых дистанций на виде сбоку.

Диапазон распознаваемых дистанций заднего углового датчика

Диапазон распознаваемых дистанций заднего центрального датчика

При включенном выключателе заднего ультразвукового локатора или системы ультразвуковой локации проверьте, включается ли зуммер, когда ультразвуковые датчики обнаруживают препятствие.

Условия работы
Положение рычага переключения передач	Работа зуммера
Положение рычага переключения передач	Левый задний Правый задний	Левый задний угловой Правый задний угловой
R	Подает звуковой сигнал	Издает звуковой сигнал

Убедитесь, что при включенном выключателе заднего ультразвукового локатора или системы ультразвуковой локации зуммер издает звуковой сигнал.

Диапазон распознаваемых дистанций заднего углового датчика
Распознавание	Расстояние
1. Распознавание малой дистанции	В диапазоне 250 +/-30 мм (9,84 +/-1,18 дюйма)
2. Распознавание средней дистанции	От 250 +/-30 до 375 +/-40 мм (от 9,84 +/-1,18 до 14,8 +/-1,57 дюйма)
3. Распознавание дальней дистанции	От 375 +/-40 до 550 +/-60 мм (от 14,8 +/-1,57 до 21,7 +/-2,36 дюйма)

Диапазон распознаваемых дистанций заднего центрального датчика
Распознавание	Расстояние
1. Распознавание малой дистанции	В диапазоне приблизительно 400 +/-40 мм (15,7 +/-1,57 дюйма)
2. Распознавание средней дистанции	От 400 +/-40 до 500 +/-50 мм (от 15,7 +/-1,57 до 19,7 +/-1,97 дюйма)
3. Распознавание дальней дистанции	От 500 +/- 50 до 650 +/- 70 мм (от 19,7 +/- 1,97 до 25,6 +/- 2,76 дюйма)
4. Распознавание максимально дальней дистанции	От 650 +/- 70 до 1500 +/- 150 мм (от 25,6 +/- 2,76 до 59,1+/- 5,91 дюйма)

УКАЗАНИЕ:

Ультразвуковые волны применяются для измерения диапазона распознаваемых дистанций Однако диапазон распознаваемых дистанций может изменяться в зависимости от окружающей температуры.

Проверьте индикатор и звук зуммера, когда задние центральные датчики и задние угловые датчики обнаруживают препятствие.

Условия работы
Замок зажигания	Выключатель заднего ультразвукового локатора или системы ультразвуковой локации	Положение рычага переключения передач
ON (ВКЛ)	On (вкл)	R

Зуммер
Распознаваемая дистанция	Зуммер
1. Распознавание малой дистанции	Непрерывно издает звуковой сигнал
2. Распознавание средней дистанции	Издает прерывистый звуковой сигнал (вкл: 75 мс, выкл: 75 мс)
3. Распознавание дальней дистанции	Издает прерывистый звуковой сигнал (вкл: 150 мс, выкл: 150 мс)
4. Распознавание максимально дальней дистанции	Издает прерывистый звуковой сигнал (вкл: 150 мс, выкл: 650 мс)

Индикатор предупреждения о недопустимой дистанции
Распознаваемая дистанция	Включенный индикатор
1. Распознавание малой дистанции	Угловые индикаторы горят и/или задний индикатор горит
2. Распознавание средней дистанции	Угловые индикаторы мигают и/или задний индикатор мигает
3. Распознавание дальней дистанции	Угловые индикаторы мигают и/или задний индикатор мигает
4. Распознавание максимально дальней дистанции	Задний индикатор мигает

Обозначения на рисунке
*1	Индикатор предупреждения о недопустимой дистанции	-	-
*a	Угловой индикатор	*b	Задний индикатор

УКАЗАНИЕ:

Ультразвуковые волны применяются для измерения диапазона распознаваемых дистанций Однако диапазон распознаваемых дистанций может изменяться в зависимости от окружающей температуры.

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Процедура Поиска Неисправностей

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

АВТОМОБИЛЬ ПОСТУПИЛ В МАСТЕРСКУЮ

ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

ТАБЛИЦА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

ОБЩИЙ АНАЛИЗ И ПОИСК НЕИСПРАВНОСТЕЙ

ОТРЕГУЛИРУЙТЕ, ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ

ПРОВЕРОЧНОЕ ИСПЫТАНИЕ

СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA (с 4 датчиками) - ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ

УКАЗАНИЕ:

Описанная процедура предназначена для поиска неисправностей в сенсорной системе помощи при парковке TOYOTA.

1.АВТОМОБИЛЬ ПОСТУПИЛ В МАСТЕРСКУЮ

ДАЛЕЕ

2.ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

Измерьте напряжение аккумуляторной батареи при выключенном зажигании.

Номинальное напряжение:
11 - 14 В

Если напряжение ниже 11 В, прежде чем продолжать работу, зарядите или замените аккумуляторную батарею.

ДАЛЕЕ

3.ТАБЛИЦА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

Обратитесь к таблице признаков неисправностей .

Результат
Результат	Следующий шаг
Неисправность не указана в таблице признаков неисправностей	А
Неисправность указана в таблице признаков неисправностей	B

Перейдите к шагу 5

А

4.ОБЩИЙ АНАЛИЗ И ПОИСК НЕИСПРАВНОСТЕЙ

Проверка работы системы .

Контакты ЭБУ .

ДАЛЕЕ

5.ОТРЕГУЛИРУЙТЕ, ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ

ДАЛЕЕ

6.ПРОВЕРОЧНОЕ ИСПЫТАНИЕ

ДАЛЕЕ

КОНЕЦ

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Описание Системы

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ОБЩИЕ СВЕДЕНИЯ

НАЗНАЧЕНИЕ УЗЛОВ И ДЕТАЛЕЙ

ОПИСАНИЕ РАБОТЫ

СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA (с 4 датчиками) - ОПИСАНИЕ СИСТЕМЫ

ОБЩИЕ СВЕДЕНИЯ

Когда ультразвуковые датчики обнаруживают препятствия в угловых зонах и позади автомобиля, система сообщает водителю о расстоянии между датчиками и препятствиями сигналом зуммера.

НАЗНАЧЕНИЕ УЗЛОВ И ДЕТАЛЕЙ

Узлы и детали	Назначение
ЭБУ предупреждения о недопустимой дистанции	Принимает сигналы от ультразвуковых датчиков. ЭБУ вычисляет приблизительное значение расстояния между автомобилем и препятствием на основании полученной волны, а затем передает сигнал зуммера на зуммер предупреждения о недопустимой дистанции № 1.
Выключатель заднего ультразвукового локатора или системы ультразвуковой локации	Обеспечивает подачу электропитания к датчикам. Передает сигналы включения / выключения системы в ЭБУ предупреждения о недопустимой дистанции.
Ультразвуковой датчик № 1	Излучает и принимает ультразвуковые волны.
Индикатор предупреждения о недопустимой дистанции в сборе	Показывает положение препятствия и приблизительное расстояние между автомобилем и препятствием. Включает и выключает сенсорную систему помощи при парковке TOYOTA.
Зуммер предупреждения о недопустимой дистанции № 1	Подает звуковой сигнал, информируя водителя о дистанции до препятствия.
Щиток приборов в сборе	Получает сигналы скорости от каждого колеса через ЭБУ системы противоскольжения и передает сигнал в ЭБУ предупреждения о недопустимой дистанции.
Датчик положения паркинга/нейтрали в сборе1 Выключатель света заднего хода в сборе2	Передает сигнал, который приводит в действие сенсорную систему помощи при парковке TOYOTA, когда рычаг переключения передач перемещается в положение R.

*1: Для моделей с автоматической трансмиссией

*2: Для моделей с механической трансмиссией

ОПИСАНИЕ РАБОТЫ

ЭБУ предупреждения о недопустимой дистанции, исходя из состояния (включен/выключен) выключателя заднего ультразвукового локатора или системы ультразвуковой локации и положения рычага переключения передач, приводит в действие сенсорную систему помощи при парковке TOYOTA.

Во время работы системы ультразвуковые датчики под управлением ЭБУ передают ультразвуковые волны. Когда эти волны сталкиваются с препятствием, находящимся в зоне распознаваемых дистанций одного или нескольких датчиков, они отражаются и возвращаются к датчикам, которые направляют соответствующие сигналы в ЭБУ. На основании этой информации ЭБУ передает сигналы в зуммер предупреждения о недопустимой дистанции. В результате на дисплеях показывается приблизительное расстояние между автомобилем и препятствием, и зуммер издает звуковой сигнал.

УКАЗАНИЕ:

Более подробное описание принципа работы см. в разделе "Проверка работы" .

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Схема Системы

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA (с 4 датчиками) - СХЕМА СИСТЕМЫ

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Схема Системы. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

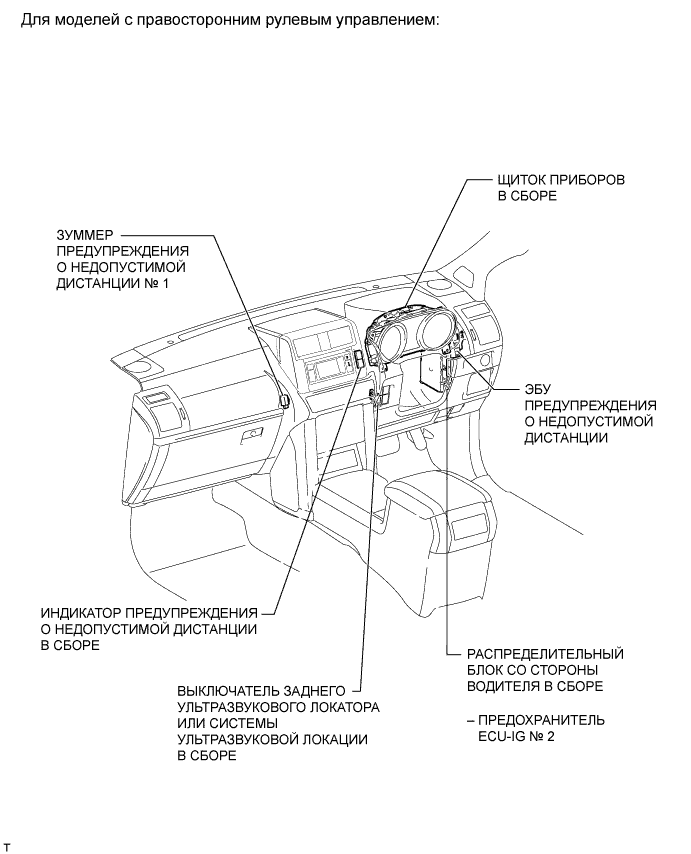

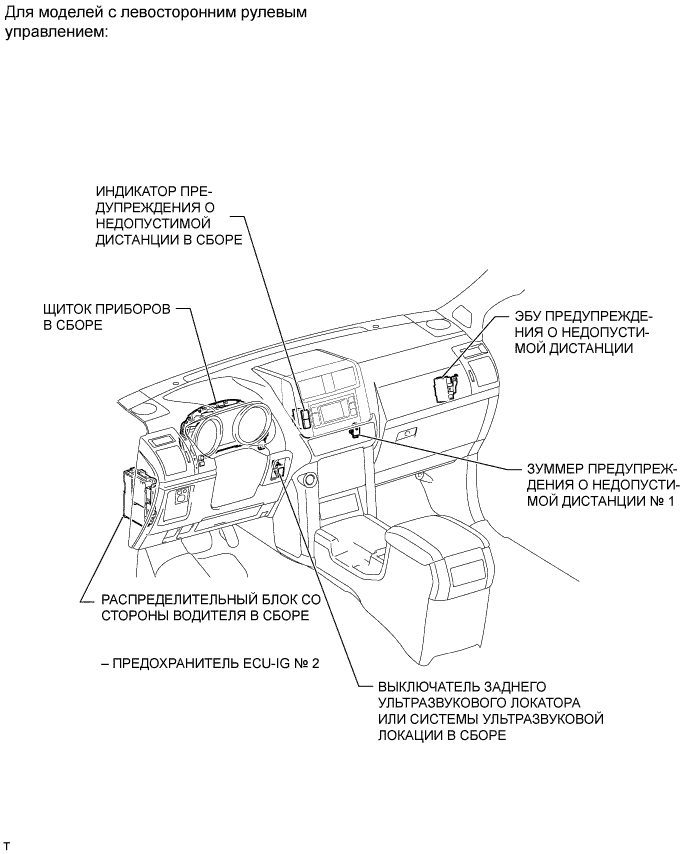

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Расположение Деталей

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA (с 4 датчиками) - РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

Сенсорная Система Помощи При Парковке Toyota (С 4 Датчиками) - Расположение Деталей. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

1 / 3

2 / 3

3 / 3
