DTC B1642/81 Нарушение связи с шиной правого бокового вспомогательного датчика
DTC B1647/82 Нарушение связи с шиной левого бокового вспомогательного датчика
ОПИСАНИЕ
Цепь левого или правого бокового датчика системы SRS (для определения необходимости активации боковой подушки безопасности левого или правого переднего сиденья и левой или правой подушки безопасности занавесочного типа) включает в себя центральный блок управления системы SRS, левый или правый задний датчик системы SRS и левый или правый боковой датчик системы SRS.
Правый или левый боковой датчик системы SRS и правый или левый задний датчик системы SRS обнаруживают удар автомобиля при столкновении и посылают сигналы в центральный блок управления системы SRS, который определяет необходимость активации подушек безопасности.
DTC B1642/81 или B1647/82 регистрируется при обнаружении неисправности в цепи правого или левого бокового датчика системы SRS (для определения необходимости активации правой или левой подушки безопасности передних сидений и правой или левой подушки безопасности занавесочного типа).
| Код DTC | Условие обнаружения DTC | Неисправный участок |
| B1642/81 | Выполняется одно из следующих условий: Центральный блок управления системы SRS обнаруживает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи правого бокового датчика системы SRS (для определения необходимости активации боковой подушки безопасности правого переднего сиденья и правой подушки безопасности занавесочного типа) в течение 2 с. Неисправность правого бокового датчика системы SRS. Неисправность правого заднего датчика системы SRS. Неисправность центрального блока управления системы SRS. | Напольный провод Жгут проводов правой передней двери Правый боковой датчик системы SRS в сборе Правый задний датчик системы SRS Центральный блок управления системы SRS |
| B1647/82 | Выполняется одно из следующих условий: Центральный блок управления системы SRS обнаруживает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи левого бокового датчика системы SRS (для определения необходимости активации боковой подушки безопасности левого переднего сиденья и левой подушки безопасности занавесочного типа) в течение 2 с. Неисправность левого бокового датчика системы SRS. Неисправность левого заднего датчика системы SRS. Неисправность центрального блока управления системы SRS. | Напольный провод № 2 Жгут проводов левой передней двери Левый боковой датчик системы SRS в сборе Левый задний датчик системы SRS Центральный блок управления системы SRS |

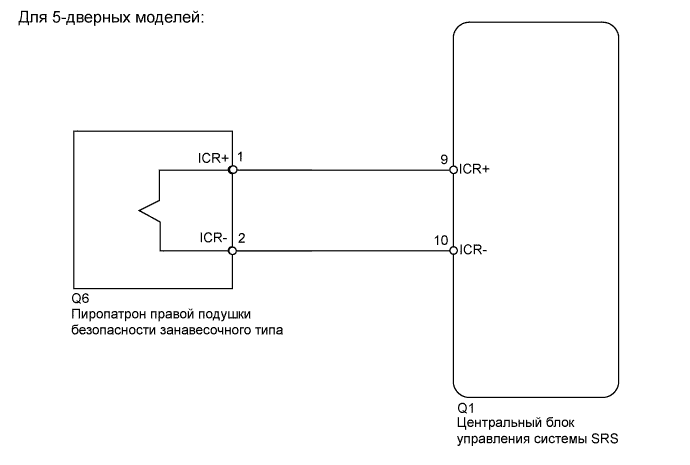

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- Если отрицательный (-) вывод аккумуляторной батареи отсоединялся во время выполнения ремонта, после его подсоединения необходимо инициализировать некоторые системы .
| 1.ПРОВЕРЬТЕ DTC |
Выключите зажигание.
Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.
Проверьте коды DTC .
| Результат | Следующий шаг |
| Коды DTC B1642 и B1647 не выводятся. | А |
| Выводится DTC B1647 | B |
| Выводится DTC B1642 | C |
- УКАЗАНИЕ:
- В этот момент могут выводиться другие коды, кроме B1642 и B1647, которые не связаны с данной проверкой.
|
| ||||
|
| ||||
| C | |
| 2.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ |
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и правому заднему датчику системы SRS.
- OK:
- Разъемы подсоединены должным образом.
|
| ||||
| OK | |
| 3.ПРОВЕРЬТЕ РАЗЪЕМЫ |
Отсоедините разъемы от центрального блока управления системы SRS и правого заднего датчика системы SRS.
Убедитесь в том, что разъемы со стороны центрального блока управления системы SRS и правого заднего датчика системы SRS не повреждены.
- OK:
- Разъемы не деформированы и не повреждены.
| *1 | Правый задний датчик системы SRS |
| *2 | Центральный блок управления системы SRS |
|
| ||||
| OK | |
| 4.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS - ПРАВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS) |
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
| *1 | Правый задний датчик системы SRS | *2 | Центральный блок управления системы SRS |
| *3 | Напольный провод | *4 | Разъем C |
| *5 | Разъем B | *6 | Технологический провод |
| *a | Вид сзади разъема со стороны жгута проводов (к правому заднему датчику системы SRS) | *b | Вид сзади разъема со стороны жгута проводов (к центральному блоку управления системы SRS) |
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия Q4-4 (BBR+) - масса Замок зажигания в положении ON (ВКЛ) Менее 1 В Q4-3 (BBR-) - масса Замок зажигания в положении ON (ВКЛ) Менее 1 В
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
С помощью технологического провода соедините контакты 8 (BBR+) и 11 (BBR-) разъема В.
- ПРИМЕЧАНИЕ:
- Технологический провод следует вставлять в контакты разъема без усилия.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия Q4-4 (BBR+) - Q4-3 (BBR-) Всегда Менее 1 Ом
Отсоедините технологический провод от разъема В.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия Q4-4 (BBR+) - Q4-3 (BBR-) Всегда 1 МОм или более Q4-4 (BBR+) - масса Всегда 1 МОм или более Q4-3 (BBR-) - масса Всегда 1 МОм или более
|
| ||||
| OK | |
| 5.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ |
Проверьте правильность подключения разъема к правому боковому датчику системы SRS.
- OK:
- Разъем подсоединен правильно.
|
| ||||
| OK | |
| 6.ПРОВЕРЬТЕ РАЗЪЕМЫ |
Отсоедините разъем правого бокового датчика системы SRS.
Убедитесь, что разъем со стороны правого бокового датчика системы SRS не поврежден.
- OK:
- Разъем не деформирован и не поврежден.
| *1 | Правый боковой датчик системы SRS |
| *2 | Правый задний датчик системы SRS |
|
| ||||
| OK | |
| 7.ПРОВЕРЬТЕ ЦЕПЬ ПРАВОГО БОКОВОГО ДАТЧИКА СИСТЕМЫ SRS |
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
| *1 | Правый боковой датчик системы SRS | *2 | Правый задний датчик системы SRS |
| *3 | Разъем Е | *4 | Разъем B |
| *5 | Технологический провод | - | - |
| *a | Вид сзади разъема со стороны жгута проводов (к правому боковому датчику системы SRS) | *b | Вид сзади разъема со стороны жгута проводов (к правому заднему датчику системы SRS) |
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия Q4-1 (BCR+) - масса Зажигание включено Менее 1 В Q4-2 (BCR-) - масса Зажигание включено Менее 1 В
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
С помощью технологического провода соедините контакты 2 (BCR+) и 1 (BCR-) разъема "Е".
- ПРИМЕЧАНИЕ:
- Технологический провод следует вставлять в контакты разъема без усилия.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия Q4-1 (BCR+) - Q4-2 (BCR-) Всегда Менее 1 Ом
Отсоедините технологический провод от разъема E.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия Q4-1 (BCR+) - Q4-2 (BCR-) Всегда 1 МОм или более Q4-1 (BCR+) - масса Всегда 1 МОм или более Q4-2 (BCR-) - масса Всегда 1 МОм или более
|
| ||||
| OK | |
| 8.ПРОВЕРЬТЕ ПРАВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS |
Подсоедините разъемы к центральному блоку управления системы SRS и правому боковому датчику системы SRS.
Поменяйте местами левый и правый задние датчики SRS и подсоедините к ним разъемы.
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти .
Выключите зажигание.
Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 90 секунд.
Проверьте коды DTC .
| Результат | Следующий шаг |
| Коды DTC B1642 и B1647 не выводятся. | А |
| Код DTC B1647 выводится (для 3-дверных моделей) | B |
| Код DTC B1647 выводится (для 5-дверных моделей) | C |
| Выводится DTC B1642 | D |
- УКАЗАНИЕ:
- В этот момент могут выводиться другие коды, кроме B1642 и B1647, которые не связаны с данной проверкой.
| *1 | Левый задний датчик системы SRS |
| *2 | Центральный блок управления системы SRS |
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Установите на место левый и правый задние датчики системы SRS и подсоедините к ним разъемы.
|
| ||||
|
| ||||
|
| ||||
| D | |
| 9.ПРОВЕРЬТЕ ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS |
Поменяйте местами правый и левый боковые датчики системы SRS в сборе и подсоедините к ним разъемы.
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти .
Выключите зажигание.
Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 90 секунд.
Проверьте коды DTC .
| Результат | Следующий шаг |
| Коды DTC B1642 и B1647 не выводятся. | А |
| Выводится DTC B1647 | B |
| Выводится DTC B1642 | C |
- УКАЗАНИЕ:
- В этот момент могут выводиться другие коды, кроме B1642 и B1647, которые не связаны с данной проверкой.
| *1 | Левый боковой датчик системы SRS |
| *2 | Правый задний датчик системы SRS |
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Установите на место правый и левый боковые датчики системы SRS и подсоедините к ним разъемы.
|
| ||||
|
| ||||
| C | ||
| ||
| 10.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ПРАВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS - ЖГУТ ПРОВОДОВ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ) |
Отсоедините разъем напольного провода от жгута проводов правой передней двери.
| *1 | Правый боковой датчик системы SRS | *2 | Правый задний датчик системы SRS |
| *3 | Жгут проводов правой передней двери | *4 | Напольный провод |
| *5 | Разъем C | *6 | Разъем B |
| *7 | Технологический провод | - | - |
| *a | Вид спереди разъема со стороны жгута проводов: (к жгуту проводов правой передней двери) | *b | Вид сзади разъема со стороны жгута проводов (к правому заднему датчику системы SRS) |
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия Q4-1 (BCR+) - масса Зажигание включено Менее 1 В Q4-2 (BCR-) - масса Зажигание включено Менее 1 В
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
С помощью технологического провода соедините контакты 1 (BCR+) и 2 (BCR-) разъема C.
- ПРИМЕЧАНИЕ:
- Технологический провод следует вставлять в контакты разъема без усилия.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия Q4-1 (BCR+) - Q4-2 (BCR-) Всегда Менее 1 Ом
Отсоедините технологический провод от разъема C.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия Q4-1 (BCR+) - Q4-2 (BCR-) Всегда 1 МОм или более Q4-1 (BCR+) - масса Всегда 1 МОм или более Q4-2 (BCR-) - масса Всегда 1 МОм или более
|
| ||||
| OK | ||
| ||
| 11.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ |
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и левому заднему датчику системы SRS.
- OK:
- Разъемы подсоединены должным образом.
|
| ||||
| OK | |
| 12.ПРОВЕРЬТЕ РАЗЪЕМЫ |
Отсоедините разъемы от центрального блока управления системы SRS и левого заднего датчика системы SRS.
Убедитесь, что разъемы со стороны центрального блока управления системы SRS и левого заднего датчика системы SRS не повреждены.
- OK:
- Разъемы не деформированы и не повреждены.
| *1 | Левый задний датчик системы SRS |
| *2 | Центральный блок управления системы SRS |
|
| ||||
| OK | |
| 13.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS - ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS) |
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
| *1 | Левый задний датчик системы SRS | *2 | Центральный блок управления системы SRS |
| *3 | Напольный провод № 2 | *4 | Разъем C |
| *5 | Разъем B | *6 | Технологический провод |
| *a | Вид сзади разъема со стороны жгута проводов (к левому заднему датчику системы SRS) | *b | Вид сзади разъема со стороны жгута проводов (к центральному блоку управления системы SRS) |
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия R4-4 (BBL+) - масса Замок зажигания в положении ON (ВКЛ) Менее 1 В R4-3 (BBL-) - масса Замок зажигания в положении ON (ВКЛ) Менее 1 В
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
С помощью технологического провода соедините контакты 8 (BBL+) и 15 (BBL-) разъема В.
- ПРИМЕЧАНИЕ:
- Технологический провод следует вставлять в контакты разъема без усилия.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия R4-4 (BBL+) - R4-3 (BBL-) Всегда Менее 1 Ом
Отсоедините технологический провод от разъема В.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия R4-4 (BBL+) - R4-3 (BBL-) Всегда 1 МОм или более R4-4 (BBL+) - масса Всегда 1 МОм или более R4-3 (BBL-) - масса Всегда 1 МОм или более
|
| ||||
| OK | |
| 14.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ |
Проверьте правильность подключения разъема к левому боковому датчику системы SRS.
- OK:
- Разъем подсоединен правильно.
|
| ||||
| OK | |
| 15.ПРОВЕРЬТЕ РАЗЪЕМЫ |
Отсоедините разъем от левого бокового датчика системы SRS.
Убедитесь, что разъем со стороны левого бокового датчика системы SRS не поврежден.
- OK:
- Разъем не деформирован и не поврежден.
| *1 | Левый боковой датчик системы SRS |
| *2 | Левый задний датчик системы SRS |
|
| ||||
| OK | |
| 16.ПРОВЕРЬТЕ ЦЕПЬ ЛЕВОГО БОКОВОГО ДАТЧИКА СИСТЕМЫ SRS |
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
| *1 | Левый боковой датчик системы SRS | *2 | Левый задний датчик системы SRS |
| *3 | Разъем Е | *4 | Разъем B |
| *5 | Технологический провод | - | - |
| *a | Вид сзади разъема со стороны жгута проводов (к левому боковому датчику системы SRS) | *b | Вид сзади разъема со стороны жгута проводов (к левому заднему датчику системы SRS) |
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия R4-1 (BCL+) - масса Зажигание включено Менее 1 В R4-2 (BCL-) - масса Зажигание включено Менее 1 В
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
С помощью технологического провода соедините контакты 2 (BCL+) и 1 (BCL-) разъема "Е".
- ПРИМЕЧАНИЕ:
- Технологический провод следует вставлять в контакты разъема без усилия.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия R4-1 (BCL+) - R4-2 (BCL-) Всегда Менее 1 Ом
Отсоедините технологический провод от разъема E.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия R4-1 (BCL+) - R4-2 (BCL-) Всегда 1 МОм или более R4-1 (BCL+) - масса Всегда 1 МОм или более R4-2 (BCL-) - масса Всегда 1 МОм или более
|
| ||||
| OK | |
| 17.ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS |
Подсоедините разъемы к центральному блоку управления системы SRS и левому боковому датчику системы SRS.
Поменяйте местами левый и правый задние датчики SRS и подсоедините к ним разъемы.
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти .
Выключите зажигание.
Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 90 секунд.
Проверьте коды DTC .
| Результат | Следующий шаг |
| Коды DTC B1642 и B1647 не выводятся. | А |
| Код DTC B1642 выводится (для 3-дверных моделей) | B |
| Код DTC B1642 выводится (для 5-дверных моделей) | C |
| Выводится DTC B1647 | D |
- УКАЗАНИЕ:
- В этот момент могут выводиться другие коды, кроме B1642 и B1647, которые не связаны с данной проверкой.
| *1 | Правый задний датчик системы SRS |
| *2 | Центральный блок управления системы SRS |
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Установите на место левый и правый задние датчики системы SRS и подсоедините к ним разъемы.
|
| ||||
|
| ||||
|
| ||||
| D | |
| 18.ПРОВЕРЬТЕ ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS |
Поменяйте местами правый и левый боковые датчики системы SRS в сборе и подсоедините к ним разъемы.
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.
Сбросьте коды DTC, сохраненные в памяти .
Выключите зажигание.
Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 90 секунд.
Проверьте коды DTC .
| Результат | Следующий шаг |
| Коды DTC B1642 и B1647 не выводятся. | А |
| Выводится DTC B1642 | B |
| Выводится DTC B1647 | C |
- УКАЗАНИЕ:
- В этот момент могут выводиться другие коды, кроме B1642 и B1647, которые не связаны с данной проверкой.
| *1 | Правый боковой датчик системы SRS |
| *2 | Левый задний датчик системы SRS |
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
Установите на место правый и левый боковые датчики системы SRS и подсоедините к ним разъемы.
|
| ||||
|
| ||||
| C | ||
| ||
| 19.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (ЛЕВЫЙ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS - ЖГУТ ПРОВОДОВ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ) |
Отсоедините разъем напольного провода № 2 от жгута проводов левой передней двери.
| *1 | Левый боковой датчик системы SRS | *2 | Левый задний датчик системы SRS |
| *3 | Жгут проводов левой передней двери | *4 | Напольный провод № 2 |
| *5 | Разъем C | *6 | Разъем B |
| *7 | Технологический провод | - | - |
| *a | Вид спереди разъема со стороны жгута проводов: (к жгуту проводов левой передней двери) | *b | Вид сзади разъема со стороны жгута проводов (к левому заднему датчику системы SRS) |
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия R4-1 (BCL+) - масса Зажигание включено Менее 1 В R4-2 (BCL-) - масса Зажигание включено Менее 1 В
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.
С помощью технологического провода соедините контакты 2 (BCL+) и 1 (BCL-) разъема "C".
- ПРИМЕЧАНИЕ:
- Технологический провод следует вставлять в контакты разъема без усилия.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия R4-1 (BCL+) - R4-2 (BCL-) Всегда Менее 1 Ом
Отсоедините технологический провод от разъема C.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия R4-1 (BCL+) - R4-2 (BCL-) Всегда 1 МОм или более R4-1 (BCL+) - масса Всегда 1 МОм или более R4-2 (BCL-) - масса Всегда 1 МОм или более
|
| ||||
| OK | ||
| ||
