СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Обрыв с одной из сторон вспомогательной шины CAN

ОПИСАНИЕ

Если 2 или более ЭБУ и/или датчиков не выводятся в окне "Bus Check" (проверка шин) портативного диагностического прибора, возможно, в одной из сторон вспомогательной шины CAN имеется обрыв (в одной из сторон CANH (вспомогательная шина)/CANL (вспомогательная шина) ЭБУ и/или датчика имеется обрыв).

ПризнакНеисправный участок
В окне "Bus Check" (проверка шин связи) портативного диагностического прибора не отображается 2 или более ЭБУ и/или датчиков.
ECM
ЭБУ сертификации
ЭБУ полного привода
ЭБУ рулевого управления с усилителем
ЭБУ распределения питания
Дисплей модуля системы навигации и индикации (AVN)*
Центральный блок управления системы SRS
Витой кабель в сборе (датчик угла поворота рулевого колеса)
Датчик рысканья в сборе
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)
Щиток приборов в сборе
*: Для моделей с системой навигации

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв С Одной Из Сторон Вспомогательной Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв С Одной Из Сторон Вспомогательной Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • УКАЗАНИЕ:
В первую очередь выполните следующую проверку блоков ЭБУ (датчиков), которые не отображаются на экране портативного диагностического прибора. Если даже после выполнения предыдущей проверки неисправность невозможно установить, выполните следующую проверку всех остальных блоков ЭБУ (датчиков), подключенных к системе передачи данных CAN.
Не снимайте щиток приборов и ECM, поскольку они являются оконечными устройствами цепи. В противном случае обмен даннымии в системе CAN прекратится.
Порядок проверки обрыва в цепи щитка приборов, ECM и главной шины рассматривается в пункте "Проверьте шину CAN" раздела "Процедура поиска неисправностей". В процедуре указанной проверки рассматривается проверка обрыва цепи в одной из сторон вспомогательной шины CAN.
1.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ СЕРТИФИКАЦИИ)

Отсоедините разъем G38 ЭБУ сертификации.

Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе .

Результат
РезультатСледующий шаг
На экране портативного диагностического прибора не отображается "Entry & Start / Wireless Tuner" (система посадки и запуска / приемник системы дистанционного управления).А
На экране портативного диагностического прибора, помимо "Entry and Start / Wireless Tuner" (система посадки и запуска / приемник системы дистанционного управления), не отображаются некоторые ЭБУ и датчики.B
B
Перейдите к шагу 3
А
2.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СЕРТИФИКАЦИИ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв С Одной Из Сторон Вспомогательной Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G38-9 (CANH) - G38-10 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ сертификации)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ)
OK
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
3.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

Отсоедините разъем G46 ЭБУ рулевого управления с усилителем.

Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе .

Результат
РезультатСледующий шаг
На экране портативного диагностического прибора не отображается "PPS".А
На экране портативного диагностического прибора, помимо "PPS", не отображаются некоторые ЭБУ и датчики.B
B
Перейдите к шагу 5
А
4.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв С Одной Из Сторон Вспомогательной Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G46-1 (CANH) - G46-2 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ рулевого управления с усилителем в сборе)
B
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)
А
ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ В СБОРЕ
5.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

Отсоедините разъем G51 ЭБУ распределения питания.

Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе .

Результат
РезультатСледующий шаг
На экране портативного диагностического прибора не отображается "Power Management1" и "Power Management".А
На экране портативного диагностического прибора, помимо "Power Management1" и "Power Management", не отображаются некоторые ЭБУ и датчики.B
B
Перейдите к шагу 7
А
6.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв С Одной Из Сторон Вспомогательной Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G51-14 (CA1H) - G51-13 (CA1L)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ распределения питания)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
OK
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
7.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЭБУ ПОЛНОГО ПРИВОДА)

Отсоедините разъем G53 ЭБУ полного привода.

Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе .

Результат
РезультатСледующий шаг
На экране портативного диагностического прибора не отображается "Four Wheel Drive Control" (управление полным приводом).А
На экране портативного диагностического прибора, помимо "Four Wheel Drive Control" (управление полным приводом), не отображаются некоторые ЭБУ и датчики.B
B
Перейдите к шагу 9
А
8.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ПОЛНОГО ПРИВОДА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв С Одной Из Сторон Вспомогательной Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G53-19 (CANH) - G53-20 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ полного привода)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ ПОЛНОГО ПРИВОДА)
OK
ЗАМЕНИТЕ ЭБУ ПОЛНОГО ПРИВОДА
9.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)
  • УКАЗАНИЕ:
  • Для автомобилей без системы навигации перейдите к разделу "Проверьте, нет ли обрыва в одной из сторон вспомогательной шины CAN (центральный блок управления системы SRS)".

Отсоедините разъем H4 дисплея модуля системы навигации и индикации (AVN).

Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе .

Результат
РезультатСледующий шаг
На экране портативного диагностического прибора не отображается "AVN1".А
На экране портативного диагностического прибора, помимо "AVN1", не отображаются некоторые ЭБУ и датчики.B
B
Перейдите к шагу 11
А
10.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ДИСПЛЕЯ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв С Одной Из Сторон Вспомогательной Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    H4-21 (CANH) - H4-22 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к дисплею модуля системы навигации и индикации [AVN])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)
OK
ЗАМЕНИТЕ ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ
11.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

Отсоедините разъем G1 центрального блока управления системы SRS.

Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе .

Результат
РезультатСледующий шаг
На экране портативного диагностического прибора не отображается "SRS Airbag" (система подушек безопасности SRS).А
На экране портативного диагностического прибора, помимо "SRS Airbag" (система подушек безопасности SRS), не отображаются некоторые блоки ЭБУ и датчики.B
B
Перейдите к шагу 13
А
12.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ SRS)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв С Одной Из Сторон Вспомогательной Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G1-13 (CANH) - G1-22 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к центральному блоку управления системы SRS)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)
OK
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
13.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВИТОЙ КАБЕЛЬ)

Отсоедините разъем G33 витого кабеля в сборе (датчика угла поворота рулевого колеса).

Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе .

Результат
РезультатСледующий шаг
На экране портативного диагностического прибора не отображается "Steering Angle Sensor" (датчик угла поворота рулевого колеса).А
На экране портативного диагностического прибора, помимо "Steering Angle Sensor" (датчик угла поворота рулевого колеса), не отображаются некоторые ЭБУ и датчики.B
B
Перейдите к шагу 15
А
14.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ВИТОГО КАБЕЛЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв С Одной Из Сторон Вспомогательной Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G33-4 (CANH) - G33-3 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к витому кабелю в сборе [датчику угла поворота рулевого колеса])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ВИТОЙ КАБЕЛЬ)
OK
ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ
15.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ДАТЧИК РЫСКАНЬЯ)

Отсоедините разъем G52 датчика рысканья в сборе.

Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе .

Результат
РезультатСледующий шаг
На экране портативного диагностического прибора не отображается "Yaw Rate / Deceleration Sensor" (датчик рысканья / датчик замедления).А
На экране портативного диагностического прибора, помимо "Yaw Rate / Deceleration Sensor" (датчик рысканья / датчик замедления), не отображаются некоторые ЭБУ и датчики.B
B
Перейдите к шагу 17
А
16.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ДАТЧИКА РЫСКАНЬЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв С Одной Из Сторон Вспомогательной Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G52-3 (CANH) - G52-2 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к датчику рысканья в сборе)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ДАТЧИК РЫСКАНЬЯ)
OK
ЗАМЕНИТЕ ДАТЧИК РЫСКАНЬЯ В СБОРЕ
17.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ГЛАВНЫЙ ЭБУ КУЗОВА)

Отсоедините разъем G64 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

Выберите режим "Bus Check" (проверка шин) на портативном диагностическом приборе .

Результат
РезультатСледующий шаг
На экране портативного диагностического прибора не отображается "Main Body" (главный ЭБУ кузова).А
На экране портативного диагностического прибора, помимо "Main Body" (главный ЭБУ кузова), не отображаются некоторые ЭБУ и датчики.B
B
Перейдите к шагу 19
А
18.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ГЛАВНОГО ЭБУ КУЗОВА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв С Одной Из Сторон Вспомогательной Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G64-14 (CANH) - G64-13 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к главному ЭБУ кузова [бортовому ЭБУ сети мультиплексной связи])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА)
OK
ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)
19.ПРОВЕРЬТЕ, НЕТ ЛИ ОБРЫВА В ОДНОЙ ИЗ СТОРОН ВСПОМОГАТЕЛЬНОЙ ШИНЫ CAN (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв С Одной Из Сторон Вспомогательной Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .

Отсоедините разъем A24 электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A7-11 (CANH) - A7-25 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к электромагнитному клапану главного цилиндра [ЭБУ системы противоскольжения])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)
OK
ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ВСПОМОГАТЕЛЬНАЯ ШИНА DLC3)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ СЕРТИФИКАЦИИ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ ПОЛНОГО ПРИВОДА)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ДАТЧИК РЫСКАНЬЯ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЕСМ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ СЕРТИФИКАЦИИ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ ПОЛНОГО ПРИВОДА)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ДАТЧИК РЫСКАНЬЯ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЕСМ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЩИТОК ПРИБОРОВ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЩИТОК ПРИБОРОВ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ВИТОЙ КАБЕЛЬ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ГЛАВНЫЙ ЭБУ КУЗОВА)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ВИТОЙ КАБЕЛЬ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ГЛАВНЫЙ ЭБУ КУЗОВА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Короткое замыкание на GND в шине CAN

ОПИСАНИЕ

Если сопротивление между контактами 6 (CANH) и 4 (CG) или контактами 14 (CANL) и 4 (CG) разъема DLC3 составляет менее 200 Ом, возможно, между шиной CAN и цепью GND имеется короткое замыкание.

ПризнакНеисправный участок
Сопротивление между контактами 6 (CANH) и 4 (CG) или контактами 14 (CANL) и 4 (CG) разъема DLC3 составляет менее 200 Ом.
Короткое замыкание между шинами CAN и цепью GND
ECM
ЭБУ сертификации
ЭБУ полного привода
ЭБУ рулевого управления с усилителем
ЭБУ распределения питания
Дисплей модуля системы навигации и индикации (AVN)*
Центральный блок управления системы SRS
Витой кабель в сборе (датчик угла поворота рулевого колеса)
Датчик рысканья в сборе
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)
Щиток приборов в сборе
Разъем распределительного блока № 1
Разъем распределительного блока № 2
Разъем распределительного блока № 3
*: Для моделей с системой навигации

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ВСПОМОГАТЕЛЬНАЯ ШИНА DLC3)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G132 распределительного блока № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G48-6 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G48-14 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К DLC3 (CANH, CANL)
OK
3.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
4.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G134 распределительного блока № 3.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G48-6 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G48-14 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид спереди разъема DLC3
NG
Перейдите к шагу 23
OK
5.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ СЕРТИФИКАЦИИ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-6 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G134-17 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке

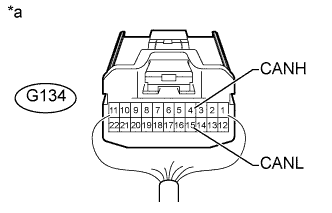

*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 11
OK
6.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-5 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G134-16 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 13
OK
7.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-4 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G134-15 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 15
OK
8.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ ПОЛНОГО ПРИВОДА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-3 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G134-14 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 17
OK
9.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ДАТЧИК РЫСКАНЬЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-8 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G134-19 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 19
OK
10.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЕСМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-2 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G134-13 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 21
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3
11.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
12.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ СЕРТИФИКАЦИИ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G38 ЭБУ сертификации.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G38-9 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G38-10 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ сертификации)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ СЕРТИФИКАЦИИ (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
13.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
14.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G46 ЭБУ рулевого управления с усилителем.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G46-1 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G46-2 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ рулевого управления с усилителем в сборе)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ В СБОРЕ
15.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
16.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G51 ЭБУ распределения питания.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G51-14 (CA1H) - G48-4 (CG)Зажигание выключено200 Ом или более
    G51-13 (CA1L) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ распределения питания)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (CA1H, CA1L)
OK
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
17.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
18.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ ПОЛНОГО ПРИВОДА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G53 ЭБУ полного привода.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G53-19 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G53-20 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ полного привода)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ ПОЛНОГО ПРИВОДА (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ ПОЛНОГО ПРИВОДА
19.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
20.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ДАТЧИК РЫСКАНЬЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G52 датчика рысканья в сборе.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G52-3 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G52-2 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к датчику рысканья в сборе)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ДАТЧИКУ РЫСКАНЬЯ (CANH, CANL)
OK
ЗАМЕНИТЕ ДАТЧИК РЫСКАНЬЯ В СБОРЕ
21.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
22.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЕСМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G56*1 или G58*2 ECM.

*1: Для моделей с 1GR-FE
*2: Для моделей с 1KD-FTV

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Для моделей с 1GR-FE
    Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G56-32 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G56-31 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
  • для моделей с 1KD-FTV
    Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G58-35 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G58-36 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*AДля моделей с 1GR-FE
*Bдля моделей с 1KD-FTV
*aВид сзади разъема со стороны жгута проводов
(к ECM)
*bВид спереди разъема DLC3
Результат
РезультатСледующий шаг
OK (для моделей с 1GR-FE)А
OK (для моделей с 1KD-FTV)B
NGC
B
ЗАМЕНИТЕ ECM
C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЕСМ (CANH, CANL)
А
ЗАМЕНИТЕ ECM
23.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
24.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G132 распределительного блока № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-1 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G132-12 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)
OK
25.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
26.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем A72 распределительного блока № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G48-6 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G48-14 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид спереди разъема DLC3
NG
Перейдите к шагу 33
OK
27.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A72-11 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    A72-22 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 1)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 29
OK
28.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЩИТОК ПРИБОРОВ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A72-10 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    A72-21 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 1)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 31
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1
29.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
30.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем A7 электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A7-11 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    A7-25 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к электромагнитному клапану главного цилиндра [ЭБУ системы противоскольжения])
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (CANH, CANL)
OK
ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)
31.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
32.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЩИТОК ПРИБОРОВ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G6 щитка приборов.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G6-40 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G6-39 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к щитку приборов в сборе)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЩИТКУ ПРИБОРОВ (CANH, CANL)
OK
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ
33.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
34.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G132 распределительного блока № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-8 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G132-19 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
OK
35.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)
  • УКАЗАНИЕ:
  • Для моделей без системы навигации перейдите к разделу "Проверьте шину CAN на короткое замыкание на GND (распределительный блок № 2 - центральный блок управления системы SRS)".
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-9 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G132-20 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 39
OK
36.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-5 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G132-16 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 41
OK
37.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ВИТОЙ КАБЕЛЬ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-7 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G132-18 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 43
OK
38.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ГЛАВНЫЙ ЭБУ КУЗОВА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-2 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G132-13 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 45
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2
39.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
40.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем H4 дисплея модуля системы навигации и индикации (AVN).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    H4-21 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    H4-22 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к дисплею модуля системы навигации и индикации [AVN])
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ДИСПЛЕЮ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ (CANH, CANL)
OK
ЗАМЕНИТЕ ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ
41.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
42.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G1 центрального блока управления системы SRS.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G1-13 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G1-22 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к центральному блоку управления системы SRS)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЦЕНТРАЛЬНОМУ БЛОКУ УПРАВЛЕНИЯ СИСТЕМЫ SRS (CANH, CANL)
OK
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
43.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
44.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ВИТОЙ КАБЕЛЬ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G33 витого кабеля в сборе (датчика угла поворота рулевого колеса).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G33-4 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G33-3 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к витому кабелю в сборе [датчик угла поворота рулевого колеса])
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ВИТОМУ КАБЕЛЮ (CANH, CANL)
OK
ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ
45.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
46.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ГЛАВНЫЙ ЭБУ КУЗОВА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На Gnd В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G64 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G64-14 (CANH) - G48-4 (CG)Зажигание выключено200 Ом или более
    G64-13 (CANL) - G48-4 (CG)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к главному ЭБУ кузова [бортовому ЭБУ сети мультиплексной связи])
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ГЛАВНОМУ ЭБУ КУЗОВА (CANH, CANL)
OK
ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ВСПОМОГАТЕЛЬНАЯ ШИНА DLC3)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ СЕРТИФИКАЦИИ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ ПОЛНОГО ПРИВОДА)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ДАТЧИК РЫСКАНЬЯ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЕСМ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЭБУ СЕРТИФИКАЦИИ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЭБУ ПОЛНОГО ПРИВОДА)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ДАТЧИК РЫСКАНЬЯ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЕСМ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 - NO. 3 JUNCTION CONNECTOR)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЩИТОК ПРИБОРОВ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЩИТОК ПРИБОРОВ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ВИТОЙ КАБЕЛЬ)

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ГЛАВНЫЙ ЭБУ КУЗОВА)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ВИТОЙ КАБЕЛЬ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ГЛАВНЫЙ ЭБУ КУЗОВА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Короткое замыкание на B+ в шине CAN

ОПИСАНИЕ

Если сопротивление между контактами 6 (CANH) и 16 (BAT) или контактами 14 (CANL) и 16 (BAT) разъема DLC3 составляет менее 6 кОм, возможно, между шиной CAN и цепью +B имеется короткое замыкание.

ПризнакНеисправный участок
Сопротивление между контактами 6 (CANH) и 16 (BAT) или контактами 14 (CANL) и 16 (BAT) разъема DLC3 составляет менее 6 кОм.
Короткое замыкание между шинами CAN и цепью +B
ECM
ЭБУ сертификации
ЭБУ полного привода
ЭБУ рулевого управления с усилителем
ЭБУ распределения питания
Дисплей модуля системы навигации и индикации (AVN)*
Центральный блок управления системы SRS
Витой кабель в сборе (датчик угла поворота рулевого колеса)
Датчик рысканья в сборе
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)
Щиток приборов в сборе
Разъем распределительного блока № 1
Разъем распределительного блока № 2
Разъем распределительного блока № 3
*: Для моделей с системой навигации

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ВСПОМОГАТЕЛЬНАЯ ШИНА DLC3)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G132 распределительного блока № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G48-6 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G48-14 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К DLC3 (CANH, CANL)
OK
3.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
4.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G134 распределительного блока № 3.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G48-6 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G48-14 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид спереди разъема DLC3
NG
Перейдите к шагу 23
OK
5.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ СЕРТИФИКАЦИИ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-6 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G134-17 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 11
OK
6.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-5 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G134-16 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 13
OK
7.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-4 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G134-15 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 15
OK
8.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ ПОЛНОГО ПРИВОДА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-3 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G134-14 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 17
OK
9.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ДАТЧИК РЫСКАНЬЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-8 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G134-19 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 19
OK
10.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЕСМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-2 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G134-13 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 21
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3
11.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
12.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЭБУ СЕРТИФИКАЦИИ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G38 ЭБУ сертификации.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G38-9 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G38-10 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ сертификации)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ СЕРТИФИКАЦИИ (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
13.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
14.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G46 ЭБУ рулевого управления с усилителем.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G46-1 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G46-2 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ рулевого управления с усилителем в сборе)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ В СБОРЕ
15.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
16.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G51 ЭБУ распределения питания.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G51-14 (CA1H) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G51-13 (CA1L) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ распределения питания)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (CA1H, CA1L)
OK
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
17.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
18.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЭБУ ПОЛНОГО ПРИВОДА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G53 ЭБУ полного привода.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G53-19 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G53-20 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ полного привода)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ ПОЛНОГО ПРИВОДА (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ ПОЛНОГО ПРИВОДА
19.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
20.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ДАТЧИК РЫСКАНЬЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G52 датчика рысканья в сборе.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G52-3 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G52-2 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к датчику рысканья в сборе)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ДАТЧИКУ РЫСКАНЬЯ (CANH, CANL)
OK
ЗАМЕНИТЕ ДАТЧИК РЫСКАНЬЯ В СБОРЕ
21.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
22.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЕСМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G56*1 или G58*2 ECM.

*1: Для моделей с 1GR-FE
*2: Для моделей с 1KD-FTV

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Для моделей с 1GR-FE
    Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G56-32 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G56-31 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
  • для моделей с 1KD-FTV
    Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G58-35 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G58-36 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*AДля моделей с 1GR-FE
*Bдля моделей с 1KD-FTV
*aВид сзади разъема со стороны жгута проводов
(к ECM)
*bВид спереди разъема DLC3
Результат
РезультатСледующий шаг
OK (для моделей с 1GR-FE)А
OK (для моделей с 1KD-FTV)B
NGC
B
ЗАМЕНИТЕ ECM
C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЕСМ (CANH, CANL)
А
ЗАМЕНИТЕ ECM
23.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
24.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 - NO. 3 JUNCTION CONNECTOR)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G132 распределительного блока № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-1 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G132-12 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)
OK
25.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
26.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем A72 распределительного блока № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G48-6 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G48-14 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид спереди разъема DLC3
NG
Перейдите к шагу 33
OK
27.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A72-11 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    A72-22 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 1)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 29
OK
28.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЩИТОК ПРИБОРОВ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A72-10 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    A72-21 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 1)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 31
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1
29.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
30.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем A7 электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A7-11 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    A7-25 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к электромагнитному клапану главного цилиндра [ЭБУ системы противоскольжения])
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (CANH, CANL)
OK
ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)
31.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
32.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЩИТОК ПРИБОРОВ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G6 щитка приборов.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G6-40 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G6-39 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к щитку приборов в сборе)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЩИТКУ ПРИБОРОВ (CANH, CANL)
OK
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ
33.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
34.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G132 распределительного блока № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-8 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G132-19 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
OK
35.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)
  • УКАЗАНИЕ:
  • Для моделей без системы навигации перейдите к разделу "Проверьте шину CAN на короткое замыкание на B+ (распределительный блок № 2 - центральный блок управления системы SRS)".
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-9 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G132-20 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 39
OK
36.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-5 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G132-16 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 41
OK
37.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ВИТОЙ КАБЕЛЬ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-7 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G132-18 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 43
OK
38.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ГЛАВНЫЙ ЭБУ КУЗОВА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-2 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G132-13 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
Перейдите к шагу 45
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2
39.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
40.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем H4 дисплея модуля системы навигации и индикации (AVN).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    H4-21 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    H4-22 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к дисплею модуля системы навигации и индикации [AVN])
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ДИСПЛЕЮ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ (CANH, CANL)
OK
ЗАМЕНИТЕ ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ
41.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
42.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G1 центрального блока управления системы SRS.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G1-13 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G1-22 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к центральному блоку управления системы SRS)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЦЕНТРАЛЬНОМУ БЛОКУ УПРАВЛЕНИЯ СИСТЕМЫ SRS (CANH, CANL)
OK
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
43.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
44.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ВИТОЙ КАБЕЛЬ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G33 витого кабеля в сборе (датчика угла поворота рулевого колеса).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G33-4 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G33-3 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к витому кабелю в сборе [датчик угла поворота рулевого колеса])
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ВИТОМУ КАБЕЛЮ (CANH, CANL)
OK
ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ
45.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
46.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА B+ (ГЛАВНЫЙ ЭБУ КУЗОВА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание На B+ В Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G64 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G64-14 (CANH) - G48-16 (BAT)Зажигание выключено6 кОм или более
    G64-13 (CANL) - G48-16 (BAT)Зажигание выключено6 кОм или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к главному ЭБУ кузова [бортовому ЭБУ сети мультиплексной связи])
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ГЛАВНОМУ ЭБУ КУЗОВА (CANH, CANL)
OK
ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ВСПОМОГАТЕЛЬНАЯ ШИНА DLC3)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ СЕРТИФИКАЦИИ)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ ПОЛНОГО ПРИВОДА)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ДАТЧИК РЫСКАНЬЯ)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЕСМ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ СЕРТИФИКАЦИИ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ ПОЛНОГО ПРИВОДА)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ДАТЧИК РЫСКАНЬЯ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ECM)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЩИТОК ПРИБОРОВ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЩИТОК ПРИБОРОВ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ВИТОЙ КАБЕЛЬ)

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ГЛАВНЫЙ ЭБУ КУЗОВА)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ВИТОЙ КАБЕЛЬ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ГЛАВНЫЙ ЭБУ КУЗОВА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Короткое замыкание в линиях шины CAN

ОПИСАНИЕ

В шинах CAN может быть короткое замыкание, если сопротивление между контактами 6 (CANH) и 14 (CANL) разъема DLC3 составляет менее 54 Ом.

ПризнакНеисправный участок
Сопротивление между контактами 6 (CANH) и 14 (CANL) разъема DLC3 составляет менее 54 Ом.
Короткое замыкание между шинами CAN
ECM
ЭБУ сертификации
ЭБУ полного привода
ЭБУ рулевого управления с усилителем
ЭБУ распределения питания
Дисплей модуля системы навигации и индикации (AVN)*
Центральный блок управления системы SRS
Витой кабель в сборе (датчик угла поворота рулевого колеса)
Датчик рысканья в сборе
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)
Щиток приборов в сборе
Разъем распределительного блока № 1
Разъем распределительного блока № 2
Разъем распределительного блока № 3
*: Для моделей с системой навигации

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ВСПОМОГАТЕЛЬНАЯ ШИНА DLC3)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G132 распределительного блока № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G48-6 (CANH) - G48-14 (CANL)Зажигание выключено1 МОм или более
Обозначения на рисунке
*aВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К DLC3 (CANH, CANL)
OK
3.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
4.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G134 распределительного блока № 3.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G48-6 (CANH) - G48-14 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид спереди разъема DLC3
NG
Перейдите к шагу 23
OK
5.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ СЕРТИФИКАЦИИ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-6 (CANH) - G134-17 (CANL)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
NG
Перейдите к шагу 11
OK
6.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-5 (CANH) - G134-16 (CANL)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
NG
Перейдите к шагу 13
OK
7.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-4 (CANH) - G134-15 (CANL)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
NG
Перейдите к шагу 15
OK
8.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ ПОЛНОГО ПРИВОДА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-4 (CANH) - G134-15 (CANL)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
NG
Перейдите к шагу 17
OK
9.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ДАТЧИК РЫСКАНЬЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-8 (CANH) - G134-19 (CANL)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
NG
Перейдите к шагу 19
OK
10.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЕСМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-2 (CANH) - G134-13 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
NG
Перейдите к шагу 21
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3
11.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
12.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ СЕРТИФИКАЦИИ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G38 ЭБУ сертификации.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G38-9 (CANH) - G38-10 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ сертификации)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ СЕРТИФИКАЦИИ (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
13.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
14.ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G46 ЭБУ рулевого управления с усилителем.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G46-1 (CANH) - G46-2 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ рулевого управления с усилителем в сборе)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ В СБОРЕ
15.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
16.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G51 ЭБУ распределения питания.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G51-14 (CA1H) - G51-13 (CA1L)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ распределения питания)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (CA1H, CA1L)
OK
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
17.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
18.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ ПОЛНОГО ПРИВОДА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G53 ЭБУ полного привода.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G53-19 (CANH) - G53-20 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ полного привода)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ ПОЛНОГО ПРИВОДА (CANH, CANL)
OK
ЗАМЕНИТЕ ЭБУ ПОЛНОГО ПРИВОДА
19.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
20.ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ДАТЧИК РЫСКАНЬЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G52 датчика рысканья в сборе.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G52-3 (CANH) - G52-2 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к датчику рысканья в сборе)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ДАТЧИКУ РЫСКАНЬЯ (CANH, CANL)
OK
ЗАМЕНИТЕ ДАТЧИК РЫСКАНЬЯ В СБОРЕ
21.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
22.ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ECM)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G56*1 или G58*2 ECM.

*1: Для моделей с 1GR-FE
*2: Для моделей с 1KD-FTV

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Для моделей с 1GR-FE
    Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G56-32 (CANH) - G56-31 (CANL)Зажигание выключено108-132 Ом
  • для моделей с 1KD-FTV
    Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G58-35 (CANH) - G58-36 (CANL)Зажигание выключено108-132 Ом
Обозначения на рисунке
*AДля моделей с 1GR-FE
*Bдля моделей с 1KD-FTV
*aВид сзади разъема со стороны жгута проводов
(к ECM)
Результат
РезультатСледующий шаг
OK (для моделей с 1GR-FE)А
OK (для моделей с 1KD-FTV)B
NGC
B
ЗАМЕНИТЕ ECM
C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЕСМ (CANH, CANL)
А
ЗАМЕНИТЕ ECM
23.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
24.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G132 распределительного блока № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-1 (CANH) - G132-12 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)
OK
25.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
26.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем A72 распределительного блока № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G48-6 (CANH) - G48-14 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид спереди разъема DLC3
NG
Перейдите к шагу 33
OK
27.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A72-11 (CANH) - A72-22 (CANL)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 1)
NG
Перейдите к шагу 29
OK
28.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЩИТОК ПРИБОРОВ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A72-10 (CANH) - A72-21 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 1)
NG
Перейдите к шагу 31
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1
29.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
30.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем A7 электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A7-11 (CANH) - A7-25 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к электромагнитному клапану главного цилиндра [ЭБУ системы противоскольжения])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (CANH, CANL)
OK
ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)
31.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
32.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЩИТОК ПРИБОРОВ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G6 щитка приборов.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G6-40 (CANH) - G6-39 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к щитку приборов в сборе)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЩИТКУ ПРИБОРОВ (CANH, CANL)
OK
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ
33.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
34.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G132 распределительного блока № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-8 (CANH) - G132-19 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
OK
35.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)
  • УКАЗАНИЕ:
  • Для моделей без системы навигации перейдите к разделу "Проверьте шину CAN на короткое замыкание (распределительный блок № 2 - центральный блок управления системы SRS)".
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-9 (CANH) - G132-20 (CANL)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
NG
Перейдите к шагу 39
OK
36.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-5 (CANH) - G132-16 (CANL)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
NG
Перейдите к шагу 41
OK
37.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ВИТОЙ КАБЕЛЬ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-7 (CANH) - G132-18 (CANL)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
NG
Перейдите к шагу 43
OK
38.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ГЛАВНЫЙ ЭБУ КУЗОВА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-2 (CANH) - G132-13 (CANL)Зажигание выключено200 Ом или более
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
NG
Перейдите к шагу 45
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2
39.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
40.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем H4 дисплея модуля системы навигации и индикации (AVN).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    H4-21 (CANH) - H4-22 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к дисплею модуля системы навигации и индикации [AVN])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ДИСПЛЕЮ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ (CANH, CANL)
OK
ЗАМЕНИТЕ ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ
41.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
42.ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G1 центрального блока управления системы SRS.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G1-13 (CANH) - G1-22 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к центральному блоку управления системы SRS)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЦЕНТРАЛЬНОМУ БЛОКУ УПРАВЛЕНИЯ СИСТЕМЫ SRS (CANH, CANL)
OK
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
43.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
44.ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ВИТОЙ КАБЕЛЬ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G33 витого кабеля в сборе (датчика угла поворота рулевого колеса).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G33-4 (CANH) - G33-3 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к витому кабелю в сборе [датчику угла поворота рулевого колеса])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ВИТОМУ КАБЕЛЮ (CANH, CANL)
OK
ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ
45.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
46.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ГЛАВНЫЙ ЭБУ КУЗОВА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Короткое Замыкание В Линиях Шины Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G64 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G64-14 (CANH) - G64-13 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к главному ЭБУ кузова [бортовому ЭБУ сети мультиплексной связи])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ГЛАВНОМУ ЭБУ КУЗОВА (CANH, CANL)
OK
ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв В Главной Шине Can

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 - DLC3)

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЕСМ)

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 - ЩИТОК ПРИБОРОВ)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ECM)

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЕСМ - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЩИТОК ПРИБОРОВ)

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)

ПОДСОЕДИНИТЕ РАЗЪЕМ

ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЩИТОК ПРИБОРОВ - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Обрыв в главной шине CAN

ОПИСАНИЕ

В главной шине CAN и/или вспомогательной шине разъема DLC3 может быть обрыв, если сопротивление между контактами 6 (CANH) и 14 (CANL) разъема DLC3 составляет не менее 69 Ом.

ПризнакНеисправный участок
Сопротивление между контактами 6 (CANH) и 14 (CANL) разъема DLC3 составляет не менее 69 Ом.
Главная шина CAN и разъем
Разъем распределительного блока № 1
Разъем распределительного блока № 2
Разъем распределительного блока № 3
ECM
Щиток приборов в сборе
Разъем или вспомогательная шина DLC3

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв В Главной Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 - DLC3)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв В Главной Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G132 распределительного блока № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-4 (CANH) - G48-6 (CANH)Зажигание выключеноМенее 1 Ом
    G132-15 (CANL) - G48-14 (CANL)Зажигание выключеноМенее 1 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
*bВид спереди разъема DLC3
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К DLC3 (CANH, CANL)
OK
3.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЕСМ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв В Главной Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-1 (CANH) - G132-12 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
NG
Перейдите к шагу 5
OK
4.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 - ЩИТОК ПРИБОРОВ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв В Главной Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G132-8 (CANH) - G132-19 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 2)
NG
Перейдите к шагу 10
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2
5.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
6.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ECM)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв В Главной Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G134 распределительного блока № 3.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-2 (CANH) - G134-13 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
NG
Перейдите к шагу 8
OK
7.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв В Главной Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G134-1 (CANH) - G134-12 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 3)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3
8.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G134 распределительного блока № 3.

ДАЛЕЕ
9.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЕСМ - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв В Главной Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G56*1 или G58*2 ECM.

*1: Для моделей с 1GR-FE
*2: Для моделей с 1KD-FTV

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Для моделей с 1GR-FE
    Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G56-32 (CANH) - G56-31 (CANL)Зажигание выключено108-132 Ом
  • Для моделей с 1KD-FTV
    Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G58-35 (CANH) - G58-36 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*AДля моделей с 1GR-FE
*BДля моделей с 1KD-FTV
*aВид сзади разъема со стороны жгута проводов
(к ECM)
Результат
РезультатСледующий шаг
OK (для моделей с 1GR-FE)А
OK (для моделей с 1KD-FTV)B
NGC
B
ЗАМЕНИТЕ ECM
C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ECM (ECM - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)
А
ЗАМЕНИТЕ ECM
10.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем G132 распределительного блока № 2.

ДАЛЕЕ
11.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЩИТОК ПРИБОРОВ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв В Главной Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем A72 распределительного блока № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A72-10 (CANH) - A72-21 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 1)
NG
Перейдите к шагу 13
OK
12.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв В Главной Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A72-9 (CANH) - A72-20 (CANL)Зажигание выключено108-132 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к разъему распределительного блока № 1)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2)
OK
ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1
13.ПОДСОЕДИНИТЕ РАЗЪЕМ

Подсоедините разъем A72 распределительного блока № 1.

ДАЛЕЕ
14.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЩИТОК ПРИБОРОВ - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Обрыв В Главной Шине Can. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G6 щитка приборов.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G6-40 (CANH) - G6-39 (CANL)Зажигание выключено108 - 132 Ом
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к щитку приборов в сборе)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЩИТКУ ПРИБОРОВ (ЩИТОК ПРИБОРОВ - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)
OK
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Полного Привода

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ПОЛНОГО ПРИВОДА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПОЛНОГО ПРИВОДА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Прекращение обмена данными с ЭБУ полного привода

ОПИСАНИЕ

НеисправностьПризнакНеисправный участок
Прекращение обмена данными с ЭБУ полного привода Выполняется любое из следующих условий:
В окне "Bus Check" (проверка шин связи) не отображается "Four Wheel Drive Control" (управление полным приводом).
Относится к "Режиму прекращения обмена данными с ЭБУ полного привода" в "Таблице комбинаций кодов DTC".
Цепь питания ЭБУ полного привода
Вспомогательная шина или разъем ЭБУ полного привода
ЭБУ полного привода

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Полного Привода. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ПОЛНОГО ПРИВОДА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Полного Привода. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G53 ЭБУ полного привода.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G53-19 (CANH) - G53-20 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ полного привода)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ ПОЛНОГО ПРИВОДА (CANH, CANL)
OK
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПОЛНОГО ПРИВОДА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Полного Привода. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G54 ЭБУ полного привода.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    G54-4 (GND) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G54-3 (IG) - массаЗажигание включено (IG)11-14 В
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ полного привода)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ ЭБУ ПОЛНОГО ПРИВОДА № 2

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Дисплеем С Системой Навигации В Сборе

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ДИСПЛЕЯ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Прекращение обмена данными с дисплеем с системой навигации в сборе

ОПИСАНИЕ

НеисправностьПризнакНеисправный участок
Прекращение обмена данными с дисплеем с системой навигации в сборе Выполняется любое из следующих условий:
В окне "Bus Check" (проверка шин) не отображается "AVN1".
Относится к "Режиму прекращения обмена данными с дисплеем с системой навигации в сборе" в "Таблице комбинации кодов DTC".
Источник питания или внутренние цепи дисплея модуля системы навигации и индикации (AVN)
Вспомогательная шина или разъем дисплея модуля системы навигации и индикации (AVN)
Дисплей модуля системы навигации и индикации (AVN)
Только для моделей с системой навигации.

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Дисплеем С Системой Навигации В Сборе. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ДИСПЛЕЯ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Дисплеем С Системой Навигации В Сборе. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем H4 дисплея модуля системы навигации и индикации (AVN).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    H4-21 (CANH) - H4-22 (CANL)Зажигание выключено 54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к дисплею модуля системы навигации и индикации [AVN])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ДИСПЛЕЯ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ (CANH, CANL)
OK
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Дисплеем С Системой Навигации В Сборе. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H4-10 (GND1) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H4-1 (+B1) - массаВсегда11-14 В
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к дисплею модуля системы навигации и индикации [AVN])
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Центральным Блоком Управления Системы Srs

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ SRS)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Прекращение обмена данными с центральным блоком управления системы SRS

ОПИСАНИЕ

НеисправностьПризнакНеисправный участок
Прекращение обмена данными с центральным блоком управления системы SRSВыполняется любое из следующих условий:
В окне "Bus Check" (проверка шин) не отображается "SRS Airbag" (подушки безопасности системы SRS).
Относится к "Режиму прекращения обмена данными с центральным блоком управления системы SRS" в "Таблице комбинации кодов DTC"
Источник питания или центральный блок управления системы SRS
Вспомогательная шина или разъем центрального блока управления системы SRS
Центральный блок управления системы SRS

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Центральным Блоком Управления Системы Srs. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ SRS)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Центральным Блоком Управления Системы Srs. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G1 центрального блока управления системы SRS.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G1-13 (CANH) - G1-22 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к центральному блоку управления системы SRS)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ SRS (CANH, CANL)
OK
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Центральным Блоком Управления Системы Srs. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    G1-25 (Е1) - массаВсегдаМенее 1 Ом
    G1-26 (E2) - масса

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G1-21 (IG2) - массаВыключатель зажигания в состоянии ON (ВКЛ) (IG)11-14 В
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к центральному блоку управления системы SRS)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Сертификации

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СЕРТИФИКАЦИИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Прекращение обмена данными с ЭБУ сертификации

ОПИСАНИЕ

НеисправностьПризнакиНеисправный участок
Прекращение обмена данными с ЭБУ сертификацииВыполняется любое из следующих условий:
На экране портативного диагностического прибора не отображается "Entry & Start / Wireless Tuner" (система посадки и запуска / приемник системы дистанционного управления).
Относится к "Режиму прекращения обмена данными с ЭБУ сертификации" в "Таблице комбинаций кодов DTC".
Цепь питания или внутренняя неисправность ЭБУ сертификации
Вспомогательная шина или разъем ЭБУ сертификации
ЭБУ сертификации

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Сертификации. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • Управление выключателем зажигания, любыми выключателями, связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СЕРТИФИКАЦИИ)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Сертификации. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G38 ЭБУ сертификации.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G38-9 (CANH) - G38-10 (CANL)Зажигание выключено54 - 69 Ом
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ сертификации)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ СЕРТИФИКАЦИИ (CANH, CANL)
OK
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Сертификации. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    G38-15 (E) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G38-1 (+B) - массаВсегда11 - 14 В
    G38-16 (IG) - массаЗажигание включено (IG)11 - 14 В
    G38-17 (CUTB) - массаВсегда11 - 14 В
Обозначения на рисунке
*aВид сзади разъема со стороны жгута проводов
(к ЭБУ сертификации)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Щитка Приборов

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СЕТИ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением и системой посадки и запуска) - Прекращение обмена данными с ЭБУ щитка приборов

ОПИСАНИЕ

НеисправностьПризнакНеисправный участок
Прекращение обмена данными с ЭБУ щитка приборовВыполняется любое из следующих условий:
В окне "Bus Check" (проверка шин) не отображается "Combination Meter" (щиток приборов).
Относится к "Режиму прекращения обмена данными с ЭБУ щитка приборов" в "Таблице комбинации кодов DTC"
Источник питания или внутренняя неисправность щитка приборов в сборе
Щиток приборов в сборе

СХЕМА СОЕДИНЕНИЙ

Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Щитка Приборов. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Система Передачи Данных Can (Для Моделей С Правосторонним Рулевым Управлением И Системой Посадки И Запуска) - Прекращение Обмена Данными С Эбу Щитка Приборов. СЕТИ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем G6 щитка приборов.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    G6-1 (EP) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    G6-26 (B) - массаВсегда11 – 14 В
    G6-28 (IG+) - массаЗажигание включено (IG)11 - 14 В
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к щитку приборов в сборе)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ
