Измерьте напряжение в соответствии со значениями, приведенными в таблице.

• Номинальное напряжение:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H31-1 (MUTE) - масса	Выключатель зажигания включен (ACC), аудиосистема осуществляет воспроизведение	Более 3,5 В
  	Аудиосистема выполняет смену режимов	Менее 1 В

Отсоедините разъем H38 радиоприемника.

Отсоедините разъем H31 компонентного стереоусилителя.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H38-7 (MUTE) - H31-1 (MUTE)	Всегда	Менее 1 Ом
  H38-7 (MUTE) - масса	Всегда	10 кОм или более

Отсоедините разъем H40 ЭБУ мультимедийного интерфейса.

Отсоедините разъем H36 переходника стереогнезда.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H40-2 (UDI+) - H36-3 (CDR-)	Всегда	Менее 1 Ом
  H40-3 (UDI-) - H36-2 (CDR+)	Всегда	Менее 1 Ом
  H40-2 (UDI+) - масса	Всегда	10 кОм или более
  H40-3 (UDI-) - масса	Всегда	10 кОм или более

Отсоедините разъем H28 радиоприемника.

Отсоедините разъем H39 переходника стереогнезда № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H28-17 (ALI) - H39-6 (ALO)	Всегда	Менее 1 Ом
  H28-15 (ARI) - H39-5 (ARO)	Всегда	Менее 1 Ом
  H28-16 (ASGN) - H39-7 (ASGN)	Всегда	Менее 1 Ом
  H28-18 (AGND) - H39-9 (AGND)	Всегда	Менее 1 Ом
  H28-19 (AUXI) - H39-8 (AUXO)	Всегда	Менее 1 Ом
  H28-17 (ALI) - масса	Всегда	10 кОм или более
  H28-15 (ARI) - масса	Всегда	10 кОм или более
  H28-16 (ASGN) - масса	Всегда	10 кОм или более
  H28-19 (AUXI) - масса	Всегда	10 кОм или более
  H28-18 (AGND) - масса	Всегда	10 кОм или более

Отсоедините разъем H33 ЭБУ мультимедийного интерфейса.

Отсоедините разъем H36 радиоприемника.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H33-2 (URO+) - H36-2 (CDR+)	Всегда	Менее 1 Ом
  H33-3 (URO-) - H36-3 (CDR-)	Всегда	Менее 1 Ом
  H33-4 (ULO+) - H36-4 (CDL+)	Всегда	Менее 1 Ом
  H33-5 (ULO-) - H36-5 (CDL-)	Всегда	Менее 1 Ом
  H33-1 (USD1) - масса	Всегда	10 кОм или более
  H33-2 (URO+) - масса	Всегда	10 кОм или более
  H33-3 (URO-) - масса	Всегда	10 кОм или более
  H33-4 (ULO+) - масса	Всегда	10 кОм или более
  H33-5 (ULO-) - масса	Всегда	10 кОм или более

Отсоедините разъем H38 радиоприемника.

Отсоедините разъем H31 компонентного стереоусилителя.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H38-9 (L+) - H31-3 (L+)	Всегда	Менее 1 Ом
  H38-19 (L-) - H31-2 (L-)	Всегда	Менее 1 Ом
  H38-8 (R+) - H31-5 (R+)	Всегда	Менее 1 Ом
  H38-18 (R-) - H31-4 (R-)	Всегда	Менее 1 Ом
  H38-10 (SLD) - масса	Всегда	10 кОм или более
  H38-9 (L+) - масса	Всегда	10 кОм или более
  H38-19 (L-) - масса	Всегда	10 кОм или более
  H38-8 (R+) - масса	Всегда	10 кОм или более
  H38-18 (R-) - масса	Всегда	10 кОм или более

Определите неисправные динамики.

Определите неисправные динамики.

Отсоедините разъем J4*1 и/или K3*2 переднего динамика № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 - 2	Всегда	4,0 Ом

Отсоедините разъем J4*1 и/или K3*2 переднего динамика № 1.

Отсоедините разъем H34*1 и/или H35*2 переднего динамика № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:
• Для правой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  J4-1- H34-4 (+)	Всегда	Менее 1 Ом
  J4-2 - H34-2 (-)	Всегда	Менее 1 Ом
  J4-1 - масса	Всегда	10 кОм или более
  J4-2 - масса	Всегда	10 кОм или более

• Для левой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  K3-1 - H35-4 (+)	Всегда	Менее 1 Ом
  K3-2 - H35-2 (-)	Всегда	Менее 1 Ом
  K3-1 - масса	Всегда	10 кОм или более
  K3-2 - масса	Всегда	10 кОм или более

Отсоедините разъем H34*1 и/или H35*2 переднего динамика № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:
• Для правой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  3 (TWR+) - 4 (+)	Всегда	Менее 1 Ом
  1(TWR-) - 2(-)	Всегда	Менее 1 Ом

• Для левой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  3 (TWL+) - 4 (+)	Всегда	Менее 1 Ом
  1 (TWL-) - 2 (-)	Всегда	Менее 1 Ом

Отсоедините разъем H34*1 и/или H35*2 переднего динамика № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:
• Для правой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  3 (TWR+) - 1 (TWR-)	Всегда	4 Ом

• Для левой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  3 (TWL+) - 1 (TWL-)	Всегда	4 Ом

Отсоедините разъем H29 радиоприемника.

Отсоедините разъем H34*1 и/или H35*2 переднего динамика № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:
• Для правой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H29-1 (FR+) - H34-3 (TWR+)	Всегда	Менее 1 Ом
  H29-5 (FR-) - H34-1 (TWR-)	Всегда	Менее 1 Ом
  H29-1 (FR+) - масса	Всегда	10 кОм или более
  H29-5 (FR-) - масса	Всегда	10 кОм или более

• Для левой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H29-2 (FL+) - H35-3 (TWL+)	Всегда	Менее 1 Ом
  H29-6 (FL-) - H35-1 (TWL-)	Всегда	Менее 1 Ом
  H29-2 (FL+) - масса	Всегда	10 кОм или более
  H29-6 (FL-) - масса	Всегда	10 кОм или более

Для 5-дверных моделей:

Отсоедините разъемы L1*1 и/или M1*2 заднего динамика № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 - 2	Всегда	4 Ом

Для 3-дверных моделей:

Отсоедините разъемы Q32*1 и/или R37*2 заднего динамика № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 - 2	Всегда	4 Ом

Отсоедините разъем H27 радиоприемника.

Для 5-дверных моделей:

Отсоедините разъем L1*1 и/или M1*2 заднего динамика № 1.

Для 3-дверных моделей:

Отсоедините разъемы Q32*1 и/или R37*2 заднего динамика № 1 в сборе.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:
• Для правой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H27-1 (RR+) - L1-1	Всегда	Менее 1 Ом
  H27-3 (RR-) - L1-2	Всегда	Менее 1 Ом
  H27-1 (RR+) - Q32-1	Всегда	Менее 1 Ом
  H27-3 (RR-) - Q32-2	Всегда	Менее 1 Ом
  H27-1 (RR+) - масса	Всегда	10 кОм или более
  H27-3 (RR-) - масса	Всегда	10 кОм или более

• Для левой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H27-2 (RL+) - M1-1	Всегда	Менее 1 Ом
  H27-6 (RL-) - M1-2	Всегда	Менее 1 Ом
  H27-2 (RL+) - R37-1	Всегда	Менее 1 Ом
  H27-6 (RL-) - R37-2	Всегда	Менее 1 Ом
  H27-2 (RL+) - масса	Всегда	10 кОм или более
  H27-6 (RL-) - масса	Всегда	10 кОм или более

Определите неисправные динамики.

Определите неисправные динамики.

Отсоедините разъем H10*1 и/или H13*2 переднего динамика № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 - 2	Всегда	4,0 Ом

Отсоедините разъем H10*1 и/или H13*2 переднего динамика № 1.

Отсоедините разъем H21*1 и/или H22*2 переднего динамика № 3.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:
• Для правой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H10-2 - H21-3 (+)	Всегда	Менее 1 Ом
  H10-1 - H21-4 (-)	Всегда	Менее 1 Ом
  H10-1 - Масса	Всегда	10 кОм или более
  H10-2 - Масса	Всегда	10 кОм или более

• Для левой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H13-2 - H22-3 (+)	Всегда	Менее 1 Ом
  H13-1 - H22-4 (-)	Всегда	Менее 1 Ом
  H13-1 - масса	Всегда	10 кОм или более
  H13-2 - масса	Всегда	10 кОм или более

Отсоедините разъем H21*1 и/или H22*2 переднего динамика № 3.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:
• Для правой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 (TWR+) - 3 (+)	Всегда	Менее 1 Ом
  2 (TWR-) - 4 (-)	Всегда	Менее 1 Ом

• Для левой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 (TWL+) - 3 (+)	Всегда	Менее 1 Ом
  2 (TWL-) - 4 (-)	Всегда	Менее 1 Ом

Временно замените передний динамик № 3 новым или заведомо исправным

Убедитесь, что динамик звучит нормально.

• OK:
• Неисправность пропала.

Отсоедините разъем H7 компонентного стереоусилителя.

Отсоедините разъем H21*1 и/или H22*2 переднего динамика № 3.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:
• Для правой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H7-2 (FR+) - H21-1 (TWR+)	Всегда	Менее 1 Ом
  H7-6 (FR-) - H21-2 (TWR-)	Всегда	Менее 1 Ом
  H7-2 (FR+) - масса	Всегда	10 кОм или более
  H7-6 (FR-) - масса	Всегда	10 кОм или более

• Для левой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H7-1 (FL+) - H22-1 (TWL+)	Всегда	Менее 1 Ом
  H7-5 (FL-) - H22-2 (TWL-)	Всегда	Менее 1 Ом
  H7-1 (FL+) - масса	Всегда	10 кОм или более
  H7-5 (FL-) - масса	Всегда	10 кОм или более

Отсоедините разъем J4*1 и/или K3*2 переднего динамика № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 - 2	Всегда	4,0 Ом

Отсоедините разъем H12 компонентного стереоусилителя.

Отсоедините разъем J4*1 и/или K3*2 переднего динамика № 2.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:
• Для правой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H12-10 (WFR+) - J4-1	Всегда	Менее 1 Ом
  H12-9 (WFR-) - J4-2	Всегда	Менее 1 Ом
  H12-10 (WFR+) - масса	Всегда	10 кОм или более
  H12-9 (WFR-) - масса	Всегда	10 кОм или более

• Для левой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H12-3 (WFL+) - K3-1	Всегда	Менее 1 Ом
  H12-8 (WFL-) - K3-2	Всегда	Менее 1 Ом
  H12-3 (WFL+) - масса	Всегда	10 кОм или более
  H12-8 (WFL-) - масса	Всегда	10 кОм или более

Отсоедините разъем H14 переднего динамика № 4.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 - 2	Всегда	6,0 Ом

Отсоедините разъем H7 компонентного стереоусилителя.

Отсоедините разъем H14 переднего динамика № 4.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H7-8 (CTR+) - H14-2	Всегда	Менее 1 Ом
  H7-7 (CTR-) - H14-1	Всегда	Менее 1 Ом
  H7-8 (CTR+) - масса	Всегда	10 кОм или более
  H7-7 (CTR-) - масса	Всегда	10 кОм или более

Для 5-дверных моделей:

Отсоедините разъем L1*1 и/или M1*2 заднего динамика № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 - 2	Всегда	4,0 Ом

Для 3-дверных моделей:

Отсоедините разъемы Q32*1 и/или R37*2 заднего динамика № 1 в сборе.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 - 2	Всегда	4,0 Ом

Отсоедините разъем H12 компонентного стереоусилителя.

Для 5-дверных моделей:

Отсоедините разъем L1*1 и/или M1*2 заднего динамика № 1.

Для 3-дверных моделей:

Отсоедините разъемы Q32*1 и/или R37*2 заднего динамика № 1 в сборе.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:
• Для правой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H12-5 (RR+) - L1-1	Всегда	Менее 1 Ом
  H12-12 (RR-) - L1-2	Всегда	Менее 1 Ом
  H12-5 (RR+) - Q32-1	Всегда	Менее 1 Ом
  H12-12 (RR-) - Q32-2	Всегда	Менее 1 Ом
  H12-5 (RR+) - масса	Всегда	10 кОм или более
  H12-12 (RR-) - масса	Всегда	10 кОм или более

• Для левой стороны:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H12-4 (RL+) - M1-1	Всегда	Менее 1 Ом
  H12-11 (RL-) - M1-2	Всегда	Менее 1 Ом
  H12-4 (RL+) - R37-1	Всегда	Менее 1 Ом
  H12-11 (RL-) - R37-2	Всегда	Менее 1 Ом
  H12-4 (RL+) - масса	Всегда	10 кОм или более
  H12-11 (RL-) - масса	Всегда	10 кОм или более

Проверьте, включается ли подсветка радиоприемника, выключателей на рулевом колесе, перчаточного ящика или других устройств (выключатель аварийной сигнализации, датчик положения селектора передач и т.д.) при нахождении переключателя освещения в положении HEAD или TAIL.

Отсоедините разъем G40 витого кабеля в сборе.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

• Номинальное напряжение:

• Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
  G40-12 (IL+2) - масса	Переключатель освещения в положении TAIL или HEAD	11 - 14 В

Снимите разъем переключателя на рулевом колеса .

Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 5 (IL+2), а отрицательный (-) – к контакту 8 (EAU) разъема переключателей на рулевом колесе.

Проверьте, включается ли подсветка переключателей на рулевом колесе.

• OK:
• Подсветка переключателей на рулевом колесе включается.

Снимите витой кабель в сборе .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  8 (EAU) - 4 (EAU)	Витой кабель повернут на 2,5 оборота против часовой стрелки	Менее 1 Ом
  	Витой кабель находится в центральном положении
  	Витой кабель повернут на 2,5 оборота по часовой стрелке
  5 (IL+2) - 12 (IL+2)	Витой кабель повернут на 2,5 оборота против часовой стрелки
  	Витой кабель находится в центральном положении
  	Витой кабель повернут на 2,5 оборота по часовой стрелке

• ПРЕДОСТЕРЕЖЕНИЕ:

• Витой кабель является важной частью системы подушек безопасности (SRS). Неправильно снятый или установленный витой кабель может помешать развертыванию подушки безопасности. Обязательно изучите раздел "Меры предосторожности при работе с системой SRS" .

Отсоедините разъем H28 радиоприемника.

Отсоедините разъем G40 витого кабеля в сборе.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H28-6 (SWG) - G40-4 (EAU)	Всегда	Менее 1 Ом
  H28-6 (SWG) - масса	Всегда	10 кОм или более

Для моделей с 6 динамиками:

Отсоедините разъем H29 радиоприемника.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

• Номинальное напряжение:

• Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
  H29-10 (ILL+) - масса	Переключатель освещения в положении TAIL или HEAD	11-14 В

Обозначения на рисунке

*a	Вид спереди разъема со стороны жгута проводов: (к радиоприемнику в сборе)

Для моделей с 9 динамиками:

Отсоедините разъем H38 радиоприемника.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

• Номинальное напряжение:

• Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
  H38-2 (ILL+) - масса	Переключатель освещения в положении TAIL или HEAD	11-14 В

Обозначения на рисунке

*a	Вид спереди разъема со стороны жгута проводов: (к радиоприемнику в сборе)

Для моделей с 6 динамиками:

Отсоедините разъем H29 радиоприемника.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H29-5 (GND) - масса	Всегда	Менее 1 Ом

Обозначения на рисунке

*a	Вид спереди разъема со стороны жгута проводов: (к радиоприемнику в сборе)

Для моделей с 9 динамиками:

Отсоедините разъем H38 радиоприемника.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H38-12 (ILL-) - масса	Всегда	Менее 1 Ом

Обозначения на рисунке

*a	Вид спереди разъема со стороны жгута проводов: (к радиоприемнику в сборе)

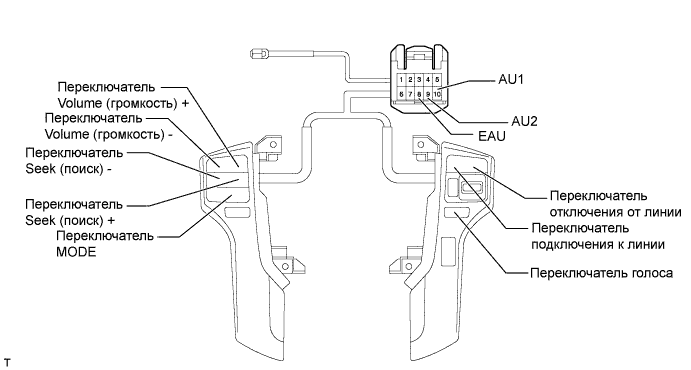

Снимите переключатель на рулевом колеса в сборе

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
  10 (AU1) - 8 (EAU)	Ни один переключатель не нажат	95-105 кОм
  	Нажатие выключателя "Seek+" (поиск+)	Менее 2,5 Ом
  	Нажатие выключателя "Seek-" (поиск-)	313 - 345 Ом
  	Нажатие выключателя "Volume+" (громкость+)	950 - 1050 Ом
  	Нажатие выключателя "Volume-" (громкость-)	2955 - 3265 Ом
  9 (AU2) - 8 (EAU)	Ни один переключатель не нажат	95-105 кОм
  	Нажатие переключателя "MODE" (режим)	Менее 2,5 Ом
  	Нажатие выключателя "On Hook" (отключение от линии)	313 - 345 Ом
  	Нажатие переключателя "Off Hook" (подключение к линии)	950 - 1050 Ом
  	Нажатие выключателя "Voice" (голос)	2955 - 3265 Ом

Снимите витой кабель в сборе .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Режим	Заданные условия
  8 (EAU) - 4 (EAU)	Витой кабель повернут на 2,5 оборота против часовой стрелки	Менее 1 Ом
  	Витой кабель находится в центральном положении
  	Витой кабель повернут на 2,5 оборота по часовой стрелке
  10 (AU1) - 6 (AU1)	Витой кабель повернут на 2,5 оборота против часовой стрелки
  	Витой кабель находится в центральном положении
  	Витой кабель повернут на 2,5 оборота по часовой стрелке
  9 (AU2) - 5 (AU2)	Витой кабель повернут на 2,5 оборота против часовой стрелки
  	Витой кабель находится в центральном положении
  	Витой кабель повернут на 2,5 оборота по часовой стрелке

• ПРЕДОСТЕРЕЖЕНИЕ:

• Витой кабель является важной частью системы подушек безопасности (SRS). Неправильно снятый или установленный витой кабель может помешать развертыванию подушки безопасности. Обязательно изучите раздел "Меры предосторожности при работе с системой SRS" .

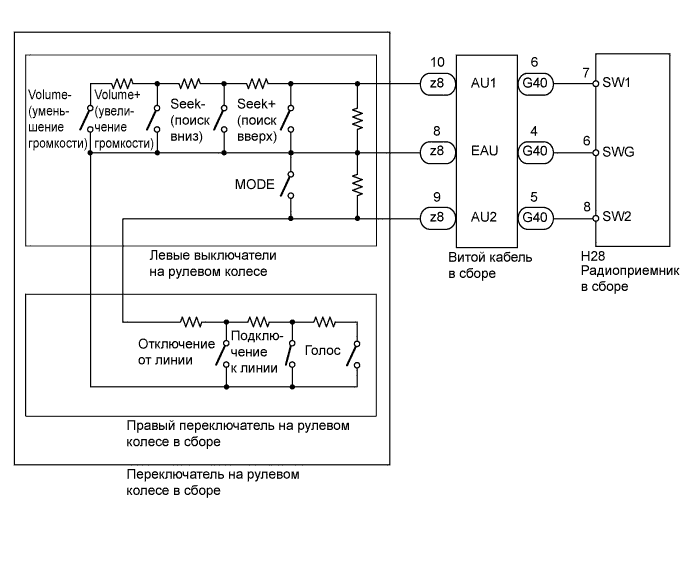

Отсоедините разъем H28 радиоприемника.

Отсоедините разъем G40 витого кабеля в сборе.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H28-7 (SW1) - G40-6 (AU1)	Всегда	Менее 1 Ом
  H28-8 (SW2) - G40-5 (AU2)	Всегда	Менее 1 Ом
  H28-6 (SWG) - G40-4 (EAU)	Всегда	Менее 1 Ом
  H28-7 (SW1) - масса	Всегда	10 кОм или более
  H28-8 (SW2) - масса	Всегда	10 кОм или более
  H28-6 (SWG) - масса	Всегда	10 кОм или более

Отсоедините USB-устройство или iPod от переходника стереогнезда.

Проверьте, имеются ли в USB-устройстве или устройстве "iPod" файлы, пригодные для воспроизведения.

• УКАЗАНИЕ:

• Сведения о файлах, пригодных для воспроизведения, можно найти в разделе "Описание системы" .

Убедитесь, что USB-устройство имеет поддерживаемый формат, либо "iPod" имеет совместимую версию.

• УКАЗАНИЕ:

• Сведения о поддерживаемых форматах и версиях можно найти в разделе "Описание системы".

Удалите все файлы с USB-устройства или устройства "iPod" и отформатируйте/восстановите его.

Снова сохраните данные и проверьте, воспроизводятся ли записи с использованием автомобильной аппаратуры.

• ПРИМЕЧАНИЕ:

• Форматирование USB-устройства или восстановление устройства "iPod" приводит к удалению всех музыкальных записей с устройства.

• Перед выполнением такой операции убедитесь, что существуют резервные копии музыкальных записей.

• OK:
• Неисправность пропала.

Выключите зажигание.

Поверните замок зажигания в положение ACC.

Подсоедините заведомо исправное USB-устройство или iPod к переходнику стереогнезда.

• УКАЗАНИЕ:

Проверьте, опознается ли USB-устройство или "iPod" радиоприемником, либо отображается ли на экране такая информация, как название дорожки, исполнитель и название альбома.
