Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Питания Эбу Мультимедийного Интерфейса

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - АУДИОСИСТЕМА / ВИДЕОСИСТЕМА

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЭБУ МУЛЬТИМЕДИЙНОГО ИНТЕРФЕЙСА

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ МУЛЬТИМЕДИЙНОГО ИНТЕРФЕЙСА - РАДИОПРИЕМНИК)

АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей без системы навигации) - Цепь питания ЭБУ мультимедийного интерфейса

ОПИСАНИЕ

Эта цепь обеспечивает питание ЭБУ мультимедийного интерфейса.


СХЕМА СОЕДИНЕНИЙ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Питания Эбу Мультимедийного Интерфейса. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЭБУ МУЛЬТИМЕДИЙНОГО ИНТЕРФЕЙСА
Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Питания Эбу Мультимедийного Интерфейса. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем H33 ЭБУ мультимедийного интерфейса.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H33-12 (+B) - H33-7 (GND)Всегда11 – 14 В
    H33-11 (ACC) - H33-7 (GND)Замок зажигания в положении ACC11 – 14 В
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к ЭБУ мультимедийного интерфейса)
NG
Перейдите к шагу 2
OK
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ МУЛЬТИМЕДИЙНОГО ИНТЕРФЕЙСА - РАДИОПРИЕМНИК)

Отсоедините разъем H33 ЭБУ мультимедийного интерфейса.

Отсоедините разъем H36 радиоприемника.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H33-11 (ACC) - H36-11 (ACC)ВсегдаМенее 1 Ом
    H33-12 (+B) - H36-12 (+B)ВсегдаМенее 1 Ом
    H33-7 (GND) - H36-7 (GND)ВсегдаМенее 1 Ом
    H33-11 (ACC) - массаВсегда10 кОм или более
    H33-12 (B+) - массаВсегда10 кОм или более
    H33-7 (GND) - массаВсегда10 кОм или более
Результат
РезультатСледующий шаг
OK (для моделей без вспомогательного индикатора)А
OK (для моделей со вспомогательным индикатором)B
NGC
B
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Питания Компонентного Стереоусилителя

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - АУДИОСИСТЕМА / ВИДЕОСИСТЕМА

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей без системы навигации) - Цепь питания компонентного стереоусилителя

ОПИСАНИЕ

Эта цепь обеспечивает питание компонентного стереоусилителя в сборе.

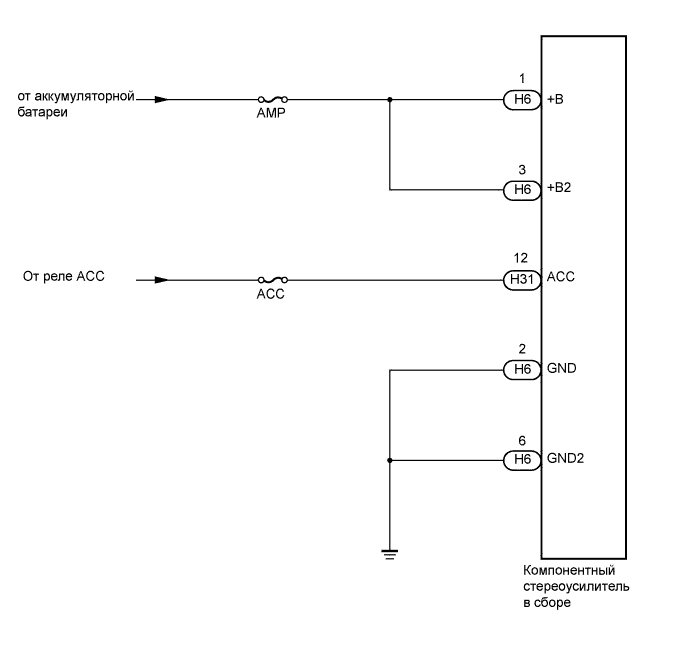

СХЕМА СОЕДИНЕНИЙ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Питания Компонентного Стереоусилителя. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Питания Компонентного Стереоусилителя. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъемы H6 и H31 компонентного стереоусилителя.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H6-2 (GND) - массаВсегдаМенее 1 Ом
    H6-6 (GND2) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H6-1 (+B) - массаВсегда11 – 14 В
    H6-3 (+B2) - массаВсегда11 – 14 В
    H31-12 (ACC) - массаЗамок зажигания в положении ACC11 – 14 В
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к компонентному стереоусилителю в сборе)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Питания Радиоприемника

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - АУДИОСИСТЕМА / ВИДЕОСИСТЕМА

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей без системы навигации) - Цепь питания радиоприемника

ОПИСАНИЕ

Данная цепь обеспечивает питание для радиоприемника.


СХЕМА СОЕДИНЕНИЙ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Питания Радиоприемника. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Питания Радиоприемника. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Для моделей с 6 динамиками


Отсоедините разъем H29 радиоприемника.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H29-7 (GND) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H29-4 (B) - массаВсегда11 – 14 В
    H29-3 (ACC) - массаЗамок зажигания в положении ACC11 – 14 В
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к радиоприемнику в сборе)
Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Питания Радиоприемника. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Для моделей с 9 динамиками


Отсоедините разъем H38 радиоприемника.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H38-20 (GND) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H38-1 (B) - массаВсегда11 – 14 В
    H38-11 (ACC) - массаЗамок зажигания в положении ACC11 – 14 В
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к радиоприемнику в сборе)
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Модулем Громкой Связи Bluetooth

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - АУДИОСИСТЕМА / ВИДЕОСИСТЕМА

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОПРЕДЕЛИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

ПРОВЕРЬТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ УСТРОЙСТВА, СООТВЕТСТВУЮЩЕГО ВСПОМОГАТЕЛЬНОМУ КОДУ

ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - УСТРОЙСТВО, УКАЗЫВАЕМОЕ ПОСРЕДСТВОМ ВСПОМОГАТЕЛЬНОГО КОДА)

ЗАМЕНИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей без системы навигации) - Ошибка обмена данными с модулем громкой связи "Bluetooth"

СХЕМА СОЕДИНЕНИЙ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Модулем Громкой Связи Bluetooth. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ОПРЕДЕЛИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

Войдите в режим диагностики.

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Модулем Громкой Связи Bluetooth. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Нажмите кнопку переключателя настройки "channel 3" для перехода в "режим отображения подробной информации".

Идентифицируйте устройство по вспомогательному коду.

  • УКАЗАНИЕ:
В примере, показанном на рисунке, устройством, соответствующим вспомогательному коду, является устройство "190 (радиоприемник)".
Более подробную информацию об отображении DTC см. в разделе "Проверка / сброс кодов DTC" .
ДАЛЕЕ
2.ПРОВЕРЬТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

Выберите устройство, указываемое посредством вспомогательного кода.

  • УКАЗАНИЕ:
  • Модуль громкой связи "Bluetooth" встроен в радиоприемник. При наличии проблем со связью между модулем громкой связи "Bluetooth" и радиоприемником замените радиоприемник в сборе.
Таблица устройств
УстройствоСледующий шаг
Другие компоненты, кроме модуля громкой связи "Bluetooth"А
Модуль громкой связи "Bluetooth" (19D) (для моделей без вспомогательного индикатора)B
Модуль громкой связи "Bluetooth" (19D) (для моделей со вспомогательным индикатором)C
B
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
C
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
А
3.ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ УСТРОЙСТВА, СООТВЕТСТВУЮЩЕГО ВСПОМОГАТЕЛЬНОМУ КОДУ

Проверьте цепь питания устройства, соответствующего вспомогательному коду.

  • УКАЗАНИЕ:
  • Если цепь питания функционирует нормально, перейдите к следующему шагу.
Таблица устройств
УстройствоСледующий шаг
ЭБУ мультимедийного интерфейса (388)Цепь питания ЭБУ мультимедийного интерфейса
Компонентный стереоусилитель (440)*Цепь питания компонентного стереоусилителя
*: Для моделей с 9 динамиками
ДАЛЕЕ
4.ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ
Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Модулем Громкой Связи Bluetooth. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъемы H38* и H36 радиоприемника.

*: Для моделей с 9 динамиками

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H38-5 (ATX+) - H38-15 (ATX-)*Всегда60–80 Ом
    H36-9 (TXM+) - H36-10 (TXM-)Всегда60–80 Ом
*: Для моделей с 9 динамиками
Обозначения на рисунке
*AДля моделей с 9 динамиками
Результат
РезультатСледующий шаг
OKА
NG (для моделей без вспомогательного индикатора)B
NG (для моделей со вспомогательным индикатором)C
B
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
C
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
А
5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - УСТРОЙСТВО, УКАЗЫВАЕМОЕ ПОСРЕДСТВОМ ВСПОМОГАТЕЛЬНОГО КОДА)
  • УКАЗАНИЕ:
Начинайте проверку с цепи, находящейся вблизи устройства, указанного посредством вспомогательного кода.
Подробное описание разъемов см. в разделе "Контакты ЭБУ" .

Используя приведенную ниже схему соединений, проверьте цепь AVC-LAN между модулем громкой связи "Bluetooth" и устройством, указываемым посредством вспомогательного кода.


Отсоедините все разъемы между модулем громкой связи "Bluetooth" и устройством, указываемым посредством вспомогательного кода.

Проверьте, нет ли обрыва или короткого замыкания в цепи AVC-LAN между модулем громкой связи "Bluetooth" и устройством, указываемым посредством вспомогательного кода.

  • OK:
  • Не должно наблюдаться обрыва или короткого замыкания цепи.
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
6.ЗАМЕНИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

Замените устройство, соответствующее вспомогательному коду, и проверьте, проявляется ли неисправность повторно.

  • OK:
  • Неисправность пропала.
Результат
РезультатСледующий шаг
OKА
NG (для моделей без вспомогательного индикатора)B
NG (для моделей со вспомогательным индикатором)C
B
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
C
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
А
КОНЕЦ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Эбу Мультимедийного Интерфейса

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - АУДИОСИСТЕМА / ВИДЕОСИСТЕМА

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОПРЕДЕЛИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ УСТРОЙСТВА, СООТВЕТСТВУЮЩЕГО ВСПОМОГАТЕЛЬНОМУ КОДУ

ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - УСТРОЙСТВО, УКАЗЫВАЕМОЕ ПОСРЕДСТВОМ ВСПОМОГАТЕЛЬНОГО КОДА)

ЗАМЕНИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей без системы навигации) - Ошибка обмена данными с ЭБУ мультимедийного интерфейса

СХЕМА СОЕДИНЕНИЙ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Эбу Мультимедийного Интерфейса. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ОПРЕДЕЛИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

Войдите в режим диагностики.

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Эбу Мультимедийного Интерфейса. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Нажмите переключатель настройки "channel 2" для перехода в "режим отображения подробной информации".

Идентифицируйте устройство по вспомогательному коду.

  • УКАЗАНИЕ:
В примере, показанном на рисунке, устройством, соответствующим вспомогательному коду, является устройство "190 (радиоприемник)".
Более подробную информацию об отображении DTC см. в разделе "Проверка / сброс кодов DTC" .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ УСТРОЙСТВА, СООТВЕТСТВУЮЩЕГО ВСПОМОГАТЕЛЬНОМУ КОДУ

Проверьте цепь питания устройства, соответствующего вспомогательному коду.


Если цепь питания функционирует нормально, перейдите к следующему шагу.

  • УКАЗАНИЕ:
  • Спутниковый тюнер встроен в радиоприемник. При наличии проблем со связью между спутниковым тюнером и радиоприемником замените радиоприемник в сборе.
Таблица устройств
УстройствоСледующий шаг
Радиоприемник в сборе (190)Цепь питания радиоприемника
Модуль громкой связи "Bluetooth" (19D)
Компонентный стереоусилитель (440)*Цепь питания компонентного стереоусилителя
*: Для моделей с 9 динамиками
ДАЛЕЕ
3.ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ
Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Эбу Мультимедийного Интерфейса. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъемы H38* и H36 радиоприемника.

*: Для моделей с 9 динамиками

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H38-5 (ATX+) - H38-15 (ATX-)*Всегда60–80 Ом
    H36-9 (TXM+) - H36-10 (TXM-)Всегда60–80 Ом
*: Для моделей с 9 динамиками
Обозначения на рисунке
*AДля моделей с 9 динамиками
Результат
РезультатСледующий шаг
OKА
NG (для моделей без вспомогательного индикатора)B
NG (для моделей со вспомогательным индикатором)C
B
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
C
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
А
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - УСТРОЙСТВО, УКАЗЫВАЕМОЕ ПОСРЕДСТВОМ ВСПОМОГАТЕЛЬНОГО КОДА)
  • УКАЗАНИЕ:
Начинайте проверку с цепи, находящейся вблизи устройства, указанного посредством вспомогательного кода.
Подробное описание разъемов см. в разделе "Контакты ЭБУ" .

Используя схему соединений, проверьте цепь AVC-LAN между ЭБУ мультимедийного интерфейса и устройством, указываемым посредством вспомогательного кода.


Отсоедините все разъемы между ЭБУ мультимедийного интерфейса и устройством, указываемым посредством вспомогательного кода.

Проверьте, нет ли обрыва или короткого замыкания в цепи AVC-LAN между ЭБУ мультимедийного интерфейса и устройством, указываемым посредством вспомогательного кода.

  • OK:
  • Не должно наблюдаться обрыва или короткого замыкания цепи.
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
5.ЗАМЕНИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

Замените устройство, соответствующее вспомогательному коду, и проверьте, проявляется ли неисправность повторно.

  • OK:
  • Неисправность пропала.
NG
ЗАМЕНИТЕ ЭБУ МУЛЬТИМЕДИЙНОГО ИНТЕРФЕЙСА
OK
КОНЕЦ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Компонентным Стереоусилителем

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - АУДИОСИСТЕМА / ВИДЕОСИСТЕМА

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОПРЕДЕЛИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ УСТРОЙСТВА, СООТВЕТСТВУЮЩЕГО ВСПОМОГАТЕЛЬНОМУ КОДУ

ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ - УСТРОЙСТВО, УКАЗЫВАЕМОЕ ПОСРЕДСТВОМ ВСПОМОГАТЕЛЬНОГО КОДА)

ЗАМЕНИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей без системы навигации) - Ошибка обмена данными с компонентным стереоусилителем

СХЕМА СОЕДИНЕНИЙ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Компонентным Стереоусилителем. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ОПРЕДЕЛИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

Войдите в режим диагностики.

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Компонентным Стереоусилителем. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Нажмите кнопку переключателя настройки "channel 3" для перехода в "режим отображения подробной информации".

Идентифицируйте устройство по вспомогательному коду.

  • УКАЗАНИЕ:
В примере, показанном на рисунке, устройством, соответствующим вспомогательному коду, является устройство "190 (радиоприемник)".
Более подробную информацию об отображении DTC см. в разделе "Проверка / сброс кодов DTC" .
ДАЛЕЕ
2.ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ УСТРОЙСТВА, СООТВЕТСТВУЮЩЕГО ВСПОМОГАТЕЛЬНОМУ КОДУ

Проверьте цепь питания устройства, соответствующего вспомогательному коду.


Если цепь питания функционирует нормально, перейдите к следующему шагу.

  • УКАЗАНИЕ:
  • Модуль громкой связи "Bluetooth" встроен в радиоприемник.
Таблица устройств
УстройствоСледующий шаг
Модуль громкой связи "Bluetooth" (19D)Цепь питания радиоприемника
Радиоприемник в сборе (190)
ЭБУ мультимедийного интерфейсаЦепь питания ЭБУ мультимедийного интерфейса
ДАЛЕЕ
3.ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ
Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Компонентным Стереоусилителем. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъемы H38 и H36 радиоприемника.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H38-5 (ATX+) - H38-15 (ATX-)Всегда60–80 Ом
    H36-9 (TXM+) - H36-10 (TXM-)Всегда60–80 Ом
Результат
РезультатСледующий шаг
OKА
NG (для моделей без вспомогательного индикатора)B
NG (для моделей со вспомогательным индикатором)C
B
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
C
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
А
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ - УСТРОЙСТВО, УКАЗЫВАЕМОЕ ПОСРЕДСТВОМ ВСПОМОГАТЕЛЬНОГО КОДА)
  • УКАЗАНИЕ:
Начинайте проверку с цепи, находящейся вблизи устройства, указанного посредством вспомогательного кода.
Подробное описание разъемов см. в разделе "Контакты ЭБУ" .

Используя приведенную ниже схему соединений, проверьте цепь AVC-LAN между компонентным стереоусилителем и устройством, указываемым посредством вспомогательного кода.


Отсоедините все разъемы между компонентным стереоусилителем и устройством, указываемым посредством вспомогательного кода.

Проверьте, нет ли обрыва или короткого замыкания в цепи AVC-LAN между компонентным стереоусилителем и устройством, указываемым посредством вспомогательного кода.

  • OK:
  • Не должно наблюдаться обрыва или короткого замыкания цепи.
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
5.ЗАМЕНИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

Замените устройство, соответствующее вспомогательному коду, и проверьте, проявляется ли неисправность повторно.

  • OK:
  • Данная неисправность не возникает.
NG
ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ
OK
КОНЕЦ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Радиоприемником

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - АУДИОСИСТЕМА / ВИДЕОСИСТЕМА

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОПРЕДЕЛИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

ПРОВЕРЬТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ УСТРОЙСТВА, СООТВЕТСТВУЮЩЕГО ВСПОМОГАТЕЛЬНОМУ КОДУ

ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - УСТРОЙСТВО, УКАЗЫВАЕМОЕ ПОСРЕДСТВОМ ВСПОМОГАТЕЛЬНОГО КОДА)

ЗАМЕНИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей без системы навигации) - Ошибка обмена данными с радиоприемником

СХЕМА СОЕДИНЕНИЙ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Радиоприемником. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ОПРЕДЕЛИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

Войдите в режим диагностики.

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Радиоприемником. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Нажмите кнопку переключателя настройки "channel 3" для перехода в "режим отображения подробной информации".

Идентифицируйте устройство по вспомогательному коду.

  • УКАЗАНИЕ:
В примере, показанном на рисунке, устройством, соответствующим вспомогательному коду, является устройство "190 (радиоприемник)".
Более подробную информацию об отображении DTC см. в разделе "Проверка / сброс кодов DTC" .
ДАЛЕЕ
2.ПРОВЕРЬТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

Выберите устройство, сохранившее данный код.

  • УКАЗАНИЕ:
  • Модуль громкой связи "Bluetooth" встроен в радиоприемник. При наличии проблем со связью между модулем громкой связи "Bluetooth" и радиоприемником замените радиоприемник в сборе.
Таблица устройств
УстройствоСледующий шаг
Другие компоненты, кроме модуля громкой связи "Bluetooth" и спутникового тюнераА
Модуль громкой связи "Bluetooth" (19D) (для моделей без вспомогательного индикатора)B
Модуль громкой связи "Bluetooth" (19D) (для моделей со вспомогательным индикатором)C
B
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
C
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
А
3.ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ УСТРОЙСТВА, СООТВЕТСТВУЮЩЕГО ВСПОМОГАТЕЛЬНОМУ КОДУ

Проверьте цепь питания устройства, соответствующего вспомогательному коду.

  • УКАЗАНИЕ:
  • Если цепь питания функционирует нормально, перейдите к следующему шагу.
Таблица устройств
УстройствоСледующий шаг
Компонентный стереоусилитель (440)*Цепь питания компонентного стереоусилителя
ЭБУ мультимедийного интерфейса (388)Цепь питания ЭБУ мультимедийного интерфейса
*: Для моделей с 9 динамиками
ДАЛЕЕ
4.ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ
Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Ошибка Обмена Данными С Радиоприемником. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъемы H38* и H36 радиоприемника.

*: Для моделей с 9 динамиками

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H38-5 (ATX+) - H38-15 (ATX-)*Всегда60–80 Ом
    H36-9 (TXM+) - H36-10 (TXM-)Всегда60–80 Ом
*: Для моделей с 9 динамиками
Обозначения на рисунке
*AДля моделей с 9 динамиками
Результат
РезультатСледующий шаг
OKА
NG (для моделей без вспомогательного индикатора)B
NG (для моделей со вспомогательным индикатором)C
B
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
C
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
А
5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - УСТРОЙСТВО, УКАЗЫВАЕМОЕ ПОСРЕДСТВОМ ВСПОМОГАТЕЛЬНОГО КОДА)
  • УКАЗАНИЕ:
Начинайте проверку с цепи, находящейся вблизи устройства, указанного посредством вспомогательного кода.
Подробное описание разъемов см. в разделе "Контакты ЭБУ" .

Используя приведенную ниже схему соединений, проверьте цепь AVC-LAN между радиоприемником и устройством, указываемым посредством вспомогательного кода.


Отсоедините все разъемы между радиоприемником и устройством, указываемым посредством вспомогательного кода.

Проверьте, нет ли обрыва или короткого замыкания в цепи AVC-LAN между радиоприемником и устройством, указываемым посредством вспомогательного кода.

  • OK:
  • Не должно наблюдаться обрыва или короткого замыкания цепи.
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
6.ЗАМЕНИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

Замените устройство, соответствующее вспомогательному коду, и проверьте, проявляется ли неисправность повторно.

  • OK:
  • Данная неисправность не возникает.
Результат
РезультатСледующий шаг
OKА
NG (для моделей без вспомогательного индикатора)B
NG (для моделей со вспомогательным индикатором)C
B
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
C
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
А
КОНЕЦ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Микрофона Между Микрофоном И Радиоприемником

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - АУДИОСИСТЕМА / ВИДЕОСИСТЕМА

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ)

ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ

ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ

ЗАМЕНИТЕ МИКРОФОН ТЕЛЕФОНА ДРУГИМ И ПОВТОРИТЕ ПРОВЕРКУ

АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей без системы навигации) - Цепь микрофона между микрофоном и радиоприемником

ОПИСАНИЕ

Эта цепь используется для передачи сигнала микрофона от микрофона телефона в сборе в радиоприемник в сборе.


По этой цепи также подается питание от радиоприемника на микрофон телефона.


СХЕМА СОЕДИНЕНИЙ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Микрофона Между Микрофоном И Радиоприемником. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ
Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Микрофона Между Микрофоном И Радиоприемником. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

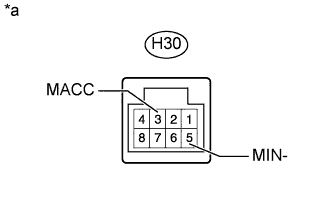

Отсоедините разъем H30 радиоприемника.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H30-5 (MIN-) - массаВсегдаМенее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    H30-3 (MACC) - массаЗамок зажигания в положении ACC4,75 - 5,25 В
Обозначения на рисунке
*aУстройство с неподсоединенным жгутом проводов
(радиоприемник в сборе)
Результат
результатСледующий шаг
OKА
NG (для моделей без вспомогательного индикатора)B
NG (для моделей со вспомогательным индикатором)C
B
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
C
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
А
2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ)

Отсоедините разъем H30 радиоприемника.

Отсоедините разъем W7 лампы индивидуального освещения.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H30-3 (MACC) - W7-11 (MACC)ВсегдаМенее 1 Ом
    H30-2 (MIN+) - W7-12 (MCO+)ВсегдаМенее 1 Ом
    H30-5 (MIN-) - W7-13 (MCO-)ВсегдаМенее 1 Ом
    H30-1 (SNS2) - W7-14 (SNS2)ВсегдаМенее 1 Ом
    H30-3 (MACC) - массаВсегда10 кОм или более
    H30-2 (MIN+) - масса Всегда10 кОм или более
    H30-5 (MIN-) - массаВсегда10 кОм или более
    H30-1 (SNS2) - массаВсегда10 кОм или более
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
3.ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ
Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Микрофона Между Микрофоном И Радиоприемником. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Снимите лампу индивидуального освещения в сборе .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    14 (SNS2) - 13 (MCO-)ВсегдаМенее 1 Ом
NG
Перейдите к шагу 5
OK
4.ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ
Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Микрофона Между Микрофоном И Радиоприемником. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините осциллограф к контактам W7-12 (MCO+) и W7-13 (MCO-) разъема лампы индивидуального освещения.

Проверьте форму сигнала микрофона телефона с помощью осциллографа.

Результат
РезультатСледующий шаг
Выводится сигнал, синхронизированный с голосовым сигналом, который поступает на микрофон телефонаА
Не выводится сигнал, синхронизированный с голосовым сигналом, поступающим на микрофон телефонаB
Обозначения на рисунке
*aУстройство с подсоединенным жгутом проводов
(лампа индивидуального освещения)
NG
Перейдите к шагу 5
OK
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
5.ЗАМЕНИТЕ МИКРОФОН ТЕЛЕФОНА ДРУГИМ И ПОВТОРИТЕ ПРОВЕРКУ

Замените микрофон телефона в сборе заведомо исправным .

Проверьте, появляется ли данная неисправность снова.

  • OK:
  • Неисправность пропала.
NG
ЗАМЕНИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ
OK
КОНЕЦ (МИКРОФОН ТЕЛЕФОНА НЕИСПРАВЕН)

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Avc-Lan

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - АУДИОСИСТЕМА / ВИДЕОСИСТЕМА

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК – УСТРОЙСТВО, СОХРАНИВШЕЕ ДАННЫЙ КОД)

АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей без системы навигации) - Цепь AVC-LAN

ОПИСАНИЕ

Каждое устройство аудиосистемы, подключенное к AVC-LAN (линии связи), передает по данной линии сигнал каждого из переключателей.


При возникновении короткого замыкания на +B или массу в шине AVC-LAN аудиосистема не будет работать должным образом, поскольку связь оборвана.


СХЕМА СОЕДИНЕНИЙ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Avc-Lan. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ
Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Avc-Lan. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъемы H38* и H36 радиоприемника.

*: Для моделей с 9 динамиками

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H38-5 (ATX+) - H38-15 (ATX-)*Всегда60–80 Ом
    H36-9 (TXM+) - H36-10 (TXM-)Всегда60–80 Ом
*: Для моделей с 9 динамиками
Обозначения на рисунке
*AДля моделей с 9 динамиками
Результат
РезультатСледующий шаг
OKА
NG (для моделей без вспомогательного индикатора)B
NG (для моделей со вспомогательным индикатором)C
B
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
C
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
А
2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК – УСТРОЙСТВО, СОХРАНИВШЕЕ ДАННЫЙ КОД)
  • УКАЗАНИЕ:
  • Подробное описание разъемов см. в разделе "Контакты ЭБУ" .

Используя схему соединений, проверьте цепь AVC-LAN между радиоприемником и устройством, сохранившим данный код.


Отсоедините все разъемы между радиоприемником и устройством, сохранившим данный код.

Проверьте, нет ли обрыва или короткого замыкания в цепи AVC-LAN между радиоприемником и устройством, сохранившим данный код.

  • OK:
  • Не должно наблюдаться обрыва или короткого замыкания цепи.
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Сигнала Отключения Звука Между Радиоприемником И Эбу Мультимедийного Интерфейса

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - АУДИОСИСТЕМА / ВИДЕОСИСТЕМА

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЭБУ МУЛЬТИМЕДИЙНОГО ИНТЕРФЕЙСА

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК – ЭБУ МУЛЬТИМЕДИЙНОГО ИНТЕРФЕЙСА)

АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей без системы навигации) - Цепь сигнала отключения звука между радиоприемником и ЭБУ мультимедийного интерфейса

ОПИСАНИЕ

ЭБУ мультимедийного интерфейса передает сигнал отключения звука в радиоприемник.


В соответствии с этим сигналом радиоприемник в сборе регулирует громкость звука.


Сигнал отключения звука MUTE передается для ослабления шума и щелчков, которые возникают при переключении режимов.


В случае обрыва в цепи при смене источника звука из динамика слышен шум.


При коротком замыкании в цепи звук отсутствует или имеет очень низкую громкость, даже если радиоприемник в сборе функционирует нормально.


СХЕМА СОЕДИНЕНИЙ

Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Сигнала Отключения Звука Между Радиоприемником И Эбу Мультимедийного Интерфейса. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЭБУ МУЛЬТИМЕДИЙНОГО ИНТЕРФЕЙСА
Аудиовизуальная Система (Для Моделей Без Системы Навигации) - Цепь Сигнала Отключения Звука Между Радиоприемником И Эбу Мультимедийного Интерфейса. АУДИОСИСТЕМА / ВИДЕОСИСТЕМА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H33-6 (MUT1) - массаВыключатель зажигания включен (ACC), аудиосистема осуществляет воспроизведениеБолее 3,5 В
    Аудиосистема выполняет смену режимовМенее 1 В
Обозначения на рисунке
*aУстройство с подсоединенным жгутом проводов
(ЭБУ мультимедийного интерфейса)
NG
Перейдите к шагу 2
OK
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК – ЭБУ МУЛЬТИМЕДИЙНОГО ИНТЕРФЕЙСА)

Отсоедините разъем H36 радиоприемника.

Отсоедините разъем H33 ЭБУ мультимедийного интерфейса.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    H36-6 (MUTE) - H33-6 (MUT1)ВсегдаМенее 1 Ом
    H36-6 (MUTE) - массаВсегда10 кОм или более
Результат
РезультатСледующий шаг
OK (для моделей без вспомогательного индикатора)А
OK (для моделей со вспомогательным индикатором)B
NGC
B
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А
ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ
