Для сидений с ручным приводом:

Снимите заднее сиденье № 2 в сборе .

Для сидений с электроприводом:

Снимите заднее сиденье № 2 в сборе .

Для моделей с противоположно расположенными сиденьями:

Снимите заднее сиденье № 2 в сборе .

для сидений раздельного типа 60/40 с двойным складыванием с левой стороны:

Снимите спинку заднего сиденья № 1 в сборе .

для сидений раздельного типа 60/40 с двойным складыванием с правой стороны:

Снимите спинку заднего сиденья № 1 в сборе .

С помощью отвертки освободите 2 захвата и снимите заднюю накладку порога пола № 1.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 2 болта и снимите заднюю боковую опорную накладку.

Наклейте защитную клейкую ленту вокруг опорной накладки задней двери.

С помощью отвертки освободите 3 фиксатора, 6 захватов и 2 направляющие и снимите опорную накладку задней двери.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите уплотнитель обшивки проема задней двери.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.

Снимите заднюю крышку.

Освободите 4 захвата и снимите накладку.

Выверните болт и снимите защелку ремня для удержания багажа и переднюю облицовочную накладку багажного отделения.

Освободите фиксатор и снимите панель полки багажного отделения № 1.

Освободите 5 фиксаторов и 4 захвата и снимите заднюю опорную пластину коврика заднего пола.

Выверните 3 болта и снимите боковую направляющую пола.

Освободите 4 захвата и снимите задний напольный коврик.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности заднего сиденья № 1.

Снимите защелку облицовочной панели багажного отделения, повернув ее по часовой стрелке.

С помощью отвертки отцепите 2 захвата и снимите колпачок крепления задней крышки № 1.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки освободите 2 захвата и снимите переднюю боковую облицовочную накладку полки багажного отделения.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки освободите 2 захвата и снимите заглушку верхнего поручня.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 2 болта и снимите верхний поручень.

Для моделей без заднего сиденья № 2:

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Освободите 6 захватов и 2 направляющих и отсоедините опору рычага фиксации спинки заднего сиденья.

Выверните 4 болта и 2 винта.

Ослабьте 5 зажимов и 8 фиксаторов.

Пропустите опору рычага фиксации спинки заднего сиденья через боковую облицовочную панель полки багажного отделения и снимите боковую облицовочную панель полки багажного отделения.

Для моделей с задним сиденьем № 2:

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 2.

Выверните 2 болта и 2 винта.

Освободите 4 фиксатора и 8 захватов и снимите боковую облицовочную панель полки багажного отделения.

Отсоедините разъем.

Выверните 5 болтов и снимите динамик с корпусом № 1.

Для моделей без заднего сиденья № 2:

Для моделей с задним сиденьем № 2:

Открепите 7 фиксаторов и 2 направляющие.

Освободите 4 фиксатора и 2 направляющие, пропустите напольное крепление ремня безопасности заднего сиденья № 2 через заднюю боковую облицовочную панель и снимите заднюю боковую облицовочную панель.

Отсоедините разъем.

Выверните 2 болта и снимите задний головной динамик.

Вставьте установочные шпильки кронштейна А в отверстия усилителя.

Установите кронштейн и закрепите его 2 винтами В.

• Момент затяжки:
• 3,0 N*m{ 31 kgf*cm, 27 in.*lbf}

Вставьте установочные шпильки кронштейна А в отверстия усилителя.

Установите кронштейн и закрепите его 2 винтами В.

• Момент затяжки:
• 3,0 N*m{ 31 kgf*cm, 27 in.*lbf}

Установите крышку и введите в зацепление 3 фиксатора.

Установите крышку усилителя и закрепите ее 3 болтами и фиксатором.

• Момент затяжки:
• 3,0 N*m{ 31 kgf*cm, 27 in.*lbf}

Установите усилитель и закрепите его 3 болтами.

• Момент затяжки:
• Для болта A:
• 4,5 N*m{ 46 kgf*cm, 40 in.*lbf}

Подсоедините 4 разъема.

Установите напольные коврики в первоначальном положении, как показано на рисунке, и введите в зацепление фиксатор.

Для сидений с ручным приводом:

Установите правое переднее сиденье в сборе .

Для сидений с электроприводом:

Установите правое переднее сиденье в сборе .

Для сидений с функцией облегчения посадки "Walk In":

Установите правое переднее сиденье в сборе .

Проверьте контрольную лампу аварийного состояния SRS .

Для сидений с ручным приводом:

Снимите правое переднее сиденье в сборе .

Для сидений с электроприводом:

Снимите правое переднее сиденье в сборе .

Для сидений с функцией облегчения посадки "Walk In":

Снимите правое переднее сиденье в сборе .

Отсоедините крепление и отогните напольные коврики в направлениях, указанных стрелками.

Отсоедините 4 разъема.

Выверните 3 болта и снимите усилитель с кронштейном.

Выверните 3 болта, снимите фиксатор и крышку усилителя.

Расцепите 3 фиксатора и снимите крышку.

Выверните 2 винта и снимите кронштейн.

Выверните 2 винта и снимите кронштейн.

Установите кронштейн и закрепите его 4 винтами.

• Момент затяжки:
• 3,0 N*m{ 31 kgf*cm, 27 in.*lbf}

Установите кронштейн и закрепите его 3 винтами.

• Момент затяжки:
• 3,0 N*m{ 31 kgf*cm, 27 in.*lbf}

Установите кронштейн и закрепите его 3 винтами.

• Момент затяжки:
• 3,0 N*m{ 31 kgf*cm, 27 in.*lbf}

Установите кронштейн и закрепите его 3 винтами.

• Момент затяжки:
• 3,0 N*m{ 31 kgf*cm, 27 in.*lbf}

Подсоедините разъемы.

Закрепите радиоприемник 4 болтами.

• Момент затяжки:
• 12,5 N*m{ 127 kgf*cm, 9 ft.*lbf}

Введите в зацепление 10 фиксаторов для установки центральной отделочной накладки панели приборов.

Подсоедините разъемы.

Вставьте радиоприемник и введите в зацепление 3 зажима с обратной стороны.

• ПРИМЕЧАНИЕ:

• При установке радиоприемника не нажимайте на нем кнопки.

Закрепите радиоприемник 4 болтами.

• Момент затяжки:
• 12,5 N*m{ 127 kgf*cm, 9 ft.*lbf}

Введите в зацепление 5 фиксаторов, чтобы установить переднюю накладку верхней облицовки панели пола.

Введите в зацепление 4 фиксатора, чтобы установить крайнюю отделочную накладку панели приборов.

Подсоедините разъем.

Введите в зацепление 4 фиксатора, чтобы установить крайнюю отделочную накладку панели приборов.

Подсоедините разъем.

Установите интегрированную панель управления в сборе и введите в зацепление 4 фиксатора.

Освободите 4 фиксатора.

Отсоедините разъем и снимите интегрированную панель управления в сборе.

Освободите 4 фиксатора и снимите крайнюю отделочную накладку панели приборов.

Освободите 4 фиксатора.

Отсоедините разъем и снимите крайнюю отделочную накладку панели приборов.

Наклейте защитную ленту вокруг передней накладки верхней облицовки панели пола.

Освободите 5 фиксаторов.

Отсоедините все разъемы и снимите переднюю накладку верхней облицовки панели пола.

Выверните 4 болта.

Потяните радиоприемник, чтобы расцепить 3 фиксатора с обратной стороны радиоприемника.

Отсоедините разъемы и снимите радиоприемник.

Освободите 10 фиксаторов.

Отсоедините разъем и снимите центральную отделочную накладку панели приборов.

Выверните 4 болта.

Отсоедините разъемы и снимите радиоприемник.

Выверните 4 винта и снимите кронштейн.

Выверните 3 винта и снимите кронштейн.

Выверните 4 винта и снимите кронштейн.

Выверните 3 винта и снимите кронштейн.

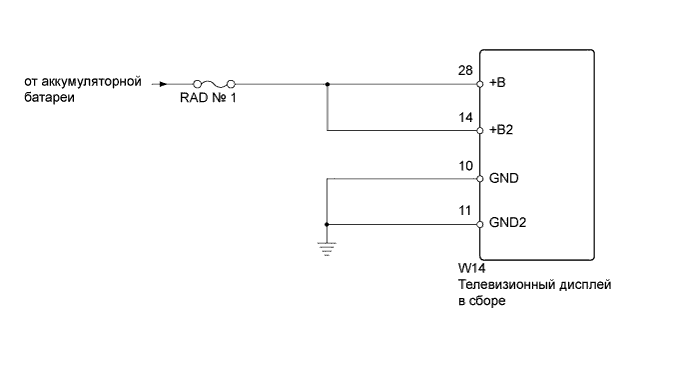

Отсоедините разъем W14 телевизионного дисплея.

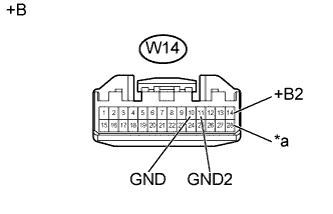

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  W14-10 (GND) - масса	Всегда	Менее 1 Ом
  W14-11 (GND2) - масса	Всегда	Менее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

• Номинальное напряжение:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  W14-28 (+B) - масса	Всегда	11 - 14 В
  W14-14 (+B2) - масса	Всегда	11 - 14 В

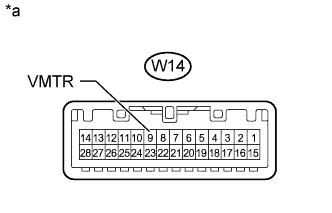

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

• Номинальное напряжение:

• Контакты для подключения диагностического прибора	Режим	Заданные условия
  W14-9 (VMTR) - масса	Развлекательно-информационная система для задних пассажиров осуществляет воспроизведение → смена источника	Не менее 4 В → ниже 0,7 В → 4 В или более

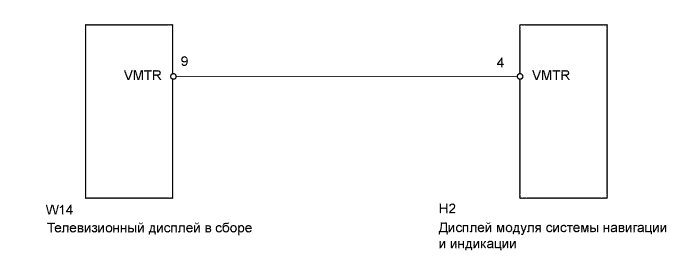

Отсоедините разъем H2 дисплея модуля системы навигации и индикации.

Отсоедините разъем W14 телевизионного дисплея.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  H2-4 (VMTR) - W14-9 (VMTR)	Всегда	Менее 1 Ом
  H2-4 (VMTR) - масса	Всегда	10 кОм или более
