Временно установите динамик, введя в зацепление 2 захвата динамика с панелью двери.

Закрепите динамик 4 гайками в порядке, показанном на рисунке.

Подсоедините разъем динамика.

• ПРИМЕЧАНИЕ:

• Не прикасайтесь к диффузору динамика.

Установите внутренний уплотнитель стекла передней двери.

Подсоедините трос дистанционного управления замком передней двери в сборе и внутренний трос замка передней двери в сборе.

Подсоедините 2 разъема.

Для моделей с запоминающими устройствами сидений:

Закрепите панель облицовки передней двери с помощью 4 захватов на внутреннем уплотнителе стекла передней двери, как показано на рисунке.

Введите в зацепление 12 фиксаторов и держатель панели облицовки передней двери, чтобы установить панель облицовки передней двери.

Вверните 3 винта.

Введите в зацепление 8 захватов и установите облицовку верхнего поручня.

Установите держатель внутренней ручки и закрепите его 3 захватами.

Введите в зацепление 2 захвата, чтобы установить облицовку кронштейна нижней рамы передней двери.

Для моделей производства JBL:

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Состояние	Заданные условия
  1 - 2	Всегда	1,4 - 2,2 Ом

Если результат проверки не отвечает требованиям, замените передний динамик № 1 в сборе.

Обозначения на рисунке

*a	Устройство с неподсоединенным жгутом проводов (Передний динамик № 1)

кроме моделей производства JBL:

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Состояние	Заданные условия
  1 - 2	Всегда	4 Ом

Если результат проверки не отвечает требованиям, замените передний динамик № 1 в сборе.

Обозначения на рисунке

*a	Устройство с неподсоединенным жгутом проводов (Передний динамик № 1)

Отсоедините 2 фиксатора и снимите облицовку кронштейна нижней рамы левой передней двери.

С помощью съемника молдингов освободите 3 захвата и снимите оправу внутренней ручки, как показано на рисунке.

С помощью съемника молдингов А освободите 8 захватов и снимите крышку верхнего поручня.

Выверните 3 винта.

Снимите 12 фиксаторов.

Вытяните панель облицовки передней двери в сборе в направлении, указанном стрелкой на рисунке.

Поднимите панель облицовки передней двери в сборе, чтобы освободить 4 захвата, и снимите панель облицовки передней двери в сборе вместе с внутренним уплотнителем стекла левой передней двери.

Отсоедините 2 разъема.

Для моделей с запоминающими устройствами сидений:

Отсоедините разъемы.

Отсоедините трос дистанционного управления замком передней двери в сборе и внутренний трос замка передней двери в сборе.

С помощью отвертки освободите 4 захвата и снимите внутренний уплотнитель стекла передней двери с панели облицовки передней двери в сборе, как показано на рисунке.

Отсоедините разъем динамика.

Выверните 4 винта.

Расцепите 2 захвата и снимите динамик.

• ПРИМЕЧАНИЕ:

• Не прикасайтесь к диффузору динамика.

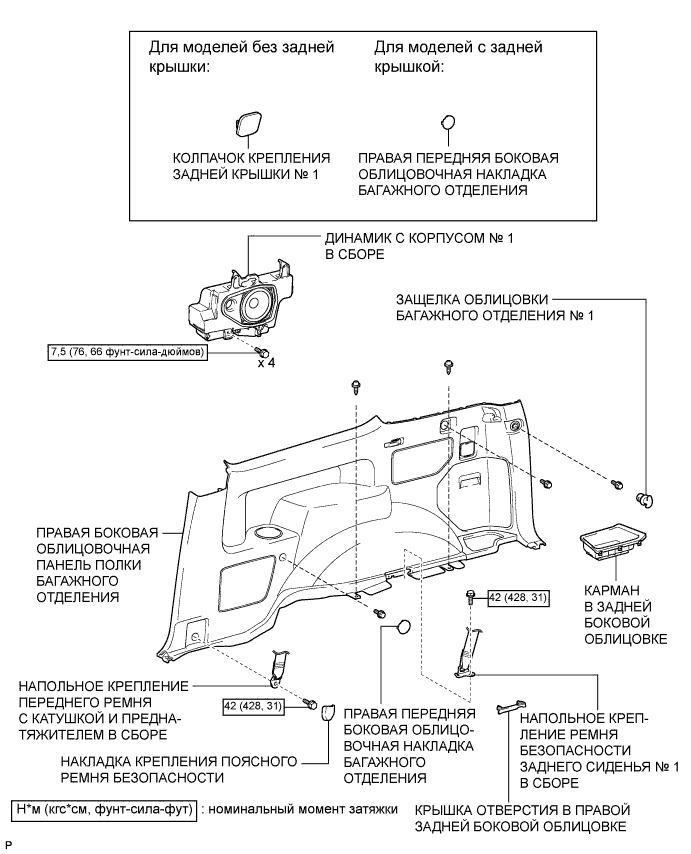

Установите динамик с корпусом № 1 и закрепите его 4 болтами.

• Момент затяжки:
• 7,5 N*m{ 76 kgf*cm, 66 in.*lbf}

Подсоедините разъем.

Подсоедините разъем.

Введите в зацепление 9 захватов и 11 фиксаторов, чтобы установить боковую облицовочную панель полки багажного отделения.

Вверните 3 болта и 2 винта.

Установите напольное крепление ремня безопасности заднего сиденья № 1 и закрепите его болтом.

• Момент затяжки:
• 42 N*m{ 428 kgf*cm, 31 ft.*lbf}

Установите напольное крепление наружных ремней безопасности передних сидений и закрепите его болтом.

• Момент затяжки:
• 42 N*m{ 428 kgf*cm, 31 ft.*lbf}

Введите в зацепление 3 захвата, чтобы установить накладку крепления поясного ремня безопасности.

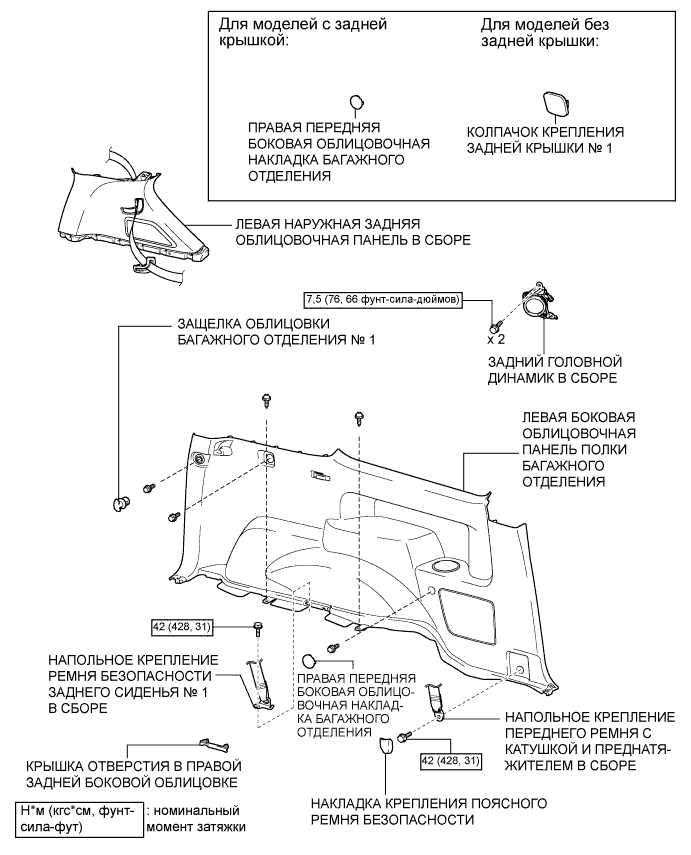

Установите задний головной динамик и закрепите его 2 болтами.

• Момент затяжки:
• 7,5 N*m{ 76 kgf*cm, 66 in.*lbf}

Подсоедините разъем.

Введите в зацепление 4 захвата и 2 направляющих и пропустите напольное крепление ремня безопасности заднего сиденья № 1 через заднюю боковую облицовочную панель.

Введите в зацепление 7 фиксаторов, чтобы установить заднюю боковую облицовочную панель.

Введите в зацепление 9 захватов и 11 фиксаторов, чтобы установить боковую облицовочную панель полки багажного отделения.

Вверните 3 болта и 2 винта.

Установите напольное крепление ремня безопасности заднего сиденья № 1 и закрепите его болтом.

• Момент затяжки:
• 42 N*m{ 428 kgf*cm, 31 ft.*lbf}

Установите напольное крепление наружных ремней безопасности передних сидений и закрепите его болтом.

• Момент затяжки:
• 42 N*m{ 428 kgf*cm, 31 ft.*lbf}

Введите в зацепление 3 захвата, чтобы установить накладку крепления поясного ремня безопасности.

Введите в зацепление 6 захватов и 2 направляющих, чтобы установить карман в задней боковой облицовочной панели.

Введите в зацепление 2 захвата, чтобы закрепить переднюю боковую облицовочную накладку полки багажного отделения.

Введите в зацепление 2 захвата, чтобы закрепить колпачок крепления задней крышки.

Установите защелку облицовочной панели багажного отделения № 1 так, чтобы она была расположена горизонтально.

Установите задний напольный коврик.

Введите в зацепление 2 захвата и 2 направляющих, чтобы установить крышку отверстия в задней боковой облицовочной панели.

Введите в зацепление 6 захватов, чтобы установить заднюю опорную пластину коврика заднего пола.

Заверните 5 винтов.

Введите в зацепление 2 захвата, чтобы установить накладку установочной пластины коврика.

Установите заднюю крышку.

Совместите нанесенную краской отметку на уплотнителе обшивки проема передней двери с отмеченным положением на автомобиле и установите уплотнитель обшивки проема передней двери, как показано на рисунке.

Введите в зацепление 4 фиксатора, 10 захватов и 2 направляющие, чтобы установить опорную накладку двери.

для опускаемых сидений раздельного типа 60/40 с левой стороны

Установите заднее сиденье № 1 в сборе .

для опускаемых сидений раздельного типа 60/40 с правой стороны

Установите заднее сиденье № 1 в сборе .

Для моделей производства JBL:

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Состояние	Заданные условия
  1 - 2	Всегда	1,6 - 2,2 Ом

Если результат не соответствует требованиям, замените задний головной динамик в сборе.

Обозначения на рисунке

*a	Устройство с неподсоединенным жгутом проводов (задний головной динамик)

Для моделей производства Pioneer:

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Состояние	Заданные условия
  1 - 2	Всегда	4 Ом

Если результат не соответствует требованиям, замените задний головной динамик в сборе.

Обозначения на рисунке

*a	Устройство с неподсоединенным жгутом проводов (задний головной динамик)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 (WF1+) - 2 (WF1-)	Всегда	4 Ом
  3 (WF2+) - 4 (WF2-)	Всегда	4 Ом

Если результат проверки не отвечает требованиям, замените динамик с корпусом № 1 в сборе.

для опускаемых сидений раздельного типа 60/40 с левой стороны:

Снимите заднее сиденье № 1 в сборе .

для опускаемых сидений раздельного типа 60/40 с правой стороны

Снимите заднее сиденье № 1 в сборе .

Наклейте защитную ленту вокруг опорной накладки двери.

С помощью отвертки освободите 4 фиксатора, 10 захватов и 2 направляющих и снимите опорную накладку двери.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите уплотнитель обшивки проема передней двери.

Снимите заднюю крышку.

С помощью отвертки расцепите 2 захвата и снимите накладку установочной пластины коврика.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать клейкой лентой.

Выверните 5 винтов.

Освободите 6 захватов и снимите заднюю опорную пластину коврика заднего пола.

Освободите 2 захвата и 2 направляющих и снимите крышку отверстия в задней боковой облицовочной панели.

Снимите задний напольный коврик.

Снимите защелку облицовочной панели багажного отделения, повернув ее по часовой стрелке.

С помощью отвертки освободите 2 захвата и снимите колпачок крепления задней крышки.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки освободите 2 захвата и снимите переднюю боковую облицовочную накладку полки багажного отделения.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Наклейте защитную ленту вокруг кармана в задней боковой облицовочной панели.

С помощью отвертки освободите 6 захватов и 2 направляющих и снимите карман в задней боковой облицовочной панели.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать клейкой лентой.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.

Выверните болт и отсоедините напольное крепление ремня безопасности переднего сиденья.

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Выверните 3 болта и 2 винта.

Освободите 9 захватов и 12 фиксаторов и снимите боковую облицовочную панель полки багажного отделения.

Выверните болт и отсоедините напольное крепление ремня безопасности переднего сиденья.

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Выверните 3 болта и 2 винта.

Освободите 9 захватов и 12 фиксаторов и снимите боковую облицовочную панель полки багажного отделения.

Отсоедините разъем.

Выверните 2 болта и снимите задний головной динамик.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.

Выверните болт и отсоедините напольное крепление ремня безопасности переднего сиденья.

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Выверните 3 болта и 2 винта.

Расцепите 9 захватов и 12 фиксаторов.

Отсоедините разъем и снимите боковую облицовочную панель полки багажного отделения.

Отсоедините разъем.

Выверните 4 болта и снимите динамик с корпусом № 1.

Установите задний головной динамик и закрепите его 2 болтами.

• Момент затяжки:
• 7,5 N*m{ 76 kgf*cm, 66 in.*lbf}

Подсоедините разъем.

Для моделей с задним сиденьем № 2:

Введите в зацепление 7 фиксаторов и 2 направляющие, чтобы закрепить заднюю боковую облицовочную панель.

Установите динамик с корпусом № 1 и закрепите его 5 болтами.

• Момент затяжки:
• 7,5 N*m{ 76 kgf*cm, 66 in.*lbf}

Подсоедините разъем.

Для моделей без заднего сиденья № 2:

Для моделей с задним сиденьем № 2:

Установите верхний поручень и закрепите его 2 болтами.

Введите в зацепление 2 захвата и установите заглушку верхнего поручня.

Введите в зацепление 2 захвата, чтобы закрепить переднюю боковую облицовочную накладку полки багажного отделения

Введите в зацепление 2 захвата, чтобы закрепить колпачок крепления задней крышки № 1.

Установите защелку облицовочной панели багажного отделения № 1, повернув ее по часовой стрелке.

Введите в зацепление 3 захвата, чтобы установить накладку крепления поясного ремня безопасности заднего сиденья № 1.

Введите в зацепление 4 захвата, чтобы установить задний напольный коврик.

Установите боковую направляющую пола, закрепив ее 3 болтами.

Введите в зацепление 5 фиксаторов и 4 захвата, чтобы установить заднюю опорную пластину коврика заднего пола.

Установите панель полки багажного отделения № 1, закрепив ее фиксатором.

Установите защелку ремня для удержания багажа и переднюю облицовочную накладку багажного отделения и закрепите их болтом.

Введите в зацепление 4 захвата для установки колпачка.

Установите заднюю крышку.

Введите в зацепление 3 захвата, чтобы установить накладку крепления поясного ремня безопасности

Совместите нанесенную краской отметку на уплотнителе обшивки проема задней двери с отмеченным положением на автомобиле и установите уплотнитель обшивки проема задней двери, как показано на рисунке.

Введите в зацепление 3 фиксатора, 6 захватов и 2 направляющие, чтобы установить опорную накладку задней двери.

Установите заднюю боковую опорную накладку и закрепите ее 2 болтами.

Введите в зацепление 2 захвата, чтобы установить заднюю накладку порога пола № 1.

для сидений раздельного типа 60/40 с двойным складыванием с левой стороны:

Установите спинку заднего сиденья № 1 в сборе .

для сидений раздельного типа 60/40 с двойным складыванием с правой стороны:

Установите спинку заднего сиденья № 1 в сборе .

Для сидений с ручным приводом:

Установите правое заднее сиденье № 2 в сборе .

Для сидений с электроприводом:

Установите правое заднее сиденье № 2 в сборе .

Для моделей с противоположно расположенными сиденьями:

Установите правое заднее сиденье № 2 в сборе .

Для моделей производства JBL:

Для моделей производства Pioneer:

Для моделей производства Pioneer:

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 (WF1+) - 2 (WF1-)	Всегда	3 Ом
  3 (WF2+) - 4 (WF2-)	Всегда	3 Ом

Если результат проверки не отвечает требованиям, замените динамик с корпусом № 1 в сборе.

Обозначения на рисунке

*a	Устройство с неподсоединенным жгутом проводов (динамик с корпусом № 1 в сборе)

Для моделей производства JBL:

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 (WF1+) - 2 (WF1-)	Всегда	1,6 - 2,4 Ом
  3 (WF2+) - 4 (WF2-)	Всегда	1,6 - 2,4 Ом

Если результат проверки не отвечает требованиям, замените динамик с корпусом № 1 в сборе.

Обозначения на рисунке

*a	Устройство с неподсоединенным жгутом проводов (динамик с корпусом № 1 в сборе)
