С помощью установочного болта шкива коленчатого вала установите поршень цилиндра № 1 под углом 90° до ВМТ такта сжатия.

• УКАЗАНИЕ:

• Установите цилиндр № 1 в положение 90° до ВМТ такта сжатия, чтобы не допустить удара верхней части поршня о тарелку клапана.

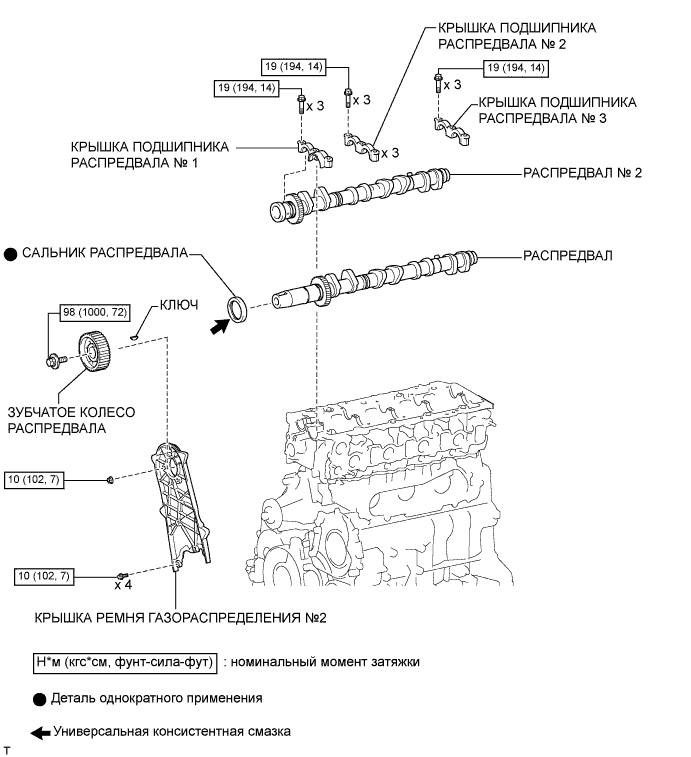

Установите распредвал.

Нанесите на торцевую поверхность распредвала универсальную консистентную смазку.

Установите распредвал в головку блока цилиндров таким образом, чтобы шпоночная канавка была направлена вверх.

Обозначения на рисунке

*1	Шпоночная канавка
*a	Вверх

Совместите установочные метки (в виде 1 точки) на ведущей и ведомой шестернях распредвала и установите распредвал № 2.

Удалите весь старый герметик (FIPG) с крышки подшипника распредвала.

Нанесите герметик на заданные участки, показанные на рисунке.

• Герметик:
• Фирменный герметик Seal Packing Black от компании TOYOTA, Three bond 1207B или аналогичный

• Номинальный диаметр уплотнения:
• 4 мм (0,157 дюйма)

• ПРИМЕЧАНИЕ:

Установите на место 5 крышек подшипников.

Нанесите тонкий слой моторного масла на резьбу и под головки болтов крышек подшипников.

Установите и равномерно затяните в несколько этапов 15 болтов крышек подшипников в последовательности, показанной на рисунке.

• Момент затяжки:
• 19 N*m{ 194 kgf*cm, 14 ft.*lbf}

Установите новый сальник распредвала.

Нанесите герметик (FIPG) на заданные участки, показанные на рисунке.

• Герметик:
• Фирменный герметик Seal Packing Black от компании TOYOTA, Three bond 1207B или аналогичный

• ПРИМЕЧАНИЕ:

• После нанесения герметика установите крышку ремня газораспределения № 2 в течение 3 мин и затяните болты и гайку в течение 15 мин.

Установите крышку ремня газораспределения № 2 и закрепите ее 4 болтами и гайкой.

• Момент затяжки:
• 10 N*m{ 102 kgf*cm, 7 ft.*lbf}

Установите зубчатое колесо распредвала.

Вверните болт зубчатого колеса распредвала, удерживая распредвал ключом.

• Момент затяжки:
• 98 N*m{ 1000 kgf*cm, 72 ft.*lbf}

С помощью шестигранного гаечного ключа на 10 мм закрепите новую шайбу и опорный ролик приводного ремня газораспределения № 1 болтом.

• Момент затяжки:
• 35 N*m{ 357 kgf*cm, 26 ft.*lbf}

Проверьте, плавно ли двигается опорный шкив.

Если опорный ролик не перемещается плавно, проверьте установку опорного ролика и шайбы.

Удостоверьтесь, что установочные метки совмещены, как показано на рисунке.

• УКАЗАНИЕ:

• В случае повторного использования ремня газораспределения совместите метки, нанесенные при снятии, и установите ремень таким образом, чтобы стрелка соответствовала направлению вращения коленчатого вала.

• ПРИМЕЧАНИЕ:

Установите приводной ремень газораспределения на шкив приводного вала насоса, зубчатое колесо распредвала и опорный ролик приводного ремня газораспределения № 1, придерживаясь этой последовательности.

Установите натяжитель вертикально. Затем установите пресс сверху натяжителя.

• ПРИМЕЧАНИЕ:

С помощью пресса медленно запрессуйте толкатель, поддерживая усилие 981-9807 Н (100-1000 кгс, 220-2205 фунт-сила-дюймов).

• ПРИМЕЧАНИЕ:

• Не прикладывайте к толкателю нагрузку более 9807 Н (1000 кгс, 2205 фунт-сила-дюймов).

Совместите отверстия в толкателе и кожухе. Затем вставьте через отверстия шестигранный ключ на 1,5 мм, чтобы закрепить толкатель на месте.

Временно закрепите натяжитель приводного ремня 2 болтами, прижимая опорный ролик к приводному ремню газораспределения.

Затяните 2 болта.

• Момент затяжки:
• 13 N*m{ 133 kgf*cm, 10 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Равномерно затяните 2 болтов.

Выньте из натяжителя торцевой гаечный ключ на 1,5 мм.

Поверните коленчатый вал по часовой стрелке на 720° и убедитесь, что установочные метки совмещены, как показано на рисунке.

Проверьте только указанные клапаны.

Проверните коленчатый вал на 360° и установите поршень цилиндра № 4 в ВМТ такта сжатия.

Проверьте только указанные клапаны.

для моделей с DPF:

Снимите распредвалы .

для моделей без DPF:

Снимите распредвалы .

Извлеките толкатели клапанов.

Микрометром измерьте толщину снятого толкателя клапана.

Вычислите толщину нового толкателя, при которой зазор в приводе клапана будет удовлетворять требованиям.

• Толщина нового толкателя:
• Впускные клапаны: A = B + (C - 0,25 мм (0,00984 дюйма))
• Выпускные клапаны: A = B + (C - 0,40 мм (0,0157 дюйма))

Выберите новый толкатель с ближайшей к рассчитанному значению толщиной.

• УКАЗАНИЕ:

• Поставляются регулировочные толкатели клапанов 35 размеров с шагом 0,02 мм (0,000787 дюйма), от 5,06 мм (0,199 дюйма) до 5,74 мм (0,226 дюйма).

Установите выбранный толкатель клапана.

• Номинальный зазор в приводе впускных клапанов (в холодном состоянии):
• 0,2 - 0,3 мм (0,00787 - 0,0118 дюйма)

• ПРИМЕР:
• Толщина установленного толкателя составляет 5,25 мм (0,207 дюйма), а измеренный зазор равен 0,4 мм (0,0157 дюйма). Замените толкатель 5,25 мм (0,207 дюйма) толкателем № 40.

• Толщина нового толкателя:

• Номер толкателя	Заданные условия	Номер толкателя	Заданные условия	Номер толкателя	Заданные условия
  06	5,06 мм (0,1992 дюйма)	30	5,30 мм (0,2087 дюйма)	54	5,54 мм (0,2181 дюйма)
  08	5,08 мм (0,2000 дюйма)	32	5,32 мм (0,2094 дюйма)	56	5,56 мм (0,2189 дюйма)
  10	5,10 мм (0,2008 дюйма)	34	5,34 мм (0,2102 дюйма)	58	5,58 мм (0,2197 дюйма)
  12	5,12 мм (0,2016 дюйма)	36	5,36 мм (0,2110 дюйма)	60	5,60 мм (0,2205 дюйма)
  14	5,14 мм (0,2024 дюйма)	38	5,38 мм (0,2118 дюйма)	62	5,62 мм (0,2213 дюйма)
  16	5,16 мм (0,2031 дюйма)	40	5,40 мм (0,2126 дюйма)	64	5,64 мм (0,2220 дюйма)
  18	5,18 мм (0,2039 дюйма)	42	5,42 мм (0,2134 дюйма)	66	5,66 мм (0,2228 дюйма)
  20	5,20 мм (0,2047 дюйма)	44	5,44 мм (0,2142 дюйма)	68	5,68 мм (0,2236 дюйма)
  22	5,22 мм (0,2055 дюйма)	46	5,46 мм (0,2150 дюйма)	70	5,70 мм (0,2244 дюйма)
  24	5,24 мм (0,2063 дюйма)	48	5,48 мм (0,2157 дюйма)	72	5,72 мм (0,2252 дюйма)
  26	5,26 мм (0,2071 дюйма)	50	5,50 мм (0,2165 дюйма)	74	5,74 мм (0,2260 дюйма)
  28	5,28 мм (0,2079 дюйма)	52	5,52 мм (0,2173 дюйма)	-	-

• Номинальный зазор в приводе выпускных клапанов (в холодном состоянии):
• 0,35 - 0,45 мм (0,0138 - 0,0177 дюйма)

• ПРИМЕР:
• Толщина установленного толкателя составляет 5,34 мм (0,210 дюйма), а измеренный зазор равен 0,48 мм (0,0189 дюйма). Замените толкатель 5,34 мм (0,210 дюйма) толкателем № 42.

• Толщина нового толкателя:

• Номер толкателя	Заданные условия	Номер толкателя	Заданные условия	Номер толкателя	Заданные условия
  06	5,06 мм (0,1992 дюйма)	30	5,30 мм (0,2087 дюйма)	54	5,54 мм (0,2181 дюйма)
  08	5,08 мм (0,2000 дюйма)	32	5,32 мм (0,2094 дюйма)	56	5,56 мм (0,2189 дюйма)
  10	5,10 мм (0,2008 дюйма)	34	5,34 мм (0,2102 дюйма)	58	5,58 мм (0,2197 дюйма)
  12	5,12 мм (0,2016 дюйма)	36	5,36 мм (0,2110 дюйма)	60	5,60 мм (0,2205 дюйма)
  14	5,14 мм (0,2024 дюйма)	38	5,38 мм (0,2118 дюйма)	62	5,62 мм (0,2213 дюйма)
  16	5,16 мм (0,2031 дюйма)	40	5,40 мм (0,2126 дюйма)	64	5,64 мм (0,2220 дюйма)
  18	5,18 мм (0,2039 дюйма)	42	5,42 мм (0,2134 дюйма)	66	5,66 мм (0,2228 дюйма)
  20	5,20 мм (0,2047 дюйма)	44	5,44 мм (0,2142 дюйма)	68	5,68 мм (0,2236 дюйма)
  22	5,22 мм (0,2055 дюйма)	46	5,46 мм (0,2150 дюйма)	70	5,70 мм (0,2244 дюйма)
  24	5,24 мм (0,2063 дюйма)	48	5,48 мм (0,2157 дюйма)	72	5,72 мм (0,2252 дюйма)
  26	5,26 мм (0,2071 дюйма)	50	5,50 мм (0,2165 дюйма)	74	5,74 мм (0,2260 дюйма)
  28	5,28 мм (0,2079 дюйма)	52	5,52 мм (0,2173 дюйма)	-	-

для моделей с DPF:

Установите распредвалы .

для моделей без DPF:

Установите распредвалы .

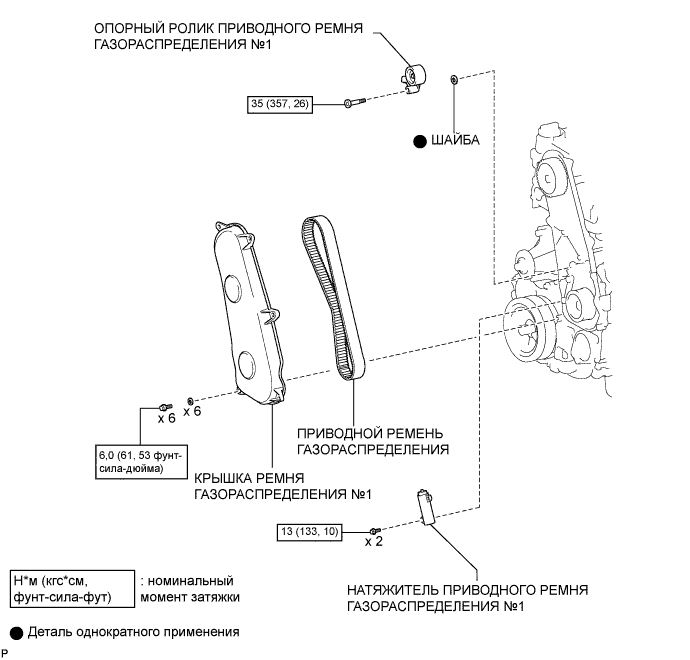

Закрепите крышку ремня газораспределения с помощью 6 шайб и 6 болтов.

• Момент затяжки:
• 6,0 N*m{ 61 kgf*cm, 53 in.*lbf}

Установите шкив вентилятора на насос системы охлаждения.

Подсоедините перепускной шланг охлаждающей жидкости № 2 к впускному патрубку охлаждающей жидкости.

Временно закрепите 4 гайками кожух вместе с вентилятором вискомуфты на насосе системы охлаждения. Затяните гайки вручную до упора.

Присоедините захваты кожуха к радиатору, как показано на рисунке.

Установите кожух вентилятора на радиатор и закрепите 2 болтами.

• Момент затяжки:
• 5,0 N*m{ 51 kgf*cm, 44 in.*lbf}

Установите поликлиновой ремень вентилятора и генератора .

Закрепите вентилятор с вискомуфтой в сборе на насосе системы охлаждения 4 гайками.

• Момент затяжки:
• 23 N*m{ 235 kgf*cm, 17 ft.*lbf}

Присоедините перепускной шланг охлаждающей жидкости № 2 к зажиму на кожухе вентилятора.

Для моделей с автоматической трансмиссией:

Подсоедините 2 патрубка масляного радиатора.

Обозначения на рисунке

*a	Правая сторона
*b	2 - 7 мм

• УКАЗАНИЕ:

Расположение зажимов шлангов показано на рисунке.

Установите фиксаторы таким образом, чтобы расстояние от конца шланга составляло 2-7 мм (0,0787-0,275 дюйма).

Присоедините 2 шланга масляного радиатора к зажиму на кожухе вентилятора.

Подсоедините перепускной шланг охлаждающей жидкости № 2 к расширительному бачку радиатора.

Подсоедините перепускной шланг охлаждающей жидкости № 1 к кожуху вентилятора и закрепите его 2 зажимами.

Установите расширительный бачок радиатора и закрепите его 3 болтами.

• Момент затяжки:
• 5,0 N*m{ 51 kgf*cm, 44 in.*lbf}

Установите патрубок радиатора и присоедините зажим.

• УКАЗАНИЕ:

• Направление зажима шланга должно соответствовать рисунку.

Установите 4 новых седла форсунок в головку блока цилиндров.

Нанесите тонкий слой чистого моторного масла на 4 новых кольцевых уплотнения.

Установите кольцевое уплотнение на каждую форсунку, как показано на рисунке.

Установите 4 форсунки в головку блока цилиндров.

• ПРИМЕЧАНИЕ:

При замене форсунки новой деталью зарегистрируйте компенсационный код форсунки .

Временно закрепите 4 новых шайбы и 4 фиксатора корпуса форсунок № 1 4 болтами.

• УКАЗАНИЕ:

• Нанесите тонкий слой моторного масла на резьбу и под головки болтов зажимов.

• ПРИМЕЧАНИЕ:

Вилочная часть фиксатора корпуса форсунки должна быть установлена на форсунку.

Перед затяжкой болтов убедитесь, что фиксатор корпуса форсунки № 1 установлен правильно.

При вворачивании зажимных болтов вначале затягивайте их вручную, пока они не будут поворачиваться дальше. Затем затяните болты с заданным моментом на следующем этапе.

При затяжке болтов следите за тем, чтобы болт и зажим не наклонялись.

Запрещается использовать шайбу повторно.

Если трубопровод обратного слива топлива случайно затянут с превышением заданного момента затяжки, его следует заменить.

Обозначения на рисунке

*1	Фиксатор корпуса форсунки

Временно закрепите 4 топливных трубки высокого давления гайками штуцеров.

• УКАЗАНИЕ:

• Чтобы установить форсунки, наживите гайки штуцеров.

Проверьте трубопровод обратного слива топлива. Убедитесь, что на уплотнительных поверхностях 5 штуцеров нет царапин и вмятин.

Если присутствуют царапины или вмятины, замените трубопровод обратного слива топлива.

Установите на место трубку обратного слива и 5 новых прокладок.

Нанесите тонкий слой масла на 4 полых винта форсунок и пустотелый соединительный болт-штуцер.

Временно закрепите трубку обратного слива с помощью 4 полых винтов форсунок и пустотелого соединительного болта-штуцера.

Затяните 4 болта фиксаторов корпуса.

• Момент затяжки:
• 22 N*m{ 220 kgf*cm, 16 ft.*lbf}

Затяните 4 полых винта в порядке с 1 по 4.

• Момент затяжки:
• 16 N*m{ 163 kgf*cm, 12 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Если полый винт случайно затянут с превышением заданного момента затяжки, его следует заменить.

Затяните пустотелый соединительный болт-штуцер.

• Момент затяжки:
• 13 N*m{ 127 kgf*cm, 9 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Если пустотелый соединительный болт-штуцер случайно затянут с превышением заданного момента затяжки, его следует заменить.

Снимите 4 топливные трубки высокого давления.

Убедитесь в отсутствии утечек из соединения трубопровода обратного слива топлива.

Установите прокладку и трубопровод обратного слива топлива № 2 на головку блока цилиндров с помощью SST (обратный клапан).

• Каталожный номер:
• 23762-27010 (трубопровод обратного слива топлива № 2)

• SST
• 09280-00010

• Момент затяжки:
• 21 N*m{ 214 kgf*cm, 15 ft.*lbf}

Нанесите немного мыльного раствора (или другой жидкости для обнаружения утечек топлива) на соединение трубопровода обратного слива топлива.

Установите SST (манометр для измерения давления наддува) со стороны возврата топлива трубки обратного слива и поддерживайте давление 100 кПа (1,0 кгс/см², 15 фунтов на кв. дюйм) в течение 60 с, чтобы проверить, появляются ли пузырьки.

• SST
• 09992-00242

После проверки герметичности топливной системы вытрите мыльный раствор с соединения трубки обратного слива.

Снимите SST, трубопровод обратного слива топлива № 2 и прокладку.

• ПРИМЕЧАНИЕ:

• Ни в коем случае не устанавливайте разобранный пустотелый соединительный болт-штуцер на двигатель.

Удалите весь старый герметик (FIPG) с головки блока цилиндров.

Нанесите герметик в местах, показанных на рисунке.

• Герметик:
• Фирменный герметик Seal Packing Black от компании TOYOTA, Three bond 1207B или аналогичный

• ПРИМЕЧАНИЕ:

Закрепите новую прокладку и крышку головки блока цилиндров 10 болтами и 2 гайками.

• Момент затяжки:
• 9,0 N*m{ 92 kgf*cm, 80 in.*lbf}

Установите 4 новых уплотнительных кольца форсунок в головке блока цилиндров.

Подсоедините 2 шланга вентиляции картера и закрепите трубку вентиляции картера болтом на крышке головки блока цилиндров.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Закрепите крышку головки блока цилиндров № 2 4 болтами.

• Момент затяжки:
• для болта A:
• 18 N*m{ 184 kgf*cm, 13 ft.*lbf}
• для болта B:
• 8,0 N*m{ 82 kgf*cm, 71 in.*lbf}

Временно закрепите трубопровод обратного слива топлива № 2 4 болтами.

Временно установите новую прокладку и пустотелый соединительный болт-штуцер.

Затяните 4 болта и пустотелый соединительный болт-штуцер.

• Момент затяжки:
• для болта:
• 13 N*m{ 130 kgf*cm, 9 ft.*lbf}
• для соединительного болта-штуцера:
• 21 N*m{ 214 kgf*cm, 15 ft.*lbf}

Подсоедините 3 топливных шланга.

Временно закрепите топливную трубку высокого давления № 4 гайками штуцеров.

Заверните болт.

• Момент затяжки:
• 5,0 N*m{ 51 kgf*cm, 44 in.*lbf}

• ПРИМЕЧАНИЕ:

С помощью разрезной головки на 17 мм затяните гайку штуцера топливной трубки высокого давления со стороны топливной системы Common Rail.

• Момент затяжки:
• 35 N*m{ 357 kgf*cm, 26 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки .

С помощью разрезной головки на 17 мм затяните гайки штуцеров топливной трубки высокого давления со стороны форсунки.

• Момент затяжки:
• 35 N*m{ 357 kgf*cm, 26 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки .

Закрепите опору коллектора с электровакуумным клапаном 2 болтами и подсоедините вакуумные шланги № 3 и № 4.

• Момент затяжки:
• 19 N*m{ 194 kgf*cm, 14 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Удостоверьтесь, что цвет вакуумного шланга соответствует цвету зоны соединения.

Для моделей с охладителем РОГ:

Подсоедините вакуумный шланг № 3.

Для моделей с системой РОГ:

Подсоедините вакуумные шланги № 2 и № 3.

• ПРИМЕЧАНИЕ:

Подсоедините вакуумный шланг № 1.

Подсоедините разъем электровакуумного клапана.

Установите новую прокладку на впускной коллектор.

• ПРИМЕЧАНИЕ:

• Убедитесь, что захваты прокладки обращены к впускному коллектору, как показано на рисунке.

Установите патрубок подачи воздуха с корпусом дроссельной заслонки дизельного двигателя в сборе и закрепите 3 болтами.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Затягивайте болты в порядке, указанном на рисунке.

Подсоедините разъем датчика положения дроссельной заслонки.

Для моделей с левосторонним рулевым управлением:

Подсоедините жгут электропроводки двигателя с помощью зажима и вверните 2 болта.

• Момент затяжки:
• для болта A:
• 13 N*m{ 131 kgf*cm, 9 ft.*lbf}
• Для болта B:
• 22 N*m{ 220 kgf*cm, 16 ft.*lbf}

Для моделей с правосторонним рулевым управлением:

Подсоедините жгут электропроводки двигателя с помощью болта.

• Момент затяжки:
• 13 N*m{ 131 kgf*cm, 9 ft.*lbf}

Предварительно установите опору патрубка подачи воздуха, закрепив ее 3 болтами.

Затяните болт, обозначенный А.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Затяните 2 болта В.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

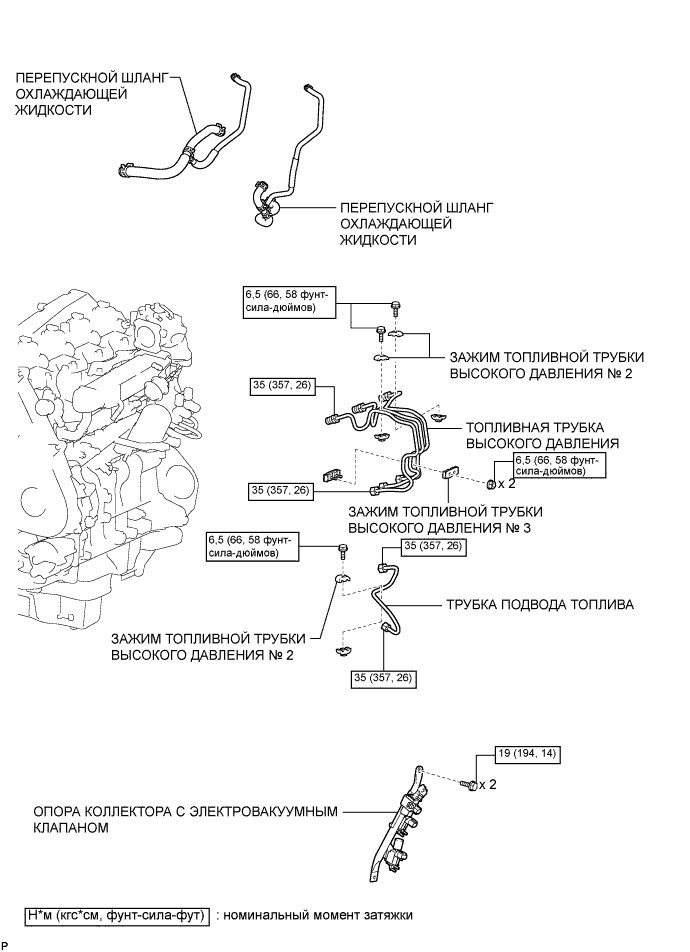

Временно закрепите топливные трубки высокого давления № 1, № 2 и № 3 гайками штуцеров.

Закрепите зажимы топливных трубок высокого давления № 2 и № 3 2 болтами и 2 гайками, как показано на рисунке.

• Момент затяжки:
• 5,0 N*m{ 51 kgf*cm, 44 in.*lbf}

• УКАЗАНИЕ:

• Если нанесенная краской метка топливной трубки высокого давления № 2 стерлась, при установке зажимов используйте для справки рисунок.

С помощью разрезной головки на 17 мм затяните гайки штуцеров топливной трубки высокого давления со стороны топливной системы Common Rail.

• Момент затяжки:
• 35 N*m{ 357 kgf*cm, 26 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки .

С помощью разрезной головки на 17 мм затяните гайки штуцеров топливной трубки высокого давления со стороны форсунки.

• Момент затяжки:
• 35 N*m{ 357 kgf*cm, 26 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки .

Установите корпус дроссельной заслонки и закрепите его 2 болтами.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Установите газовый фильтр с кронштейном газового фильтра и закрепите болтом.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Подсоедините вакуумный шланг.

С помощью шестигранного ключа на 6 мм закрепите переходник клапана РОГ, клапан РОГ № 2, охладитель РОГ, 2 новых прокладки и 3 плоских шайбы 3 болтами с шестигранной головкой.

• Момент затяжки:
• 28 N*m{ 286 kgf*cm, 21 ft.*lbf}

С помощью шестигранного ключа на 5 мм вверните болт A.

• Момент затяжки:
• 13 N*m{ 133 kgf*cm, 10 ft.*lbf}

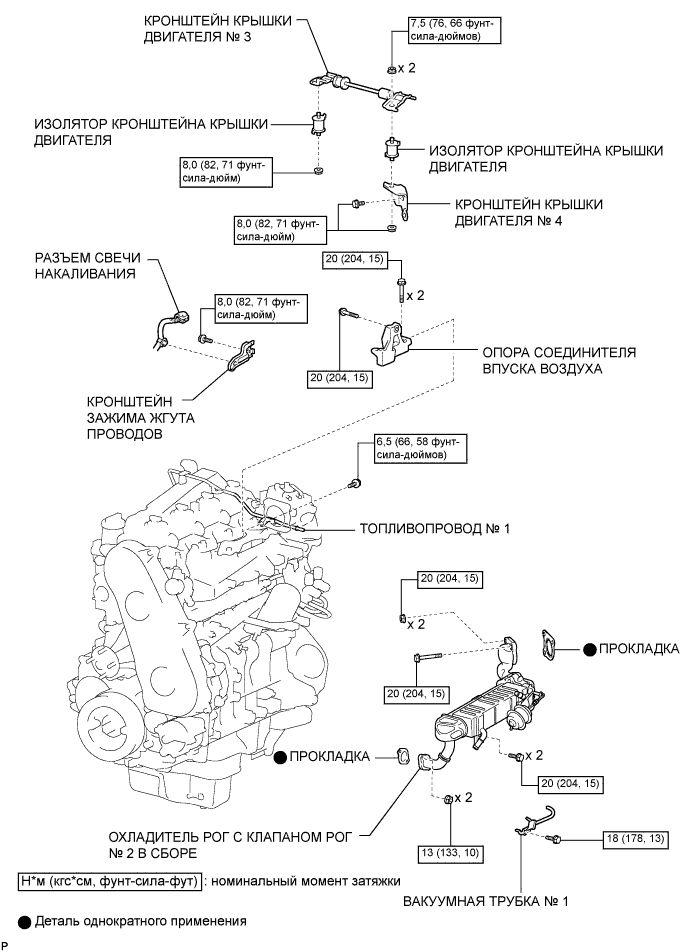

Установите новую прокладку и охладитель РОГ с трубой на электрический клапан управления РОГ и клапан РОГ № 2 и закрепите их 2 болтами.

• Момент затяжки:
• 13 N*m{ 133 kgf*cm, 10 ft.*lbf}

• УКАЗАНИЕ:

• Убедитесь, что захваты прокладки направлены к электрическому клапану управления РОГ.

Поместите новую прокладку, электрический клапан управления РОГ, еще одну новую прокладку и патрубок подачи воздуха на шпильки патрубка подачи воздуха № 2 и временно заверните 3 гайки.

• ПРИМЕЧАНИЕ:

• Временно заверните гайки таким образом, чтобы были видны 0-2 витка резьбы каждой шпильки, как показано на рисунке.

Установите новую прокладку на впускной коллектор.

• УКАЗАНИЕ:

• Убедитесь, что захваты прокладки направлены к впускному коллектору.

Временно закрепите патрубок подачи воздуха на впускном коллекторе 3 болтами, как показано на рисунке.

Временно закрепите охладитель РОГ с трубой и новую прокладку на головке блока цилиндров с помощью болта и 2 гаек.

Подсоедините вакуумный шланг № 2 к клапану РОГ № 2.

Затяните 3 гайки, обозначенные А, как показано на рисунке.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Затяните 3 болта, обозначенные B, как показано на рисунке.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Затягивайте болты в порядке, указанном на рисунке.

Затяните болт, обозначенный C, как показано на рисунке.

• Момент затяжки:
• 22 N*m{ 224 kgf*cm, 16 ft.*lbf}

Затяните 2 гайки, обозначенные D, как показано на рисунке.

• Момент затяжки:
• 13 N*m{ 133 kgf*cm, 10 ft.*lbf}

Закрепите новую прокладку и трубу РОГ № 1 на электрическом клапане управления РОГ 2 болтами.

• Момент затяжки:
• 13 N*m{ 133 kgf*cm, 10 ft.*lbf}

• УКАЗАНИЕ:

• Убедитесь, что захваты прокладки направлены к электрическому клапану управления РОГ.

Поместите новую прокладку, электрический клапан управления РОГ, еще одну новую прокладку и патрубок подачи воздуха на шпильки патрубка подачи воздуха № 2 и временно заверните 3 гайки.

• ПРИМЕЧАНИЕ:

• Временно заверните гайки таким образом, чтобы были видны 0-2 витка резьбы каждой шпильки, как показано на рисунке.

Установите новую прокладку на впускной коллектор.

• УКАЗАНИЕ:

• Убедитесь, что захваты прокладки направлены к впускному коллектору.

Временно закрепите патрубок подачи воздуха на впускном коллекторе 3 болтами.

Временно закрепите трубу РОГ № 1 и новую прокладку на головке блока цилиндров с помощью 2 гаек.

Затяните 3 гайки, обозначенные А, как показано на рисунке.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Затяните 3 болта, обозначенные B, как показано на рисунке.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Затягивайте болты в порядке, указанном на рисунке.

Затяните 2 гайки, обозначенные C, как показано на рисунке.

• Момент затяжки:
• 13 N*m{ 133 kgf*cm, 10 ft.*lbf}

Предварительно установите опору патрубка подачи воздуха, закрепив ее 3 болтами.

Затяните болт, обозначенный А.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Затяните 2 болта В.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Закрепите кронштейн E-VRV 2 болтами.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Закрепите газовый фильтр и кронштейн газового фильтра болтом.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Подсоедините 5 вакуумных шлангов.

• ПРИМЕЧАНИЕ:

• Установите вакуумные шланги таким образом, чтобы они полностью закрывали трубопроводы.

Подсоедините 2 разъема к электрическому клапану управления РОГ и E-VRV.

Закрепите зажим жгута проводов.

Установите кронштейн клапана РОГ, закрепив его 2 гайками.

• Момент затяжки:
• 8,0 N*m{ 82 kgf*cm, 71 in.*lbf}

Закрепите зажим.

Закрепите жгут электропроводки двигателя 2 болтами.

• Момент затяжки:
• Для болта A:
• 13 N*m{ 131 kgf*cm, 9 ft.*lbf}
• Для болта B:
• 22 N*m{ 220 kgf*cm, 16 ft.*lbf}

Подсоедините жгут электропроводки двигателя с помощью болта.

• Момент затяжки:
• 13 N*m{ 131 kgf*cm, 9 ft.*lbf}

Временно закрепите топливные трубки высокого давления № 1, № 2 и № 3 гайками штуцеров.

Закрепите зажимы топливных трубок высокого давления № 2 и № 3 2 болтами и 2 гайками, как показано на рисунке.

• Момент затяжки:
• 5,0 N*m{ 51 kgf*cm, 44 in.*lbf}

• УКАЗАНИЕ:

• Если нанесенная краской метка топливной трубки высокого давления № 2 стерлась, при установке зажимов используйте для справки рисунок.

С помощью разрезной головки на 17 мм затяните гайки штуцеров топливной трубки высокого давления со стороны топливной системы Common Rail.

• Момент затяжки:
• 35 N*m{ 357 kgf*cm, 26 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки .

С помощью разрезной головки на 17 мм затяните гайки штуцеров топливной трубки высокого давления со стороны форсунки.

• Момент затяжки:
• 35 N*m{ 357 kgf*cm, 26 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки .

Подсоедините перепускной шланг охлаждающей жидкости № 4 к охладителю РОГ.

• УКАЗАНИЕ:

Подсоедините перепускной шланг охлаждающей жидкости № 3 к охладителю РОГ.

• УКАЗАНИЕ:

Установите зажим.

Закрепите новую прокладку и корпус дроссельной заслонки дизельного двигателя 2 болтами и 2 гайками.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Подсоедините разъем датчика положения дроссельной заслонки.

Подсоедините впускной патрубок № 1 с воздушным шлангом и вверните 2 болта.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Затяните 2 зажима воздушного шланга № 1.

• Момент затяжки:
• 6,5 N*m{ 66 kgf*cm, 58 in.*lbf}

Затяните зажим воздушного шланга промежуточного охладителя.

• Момент затяжки:
• 6,5 N*m{ 66 kgf*cm, 58 in.*lbf}

Подсоедините вакуумный шланг к разъему датчика абсолютного давления в коллекторе.

Подсоедините 3 разъема к датчику температуры воздуха на впуске, электродвигателю привода дроссельной заслонки и датчику абсолютного давления в коллекторе.

Установите 2 зажима.

Подсоедините вакуумную трубку № 4 с помощью болта.

• Момент затяжки:
• 8,0 N*m{ 82 kgf*cm, 71 in.*lbf}

Подсоедините входной патрубок отопителя с помощью болта.

• Момент затяжки:
• 26 N*m{ 260 kgf*cm, 19 ft.*lbf}

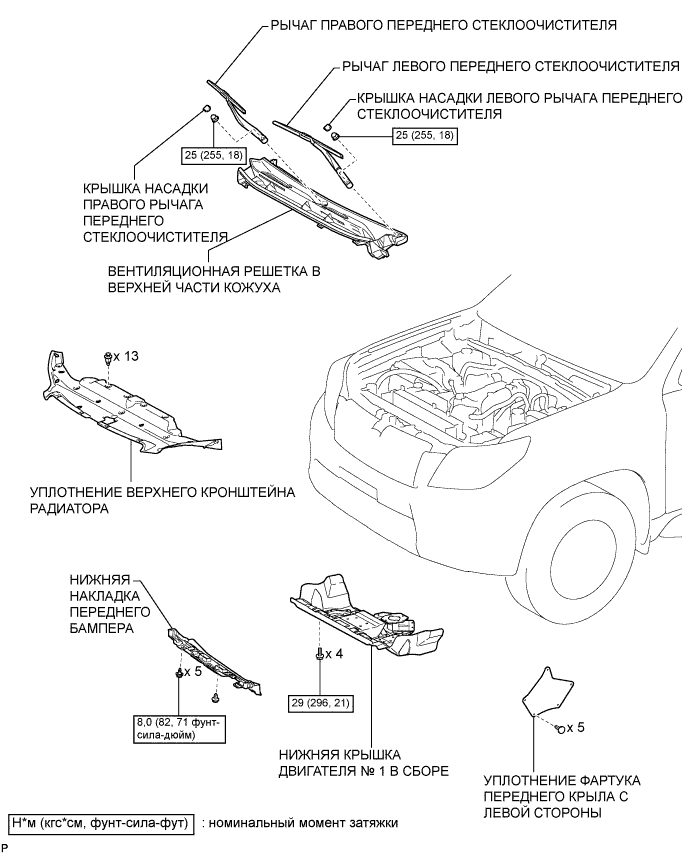

Установите вентиляционную решетку в верхней части кожуха .

С помощью ручного насоса, установленного на крышке топливного фильтра, удалите воздух из топливной системы. Продолжайте прокачку, пока сопротивление насоса при работе не возрастет.

• ПРИМЕЧАНИЕ:

Запустите двигатель.

• ПРИМЕЧАНИЕ:

Выключите зажигание.

Подсоедините портативный диагностический прибор к DLC3.

Включите зажигание (IG) и портативный диагностический прибор.

Сбросьте коды DTC .

Запустите двигатель.*1

Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Test the Fuel Leak.*2

Выполните следующее испытание 5 раз с интервалами включения/выключения 10 с: Active Test / Test the Fuel Leak.*3

После 5-го испытания в режиме Active Test дайте двигателю поработать на холостом ходу в течение не менее 3 мин.

• УКАЗАНИЕ:

• Когда для изменения режима управления насосом используется испытание Active Test "Test the Fuel Leak", фактическое давление в топливной системе Common Rail падает ниже заданного при выходе из режима Active Test, но это не является признаком неисправности насоса.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте текущие коды DTC.

Сбросьте коды DTC .

• УКАЗАНИЕ:

• Необходимо удалить коды DTC, так как DTC P1604 или P1605 может сохраняться при удалении воздуха из топливной системы после замены или ремонта деталей топливной системы.

Повторите операции с *1 по *3.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте текущие коды DTC.

• OK:
• Коды DTC не выводятся.

Затяните пробку сливного крана радиатора вручную.

Затяните пробку сливного крана блока цилиндров.

• Момент затяжки:
• 8,0 N*m{ 82 kgf*cm, 71 in.*lbf}

Заполните радиатор охлаждающей жидкостью с увеличенным сроком замены "Super Long Life Coolant (SLLC)" от компании Тойота, залив ее в трубопровод B расширительного бачка.

• Номинальный объем:

• Параметр / Устройство	Заданные условия
  для моделей с автоматической трансмиссией	Для моделей с задним подогревателем	14,9 литра (15,7 кварты США, 13,1 английской кварты)
  	Для моделей без заднего подогревателя	13,1 литра (13,8 кварты США, 11,5 английской кварты)
  для моделей с механической трансмиссией	Для моделей с задним подогревателем	15,0 литра (15,8 кварты США, 13,2 английской кварты)
  	Для моделей без заднего подогревателя	13,2 литра (13,9 кварты США, 11,6 английской кварты)

• УКАЗАНИЕ:

• ПРИМЕЧАНИЕ:

• Никогда не используйте воду вместо охлаждающей жидкости.

Несколько раз сожмите рукой входной и выходной патрубки радиатора, затем проверьте уровень охлаждающей жидкости.

Если уровень охлаждающей жидкости опускается ниже линии В, долейте охлаждающую жидкость SLLC Toyota до линии В.

Установите пробку расширительного бачка радиатора.

Установите вентиляционную пробку с помощью гаечного ключа.

• Момент затяжки:
• 2,0 N*m{ 20 kgf*cm, 18 in.*lbf}

Выпустите воздух из системы охлаждения.

Когда охлаждающая жидкость остынет, убедитесь, что она находится на уровне отметки FULL.

Если уровень охлаждающей жидкости ниже отметки FULL, долейте SLLC от компании Тойота до этой отметки.

Заполните радиатор охлаждающей жидкостью и подсоедините приспособление для опрессовки системы охлаждения и проверки пробки радиатора.

Прогрейте двигатель.

С помощью приспособления для опрессовки системы охлаждения и проверки пробки радиатора увеличьте давление в радиаторе до 123 кПа (1,3 кгс/см², 18 фунтов на кв. дюйм) и убедитесь, что давление не падает.

Если давление снижается, проверьте на наличие утечек шланги, радиатор и насос системы охлаждения. При отсутствии внешних утечек проверьте сердцевину нагревателя, блок цилиндров и головку.

Запустите двигатель. Убедитесь, что в узлах, в которых выполнялись работы, нет утечек масла.

Убедитесь, что когда двигатель остановлен, нет утечки из какой-либо части топливной системы. При обнаружении утечки топлива отремонтируйте или замените детали, если это необходимо.

Запустите двигатель и убедитесь, что в топливной системе нет утечек. При обнаружении утечки топлива отремонтируйте или замените детали, если это необходимо.

Отсоедините возвратный шланг от топливной системы Common Rail.

Запустите двигатель и проверьте возвратный трубопровод на наличие утечек топлива.

В случае наличия утечек топлива замените топливную систему Common Rail.

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель и включите портативный диагностический прибор.

В режиме Active Test портативного диагностического прибора выберите Fuel Leak Test.

Если портативный диагностический прибор недоступен, быстро до упора нажмите педаль акселератора. Увеличьте частоту вращения коленчатого вала двигателя до максимума и поддерживайте ее в течение 2 с. Повторите эту операцию несколько раз.

Убедитесь в отсутствии утечек топлива из топливной системы.

• ПРИМЕЧАНИЕ:

• Допустимой считается утечка из возвратного трубопровода менее 10 куб. см (0,6 куб. дюйма) в мин.

При обнаружении утечки топлива отремонтируйте или замените детали, если это необходимо.

Подсоедините возвратный шланг к топливной системе Common Rail.

Установите защиту картера двигателя № 1 и закрепите ее 4 болтами.

• Момент затяжки:
• 29 N*m{ 296 kgf*cm, 21 ft.*lbf}

Установите нижнюю накладку переднего бампера и закрепите ее фиксатором и 5 болтами.

• Момент затяжки:
• 8,0 N*m{ 82 kgf*cm, 71 in.*lbf}

Прогрейте двигатель, затем остановите его и подождите 5 минут. Уровень моторного масла должен находиться между отметками низкого и максимального уровней на щупе проверки уровня масла.

Если уровень низкий, проверьте, нет ли утечек, и долейте масло до максимальной отметки.

• ПРИМЕЧАНИЕ:

• Не заливайте моторное масло выше максимальной отметки.

Освободите фиксатор, выверните 5 болтов и снимите нижнюю накладку переднего бампера.

Выверните 4 болта и снимите защиту картера двигателя № 1.

Ослабьте пробку сливного крана радиатора.

• УКАЗАНИЕ:

• Слейте охлаждающую жидкость в контейнер и утилизируйте ее в соответствии с местными требованиями.

Слейте охлаждающую жидкость, сняв пробку расширительного бачка, а затем с помощью ключа снимите вентиляционную пробку.

Ослабьте пробку сливного крана блока цилиндров.

Снимите вентиляционную решетку в верхней части кожуха .

Выверните болт и отсоедините входной патрубок отопителя.

Выверните болт и отсоедините вакуумную трубку № 4.

Отсоедините 3 разъема от датчика температуры воздуха на впуске, электродвигателя привода дроссельной заслонки и датчика абсолютного давления в коллекторе.

Снимите 2 зажима.

Отсоедините вакуумный шланг от датчика абсолютного давления в коллекторе.

Ослабьте 2 зажима шланга и снимите воздушный шланг № 1.

Ослабьте зажим воздушного шланга промежуточного охладителя.

Выверните 2 болта и снимите впускной патрубок № 1.

Отсоедините разъем датчика положения дроссельной заслонки.

Выверните 2 болта, отверните 2 гайки и снимите корпус дроссельной заслонки дизельного двигателя с прокладкой.

Снимите зажим.

Отсоедините перепускной шланг охлаждающей жидкости № 3 от охладителя РОГ.

Отсоедините перепускной шланг охлаждающей жидкости № 4 от охладителя РОГ.

Отверните 2 гайки и снимите зажим топливной трубки высокого давления № 3.

Выверните 2 болта и снимите 2 зажима топливной трубки высокого давления № 2.

С помощью разрезной головки на 17 мм ослабьте гайки штуцеров и снимите топливные трубки высокого давления № 1, № 2 и № 3.

Выверните 3 болта и снимите опору патрубка подачи воздуха.

Выверните 2 болта.

Открепите зажим и отсоедините жгут электропроводки двигателя.

Выверните болт и отсоедините жгут электропроводки двигателя.

Отверните 2 гайки и снимите кронштейн клапана РОГ.

Отсоедините 2 разъема от электрического клапана управления РОГ и E-VRV.

Освободите зажим жгута проводов.

Отсоедините 5 вакуумных шлангов.

Выверните болт и снимите газовый фильтр вместе с кронштейном газового фильтра.

Выверните 2 болта и снимите кронштейн E-VRV вместе с вакуумным демпфером РОГ.

Отверните 3 гайки и снимите патрубок подачи воздуха № 2 и прокладку.

Выверните 3 болта и снимите патрубок подачи воздуха и 2 прокладки.

Отсоедините вакуумный шланг № 3 от клапана РОГ № 2.

Выверните болт, отверните 2 гайки и снимите электрический клапан управления РОГ вместе с клапаном РОГ № 2 и охладителем РОГ.

Снимите прокладку с блока цилиндров.

Отверните 2 гайки и снимите электрический клапан управления РОГ вместе с трубой РОГ № 1 и прокладкой.

Выверните 2 болта и снимите электрический клапан управления РОГ и прокладку.

С помощью шестигранного ключа на 6 мм выверните 3 болта с шестигранными головками и снимите 3 плоских шайбы, переходник клапана РОГ и прокладку.

С помощью шестигранного ключа на 5 мм выверните болт с шестигранной головкой и снимите клапан РОГ № 2 и прокладку.

Отсоедините вакуумный шланг.

Выверните болт и снимите газовый фильтр с кронштейном газового фильтра.

Выверните 2 болта и снимите кронштейн корпуса дроссельной заслонки.

Отверните 2 гайки и снимите зажим топливной трубки высокого давления № 3.

Выверните 2 болта и снимите 2 зажима топливной трубки высокого давления № 2.

С помощью разрезной головки на 17 мм ослабьте гайки штуцеров и снимите топливные трубки высокого давления № 1, № 2 и № 3.

Выверните 3 болта и снимите опору патрубка подачи воздуха.

Для моделей с левосторонним рулевым управлением:

Выверните 2 болта и отсоедините зажим и жгут электропроводки двигателя.

Для моделей с правосторонним рулевым управлением:

Выверните болт и отсоедините жгут электропроводки двигателя.

Отсоедините разъем датчика положения дроссельной заслонки.

Выверните 3 болта и снимите патрубок подачи воздуха с дроссельной заслонкой дизельного двигателя и прокладку.

Отсоедините разъем электровакуумного клапана.

Для моделей без системы РОГ:

Отсоедините разъем.

Для моделей с системой РОГ без охладителя РОГ:

Отсоедините 2 разъема.

Для моделей с системой РОГ с охладителем РОГ:

Отсоедините 3 разъема.

Отсоедините вакуумный шланг № 1.

Для моделей с системой РОГ:

Отсоедините вакуумные шланги № 2 и № 3.

Для моделей с охладителем РОГ:

Отсоедините вакуумный шланг № 3.

Отсоедините вакуумные шланги № 3 и № 4.

Выверните 2 болта и снимите опору коллектора с электровакуумным клапаном.

Выверните болт и отсоедините зажим топливной трубки высокого давления.

• ПРИМЕЧАНИЕ:

• Если зажим топливной трубки высокого давления был снят с топливной трубки высокого давления № 4, замените его новым.

С помощью разрезной головки на 17 мм ослабьте гайки штуцеров и снимите топливную трубку высокого давления № 4.

Отсоедините 3 шланга подачи топлива.

Выверните пустотелый соединительный болт-штуцер, 4 болта и снимите трубопровод обратного слива топлива № 2 и прокладку.

Выверните 4 болта и снимите крышку головки блока цилиндров № 2.

Выверните болт и отсоедините 2 шланга вентиляции картера и трубку вентиляции картера.

С помощью небольшой отвертки снимите 4 уплотнительных кольца, поддев часть между каждым уплотнительным кольцом и вырезом крышки головки блока цилиндров.

Выверните 10 болтов, отверните 2 гайки и снимите крышку головки блока цилиндров и прокладку.

Выверните пустотелый соединительный болт-штуцер, 4 полых винта форсунок и снимите 5 прокладок и трубопровод обратного слива топлива.

• ПРИМЕЧАНИЕ:

Выверните 4 болта и снимите 4 шайбы, 4 фиксатора корпуса форсунок № 1 и 4 форсунки.

• УКАЗАНИЕ:

• Разложите форсунки, фиксаторы корпуса форсунок № 1, шайбы и болты в правильном порядке.

Снимите кольцевое уплотнение с каждой форсунки.

Снимите 4 седла форсунок с головки блока цилиндров.

Отсоедините перепускной шланг охлаждающей жидкости № 1, отсоедините 2 зажима от кожуха вентилятора.

Отсоедините перепускной шланг охлаждающей жидкости № 2 от расширительного бачка радиатора.

Выверните 3 болта и снимите расширительный бачок радиатора.

Для моделей с автоматической трансмиссией:

Отсоедините впускной и выпускной патрубки масляного радиатора и открепите зажим от кожуха вентилятора.

Отсоедините от радиатора 2 патрубка масляного радиатора.

Ослабьте 4 гайки, крепящие вискомуфту и вентилятор.

Снимите поликлиновой ремень вентилятора и генератора .

Выверните 2 болта, крепящие кожух вентилятора.

Отверните 4 гайки вентилятора с вискомуфтой, а затем снимите кожух вместе с вентилятором вискомуфты.

• ПРИМЕЧАНИЕ:

• Соблюдайте осторожность, чтобы не повредить сердцевину радиатора.

Отсоедините перепускной шланг охлаждающей жидкости № 2 от зажима шланга на кожухе вентилятора.

Отсоедините перепускной шланг охлаждающей жидкости № 2 от впускного патрубка охлаждающей жидкости.

Снимите шкив вентилятора с насоса системы охлаждения.

Выверните 6 болтов и снимите 6 шайб и крышку ремня газораспределения.

Поверните коленчатый вал по часовой стрелке и совместите установочные метки, как показано на рисунке.

• УКАЗАНИЕ:

• В случае повторного использования приводного ремня газораспределения нанесите на него метки, чтобы ремень можно было установить точно в такое же положение.

Равномерно ослабьте и выверните 2 болта натяжителя приводного ремня газораспределения № 1.

Снимите приводной ремень газораспределения.

• УКАЗАНИЕ:

С помощью шестигранного ключа на 10 мм выверните болт и снимите опорный ролик приводного ремня газораспределения № 1 и шайбу.

Выверните болт зубчатого колеса распредвала, удерживая распредвал ключом.

• ПРИМЕЧАНИЕ:

• При выворачивании болта зубчатого колеса распредвала удостоверьтесь, что приводной ремень газораспределения не установлен.

Снимите зубчатое колесо распредвала.

Выверните 4 болта, отверните гайку и снимите крышку ремня газораспределения № 2.

Поверните распредвал с помощью ключа таким образом, чтобы шпоночная канавка распредвала была направлена вверх.

В несколько приемов равномерно ослабьте 15 болтов крышек подшипников в последовательности, показанной на рисунке.

Выверните 15 болтов крышек подшипников и снимите 5 крышек подшипников, сальник и 2 распредвала.

Освободите фиксатор, выверните 5 болтов и снимите нижнюю накладку переднего бампера.

Выверните 4 болта и снимите защиту картера двигателя № 1.

Ослабьте пробку сливного крана радиатора.

• УКАЗАНИЕ:

• Слейте охлаждающую жидкость в контейнер и утилизируйте ее в соответствии с местными требованиями.

Слейте охлаждающую жидкость, сняв пробку расширительного бачка, а затем с помощью ключа снимите вентиляционную пробку.

Ослабьте пробку сливного крана блока цилиндров.

Снимите 5 фиксаторов и уплотнение фартука левого переднего крыла.

Отверните 2 гайки.

Отсоедините 2 крепления крышки двигателя № 1 от кронштейна крышки двигателя № 3 и снимите крышку двигателя № 1.

Освободите 13 фиксаторов и снимите верхнее уплотнение кронштейна радиатора.

Выверните болт и отсоедините вакуумную трубку № 4.

Ослабьте хомут шланга и отсоедините воздушный шланг промежуточного охладителя.

Отсоедините 2 разъема от датчика температуры воздуха на впуске и датчика положения дроссельной заслонки.

Освободите 2 зажима жгута проводов.

Ослабьте 2 зажима шланга и снимите воздушный шланг № 1.

Выверните 2 болта и снимите впускной патрубок № 1.

Отсоедините разъем двигателя дроссельной заслонки.

Выверните 2 болта, отверните 2 гайки и снимите корпус дроссельной заслонки дизельного двигателя с прокладкой.

Отсоедините 4 разъема.

Выверните 2 болта и снимите электронный блок привода форсунок в сборе.

Выверните 3 болта и отсоедините масляный бачок лопастного насоса.

Отсоедините 3 разъема электровакуумного клапана.

Отсоедините вакуумный шланг № 1.

Отсоедините 2 вакуумных шланга № 2 от клапана РОГ № 2.

Отсоедините вакуумные шланги № 1 и № 4.

Выверните 2 болта и снимите опору коллектора с электровакуумным клапаном.

Выверните болт и снимите зажим топливной трубки высокого давления № 2.

С помощью разрезной головки на 17 мм ослабьте гайки штуцеров и снимите трубку подвода топлива.

Отверните 2 гайки и снимите зажим топливной трубки высокого давления № 3.

Выверните 2 болта и снимите 2 зажима топливной трубки высокого давления № 2.

С помощью разрезной головки на 17 мм ослабьте гайки штуцеров и снимите топливные трубки высокого давления № 1, № 2 и № 3.

Освободите хомут перепускного шланга охлаждающей жидкости.

Выверните болт и отсоедините патрубок отопителя.

Освободите 4 хомута перепускного шланга охлаждающей жидкости.

Отсоедините перепускной шланг охлаждающей жидкости № 7, обозначенный символом A на рисунке.

Отсоедините перепускной шланг охлаждающей жидкости № 4, обозначенный символом B на рисунке.

Отсоедините перепускной шланг охлаждающей жидкости № 3, обозначенный символом C на рисунке.

Отсоедините перепускной шланг охлаждающей жидкости № 8, обозначенный символом D на рисунке.

Отсоедините перепускной шланг охлаждающей жидкости № 6, обозначенный символом E на рисунке.

Отсоедините перепускной шланг охлаждающей жидкости № 5, обозначенный символом F на рисунке.

Отсоедините вакуумный шланг от впускного коллектора.

Выверните болт и отсоедините вакуумную трубку № 1.

Отсоедините разъем свечи накаливания.

Освободите 2 зажима жгута проводов и отсоедините разъем свечи накаливания от кронштейна зажима жгута проводов.

Выверните болт и снимите кронштейн зажима жгута проводов.

Отверните 2 гайки и снимите кронштейн крышки двигателя № 3.

Отверните 2 гайки и снимите 2 изолятора кронштейнов крышки двигателя.

Выверните болт и снимите кронштейн крышки двигателя № 4.

Отсоедините 4 разъема форсунок и освободите 3 зажима жгута проводов.

Выверните болт A и отсоедините топливопровод № 1 от опоры патрубка подачи воздуха.

Выверните 3 болта и снимите опору патрубка подачи воздуха.

Отсоедините разъем датчика давления топлива от топливной системы Common Rail.

Отверните 4 гайки, выверните 3 болта и снимите охладитель РОГ с клапаном РОГ № 2.

Снимите 2 прокладки с головки блока цилиндров и электрического клапана управления РОГ.

Отсоедините разъем электрического клапана управления РОГ.

Снимите электрический клапан управления РОГ и прокладку с патрубка подачи воздуха.

Выверните болт и отсоедините жгут проводов.

Для моделей с левосторонним рулевым управлением:

Выверните болт и отсоедините жгут проводов.

Освободите 5 зажимов и отсоедините жгут проводов от верхней панели кожуха.

Отсоедините разъем датчика абсолютного давления в коллекторе и вакуумный шланг.

Выверните болт и снимите датчик абсолютного давления в коллекторе.

Выверните болт и снимите кронштейн клапана системы снижения токсичности отработавших газов.

Выверните 3 болта и снимите кронштейн корпуса дроссельной заслонки.

Отсоедините вакуумный шланг и снимите газовый фильтр № 1 с кронштейна газового фильтра.

Освободите зажим, чтобы отсоединить жгут проводов.

Выверните болт и снимите кронштейн газового фильтра.

Выверните 3 болта и снимите патрубок подачи воздуха и прокладку.

Отсоедините топливопровод № 2 .

Выверните 4 болта, пустотелый соединительный болт-штуцер и снимите прокладку и топливопровод № 1.

Обозначения на рисунке

*1	Топливопровод № 2	-	-
	Пустотелый соединительный болт-штуцер	-	-

Выверните болт, отверните гайку и снимите 2 зажима топливной трубки высокого давления № 2.

С помощью разрезной головки на 17 мм ослабьте гайки штуцеров и снимите топливную трубку высокого давления № 4.

С помощью шестигранного ключа на 6 мм выверните пустотелый соединительный болт-штуцер и снимите прокладку.

Обозначения на рисунке

	Пустотелый соединительный болт-штуцер
	Топливный обратный клапан

Снимите обратный топливный клапан, прокладку и топливопровод № 2.

Отсоедините 2 топливных шланга.

Обозначения на рисунке

Топливный обратный клапан

Выверните 2 болта.

Снимите обратный топливный клапан, прокладку и трубопровод обратного слива топлива № 3.

Выверните 3 болта.

Обозначения на рисунке

Пустотелый соединительный болт-штуцер

Выверните пустотелый соединительный болт-штуцер и снимите прокладку и трубопровод обратного слива топлива № 2.

Выверните 4 болта и снимите крышку головки блока цилиндров № 2.

Выверните болт и отсоедините 2 шланга вентиляции картера и трубку вентиляции картера.

С помощью небольшой отвертки снимите уплотнительное кольцо форсунок в головке блока цилиндров, поддев часть между уплотнительным кольцом и вырезом крышки головки блока цилиндров.

Выверните 10 болтов, отверните 2 гайки и снимите крышку головки блока цилиндров и прокладку крышки головки блока цилиндров.

Выверните пустотелый соединительный болт-штуцер, 4 полых винта форсунок и снимите 5 прокладок и трубопровод обратного слива топлива.

• ПРИМЕЧАНИЕ:

Выверните 4 болта и снимите 4 шайбы, 4 фиксатора корпуса форсунок № 1 и 4 форсунки.

• УКАЗАНИЕ:

• Разложите форсунки, фиксаторы корпуса форсунок № 1, шайбы и болты в правильном порядке.

Снимите кольцевое уплотнение с каждой форсунки.

Снимите 4 седла форсунок с головки блока цилиндров.

Отсоедините перепускной шланг охлаждающей жидкости № 1, отсоедините 2 зажима от кожуха вентилятора.

Отсоедините перепускной шланг охлаждающей жидкости № 2 от расширительного бачка радиатора.

Выверните 3 болта и снимите расширительный бачок радиатора.

Для моделей с автоматической трансмиссией:

Отсоедините впускной и выпускной патрубки масляного радиатора и открепите зажим от кожуха вентилятора.

Отсоедините от радиатора 2 патрубка масляного радиатора.

Ослабьте 4 гайки, крепящие вентилятор с вискомуфтой.

Снимите поликлиновой ремень вентилятора и генератора .

Выверните 2 болта, крепящие кожух вентилятора.

Отверните 4 гайки вентилятора с вискомуфтой, а затем снимите кожух вместе с вентилятором с вискомуфтой.

• ПРИМЕЧАНИЕ:

• Соблюдайте осторожность, чтобы не повредить сердцевину радиатора.

Отсоедините перепускной шланг охлаждающей жидкости № 2 от зажима шланга на кожухе вентилятора.

Отсоедините перепускной шланг охлаждающей жидкости № 2 от впускного патрубка охлаждающей жидкости.

Снимите шкив вентилятора с насоса системы охлаждения.

Выверните 6 болтов и снимите 6 шайб и крышку ремня газораспределения.

Поверните коленчатый вал по часовой стрелке и совместите установочные метки, как показано на рисунке.

• УКАЗАНИЕ:

• В случае повторного использования приводного ремня газораспределения нанесите на него метки, чтобы ремень можно было установить точно в такое же положение.

Равномерно ослабьте и выверните 2 болта натяжителя приводного ремня газораспределения № 1.

Снимите приводной ремень газораспределения.

• УКАЗАНИЕ:

С помощью шестигранного ключа на 10 мм выверните болт и снимите опорный ролик приводного ремня газораспределения № 1 и шайбу.

Выверните болт зубчатого колеса распредвала, удерживая распредвал ключом.

• ПРИМЕЧАНИЕ:

• При выворачивании болта зубчатого колеса распредвала удостоверьтесь, что приводной ремень газораспределения не установлен.

Снимите зубчатое колесо распредвала.

Выверните 4 болта и гайки и снимите крышку ремня газораспределения № 2.

Поверните распредвал с помощью ключа таким образом, чтобы шпоночная канавка распредвала была направлена вверх.

В несколько приемов равномерно ослабьте 15 болтов крышек подшипников в последовательности, показанной на рисунке.

Выверните 15 болтов крышек подшипников и снимите 5 крышек подшипников, сальник и 2 распредвала.

С помощью шестигранного гаечного ключа на 10 мм закрепите новую шайбу и опорный ролик приводного ремня газораспределения № 1 болтом.

• Момент затяжки:
• 35 N*m{ 357 kgf*cm, 26 ft.*lbf}

Проверьте, плавно ли двигается опорный шкив.

Если опорный ролик не перемещается плавно, проверьте установку опорного ролика и шайбы.

Удостоверьтесь, что установочные метки совмещены, как показано на рисунке.

• УКАЗАНИЕ:

• В случае повторного использования ремня газораспределения совместите метки, нанесенные при снятии, и установите ремень таким образом, чтобы стрелка соответствовала направлению вращения коленчатого вала.

• ПРИМЕЧАНИЕ:

Установите приводной ремень газораспределения на шкив приводного вала насоса, зубчатое колесо распредвала и опорный ролик приводного ремня газораспределения № 1, придерживаясь этой последовательности.

Установите натяжитель вертикально. Затем установите пресс сверху натяжителя.

• ПРИМЕЧАНИЕ:

С помощью пресса медленно запрессуйте толкатель, поддерживая усилие 981-9807 Н (100-1000 кгс, 220-2205 фунт-сила-дюймов).

• ПРИМЕЧАНИЕ:

• Не прикладывайте к толкателю нагрузку более 9807 Н (1000 кгс, 2205 фунт-сила-дюймов).

Совместите отверстия в толкателе и кожухе. Затем вставьте через отверстия шестигранный ключ на 1,5 мм, чтобы закрепить толкатель на месте.

Временно закрепите натяжитель приводного ремня 2 болтами, прижимая опорный ролик к приводному ремню газораспределения.

Затяните 2 болта.

• Момент затяжки:
• 13 N*m{ 133 kgf*cm, 10 ft.*lbf}

• ПРИМЕЧАНИЕ:

• Равномерно затяните 2 болтов.

Выньте из натяжителя торцевой гаечный ключ на 1,5 мм.

Поверните коленчатый вал по часовой стрелке на 720° и убедитесь, что установочные метки совмещены, как показано на рисунке.

Закрепите крышку ремня газораспределения с помощью 6 шайб и 6 болтов.

• Момент затяжки:
• 6,0 N*m{ 61 kgf*cm, 53 in.*lbf}

Установите шкив вентилятора на насос системы охлаждения.

Подсоедините перепускной шланг охлаждающей жидкости № 2 к впускному патрубку охлаждающей жидкости.

Временно закрепите 4 гайками кожух вместе с вентилятором вискомуфты на насосе системы охлаждения. Затяните гайки вручную до упора.

Присоедините захваты кожуха к радиатору, как показано на рисунке.

Установите кожух вентилятора на радиатор и закрепите 2 болтами.

• Момент затяжки:
• 5,0 N*m{ 51 kgf*cm, 44 in.*lbf}

Установите поликлиновой ремень вентилятора и генератора .

Закрепите вентилятор с вискомуфтой в сборе на насосе системы охлаждения 4 гайками.

• Момент затяжки:
• 23 N*m{ 235 kgf*cm, 17 ft.*lbf}

Присоедините перепускной шланг охлаждающей жидкости № 2 к зажиму на кожухе вентилятора.

Для моделей с автоматической трансмиссией:

Подсоедините 2 патрубка масляного радиатора.

Обозначения на рисунке

*a	Правая сторона
*b	2 - 7 мм

• УКАЗАНИЕ:

Расположение зажимов шлангов показано на рисунке.

Установите фиксаторы таким образом, чтобы расстояние от конца шланга составляло 2-7 мм (0,0787-0,275 дюйма).

Присоедините 2 шланга масляного радиатора к зажиму на кожухе вентилятора.

Подсоедините перепускной шланг охлаждающей жидкости № 2 к расширительному бачку радиатора.

Подсоедините перепускной шланг охлаждающей жидкости № 1 к кожуху вентилятора и закрепите его 2 зажимами.

Установите расширительный бачок радиатора и закрепите его 3 болтами.

• Момент затяжки:
• 5,0 N*m{ 51 kgf*cm, 44 in.*lbf}

Установите патрубок радиатора и присоедините зажим.

• УКАЗАНИЕ:

• Направление зажима шланга должно соответствовать рисунку.

Затяните пробку сливного крана радиатора вручную.

Затяните пробку сливного крана блока цилиндров.

• Момент затяжки:
• 8,0 N*m{ 82 kgf*cm, 71 in.*lbf}

Заполните радиатор охлаждающей жидкостью с увеличенным сроком замены "Super Long Life Coolant (SLLC)" от компании Тойота, залив ее в трубопровод B расширительного бачка.

• Номинальный объем:

• Параметр / Устройство	Заданные условия
  для моделей с автоматической трансмиссией	Для моделей с задним подогревателем	14,9 литра (15,7 кварты США, 13,1 английской кварты)
  	Для моделей без заднего подогревателя	13,1 литра (13,8 кварты США, 11,5 английской кварты)
  для моделей с механической трансмиссией	Для моделей с задним подогревателем	15,0 литра (15,8 кварты США, 13,2 английской кварты)
  	Для моделей без заднего подогревателя	13,2 литра (13,9 кварты США, 11,6 английской кварты)

• УКАЗАНИЕ:

• ПРИМЕЧАНИЕ:

• Никогда не используйте воду вместо охлаждающей жидкости.

Несколько раз сожмите рукой входной и выходной патрубки радиатора, затем проверьте уровень охлаждающей жидкости.

Если уровень охлаждающей жидкости опускается ниже линии В, долейте охлаждающую жидкость SLLC Toyota до линии В.

Установите пробку расширительного бачка радиатора.

Установите вентиляционную пробку с помощью гаечного ключа.

• Момент затяжки:
• 2,0 N*m{ 20 kgf*cm, 18 in.*lbf}

Выпустите воздух из системы охлаждения.

Когда охлаждающая жидкость остынет, убедитесь, что она находится на уровне отметки FULL.

Если уровень охлаждающей жидкости ниже отметки FULL, долейте SLLC от компании Тойота до этой отметки.

Заполните радиатор охлаждающей жидкостью и подсоедините приспособление для опрессовки системы охлаждения и проверки пробки радиатора.

Прогрейте двигатель.

С помощью приспособления для опрессовки системы охлаждения и проверки пробки радиатора увеличьте давление в радиаторе до 123 кПа (1,3 кгс/см², 18 фунтов на кв. дюйм) и убедитесь, что давление не падает.

Если давление снижается, проверьте на наличие утечек шланги, радиатор и насос системы охлаждения. При отсутствии внешних утечек проверьте сердцевину нагревателя, блок цилиндров и головку.

Установите защиту картера двигателя № 1 и закрепите ее 4 болтами.

• Момент затяжки:
• 29 N*m{ 296 kgf*cm, 21 ft.*lbf}

Установите нижнюю накладку переднего бампера и закрепите ее фиксатором и 5 болтами.

• Момент затяжки:
• 8,0 N*m{ 82 kgf*cm, 71 in.*lbf}

Осмотрите приводной ремень газораспределения.

При наличии дефектов выполните следующие операции.

При наличии преждевременного расслаивания:

Если какие-либо зубья ремня повреждены или потрескались, проверьте, не заблокирован ли распредвал.

При наличии значительного износа или трещин на поверхности ремня проверьте, нет ли зазубрин на боковой поверхности замка опорного шкива или насоса системы охлаждения.

Если следы износа или повреждений имеются только с одной стороны ремня, проверьте направляющую ремня и центровку всех шкивов.

При наличии существенного износа зубьев ремня проверьте, нет ли повреждений крышки ремня газораспределения, правильно ли установлена прокладка, и нет ли посторонних материалов на зубьях шкива.

При необходимости замените приводной ремень газораспределения.

Проверьте, плавно ли вращается опорный ролик рукой.

Осмотрите место установки уплотнения опорного ролика и проверьте, нет ли там утечек смазки.

• ПРИМЕЧАНИЕ:

Осмотрите место установки уплотнения натяжителя ремня и проверьте, нет ли утечек масла.

При обнаружении утечки замените натяжитель ремня.

• УКАЗАНИЕ:

• Следы масла на уплотнении со стороны толкателя натяжителя считаются допустимыми.

Удерживайте натяжитель обеими руками, как показано на рисунке. С усилием вставьте толкатель и убедитесь, что он не перемещается.

Если толкатель перемещается, замените натяжитель ремня.

• ПРИМЕЧАНИЕ:

• Не держите натяжитель толкателем вниз.

Измерьте выступание толкателя относительно кожуха.

• Номинальная величина выступания:
• 8,1 - 8,9 мм (0,319 - 0,350 дюйма)

Если величина выступания не соответствует указанному значению, замените натяжитель ремня.

Освободите фиксатор, выверните 5 болтов и снимите нижнюю накладку переднего бампера.

Выверните 4 болта и снимите защиту картера двигателя № 1.

Ослабьте пробку сливного крана радиатора.

• УКАЗАНИЕ:

• Слейте охлаждающую жидкость в контейнер и утилизируйте ее в соответствии с местными требованиями.

Слейте охлаждающую жидкость, сняв пробку расширительного бачка, а затем с помощью ключа снимите вентиляционную пробку.

Ослабьте пробку сливного крана блока цилиндров.

Отсоедините перепускной шланг охлаждающей жидкости № 1, отсоедините 2 зажима от кожуха вентилятора.

Отсоедините перепускной шланг охлаждающей жидкости № 2 от расширительного бачка радиатора.

Выверните 3 болта и снимите расширительный бачок радиатора.

Для моделей с автоматической трансмиссией:

Отсоедините впускной и выпускной патрубки масляного радиатора и открепите зажим от кожуха вентилятора.

Отсоедините от радиатора 2 патрубка масляного радиатора.

Ослабьте 4 гайки, крепящие вискомуфту и вентилятор.

Снимите поликлиновой ремень вентилятора и генератора .

Выверните 2 болта, крепящие кожух вентилятора.

Отверните 4 гайки вентилятора с вискомуфтой, а затем снимите кожух вместе с вентилятором вискомуфты.

• ПРИМЕЧАНИЕ:

• Соблюдайте осторожность, чтобы не повредить сердцевину радиатора.

Отсоедините перепускной шланг охлаждающей жидкости № 2 от зажима шланга на кожухе вентилятора.

Отсоедините перепускной шланг охлаждающей жидкости № 2 от впускного патрубка охлаждающей жидкости.

Снимите шкив вентилятора с насоса системы охлаждения.

Выверните 6 болтов и снимите 6 шайб и крышку ремня газораспределения.

Поверните коленчатый вал по часовой стрелке и совместите установочные метки, как показано на рисунке.

• УКАЗАНИЕ:

• В случае повторного использования приводного ремня газораспределения нанесите на него метки, чтобы ремень можно было установить точно в такое же положение.

Равномерно ослабьте и выверните 2 болта натяжителя приводного ремня газораспределения № 1.

Снимите приводной ремень газораспределения.

• УКАЗАНИЕ:

С помощью шестигранного ключа на 10 мм выверните болт и снимите опорный ролик приводного ремня газораспределения № 1 и шайбу.
