DTC B1650/32 Неисправность цепи датчика присутствия пассажира


ОПИСАНИЕ

Цепь датчика присутствия пассажира включает центральный блок управления системы SRS и датчик присутствия пассажира.
Центральный блок управления системы SRS получает сигналы от датчика присутствия пассажира и определяет, следует ли привести в действие переднюю подушку безопасности пассажира и боковую подушку безопасности переднего пассажира.
Код DTC B1650/32 регистрируется при обнаружении неисправности цепи датчика присутствия пассажира.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1650/32
При выполнении одного из следующих условий:
  1. Центральный блок управления системы SRS получает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи датчика присутствия пассажира в течение 2 с.
  2. Неисправность датчика присутствия пассажира
  3. Неисправность центрального блока управления системы SRS
  1. Напольный провод (для моделей с левосторонним рулевым управлением)
  2. Напольный провод № 2 (для моделей с правосторонним рулевым управлением)
  3. Датчик присутствия пассажира
  4. Центральный блок управления системы SRS

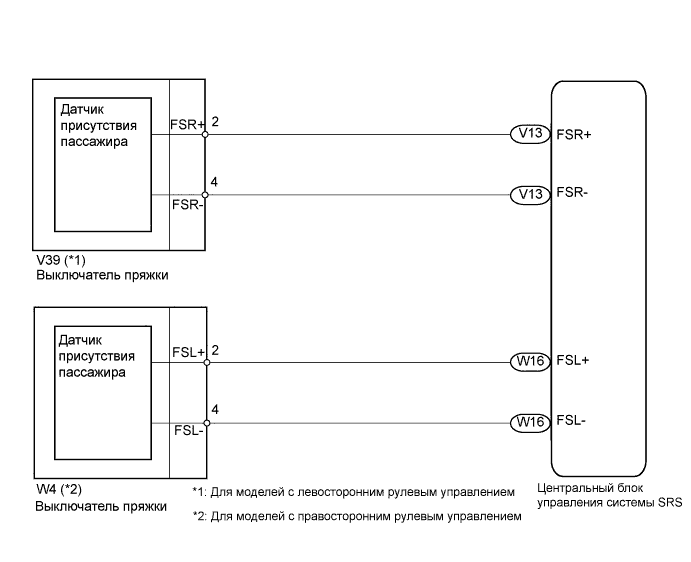

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1650/32 Неисправность Цепи Датчика Присутствия Пассажира


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

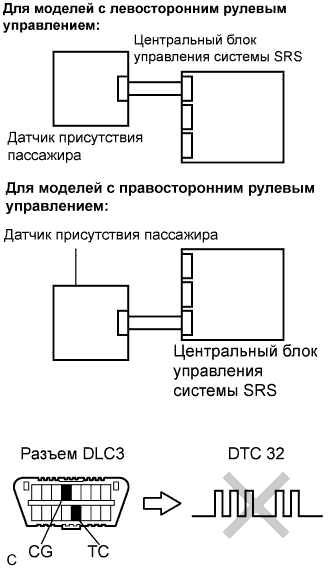

1.ПРОВЕРЬТЕ DTC
Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1650/32 Неисправность Цепи Датчика Присутствия Пассажира

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    OK:
    DTC B1650/32 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1650/32, которые не связаны с данной проверкой.


OK
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
NG


2.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и датчику присутствия пассажира.

    OK:
    Разъемы подсоединены.


NG
ПОДСОЕДИНИТЕ РАЗЪЕМЫ
OK


3.ПРОВЕРЬТЕ РАСПОЛОЖЕНИЕ РУЛЕВОГО УПРАВЛЕНИЯ АВТОМОБИЛЯ

  1. Проверьте положение рулевого механизма автомобиля.

    Результат
    Результат
    		Следующий шаг
    Для левостороннего рулевого управления
    		А
    Для правостороннего рулевого управления
    		B


B
Перейдите к шагу 8
А

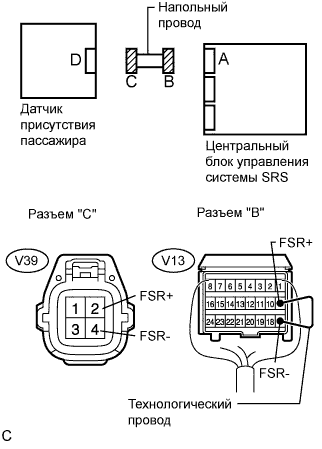

4.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (ОБРЫВ)
Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1650/32 Неисправность Цепи Датчика Присутствия Пассажира

  1. Отсоедините разъемы от центрального блока управления системы SRS и датчика присутствия пассажира.

  1. С помощью технологического провода соедините контакты V13-9 (FSR+) и V13-17 (FSR-) разъема "В".

    ПРИМЕЧАНИЕ:
    При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V39-2 (FSR+) - V39-4 (FSR-)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД
OK

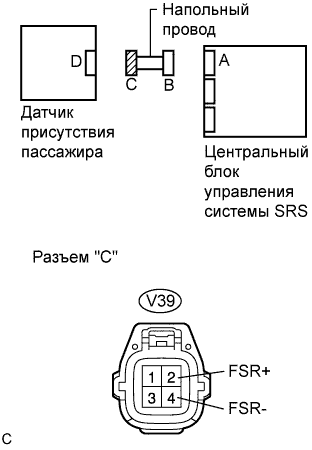

5.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ)
Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1650/32 Неисправность Цепи Датчика Присутствия Пассажира

  1. Отсоедините технологический провод от разъема "В".

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V39-2 (FSR+) - V39-4 (FSR-)
    		1 МОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД
OK


6.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА B+)
Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1650/32 Неисправность Цепи Датчика Присутствия Пассажира

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    V39-2 (FSR+) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    V39-4 (FSR-) - масса
    		Зажигание включено (IG)
    		Менее 1 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД
OK


7.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)
Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1650/32 Неисправность Цепи Датчика Присутствия Пассажира

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V39-2 (FSR+) - масса
    		1 МОм или более
    V39-4 (FSR-) - масса
    		1 МОм или более


OK
Перейдите к шагу 12
NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД

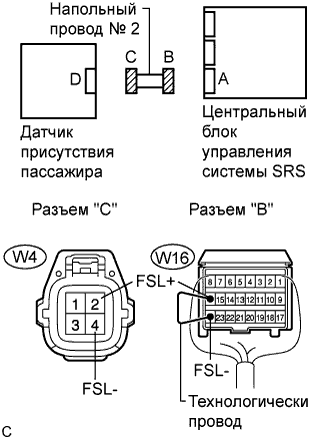

8.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА ОБРЫВ)
Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1650/32 Неисправность Цепи Датчика Присутствия Пассажира

  1. Отсоедините разъемы от центрального блока управления системы SRS и датчика присутствия пассажира.

  1. С помощью технологического провода соедините контакты W16-16 (FSL+) и W16-24 (FSL-) разъема "В".

    ПРИМЕЧАНИЕ:
    При подсоединении не следует вставлять технологический провод в контакт разъема с усилием.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    W4-2 (FSL+) - W4-4 (FSL-)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK

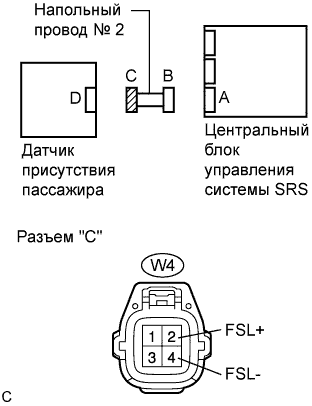

9.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ)
Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1650/32 Неисправность Цепи Датчика Присутствия Пассажира

  1. Отсоедините технологический провод от разъема "В".

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    W4-2 (FSL+) - W4-4 (FSL-)
    		1 МОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK


10.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА В+)
Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1650/32 Неисправность Цепи Датчика Присутствия Пассажира

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    W4-2 (FSL+) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    W4-4 (FSL-) - масса
    		Зажигание включено (IG)
    		Менее 1 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK


11.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)
Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1650/32 Неисправность Цепи Датчика Присутствия Пассажира

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    W4-2 (FSL+) - масса
    		1 МОм или более
    W4-4 (FSL-) - масса
    		1 МОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK

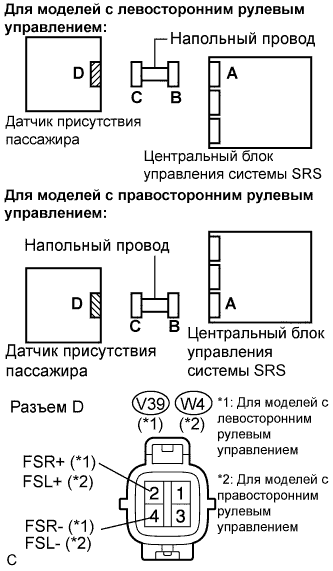

12.ПРОВЕРЬТЕ ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА
Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1650/32 Неисправность Цепи Датчика Присутствия Пассажира

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    ПРИМЕЧАНИЕ:
    Подсоедините положительный (+) вывод диагностического прибора к контакту FSR+ (FSL+), а отрицательный (-) вывод – к контакту FSR- (FSL-).
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    V39-2 (FSR+) - V39-4 (FSR-) (*1)
    		В сиденье не находится пассажир
    		Менее 50 кОм
    V39-2 (FSR+) - V39-4 (FSR-) (*1)
    		В сиденье находится пассажир
    		50 кОм или более
    W4-2 (FSL-) - W4-4 (FSL-) (*2)
    		В сиденье не находится пассажир
    		Менее 50 кОм
    W4-2 (FSL-) - W4-4 (FSL-) (*2)
    		В сиденье находится пассажир
    		50 кОм или более
    УКАЗАНИЕ:
    *1: Для моделей с левосторонним рулевым управлением
    *2: Для моделей с правосторонним рулевым управлением


NG
ЗАМЕНИТЕ ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА
OK

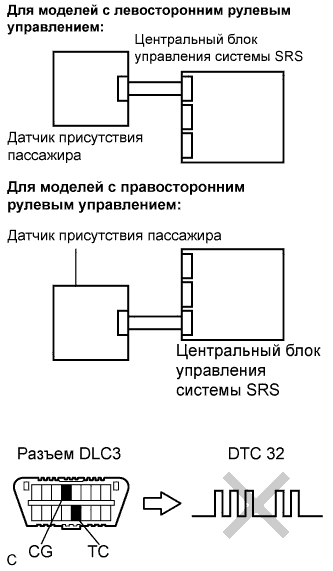

13.ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1650/32 Неисправность Цепи Датчика Присутствия Пассажира

  1. Подсоедините разъемы к центральному блоку управления системы SRS и датчику присутствия пассажира.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    OK:
    DTC B1650/32 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1650/32, которые не связаны с данной проверкой.


NG
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
OK

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
