Блок Управления Рабочими Цилиндрами Тормозов Снятие

Тормоза. Lexus GS450h GWS191
Управление Тормозами. Lexus GS450h GWS191

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  3. СНИМИТЕ ПРАВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА

  4. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА

  5. СНИМИТЕ ВЕРХНИЙ ЗАЩИТНЫЙ ЭЛЕМЕНТ ПЕРЕДНЕГО ЛЕВОГО КРЫЛА

  6. СНИМИТЕ ВЕРХНЮЮ ЗАЩИТУ ПЕРЕДНЕГО ПРАВОГО КРЫЛА

  7. СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ

  8. СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ

  9. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ЛЕВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ

  10. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ПРАВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ

  11. СНИМИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА

  12. СНИЗЬТЕ ДАВЛЕНИЕ В ГИДРОАККУМУЛЯТОРЕ

  13. ВЫКЛЮЧИТЕ СИСТЕМУ УПРАВЛЕНИЯ ТОРМОЗАМИ

  14. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

  15. СНИМИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

  16. ОТСОЕДИНИТЕ БЛОК РЕЛЕ № 3 МОТОРНОГО ОТСЕКА

  17. СНИМИТЕ ЛЕВОЕ ПЕРЕДНЕЕ КОЛЕСО

  18. СНИМИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ С КРОНШТЕЙНОМ

Блок Управления Рабочими Цилиндрами Тормозов -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


    Lexus GS450h GWS191

  1. Освободите 7 фиксаторов и снимите сальник воздухопровода.



3. СНИМИТЕ ПРАВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА


    Lexus GS450h GWS191

  1. Освободите 3 фиксатора и снимите боковую крышку.



4. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА


    Lexus GS450h GWS191

  1. Освободите 4 фиксатора и снимите боковую крышку.



5. СНИМИТЕ ВЕРХНИЙ ЗАЩИТНЫЙ ЭЛЕМЕНТ ПЕРЕДНЕГО ЛЕВОГО КРЫЛА


Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Блок Управления Рабочими Цилиндрами Тормозов Снятие

  1. Освободите 3 захвата с помощью съемника фиксаторов и снимите элементы защиты.



6. СНИМИТЕ ВЕРХНЮЮ ЗАЩИТУ ПЕРЕДНЕГО ПРАВОГО КРЫЛА
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


7. СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ

  1. Отверните гайку и снимите рычаг и щетку стеклоочистителя.



8. СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ

  1. Отверните гайку и снимите рычаг и щетку стеклоочистителя.



9. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ЛЕВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ


Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Блок Управления Рабочими Цилиндрами Тормозов Снятие

  1. Потяните прокладку между крылом и кожухом в направлении, указанном стрелкой на рисунке, чтобы расцепить 2 захвата, и снимите прокладку.



10. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ПРАВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


11. СНИМИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Блок Управления Рабочими Цилиндрами Тормозов Снятие

  1. Расцепите 2 фиксатора и 5 захватов.



    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Блок Управления Рабочими Цилиндрами Тормозов Снятие

  1. Потяните вентиляционную решетку в направлении, указанном стрелкой на рисунке, чтобы расцепить 10 захватов, и снимите вентиляционную решетку.



12. СНИЗЬТЕ ДАВЛЕНИЕ В ГИДРОАККУМУЛЯТОРЕ
ПРЕДОСТЕРЕЖЕНИЕ:
Обязательно выполните рассмотренную последовательность действий перед снятием блока управления рабочими цилиндрами тормозов.
ПРИМЕЧАНИЕ:
Следуя подсказкам на экране диагностического прибора, сбросьте давление в гидроаккумуляторе в режиме "ZERO DOWN".

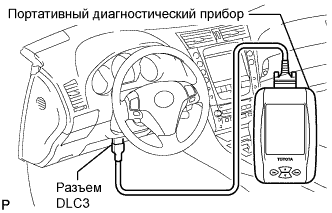

  1. При выключенном зажигании подсоедините портативный диагностический прибор к разъему DLC3.

  1. Включите питание портативного диагностического прибора и 5 раз повторите следующие шаги.

    1. Включите зажигание (IG).

    2. Включите портативный диагностический прибор и выберите меню "DIAGNOSTIC MENU" → "ABS/VSC" → "ELECTRONICALLY CONTROLLED BRAKE SYSTEM UTILITY" → "ZERO DOWN".

    3. После включения зуммера выключите зажигание.

      ПРИМЕЧАНИЕ:
      Поддерживайте уровень тормозной жидкости в бачке выше отметки MIN, доливая ее при необходимости.
      УКАЗАНИЕ:
      1. Давление в гидроаккумуляторе нагнетается и сбрасывается циклически, тем самым, обеспечивая циркуляцию тормозной жидкости внутри гидроаккумулятора при каждом сбросе давления.
      2. При каждом включении зажигания (IG) электродвигатель насоса начинает вращаться, и давление в гидроаккумуляторе повышается.


13. ВЫКЛЮЧИТЕ СИСТЕМУ УПРАВЛЕНИЯ ТОРМОЗАМИ

  1. Переведите рычаг переключения передач в положение P и включите стояночный тормоз.



    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Блок Управления Рабочими Цилиндрами Тормозов Снятие

  1. При выключенном зажигании подсоедините портативный диагностический прибор к разъему DLC3.

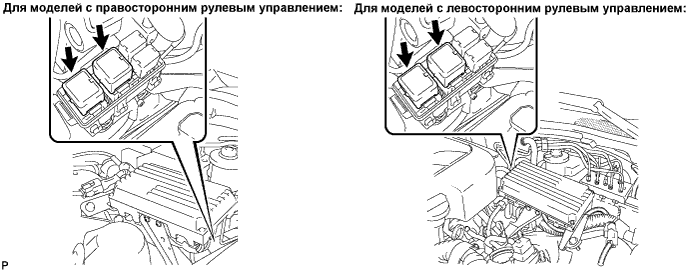

  1. Не включая зажигание, извлеките 2 реле электродвигателя из блока реле № 3 моторного отсека.


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Блок Управления Рабочими Цилиндрами Тормозов Снятие

  1. Включите зажигание (IG).

    ПРИМЕЧАНИЕ:
    Не запускайте двигатель.

  1. Включите портативный диагностический прибор и выберите "DIAGNOSTIC MENU"→"ABS/VSC"→"ELECTRONICALLY CONTROLLED BRAKE SYSTEM UTILITY"→"ELECTRONICALLY CONTROLLED BRAKE SYSTEM INVALID".



14. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ
ПРИМЕЧАНИЕ:
В случае попадания тормозной жидкости на окрашенные поверхности ее необходимо полностью смыть или удалить каким-либо иным способом.


15. СНИМИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

  1. Отсоедините разъем, указанный на рисунке.



    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Блок Управления Рабочими Цилиндрами Тормозов Снятие

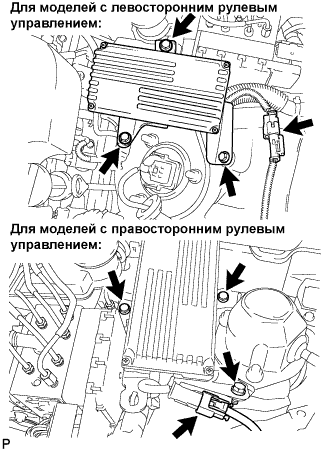

  1. Выверните 3 болта и снимите ЭБУ.



    Lexus GS450h GWS191

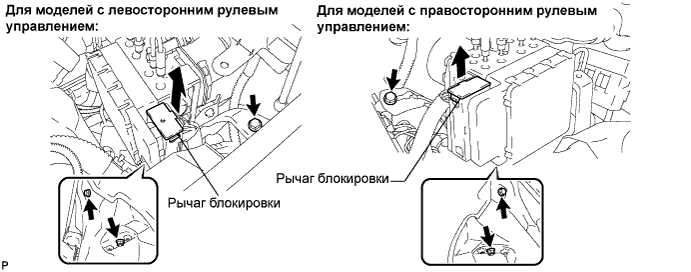

  1. Поднимите 2 рычага блокировки вверх, чтобы освободить замок, и отсоедините 2 разъема.

  1. Отсоедините разъем.



16. ОТСОЕДИНИТЕ БЛОК РЕЛЕ № 3 МОТОРНОГО ОТСЕКА

  1. Отсоедините блок реле № 3 моторного отсека.



17. СНИМИТЕ ЛЕВОЕ ПЕРЕДНЕЕ КОЛЕСО


18. СНИМИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ С КРОНШТЕЙНОМ


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Блок Управления Рабочими Цилиндрами Тормозов Снятие

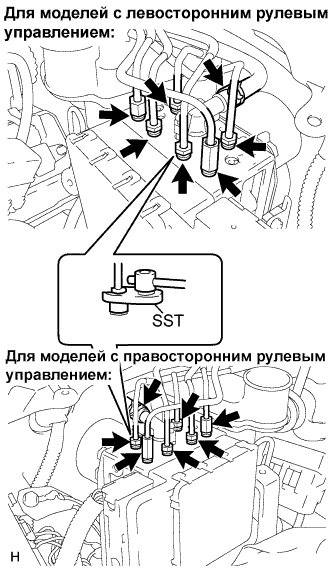

  1. С помощью SST отсоедините 6 трубопроводов тормозной системы от блока управления рабочими цилиндрами тормозов.

    Специальный инструмент (SST):
    09023-00101

  1. Снимите зажим и отсоедините патрубок бачка № 1.

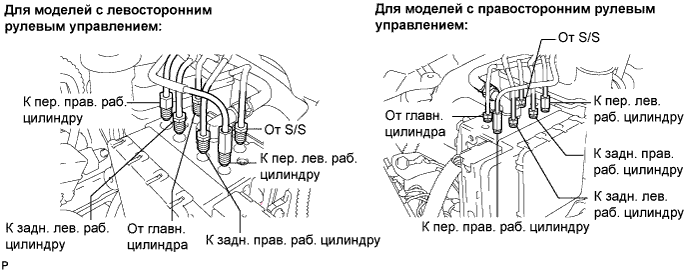

  1. Отметьте места, куда должны подключаться трубопроводы, либо сделайте соответствующие записи.


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Блок Управления Рабочими Цилиндрами Тормозов Снятие



    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Блок Управления Рабочими Цилиндрами Тормозов Снятие

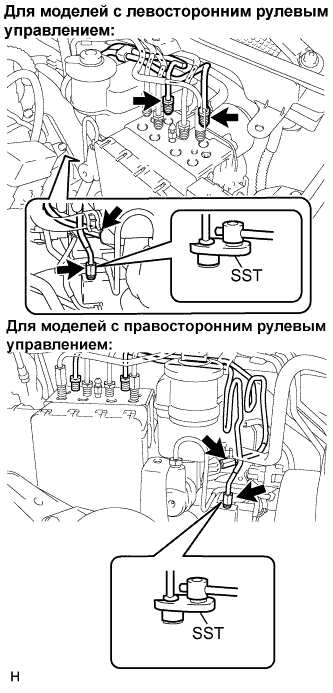

  1. С помощью SST отсоедините трубопроводы тормозной системы № 1 и № 2.

    Специальный инструмент (SST):
    09023-00101
    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не повредить трубопроводы тормозной системы № 1 и № 2.

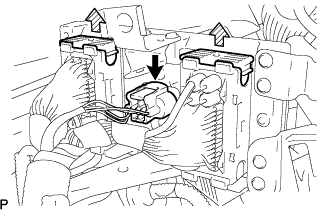

  1. Освободите рычаг блокировки и отсоедините разъем блока управления цилиндрами.



  1. Выверните 2 болта, отверните гайку и снимите блок управления рабочими цилиндрами тормозов с кронштейном.

    ПРИМЕЧАНИЕ:
    Старайтесь не повредить трубопроводы тормозной системы.


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Блок Управления Рабочими Цилиндрами Тормозов Снятие
