DTC C1249/49 Обрыв в цепи выключателя стоп-сигналов


ОПИСАНИЕ

ЭБУ системы противоскольжения принимает сигнал выключателя стоп-сигналов и определяет состояние тормозной системы.
ЭБУ системы противоскольжения имеет схему обнаружения обрывов. ЭБУ системы противоскольжения выводит данный DTC при обнаружении обрыва во входной сигнальной линии выключателя стоп-сигналов, когда выключатель стоп-сигналов находится в выключенном состоянии, или обрыва в цепи стоп-сигналов (со стороны ЭБУ системы противоскольжения).

№ DTC
Информационный код
Условие обнаружения DTC
Неисправный участок
C1249/49
520
Цепь выключателя стоп-сигналов оставалась разомкнутой в течение не менее 10 с при напряжении на контакте IG1 не менее 9,5 В.
  1. Выключатель стоп-сигналов
  2. Цепь выключателя стоп-сигналов
  3. Задний блок фонарей (стоп-сигнал) в сборе

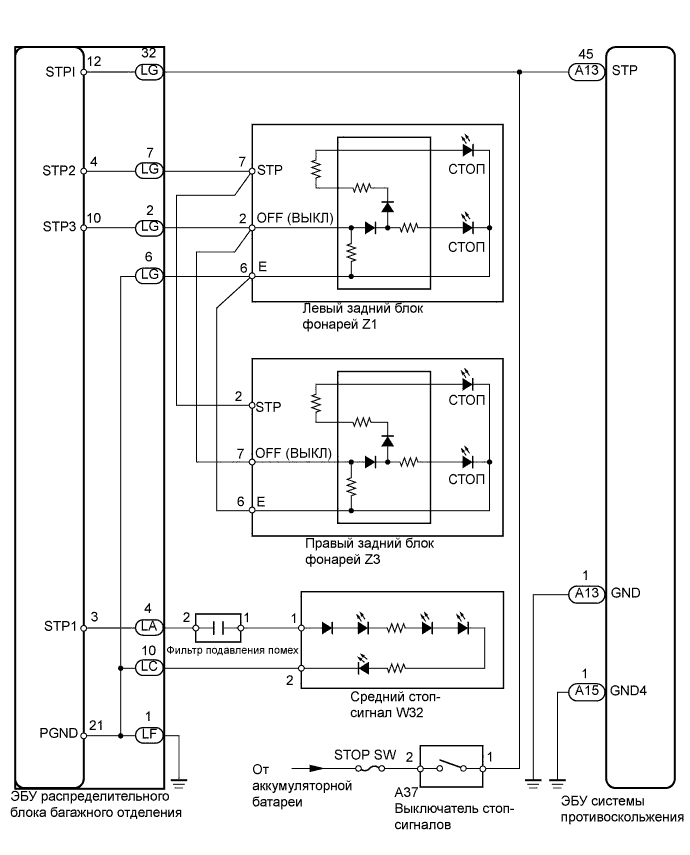

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением. Dtc C1249/49 Обрыв В Цепи Выключателя Стоп-Сигналов


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
После замены ЭБУ системы противоскольжения выполните инициализацию электронной системы электромагнитного клапана с линейной характеристикой и калибровку (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ПРЕДОХРАНИТЕЛЬ STOP SW)

  1. Извлеките предохранитель STOP SW из правого главного ЭБУ кузова.

  1. Проверьте предохранитель STOP SW.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ (STOP SW)
OK


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Выберите в портативном диагностическом приборе режим DATA LIST.

    ЭБУ системы противоскольжения:
    Параметр (на дисплее)
    		Контролируемая величина /
    диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    Stop Lamp SW
    		Состояние выключателя стоп-сигналов / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Педаль тормоза нажата
    OFF (ВЫКЛ): Педаль тормоза отпущена
    		-

  1. Убедитесь, что при нажатии педали тормоза состояние стоп-сигналов на дисплее портативного диагностического прибора изменяется.

    OK:
    Когда педаль тормоза нажата, на экране портативного диагностического прибора отображается ON (ВКЛ).


OK
Перейдите к шагу 8
NG

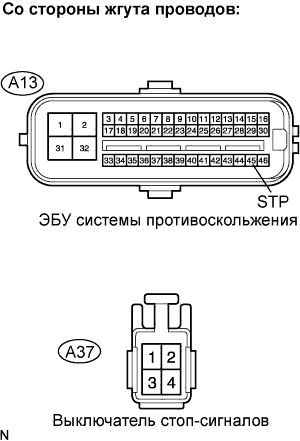

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ)


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением. Dtc C1249/49 Обрыв В Цепи Выключателя Стоп-Сигналов

  1. Отсоедините разъем A13 ЭБУ.

  1. Отсоедините разъем A37 выключателя.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A13-45 (STP) - A37-1
    		Менее 1 Ом
    A13-45 (STP) - масса
    		Не более 2 кОм


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ (КОНТАКТ ПИТАНИЯ)


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением. Dtc C1249/49 Обрыв В Цепи Выключателя Стоп-Сигналов

  1. Отсоедините разъем A37 выключателя.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A37-2 - масса
    		10–14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
OK

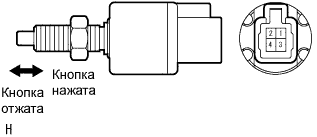

5.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением. Dtc C1249/49 Обрыв В Цепи Выключателя Стоп-Сигналов

  1. Отсоедините разъем выключателя стоп-сигналов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    1 - 2
    		Штырь выключателя отжат
    		Менее 1 Ом
    1 - 2
    		Штырь выключателя нажат
    		10 кОм или более


NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ
OK

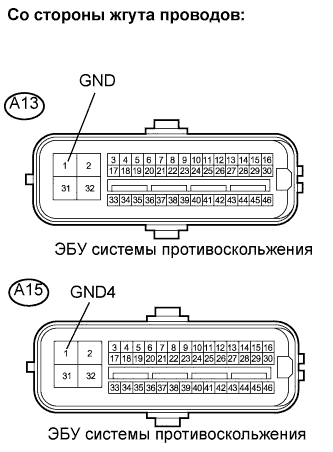

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – МАССА)


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением. Dtc C1249/49 Обрыв В Цепи Выключателя Стоп-Сигналов

  1. Отсоедините разъемы A13 и A15 ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A13-1 (GND) - масса
    		Менее 1 Ом
    A15-1 (GND4) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ GND)
OK


7.СНОВА ПРОВЕРЬТЕ DTC

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Включите зажигание (READY).

  1. Нажмите педаль тормоза несколько раз, чтобы проверить работу цепи стоп-сигналов.

  1. Проверьте, регистрируется ли тот же DTC (см. стр. Нажмите здесь).

    УКАЗАНИЕ:
    Перед повторной проверкой кодов DTC установите на место датчики, разъемы и пр. и верните автомобиль в прежнее состояние.
    Результат
    Режим
    		Следующий шаг
    DTC (C1249/49) не выводится
    		А
    DTC (C1249/49) выводится
    		B
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ, вернитесь к таблице и перейдите к следующему шагу (см. стр. Нажмите здесь).


B
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (Нажмите здесь)
А

КОНЕЦ

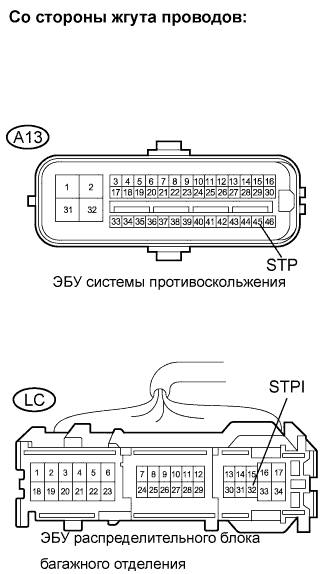

8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ЭБУ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА БАГАЖНОГО ОТДЕЛЕНИЯ)


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением. Dtc C1249/49 Обрыв В Цепи Выключателя Стоп-Сигналов

  1. Отсоедините разъем A13 ЭБУ.

  1. Отсоедините разъем LC ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A13-45 (STP) - LC-32 (STPI)
    		Менее 1 Ом
    A13-45 (STP) - масса
    		Не более 2 кОм


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПРОВЕРЬТЕ СИСТЕМУ ОСВЕЩЕНИЯ (Нажмите здесь)
