Тормозная Система С Электронным Управлением -- Инициализация Электронной Системы



ОПИСАНИЕ

  1. Если ЭБУ системы противоскольжения, блок управления рабочими цилиндрами тормозов или датчик хода педали тормоза был заменен, выполните инициализацию электронной системы электромагнитного клапана с линейной характеристикой и произведите калибровку.
    Выполните инициализацию в соответствии со следующей процедурой.

    УКАЗАНИЕ:
    1. При ненормальном напряжении аккумуляторной батареи (12 В) инициализация электронной системы электромагнитного клапана с линейной характеристикой и калибровка не будут завершены должным образом. Поэтому перед выполнением инициализации электромагнитного клапана с линейной характеристикой и калибровки проверьте напряжение аккумуляторной батареи.
    2. Если температура блока управления рабочими цилиндрами тормозов высока, инициализация электронной системы электромагнитного клапана с линейной характеристикой и калибровка не будут завершены должным образом. В этом случае следует подождать, пока температура снизится, а затем выполнить инициализацию электромагнитного клапана с линейной характеристикой и калибровку.
    3. Если во время настройки смещения электромагнитного клапана с линейной характеристикой будет выключено зажигание, приведена в действие педаль тормоза или получен сигнал скорости автомобиля, настройка прекратится.

    Запасные части
    		Необходимые действия
    ЭБУ системы противоскольжения
    		Инициализация электронной системы электромагнитного клапана с линейной характеристикой и калибровка
    Блок управления рабочими цилиндрами тормозов
    1. Удалите воздух из системы
    2. Удаление текущего значения параметра электромагнитного клапана с линейной характеристикой и данных калибровки
    3. Инициализация электронной системы электромагнитного клапана с линейной характеристикой и калибровка
    1. Датчик хода педали тормоза
    2. Педаль тормоза
    1. Проверка и регулировка высоты педали тормоза
    2. Удаление текущего значения параметра электромагнитного клапана с линейной характеристикой и данных калибровки
    3. Инициализация электронной системы электромагнитного клапана с линейной характеристикой и калибровка

УДАЛИТЕ ТЕКУЩЕЕ ЗНАЧЕНИЕ ИНИЦИАЛИЗИРУЕМОГО ПАРАМЕТРА КЛАПАНА С ЛИНЕЙНОЙ ХАРАКТЕРИСТИКОЙ И ДАННЫЕ КАЛИБРОВКИ (ПРИ ИСПОЛЬЗОВАНИИ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА)


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Тормозная Система С Электронным Управлением Инициализация Электронной Системы

  1. Подсоедините портативный диагностический прибор к DLC3.

  2. Установите рычаг переключения передач в положение Р.

  3. Включите зажигание (IG) при отпущенной педали тормоза.



    4. Lexus GS450h GWS191

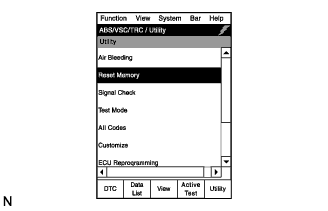

  4. Выполните функцию RESET MEMORY (сброс памяти) в меню ABS/VSC/TRC/Utility.

  5. Выполните инициализацию электромагнитного клапана с линейной характеристикой.

  6. Выполните калибровку "нуля" датчика замедления и рысканья (см. стр. Нажмите здесь).


ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ ЭЛЕКТРОННОЙ СИСТЕМЫ КЛАПАНА С ЛИНЕЙНОЙ ХАРАКТЕРИСТИКОЙ И КАЛИБРОВКУ (ПРИ ИСПОЛЬЗОВАНИИ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА)

  1. Подсоедините портативный диагностический прибор к DLC3.

  2. Установите рычаг переключения передач в положение Р.

  3. Включите зажигание (IG) при отпущенной педали тормоза.

    ПРИМЕЧАНИЕ:
    1. Если настройка смещения электромагнитного клапана с линейной характеристикой будет выполняться при выключенном зажигании, процесс настройки не сможет быть завершен должным образом из-за недостаточного напряжения аккумуляторной батареи.
    2. Если процесс настройки смещения электромагнитного клапана с линейной характеристикой прерывается, либо выполняется, когда рычаг переключения передач не находится в положении P, в памяти сохраняется код DTC C1345/66.

  4. Переведите портативный диагностический прибор в режим активной диагностики (выберите "Electronically Controlled Brake System", "Utility").

    УКАЗАНИЕ:
    Более подробная информация приведена в руководстве по эксплуатации портативного диагностического прибора.

  5. Обеспечьте, чтобы автомобиль оставался неподвижным в течение 1-2 минут, не нажимая педали тормоза.



    6. Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Тормозная Система С Электронным Управлением Инициализация Электронной Системы

  6. Убедитесь в том, что период миганий контрольной лампы системы управления тормозами изменился с 1 до 0,25 с.

    УКАЗАНИЕ:
    1. Время, необходимое для завершения инициализации электронной системы электромагнитного клапана с линейной характеристикой и калибровки, зависит от напряжения аккумуляторной батареи.

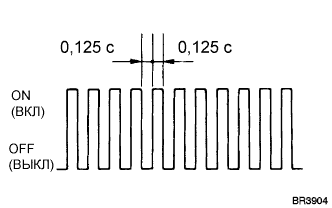

    2. Во время инициализации электронной системы электромагнитного клапана с линейной характеристикой и калибровки контрольная лампа системы управления тормозами мигает с периодом 1 с. В нормальном состоянии в режиме активной диагностики контрольная лампа системы управления тормозами мигает с периодом 0,25 с.

  7. Когда контрольная лампа системы управления тормозами переходит к индикации режима активной диагностики, убедитесь, что не выводится DTC C1345/66, указывающий на сбой при настройке "нуля" датчика хода.

  8. Следуя указаниям на экране портативного диагностического прибора, выйдите из режима активной диагностики и вернитесь в нормальный режим работы.

    УКАЗАНИЕ:
    Более подробная информация приведена в руководстве по эксплуатации портативного диагностического прибора.

УДАЛИТЕ ТЕКУЩЕЕ ЗНАЧЕНИЕ ИНИЦИАЛИЗИРУЕМОГО ПАРАМЕТРА КЛАПАНА С ЛИНЕЙНОЙ ХАРАКТЕРИСТИКОЙ И ДАННЫЕ КАЛИБРОВКИ (ПРИ ИСПОЛЬЗОВАНИИ ДИАГНОСТИЧЕСКОГО ЖГУТА ПРОВОДОВ SST)


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Тормозная Система С Электронным Управлением Инициализация Электронной Системы

  1. Установите рычаг переключения передач в положение Р.

  2. Включите зажигание (IG) при отпущенной педали тормоза.

  3. С помощью SST соедините и разъедините контакты 12 (TS) и 4 (CG) разъема DLC3 не менее 4 раз в течение 8 с.

    Специальный инструмент (SST):
    09843-18040


  4. Убедитесь, что в памяти системы диагностики нет кодов, помимо кода АБС 42, кода VSC 45 и кодов 48, 66 и 95 тормозной системы с электронным управлением.


    Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Тормозная Система С Электронным Управлением Инициализация Электронной Системы

    УКАЗАНИЕ:
    Контрольная лампа ABS и мультиинформационный дисплей не показывают код нормальной работы системы.

  5. Отсоедините SST от контактов разъема DLC3.

  6. Используя диагностический жгут проводов, выполните инициализацию электронной системы электромагнитного клапана с линейной характеристикой и калибровку.


ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ ЭЛЕКТРОННОЙ СИСТЕМЫ КЛАПАНА С ЛИНЕЙНОЙ ХАРАКТЕРИСТИКОЙ И КАЛИБРОВКУ (ПРИ ИСПОЛЬЗОВАНИИ ДИАГНОСТИЧЕСКОГО ЖГУТА ПРОВОДОВ SST)

  1. Выключите зажигание.



    2. Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Тормозная Система С Электронным Управлением Инициализация Электронной Системы

  2. С помощью SST соедините контакты 12 (TS) и 4 (CG) разъема DLC3.

    Специальный инструмент (SST):
    09843-18040

  3. Установите рычаг переключения передач в положение Р.

  4. Включите зажигание (IG) при отпущенной педали тормоза.

    ПРИМЕЧАНИЕ:
    1. Если настройка смещения электромагнитного клапана с линейной характеристикой будет выполняться при выключенном зажигании, процесс настройки не сможет быть завершен должным образом из-за недостаточного напряжения аккумуляторной батареи.
    2. Если процесс настройки смещения электромагнитного клапана с линейной характеристикой прерывается, либо выполняется, когда рычаг переключения передач не находится в положении P, в памяти сохраняется код DTC C1345/66.

  5. Обеспечьте, чтобы автомобиль оставался неподвижным в течение 1-2 минут, не нажимая педали тормоза.



    6. Lexus GS450h GWS191.Управление Тормозами.Тормозная Система С Электронным Управлением.Тормозная Система С Электронным Управлением Инициализация Электронной Системы

  6. Убедитесь в том, что период миганий контрольной лампы системы управления тормозами изменился с 1 до 0,25 с.

    УКАЗАНИЕ:
    1. Время, необходимое для завершения инициализации электронной системы электромагнитного клапана с линейной характеристикой и калибровки, зависит от напряжения аккумуляторной батареи.
    2. Во время инициализации электронной системы электромагнитного клапана с линейной характеристикой и калибровки контрольная лампа системы управления тормозами мигает с периодом 1 с. При переходе к индикации режима активной диагностики период миганий изменяется.
    3. В нормальном состоянии в режиме активной диагностики контрольная лампа системы управления тормозами мигает с периодом 0,25 с.

  7. Когда контрольная лампа системы управления тормозами переходит к индикации режима активной диагностики, убедитесь, что не выводится DTC C1345/66, указывающий на сбой при настройке "нуля" датчика хода.

  8. Выключите зажигание и отсоедините SST от DLC3.
