Dtc B1825/56 Короткое Замыкание В Цепи Левого Бокового Пиропатрона

Система Безопасности. Lexus GS450h GWS191
Дополнительная Система (Пассивной) Безопасности. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЛЕВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ (ЛЕВЫЙ БОКОВОЙ ПИРОПАТРОН)

ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (ЦЕПЬ ЛЕВОГО БОКОВОГО ПИРОПАТРОНА)

ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

DTC B1825/56 Короткое замыкание в цепи левого бокового пиропатрона

DTC B1826/56 Обрыв цепи левого бокового пиропатрона

DTC B1827/56 Короткое замыкание на GND в цепи левого бокового пиропатрона

DTC B1828/56 Короткое замыкание на B+ в цепи левого бокового пиропатрона


ОПИСАНИЕ

Цепь левого бокового пиропатрона включает центральный блок управления системы SRS и левую подушку безопасности передних сидений.
Данная цепь служит для передачи управляющего сигнала системы SRS о необходимости активации пиропатрона при выполнении соответствующих условий.
Данные коды DTC регистрируются при обнаружении неисправности в цепи левого бокового пиропатрона.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1825/56
При выполнении одного из следующих условий:
  1. Центральный блок управления системы SRS обнаруживает сигнал короткого замыкания в цепи левого бокового пиропатрона 5 раз в ходе выполнения первичной проверки.
  2. Неисправность левого бокового пиропатрона
  3. Неисправность центрального блока управления системы SRS
  1. Напольный провод № 2
  2. Левая подушка безопасности передних сидений (левый боковой пиропатрон)
  3. Центральный блок управления системы SRS
B1826/56
При выполнении одного из следующих условий:
  1. Центральный блок управления системы SRS обнаруживает сигнал обрыва в цепи левого бокового пиропатрона в течение 2 с.
  2. Неисправность левого бокового пиропатрона
  3. Неисправность центрального блока управления системы SRS
  1. Напольный провод № 2
  2. Левая подушка безопасности передних сидений (левый боковой пиропатрон)
  3. Центральный блок управления системы SRS
B1827/56
При выполнении одного из следующих условий:
  1. Центральный блок управления системы SRS обнаруживает сигнал короткого замыкания на массу в цепи левого бокового пиропатрона в течение 0,5 с.
  2. Неисправность левого бокового пиропатрона
  3. Неисправность центрального блока управления системы SRS
  1. Напольный провод № 2
  2. Левая подушка безопасности передних сидений (левый боковой пиропатрон)
  3. Центральный блок управления системы SRS
B1828/56
При выполнении одного из следующих условий:
  1. Центральный блок управления системы SRS обнаруживает сигнал короткого замыкания на В+ в цепи левого бокового пиропатрона в течение 0,5 с.
  2. Неисправность левого бокового пиропатрона
  3. Неисправность центрального блока управления системы SRS
  1. Напольный провод № 2
  2. Левая подушка безопасности передних сидений (левый боковой пиропатрон)
  3. Центральный блок управления системы SRS

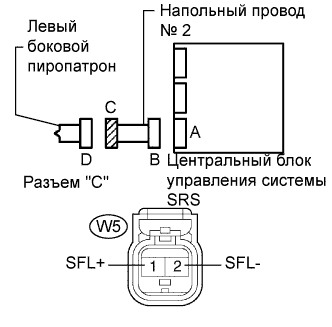

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1825/56 Короткое Замыкание В Цепи Левого Бокового Пиропатрона


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
  1. Переключите портативный диагностический прибор в режим активной диагностики (режим проверки сигналов) (см. стр. Нажмите здесь).
  2. Выбрав режим активной диагностики (режим проверки сигналов), выполните проверку с имитацией условий возникновения неисправности, покачав каждый разъем системы SRS или совершив поездку по дорогам с различным покрытием (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ ЛЕВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ (ЛЕВЫЙ БОКОВОЙ ПИРОПАТРОН)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1825/56 Короткое Замыкание В Цепи Левого Бокового Пиропатрона

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Отсоедините разъем от левой подушки безопасности передних сидений.

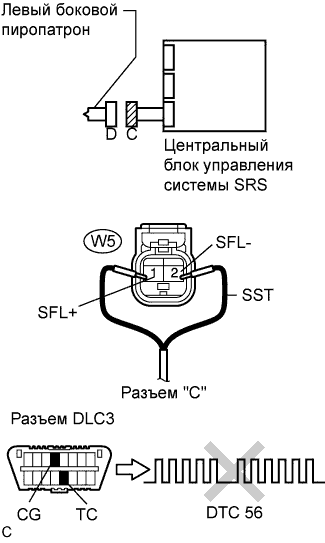

  1. Подсоедините черную сторону провода SST (сопротивление 2,1 Ом) к разъему "С".

    ПРЕДОСТЕРЕЖЕНИЕ:
    Никогда не подключайте для измерения портативный диагностический прибор к левой подушке безопасности передних сидений (левому боковому пиропатрону), так как это может привести к серьезной травме вследствие срабатывания подушки безопасности.
    ПРИМЕЧАНИЕ:
    1. При подсоединении не следует вставлять SST в контакты разъема с усилием.
    2. SST необходимо вставлять в контакты разъема прямо.
Специальный инструмент (SST):
09843-18060

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

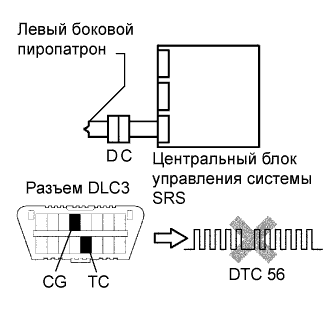

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    OK:
    DTC B1825, B1826, B1827, B1828 или 56 не выводятся.
    УКАЗАНИЕ:
    В этот раз могут выводиться другие коды, кроме DTC B1825, B1826, B1827, B1828 или 56, которые не связаны с данной проверкой.


OK
ЗАМЕНИТЕ ЛЕВУЮ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ
NG


2.ПРОВЕРЬТЕ НАПОЛЬНЫЙ ПРОВОД № 2 (ЦЕПЬ ЛЕВОГО БОКОВОГО ПИРОПАТРОНА)


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1825/56 Короткое Замыкание В Цепи Левого Бокового Пиропатрона

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Отсоедините SST от разъема "C".

  1. Отсоедините разъемы от центрального блока управления системы SRS.

  1. Проверьте, нет ли в цепи короткого замыкания на B+.

    1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

    2. Включите зажигание (IG).

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      W5-1 (SFL+) - масса
      		Зажигание включено (IG)
      		Менее 1 В
      W5-2 (SFR-) - масса
      		Зажигание включено (IG)
      		Менее 1 В

  1. Проверьте, нет ли обрыва в цепи.

    1. Выключите зажигание.

    2. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Заданные условия
      W5-1 (SFL+) - W5-2 (SFL-)
      		Менее 1 Ом

  1. Проверьте, нет ли в цепи короткого замыкания на массу.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Заданные условия
      W5-1 (SFL+) - масса
      		1 МОм или более
      W5-2 (SFR-) - масса
      		1 МОм или более

  1. Проверьте, нет ли в цепи короткого замыкания.

    1. Разомкните механизм предотвращения срабатывания, встроенный в разъем "B" (см. стр. Нажмите здесь).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Заданные условия
      W5-1 (SFL+) - W5-2 (SFL-)
      		1 МОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НАПОЛЬНЫЙ ПРОВОД № 2
OK


3.ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS


    Lexus GS450h GWS191.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1825/56 Короткое Замыкание В Цепи Левого Бокового Пиропатрона

  1. Подсоедините разъемы к левой подушке безопасности передних сидений и центральному блоку управления системы SRS.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (см. стр. Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    OK:
    DTC B1825, B1826, B1827, B1828 или 56 не выводятся.
    УКАЗАНИЕ:
    В этот раз могут выводиться другие коды, кроме DTC B1825, B1826, B1827, B1828 или 56, которые не связаны с данной проверкой.


NG
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
OK

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
