Механическая Трансмиссия В Сборе Снятие

Ходовая Часть Land Cruiser Prado.
Механическая Трансмиссия В Блоке С Главной Передачей R150F.

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

  3. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ

  4. СНИМИТЕ ЧЕХОЛ № 1 РЫЧАГА ВЫБОРА И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

  5. СНИМИТЕ НАПОЛЬНЫЙ РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

  6. СНИМИТЕ НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ

  7. СЛЕЙТЕ МАСЛО МЕХАНИЧЕСКОЙ ТРАНСМИССИИ

  8. СНИМИТЕ ПЕРЕДНИЙ КАРДАННЫЙ ВАЛ В СБОРЕ

  9. СНИМИТЕ КАРДАННЫЙ ВАЛ В СБОРЕ

  10. ОТСОЕДИНИТЕ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ В СБОРЕ

  11. СНИМИТЕ СТАРТЕР В СБОРЕ

  12. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

  13. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

  14. СНИМИТЕ ПОПЕРЕЧИНУ РАМЫ № 3 В СБОРЕ

  15. СНИМИТЕ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ № 1

  16. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА

  17. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ

  18. ОТСОЕДИНИТЕ ШЛАНГ САПУНА МЕХАНИЧЕСКОЙ ТРАНСМИССИИ И РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ

  19. СНИМИТЕ БЛОК МЕХАНИЧЕСКОЙ ТРАНСМИССИ В СБОРЕ

  20. СНИМИТЕ РАЗДАТОЧНУЮ КОРОБКУ В СБОРЕ

Механическая Трансмиссия В Сборе -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
ПРИМЕЧАНИЕ:
  1. После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (Нажмите здесь).
  2. После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


2. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

  1. Снимите рукоятку с рычага переключения передач.



3. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ


.Механическая Трансмиссия В Блоке С Главной Передачей R150F.Система Механической Трансмиссии.Механическая Трансмиссия В Сборе Снятие

  1. Наклейте защитную клейкую ленту вокруг облицовки панели пола.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента

  1. С помощью съемника молдингов расцепите 8 фиксаторов и 2 захвата.

  1. Отсоедините все разъемы и снимите облицовку панели пола.



4. СНИМИТЕ ЧЕХОЛ № 1 РЫЧАГА ВЫБОРА И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ


    .Механическая Трансмиссия В Блоке С Главной Передачей R150F.Система Механической Трансмиссии.Механическая Трансмиссия В Сборе Снятие

  1. Выверните 4 винта и снимите 2 фиксатора и чехол рычага выбора и переключения передач.

    Обозначения на рисунке
    *1
    		Фиксатор
    *2
    		Винт


5. СНИМИТЕ НАПОЛЬНЫЙ РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ


.Механическая Трансмиссия В Блоке С Главной Передачей R150F.Система Механической Трансмиссии.Механическая Трансмиссия В Сборе Снятие

  1. Закройте крышку рычага переключения передач тканью.

    Обозначения на рисунке
    *1
    		Ткань
    *a
    		Вниз
    *b
    		Против часовой стрелки

  1. Надавливая на крышку рычага переключения передач, поверните ее против часовой стрелки, чтобы снять.

  1. Вытяните и снимите рычаг переключения передач.



6. СНИМИТЕ НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ

  1. Выверните 4 болта и снимите нижний защитный элемент.



7. СЛЕЙТЕ МАСЛО МЕХАНИЧЕСКОЙ ТРАНСМИССИИ


    .Механическая Трансмиссия В Блоке С Главной Передачей R150F.Система Механической Трансмиссии.Механическая Трансмиссия В Сборе Снятие

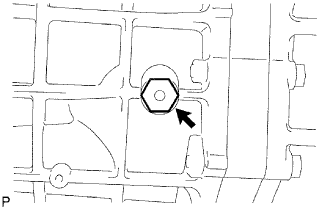

  1. Снимите пробку сливного отверстия и прокладку, а затем слейте масло механической трансмиссии.



    .Механическая Трансмиссия В Блоке С Главной Передачей R150F.Система Механической Трансмиссии.Механическая Трансмиссия В Сборе Снятие

  1. Снимите пробку наливной горловины и прокладку.

  1. Установите новую прокладку и пробку сливного отверстия.

    Момент затяжки:
    37 N*m{377 kgf*cm, 27 ft.*lbf}


8. СНИМИТЕ ПЕРЕДНИЙ КАРДАННЫЙ ВАЛ В СБОРЕ

  1. Снимите передний карданный вал (Нажмите здесь).



9. СНИМИТЕ КАРДАННЫЙ ВАЛ В СБОРЕ

  1. Снимите карданный вал (Нажмите здесь).



10. ОТСОЕДИНИТЕ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ В СБОРЕ



  1. Выверните 2 болта и отсоедините рабочий цилиндр сцепления в сборе.



11. СНИМИТЕ СТАРТЕР В СБОРЕ

  1. Для моделей мощностью 1,4 кВт:
    Снимите стартер (Нажмите здесь).

  1. Для моделей мощностью 2,0 кВт:
    Снимите стартер (Нажмите здесь).



12. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ



  1. Выверните 4 болта и снимите кронштейн элемента.



13. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ



  1. Выверните 4 болта и снимите кронштейн элемента.



14. СНИМИТЕ ПОПЕРЕЧИНУ РАМЫ № 3 В СБОРЕ

  1. Подоприте заднюю часть трансмиссии с помощью опорной стойки.




  1. Выверните 4 болта из подушки опоры.




  1. Выверните 4 болта, отверните 4 гайки и снимите поперечину рамы.



15. СНИМИТЕ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ № 1



  1. Выверните 5 болтов и снимите подушку передней опоры двигателя и подушку опоры.



16. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА



  1. Отверните 3 болта и снимите опору коллектора.



17. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ


  1. Отсоедините 2 разъема и 4 зажима.


    .Механическая Трансмиссия В Блоке С Главной Передачей R150F.Система Механической Трансмиссии.Механическая Трансмиссия В Сборе Снятие



18. ОТСОЕДИНИТЕ ШЛАНГ САПУНА МЕХАНИЧЕСКОЙ ТРАНСМИССИИ И РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ



  1. Отсоедините 3 шланга сапуна от переходника раздаточной коробки и раздаточной коробки.

  1. Отсоедините 2 шланга сапуна от кронштейна.



19. СНИМИТЕ БЛОК МЕХАНИЧЕСКОЙ ТРАНСМИССИ В СБОРЕ



  1. Поддомкратьте трансмиссию с помощью телескопического гидравлического домкрата.

  1. Снимите опорную стойку с трансмиссии.

  1. Выверните 8 болтов и снимите блок трансмиссии.



20. СНИМИТЕ РАЗДАТОЧНУЮ КОРОБКУ В СБОРЕ


    .Механическая Трансмиссия В Блоке С Главной Передачей R150F.Система Механической Трансмиссии.Механическая Трансмиссия В Сборе Снятие

  1. Для моделей с 1KD-FTV:

    Обозначения на рисунке
    *A
    		Для моделей с 1KD-FTV, RA61F
    *B
    		Для моделей с 1KD-FTV, A750F
    Выверните 8 болтов и снимите 2 кронштейна.



  1. Кроме моделей с 1KD-FTV:
    Выверните 8 болтов и снимите кронштейн.

  1. Отсоедините раздаточную коробку от трансмиссии.
