Радиатор Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Охлаждения 1Nd-Tv. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. REMOVE RADIATOR GRILLE PROTECTOR (for Sedan)

  2. REMOVE FRONT BUMPER ASSEMBLY (for Sedan)

  3. REMOVE FRONT BUMPER ASSEMBLY (for Hatchback)

  4. REMOVE NO. 1 ENGINE UNDER COVER

  5. REMOVE BATTERY

  6. REMOVE BATTERY TRAY

  7. DRAIN ENGINE COOLANT

  8. REMOVE NO. 3 AIR HOSE

  9. REMOVE NO. 2 AIR HOSE

  10. REMOVE VACUUM HOSE

  11. REMOVE NO. 2 RADIATOR SUPPORT

  12. REMOVE INTERCOOLER ASSEMBLY

  13. DISCONNECT THERMISTOR ASSEMBLY

  14. DISCONNECT RADIATOR RESERVOIR TANK HOSE

  15. DISCONNECT NO. 3 RADIATOR HOSE

  16. DISCONNECT NO. 2 RADIATOR HOSE

  17. DISCONNECT HOOD LOCK ASSEMBLY (for Hatchback)

  18. DISCONNECT HOOD LOCK ASSEMBLY (for Sedan)

  19. REMOVE NO. 2 FAN SHROUD

  20. REMOVE RADIATOR ASSEMBLY

  21. REMOVE FAN SHROUD

Радиатор -- Снятие



1. REMOVE RADIATOR GRILLE PROTECTOR (for Sedan)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 защитных элемента решетки радиатора.



2. REMOVE FRONT BUMPER ASSEMBLY (for Sedan)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Охлаждения 1Nd-Tv.Система Охлаждения.Радиатор Снятие

  1. С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.

    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Охлаждения 1Nd-Tv.Система Охлаждения.Радиатор Снятие

  1. Наклейте вокруг переднего бампера в сборе защитную клейкую ленту.

  1. Выверните 6 винтов, 2 болта и освободите 5 фиксаторов.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Охлаждения 1Nd-Tv.Система Охлаждения.Радиатор Снятие

  1. Освободите 6 захватов и снимите передний бампер в сборе, как показано на рисунке.

  1. Для моделей с противотуманными фарами:

    1. Отсоедините разъем противотуманной фары.

  1. Для моделей с очистителями фар:

    1. Слейте омывающую жидкость. (Нажмите здесь)



3. REMOVE FRONT BUMPER ASSEMBLY (for Hatchback)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Охлаждения 1Nd-Tv.Система Охлаждения.Радиатор Снятие

  1. Снимите фиксатор.

    УКАЗАНИЕ:
    Порядок выполнения работ для правой и левой сторон одинаков.

  1. С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.

    УКАЗАНИЕ:
    Порядок выполнения работ для правой и левой сторон одинаков.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Охлаждения 1Nd-Tv.Система Охлаждения.Радиатор Снятие

  1. Наклейте вокруг переднего бампера в сборе защитную клейкую ленту.

  1. Выверните 6 винтов, 4 болта и освободите 3 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Охлаждения 1Nd-Tv.Система Охлаждения.Радиатор Снятие

  1. Освободите 6 захватов и снимите передний бампер в сборе, как показано на рисунке.

  1. Для моделей с противотуманными фарами:

    1. Отсоедините разъем противотуманной фары.

  1. Для моделей с очистителями фар:

    1. Слейте омывающую жидкость. (Нажмите здесь)



4. REMOVE NO. 1 ENGINE UNDER COVER


5. REMOVE BATTERY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Loosen the bolt and nut, and remove the battery clamp.

  1. Remove the battery and battery tray.



6. REMOVE BATTERY TRAY


7. DRAIN ENGINE COOLANT

  1. Loosen the radiator drain cock plug.

    УКАЗАНИЕ:
    Collect the coolant in a container and dispose of it according to the regulations in your area.

  1. Remove the radiator reservoir cap.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Do not remove the radiator reservoir cap while the engine and radiator are still hot.
    Pressurized, hot engine coolant and steam may be released and cause serious burns.


  1. Loosen the cylinder block drain cock plug.

    УКАЗАНИЕ:
    The plug is on the backside of the generator on the exhaust manifold side.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Охлаждения 1Nd-Tv.Система Охлаждения.Радиатор Снятие



8. REMOVE NO. 3 AIR HOSE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Loosen the hose clamp, and disconnect the No. 3 air hose.



9. REMOVE NO. 2 AIR HOSE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Loosen the hose clamp, and disconnect the No. 2 air hose.



10. REMOVE VACUUM HOSE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the vacuum hose.



11. REMOVE NO. 2 RADIATOR SUPPORT


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 5 bolts and No. 2 radiator support sub-assembly.



12. REMOVE INTERCOOLER ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and intercooler assembly.



13. DISCONNECT THERMISTOR ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the clip and separate the thermistor assembly.



14. DISCONNECT RADIATOR RESERVOIR TANK HOSE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

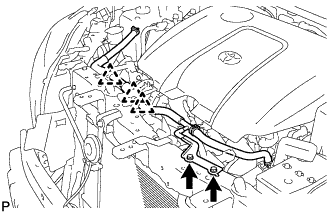

  1. Remove the 2 bolts, 3 clamps and radiator reservoir tank hose from the radiator support upper.



15. DISCONNECT NO. 3 RADIATOR HOSE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the No. 3 radiator hose from the radiator assembly.



16. DISCONNECT NO. 2 RADIATOR HOSE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the No. 2 radiator hose from the radiator assembly.



17. DISCONNECT HOOD LOCK ASSEMBLY (for Hatchback)
with Engine hood courtesy switch: See page Нажмите здесь
without Engine hood courtesy switch: See page Нажмите здесь


18. DISCONNECT HOOD LOCK ASSEMBLY (for Sedan)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините трос управления замком капота.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 3 болта и снимите замок капота в сборе.



19. REMOVE NO. 2 FAN SHROUD


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the horn connector.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 4 bolts and radiator support upper.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the radiator reservoir tank hose from the hose clamp.

  1. Disconnect the radiator reservoir tank hose from the radiator assembly.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and No. 2 fan shroud from the radiator assembly.

  1. Remove the 2 radiator support cushions from the No. 2 fan shroud.



20. REMOVE RADIATOR ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the 2 connectors and the 4 clamps from the fan shroud.

    ПРИМЕЧАНИЕ:
    Be careful not to damage the connector.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the radiator assembly with the fan shroud.

    ПРИМЕЧАНИЕ:
    For vehicles with the air conditioning system, do not apply any excessive force to the cooler condenser assembly or pipe when removing the radiator assembly.

  1. Remove the 3 radiator support lowers.



21. REMOVE FAN SHROUD


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and fan shroud from the radiator assembly.
