Система рулевого управления с усилителем цепь контрольной лампы eps. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА ИЛИ УСТАНОВИТЕ ПРОВОД СОЕДИНЕНИЯ С МАССОЙ

ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – ЖГУТ ПРОВОДОВ ЭБУ В СБОРЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ – МАССА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ЭБУ В СБОРЕ

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ОПИСАНИЕ

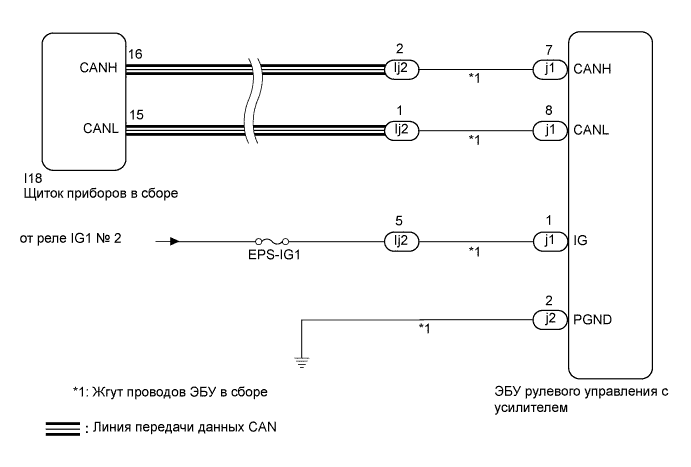

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Если ЭБУ рулевого управления с усилителем был заменен новым ЭБУ, выполните запись программы работы и калибровку "нуля" датчика крутящего момента (Нажмите здесь).

УКАЗАНИЕ:

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

1. Проверьте подсоединение разъемов проводки ЭБУ и ЭБУ рулевого управления с усилителем.


   OK:

   Разъемы жгута проводов ЭБУ и ЭБУ рулевого управления с усилителем надежно подсоединены.


2. Убедитесь, что провод соединения с массой надежно зафиксирован с помощью болта (Нажмите здесь).


   OK:

   Провод соединения с массой надежно зафиксирован при помощи болта.


1. Проверьте коды DTC (Нажмите здесь).


   OK:

   DTC не выводится.


1. Выключите зажигание.


2. Подсоедините портативный диагностический прибор к DLC3.


3. Установите замок зажигания в положение ON (ВКЛ).


4. Включите портативный диагностический прибор.


5. Войдите в следующие меню: Chassis / EMPS / Data List.


6. Выберите параметр "IG power supply" в режиме Data List и считайте его значение с дисплея портативного диагностического прибора.



   EMPS

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   IG power supply	Напряжение источника питания IG / Мин.: 0,0000 В Макс.: 20,1531 В	9 - 16 В	Зажигание включено

   OK:

   На экране портативного диагностического отображается нормальное значение.


1. Отсоедините разъем Ij2 от жгута проводов ЭБУ в сборе.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
   Ij2-5 (IG) - масса	Зажигание включено	9 - 16 В

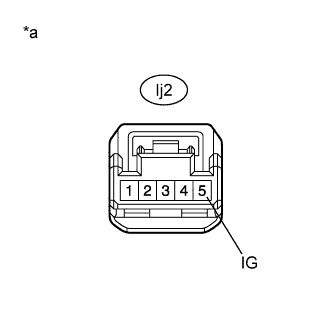

   Обозначения на рисунке

   *a	Вид спереди разъема со стороны жгута проводов: (к жгуту проводов ЭБУ в сборе)

1. Отсоедините разъем j2 от ЭБУ рулевого управления с усилителем в сборе.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   j2-2 (PGND) - масса	Всегда	Менее 1 Ом

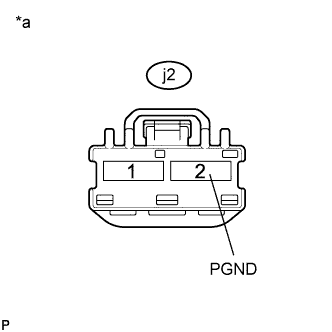

   Обозначения на рисунке

   *a	Вид спереди разъема со стороны жгута проводов: (к ЭБУ рулевого управления с усилителем в сборе)

1. Отсоедините разъем j1 от ЭБУ рулевого управления с усилителем в сборе.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   j1-1 (IG) - Ij2-5 (IG)	Всегда	Менее 1 Ом

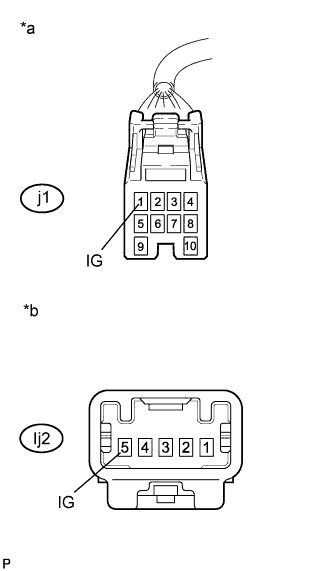

   Обозначения на рисунке

   *a	Вид спереди разъема со стороны жгута проводов: (к ЭБУ рулевого управления с усилителем в сборе)
   *b	Вид спереди разъема со стороны жгута проводов: (к жгуту проводов автомобиля)

1. Выключите зажигание.


2. Подсоедините портативный диагностический прибор к DLC3.


3. Установите замок зажигания в положение ON (ВКЛ).


4. Включите портативный диагностический прибор.


5. Войдите в следующие меню: Body / Combination Meter / Active Test.


6. Выполните активную диагностику щитка приборов с помощью портативного диагностического прибора.


7. Убедитесь, что состояние контрольной лампы EPS изменяется в соответствии с командами Active Test.


   УКАЗАНИЕ:

   Перед проверкой щитка приборов подсоедините разъемы и верните автомобиль в прежнее состояние.
