  1. ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ

Противоугонная Система -- Контакты Эбу



ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ

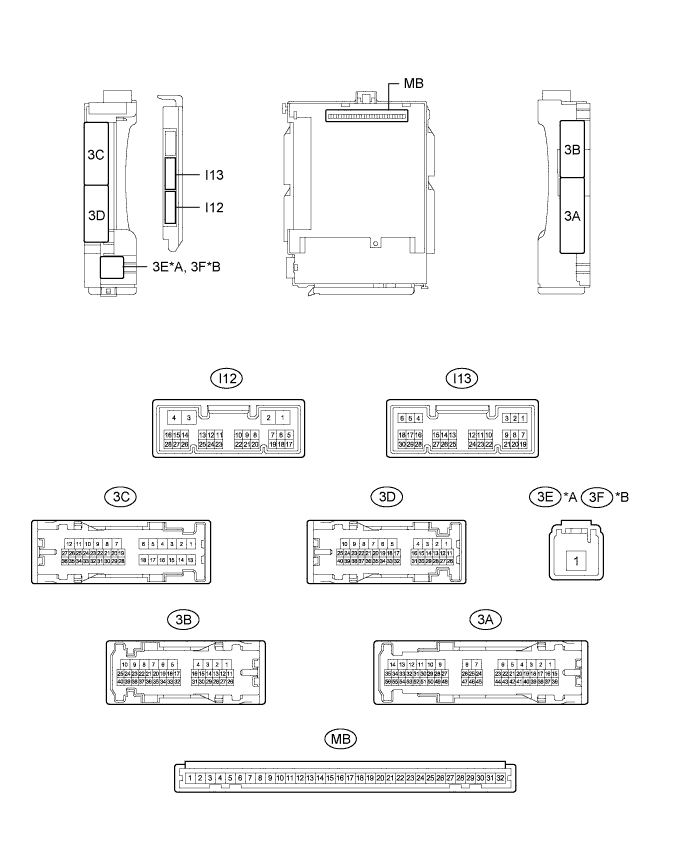

  1. Отсоедините разъемы главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).


    Camry ASV50 GSV50 ACV51.Противоугонная Система Система Дистанционного Управления Замками Дверей.Интеллектуальная Система Посадки И Запуска (Для Моделей С Функцией Посадки).Противоугонная система контакты эбу


    Обозначения на рисунке
    *A
    		Для моделей с левосторонним рулевым управлением
    		*B
    		Для моделей с правосторонним рулевым управлением

  2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

    УКАЗАНИЕ:
    Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

    Контакты для подключения диагностического прибора
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    MB-30 (BECU) - масса
    		-
    		Питание аккумуляторной батареи
    		Всегда
    		11 – 14 В
    MB-31 (ALTB) - масса
    		-
    		Питание аккумуляторной батареи
    		Всегда
    		11 – 14 В
    MB-32 (IG) - масса
    		-
    		Питание зажигания (сигнал IG)
    		Замок зажигания: ON (ВКЛ) → OFF (ВЫКЛ)
    		11-14 В → менее 1 В
    MB-29 (ACC) - масса
    		-
    		Питание зажигания (сигнал ACC)
    		Замок зажигания: ACC → OFF (ВЫКЛ)
    		11–14 В → менее 1 В
    MB-11 (GND1) - масса
    		-
    		Масса
    		Всегда
    		Менее 1 Ом
    I12-3 (GND2) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    MB-2 (FLCY) - масса
    		-
    		Вход выключателя освещения проема левой передней двери
    		Левая передняя дверь закрыта (OFF (ВЫКЛ)) → открыта (ON (ВКЛ))
    		10 кОм или более → менее 1 Ом
    I13-19 (FRCY) - масса
    		Y - масса
    		Вход выключателя освещения проема правой передней двери
    		Правая передняя дверь закрыта (OFF (ВЫКЛ)) → открыта (ON (ВКЛ))
    		10 кОм или более → менее 1 Ом
    I13-1 (LCTY) - масса
    		P - масса
    		Вход выключателя освещения проема левой задней двери
    		Левая задняя дверь закрыта (OFF (ВЫКЛ)) → открыта (ON (ВКЛ))
    		10 кОм или более → менее 1 Ом
    I13-6 (RCTY) - масса
    		B - масса
    		Вход выключателя освещения проема правой задней двери
    		Правая задняя дверь закрыта (OFF (ВЫКЛ)) → открыта (ON (ВКЛ))
    		10 кОм или более → менее 1 Ом
    MB-4 (LGCY) - масса
    		-
    		Вход выключателя освещения проема двери багажного отделения
    		Дверь багажного отделения закрыта (OFF (ВЫКЛ)) → открыта (ON (ВКЛ))
    		10 кОм или более → менее 1 Ом
    MB-20 (HCTY) - масса
    		-
    		Входной сигнал выключателя освещения проема капота двигателя
    		Капот двигателя открыт (OFF (ВЫКЛ)) → закрыт (ON (ВКЛ))
    		10 кОм или более → менее 1 Ом
    I13-17 (KSW) - масса*
    		G - масса
    		Вход выключателя разблокировки
    		Ключ не вставлен в цилиндр замка (OFF (ВЫКЛ)) → ключ вставлен в цилиндр замка (ON (ВКЛ))
    		10 кОм или более → менее 1 Ом
    1. *: для моделей без интеллектуальной системы посадки и запуска
    Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

  3. Подсоедините разъемы главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

  4. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

    Контакты для подключения диагностического прибора
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I13-7 (LSFL) - масса
    		V - масса
    		Вход датчика разблокировки левой передней двери
    		Левая передняя дверь разблокирована
    		Менее 1 В
    I13-7 (LSFL) - масса
    		V - масса
    		Вход датчика разблокировки левой передней двери
    		Левая передняя дверь заблокирована
    		Формирование импульсов
    I13-18 (LSFR) - масса
    		W - масса
    		Вход датчика разблокировки правой передней двери
    		Правая передняя дверь разблокирована
    		Менее 1 В
    I13-18 (LSFR) - масса
    		W - масса
    		Вход датчика разблокировки правой передней двери
    		Правая передняя дверь заблокирована
    		Формирование импульсов
    3C-17 (LSR) - масса
    		LG - масса
    		Вход датчика разблокировки левой задней двери
    		Левая или правая задняя дверь разблокирована
    		Менее 1 В
    3C-17 (LSR) - масса
    		LG - масса
    		Вход датчика разблокировки левой задней двери
    		Левая и правая задние двери заблокированы
    		Формирование импульсов
    3A-53 (LSR) - масса
    		Y - масса
    		Вход датчика разблокировки правой задней двери
    		Правая или левая задняя дверь разблокирована
    		Менее 1 В
    3A-53 (LSR) - масса
    		Y - масса
    		Вход датчика разблокировки правой задней двери
    		Правая и левая задние двери заблокированы
    		Формирование импульсов
    F14-22 (IND) - масса*
    		L - масса
    		Включение контрольной лампы безопасности
    		Контрольная лампа безопасности горит
    (В состоянии срабатывания сигнализации горит только в течение 27,5 с.)
    		3 - 10 В
    3D-14 (SH) - масса
    		R - масса
    		Управление аварийной сиреной автомобиля
    		Аварийная сирена звучит
    (Срабатывание звуковой сигнализации противоугонной системы)
    		Формирование импульсов
    (менее 1 В ←→ 11-14 В)
    3D-15 (HORN) - масса
    		SB - масса
    		Управление звуковым сигналом автомобиля
    		Звучат звуковые сигналы автомобиля
    (Срабатывание звуковой сигнализации противоугонной системы)
    		Формирование импульсов
    (менее 1 В ←→ 11-14 В)
    1. *: для моделей без интеллектуальной системы посадки и запуска
    Если результат не соответствует требованиям, возможно, неисправен главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).
