Рулевое Колесо - Снятие

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - РУЛЕВАЯ КОЛОНКА

РАСПОЛОЖИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3

СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2

СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА

СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ РУЛЕВОГО КОЛЕСА № 1

СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ РУЛЕВОГО КОЛЕСА № 2

СНИМИТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ (для моделей с переключателями на рулевом колесе)

СНИМИТЕ ПРАВЫЙ ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОМ КОЛЕСЕ (для моделей с переключателями на рулевом колесе)

СНИМИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ (для моделей с системой круиз-контроля)

СНИМИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ

РУЛЕВОЕ КОЛЕСО - СНЯТИЕ

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • Некоторые рассмотренные операции по обслуживанию могут влиять на работу системы подушек безопасности SRS. Перед началом обслуживания рулевого колеса обязательно ознакомьтесь с мерами предосторожности, относящимися к системе подушек безопасности SRS .
  • УКАЗАНИЕ:
Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.
Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.
1. РАСПОЛОЖИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО
2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
  • ПРЕДОСТЕРЕЖЕНИЕ:
  • После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи .
После подсоединения провода необходимо инициализировать некоторые системы .

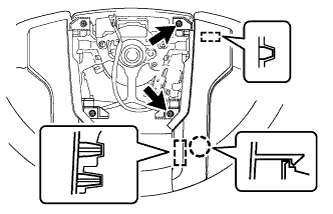

3. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3
Рулевое Колесо - Снятие. РУЛЕВАЯ КОЛОНКА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отцепите 2 захвата и снимите обивку.

4. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2
Рулевое Колесо - Снятие. РУЛЕВАЯ КОЛОНКА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отцепите 2 захвата и снимите накладку.

Обозначения на рисунке
*AДля моделей без системы круиз-контроля
*BДля моделей с системой круиз-контроля
5. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА
Рулевое Колесо - Снятие. РУЛЕВАЯ КОЛОНКА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

С помощью торцевого ключа "TORX" T30 ослабьте затяжку 2 винтов так, чтобы канавка вдоль окружности винта вошла в корпус с резьбой.

Обозначения на рисунке
*1Корпус с резьбой
Рулевое Колесо - Снятие. РУЛЕВАЯ КОЛОНКА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Вытяните накладку рулевого колеса из рулевого колеса, как показано на рисунке. Одной рукой придерживайте накладку рулевого колеса.

  • ПРИМЕЧАНИЕ:
  • При снятии накладки рулевого колеса будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.

Отсоедините разъем звукового сигнала.

Отсоедините 2 разъема и снимите накладку рулевого колеса.

  • ПРИМЕЧАНИЕ:
  • При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
6. СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ РУЛЕВОГО КОЛЕСА № 1
Рулевое Колесо - Снятие. РУЛЕВАЯ КОЛОНКА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Выверните 2 болта.

Освободите захват и снимите декоративный элемент.

7. СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ РУЛЕВОГО КОЛЕСА № 2

Выверните 2 болта.

Освободите захват и снимите декоративный элемент.

  • УКАЗАНИЕ:
  • См. "Снимите декоративный элемент рулевого колеса № 1".
8. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ (для моделей с переключателями на рулевом колесе)

Отсоедините разъем.

Выверните 4 болта.

Освободите захват и снимите переключатель на рулевом колесе в сборе.

  • УКАЗАНИЕ:
  • См. "Снимите декоративный элемент рулевого колеса № 1".
9. СНИМИТЕ ПРАВЫЙ ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОМ КОЛЕСЕ (для моделей с переключателями на рулевом колесе)

Отсоедините разъем.

Выверните 2 болта.

Освободите захват и снимите правый переключатель на рулевом колесе.

  • УКАЗАНИЕ:
  • См. "СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ РУЛЕВОГО КОЛЕСА № 1".
10. СНИМИТЕ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ (для моделей с системой круиз-контроля)
Рулевое Колесо - Снятие. РУЛЕВАЯ КОЛОНКА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем.

Выверните 2 винта и снимите переключатель.

11. СНИМИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ

Отверните установочную гайку рулевого колеса.

Рулевое Колесо - Снятие. РУЛЕВАЯ КОЛОНКА. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Нанесите сборочные метки на рулевое колесо и вторичный вал.

Обозначения на рисунке
*aМетка
*bУдерживайте
*cПоверните

С помощью SST снимите рулевое колесо в сборе.

  • SST
  • 09950-50013(09951-05010,09952-05010,09953-05020,09954-05011)
