ПРОВЕРЬТЕ НАТЯЖЕНИЕ ПРИВОДНОГО РЕМНЯ

ПРИВОДНОЙ РЕМЕНЬ (для моделей с 5L-E) - ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ

1. ПРОВЕРЬТЕ НАТЯЖЕНИЕ ПРИВОДНОГО РЕМНЯ
Приводной Ремень (Для Моделей С 5L-E) - Проверка Без Снятия С Автомобиля. СИСТЕМЫ УСИЛЕНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Визуально проверьте ремень на наличие трещин, следов масла и износа. Убедитесь, что ремень не касается дна канавки шкива.


При необходимости замените ремень.

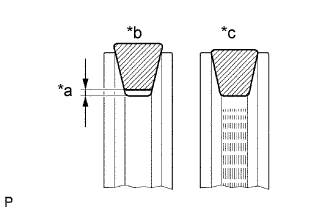

Обозначения на рисунке
*aЗазор
*bПравильно
*cНеправильно
Приводной Ремень (Для Моделей С 5L-E) - Проверка Без Снятия С Автомобиля. СИСТЕМЫ УСИЛЕНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Проверьте прогиб приводного ремня, нажав на него в точке, указанной на рисунке, с усилием 98 Н (10 кгс, 22 фунт-силы).

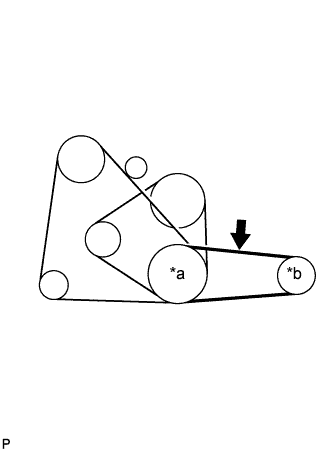

Обозначения на рисунке
*aШкив коленчатого вала
*bШкив лопастного насоса
Приводной Ремень (Для Моделей С 5L-E) - Проверка Без Снятия С Автомобиля. СИСТЕМЫ УСИЛЕНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150Точка измерения прогиба ремня
  • Номинальный прогиб приводного ремня:
  • Параметр / УстройствоЗаданные условия
    Новый ремень7,5 - 9,5 мм
    (0,295-0,374 дюйма)
    Ремень, бывший в употреблении9,0 - 13 мм
    (0,354-0,512 дюйма)

При необходимости отрегулируйте прогиб приводного ремня.


С помощью прибора для проверки натяжения приводных ремней проверьте натяжение приводного ремня.

  • Номинальное натяжение приводного ремня:
  • Параметр / УстройствоЗаданные условия
    Новый ремень441 - 539 Н
    (45 - 55 кгс, 99,1 - 121 фунт-сила)
    Ремень, бывший в употреблении245 - 343 Н
    (25 - 35 кгс, 55,1 - 77,1 фунт-сила)
Если натяжение ремня не соответствует установленному значению, отрегулируйте натяжение.
