Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМЫ УСИЛЕНИЯ
УСТАНОВИТЕ САЛЬНИК КОЖУХА ЛОПАСТНОГО НАСОСА
УСТАНОВИТЕ ВАЛ ЛОПАСТНОГО НАСОСА СО ШКИВОМ ЛОПАСТНОГО НАСОСА
УСТАНОВИТЕ ПЕРЕДНЮЮ ЗАЩИТНУЮ ШАЙБУ ЛОПАСТНОГО НАСОСА
УСТАНОВИТЕ СТОПОРНОЕ КОЛЬЦО ЛОПАСТНОГО НАСОСА
УСТАНОВИТЕ РОТОР ЛОПАСТНОГО НАСОСА
УСТАНОВИТЕ СТОПОРНОЕ КОЛЬЦО ВАЛА ЛОПАСТНОГО НАСОСА
УСТАНОВИТЕ ЗАДНИЙ КОЖУХ ЛОПАСТНОГО НАСОСА
ЗАКРЕПИТЕ ЛОПАСТНОЙ НАСОС В СБОРЕ
ПРОВЕРЬТЕ СУММАРНЫЙ ПРЕДНАТЯГ
УСТАНОВИТЕ ШТУЦЕР КАНАЛА ВСАСЫВАНИЯ
ЛОПАСТНОЙ НАСОС (для моделей с двигателем 1GR-FE) - ПОВТОРНАЯ СБОРКА
- ПРИМЕЧАНИЕ:

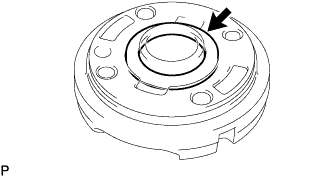

- При установке покройте детали, отмеченные стрелками, жидкостью для механизма рулевого управления с усилителем .
1. УСТАНОВИТЕ САЛЬНИК КОЖУХА ЛОПАСТНОГО НАСОСА |
Покройте кромку нового сальника универсальной консистентной смазкой.

С помощью SST и пресса запрессуйте сальник.
- SST
- 09950-60010(09951-00280)
09950-70010(09951-07100)
- ПРИМЕЧАНИЕ:
- Убедитесь, что сальник установлен в правильном направлении, как показано на рисунке.
2. УСТАНОВИТЕ ВАЛ ЛОПАСТНОГО НАСОСА СО ШКИВОМ ЛОПАСТНОГО НАСОСА |
Покройте внутреннюю поверхность втулки переднего кожуха лопастного насоса жидкостью для механизма рулевого управления с усилителем.

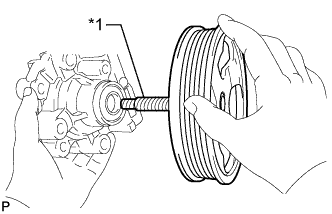

Осторожно вставьте вал лопастного насоса со шкивом.
*1 | Защитная клейкая лента |
- ПРИМЕЧАНИЕ:
3. УСТАНОВИТЕ ПЕРЕДНЮЮ ЗАЩИТНУЮ ШАЙБУ ЛОПАСТНОГО НАСОСА |

Покройте новое кольцевое уплотнение жидкостью для механизма рулевого управления с усилителем и установите его на передний кожух лопастного насоса.

Покройте новое кольцевое уплотнение жидкостью для механизма рулевого управления с усилителем и установите его на переднюю защитную шайбу.

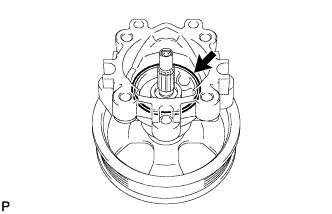

Совместите паз передней защитной шайбы с пазом переднего кожуха лопастного насоса и установите переднюю защитную шайбу.
*a | Совместите |
- ПРИМЕЧАНИЕ:
- Убедитесь, что передняя защитная шайба установлена в правильном направлении.
4. УСТАНОВИТЕ СТОПОРНОЕ КОЛЬЦО ЛОПАСТНОГО НАСОСА |

Совместите паз стопорного кольца с пазом передней защитной шайбы и установите стопорное кольцо таким образом, чтобы нанесенная метка была направлена вверх.
*a | Совместите |
*b | Нанесенная метка |
- ПРИМЕЧАНИЕ:
- Проверьте правильность установки стопорного кольца (лицевая сторона в правильном направлении).
5. УСТАНОВИТЕ РОТОР ЛОПАСТНОГО НАСОСА |

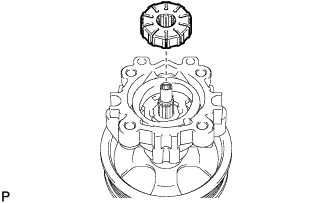

Установите ротор лопастного насоса.
- УКАЗАНИЕ:
- Ротор лопастного насоса можно устанавливать любой стороной вверх.

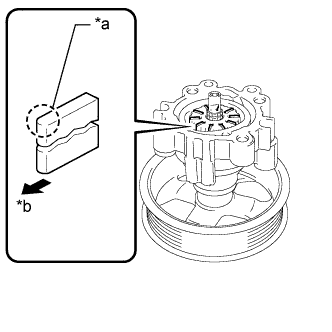

Смажьте 10 пластин лопастей насоса жидкостью для механизма рулевого управления с усилителем.

Установите пластины лопастей насоса закругленными концами наружу.
*a | Закругленный конец |
*b | Наружу |
- ПРИМЕЧАНИЕ:
- Убедитесь, что пластины лопастей насоса установлены в правильном направлении.
6. УСТАНОВИТЕ СТОПОРНОЕ КОЛЬЦО ВАЛА ЛОПАСТНОГО НАСОСА |
При помощи отвертки и съемника стопорных колец установите новое стопорное кольцо на вал лопастного насоса.
- ПРИМЕЧАНИЕ:
7. УСТАНОВИТЕ ЗАДНИЙ КОЖУХ ЛОПАСТНОГО НАСОСА |

Покройте новое кольцевое уплотнение жидкостью для механизма рулевого управления с усилителем и установите его на задний кожух.

Совместите штифт заднего кожуха с пазами стопорного кольца, передней защитной шайбы и переднего кожуха лопастного насоса.
*a | Совместите |
- ПРИМЕЧАНИЕ:
- При установке заднего кожуха лопастного насоса следите, чтобы кольцевое уплотнение не выступало.
Закрепите задний кожух 4 болтами.
- Момент затяжки:
- 22 N*m{ 224 kgf*cm, 16 ft.*lbf}
8. ЗАКРЕПИТЕ ЛОПАСТНОЙ НАСОС В СБОРЕ |

С помощью SST зафиксируйте лопастной насос в тисках.
- SST
- 09630-00014(09631-00132)
9. ПРОВЕРЬТЕ СУММАРНЫЙ ПРЕДНАТЯГ |
Убедитесь, что насос работает плавно, без постороннего шума.

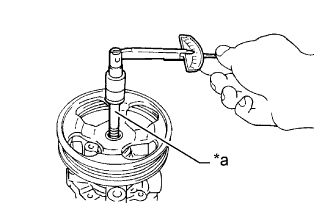

Временно вверните технологический болт.
- Рекомендуемый технологический болт:
Параметр / Устройство Значение Диаметр резьбы 10 мм (0,394 дюйма) Шаг резьбы 1,25 мм (0,0492 дюйма) Длина болта 50 мм (1,97 дюйма)

С помощью динамометрического ключа измерьте крутящий момент насоса.
- Номинальный крутящий момент:
- Не более 0,3 Н*м (3 кгс*см, 2 фунт-сила-дюймов)
*a | Технологический болт |
Если крутящий момент не соответствует заданному, проверьте сальник кожуха лопастного насоса.
10. УСТАНОВИТЕ ШТУЦЕР КАНАЛА ВСАСЫВАНИЯ |
Смажьте новое кольцевое уплотнение жидкостью для механизма рулевого управления с усилителем и вставьте его в штуцер канала всасывания.
Установите штуцер впускного отверстия на лопастной насос и закрепите его болтом.
- Момент затяжки:
- 12 N*m{ 122 kgf*cm, 9 ft.*lbf}
