ЛОПАСТНОЙ НАСОС (для моделей с 5L-E) - СНЯТИЕ

Не затягивайте тиски слишком сильно.

При установке покройте детали, отмеченные стрелками, жидкостью для механизма рулевого управления с усилителем .

1. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ ЛОПАСТНОГО НАСОСА

Ослабьте болт и гайку и снимите поликлиновой ремень.

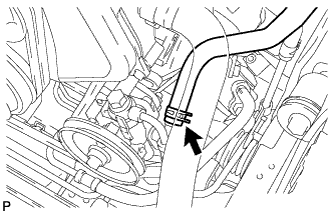

2. ОТСОЕДИНИТЕ ШЛАНГ № 1 СОЕДИНЕНИЯ МАСЛЯНОГО БАЧКА С НАСОСОМ

Сдвиньте фиксатор и отсоедините масляный шланг.

3. ОТСОЕДИНИТЕ НАГНЕТАТЕЛЬНЫЙ ПАТРУБОК В СБОРЕ

Снимите пустотелый болт и прокладку и отсоедините трубку подачи топлива.

4. СНИМИТЕ КОЖУХ ВЕНТИЛЯТОРА

Снимите кожух вентилятора .

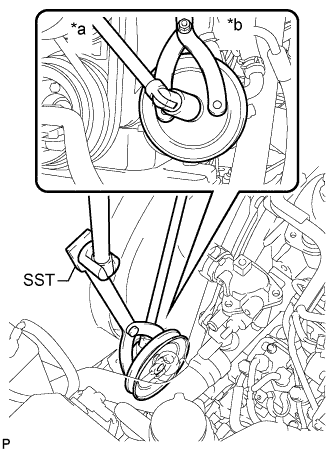

5. СНИМИТЕ ШКИВ ЛОПАСТНОГО НАСОСА

С помощью SST отверните гайку и снимите шкив лопастного насоса.

Обозначения на рисунке
*a	Поверните
*b	Удерживайте

6. СНИМИТЕ ЛОПАСТНОЙ НАСОС В СБОРЕ

Выверните 2 болта, отверните гайку и снимите лопастной насос.
