Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМЫ УСИЛЕНИЯ
ПРОВЕРЬТЕ ВАЛ ЛОПАСТНОГО НАСОСА И ВТУЛКУ В ПЕРЕДНЕМ КОЖУХЕ ЛОПАСТНОГО НАСОСА
ПРОВЕРЬТЕ РОТОР ЛОПАСТНОГО НАСОСА И ПЛАСТИНЫ ЛОПАСТЕЙ
ПРОВЕРЬТЕ ШТУЦЕР ВЫПУСКНОГО ОТВЕРСТИЯ
ЛОПАСТНОЙ НАСОС (для моделей с 1KD-FTV) - ПРОВЕРКА
| 1. ПРОВЕРЬТЕ ВАЛ ЛОПАСТНОГО НАСОСА И ВТУЛКУ В ПЕРЕДНЕМ КОЖУХЕ ЛОПАСТНОГО НАСОСА |
С помощью микрометра измерьте наружный диаметр вала лопастного насоса.
| *a | Наружный диаметр |
| *b | Внутренний диаметр |
С помощью штангенциркуля измерьте внутренний диаметр втулки переднего кожуха лопастного насоса.
Рассчитайте масляный зазор.
Масляный зазор = внутренний диаметр втулки - наружный диаметр вала.
- Максимальный допустимый масляный зазор:
- 0,07 мм (0,00276 дюйма)
Если масляный зазор превышает максимально допустимый, замените лопастной насос в сборе.
| 2. ПРОВЕРЬТЕ РОТОР ЛОПАСТНОГО НАСОСА И ПЛАСТИНЫ ЛОПАСТЕЙ |
Микрометром измерьте толщину пластин лопастей насоса.
- Номинальная толщина:
- 1,405 - 1,411 мм (0,0554 - 0,0555 дюйма)
| *a | Толщина |
Если толщина не соответствует номинальной, замените лопастной насос в сборе.

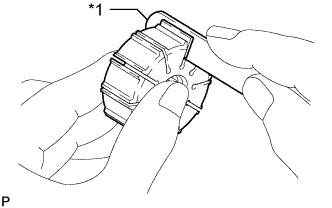

С помощью плоского щупа измерьте зазор между боковой поверхностью канавки ротора лопастного насоса и пластинами лопастей.
- Максимально допустимый зазор:
- 0,025 мм (0,00098 дюйма)
| *1 | Плоский щуп |
Если зазор превышает максимально допустимый, замените лопастной насос в сборе.
| 3. ПРОВЕРЬТЕ ШТУЦЕР ВЫПУСКНОГО ОТВЕРСТИЯ |
Если основание штуцера выпускного отверстия имеет серьезные повреждения, это может привести к утечке жидкости. В этом случае необходимо заменить лопастный насос в сборе.
