DTC B2610 Неисправность в цепи датчика наклона или электродвигателя наклона
ОПИСАНИЕ
Напряжение питания, формируемое мультиплексным ЭБУ регулировки наклона и телескопического изменения высоты, приводит в движение электродвигатель наклона, в результате чего рулевая колонка перемещается вверх или вниз. Находящийся в электродвигателе наклона датчик наклона (датчик Холла) регистрирует угол наклона рулевой колонки и передает соответствующий сигнал в мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты.
- Крайние положения можно проверить по показаниям Data List на экране портативного диагностического прибора.
| Код DTC | Условие обнаружения | Неисправный участок |
| B2610 | Наклон прекращается в пределах рабочего диапазона. | Жгут или разъем
Датчик наклона или электродвигатель наклона
Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты
|
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
| 1.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (УПРАВЛЕНИЕ НАКЛОНОМ) |
Выберите режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что рулевое колесо наклоняется вверх и вниз.
Tilt & Telescopic (регулировка наклона и телескопическое изменение высоты)| Информация на дисплее прибора | Испытываемое устройство | Диапазон регулирования | Замечание по диагностике |
| Tilt Operation | Регулировка наклона | UP/DOWN (ВВЕРХ/ВНИЗ) | - |
Результат| Результат | Следующий шаг |
| Рулевое колесо не наклоняется вверх/вниз. | А |
| Рулевое колесо наклоняется вверх/вниз. | B |
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – АККУМУЛЯТОРНАЯ БАТАРЕЯ) |
Отсоедините разъем G116 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| G116-2 (+B) - масса | Всегда | 11 - 14 В |
Обозначения на рисунке| *a | Вид сзади разъема со стороны жгута проводов
(к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты) |
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – МАССА) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| G116-11 (GND) - масса | Всегда | Менее 1 Ом |

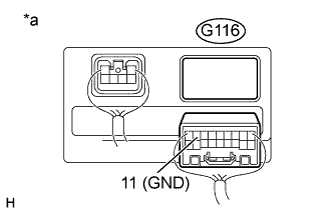

Обозначения на рисунке| *a | Вид сзади разъема со стороны жгута проводов
(к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты) |
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА) |
Отсоедините разъем G122 электродвигателя наклона.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| G116-10 (TIM+) - G122-1 (TIM+) | Всегда | Менее 1 Ом |
| G116-1 (TIM-) - G122-2 (TIM-) |
| G116-10 (TIM+) - масса | Всегда | 10 кОм или более |
| G116-1 (TIM-) - масса |
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 5.ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАКЛОНА |
Подайте напряжение аккумуляторной батареи 12 В на разъем электродвигателя наклона. Затем проверьте, изменяется ли наклон рулевого колеса.
- OK:
| Условия измерений | Заданные условия |
Положительный (+) вывод аккумуляторной батареи 12 В → контакт 1 (TIM+)
Отрицательный (-) вывод аккумуляторной батареи 12 В → контакт 2 (TIM-) |
Рулевое колесо поднимается. |
Положительный (+) вывод аккумуляторной батареи 12 В → контакт 2 (TIM-)
Отрицательный (-) вывод аккумуляторной батареи 12 В → контакт 1 (TIM+) |
Рулевое колесо опускается. |
Обозначения на рисунке| *a | Устройство с неподсоединенным жгутом проводов
(электродвигатель наклона) |
| | ЗАМЕНИТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ
|
|
|
| OK | |
| |
| ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ
|
|
| 6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – ДАТЧИК НАКЛОНА) |
Отсоедините разъем G116 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.
Отсоедините разъем G122 электродвигателя наклона.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| G116-6 (VCI) - G122-4 (VCI) | Всегда | Менее 1 Ом |
| G116-7 (TIS) - G122-5 (TIS) |
| G116-17 (E1) - G122-6 (E1) |
| G116-6 (VCI) - масса | Всегда | 10 кОм или более |
| G116-7 (TIS) - масса |
| G116-17 (Е1) - масса |
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – МАССА) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| G116-11 (GND) - масса | Всегда | Менее 1 Ом |
Обозначения на рисунке| *a | Вид сзади разъема со стороны жгута проводов
(к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты) |
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 8.ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (НАПРЯЖЕНИЕ НА КОНТАКТЕ VCI) |
Подсоедините разъем G116 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
| Контакты для подключения диагностического прибора | Положение переключателя | Заданные условия |
| G122-4 (VCI) - G122-6 (E1) | Зажигание включено (IG) | 8-14 В |
Обозначения на рисунке| *a | Вид спереди разъема со стороны жгута проводов:
(к электродвигателю наклона) |
| | ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ
|
|
|
| 9.ПРОВЕРЬТЕ ДАТЧИК НАКЛОНА |
Подсоедините разъем G122 электродвигателя наклона.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| G116-7 (TIS) - G116-17 (E1) | Рулевая колонка наклоняется вверх или вниз | Формирование импульсов
Высокий уровень: 8 - 14 В
Низкий уровень: Менее 1 В |
Обозначения на рисунке| *a | Устройство с подсоединенным жгутом проводов
(мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты) |
| | ЗАМЕНИТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ
|
|
|
| OK | |
| |
| ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ
|
|
