Совместите метку со стороны топливного бака с меткой со стороны шланга.

Установите шланг, соединяющий топливный бак и наливную трубку, на топливный бак.

Установите защиту топливного бака № 3 и закрепите ее 4 зажимами.

Заверните 2 болта.

• Момент затяжки:
• 5,0 N*m{ 51 kgf*cm, 44 in.*lbf}

Слегка смажьте новую прокладку бензином или консистентной смазкой и установите ее на топливный бак.

Совместите выступ на продувочном патрубке топливного бака с канавкой топливного бака.

• ПРИМЕЧАНИЕ:

• Будьте осторожны, чтобы не допустить деформации рукоятки датчика уровня топлива.

Установите продувочный патрубок топливного бака на топливный бак.

Установите новый фиксатор на топливный бак. Удерживая продувочный патрубок топливного бака, затяните фиксатор рукой на один полный оборот.

• УКАЗАНИЕ:

• Убедитесь, что начальные метки на фиксаторе и топливном баке совмещены и затяните фиксатор.

Установите SST на крепежную деталь.

• SST
• 09808-14030

• УКАЗАНИЕ:

С помощью SST затягивайте фиксатор, пока его метка не будет находиться в диапазоне A на топливном баке, как показано на рисунке.

• SST
• 09808-14030

• УКАЗАНИЕ:

• Совместите вырез SST с ребром крепежной детали.

Слегка смажьте новую прокладку бензином или консистентной смазкой и установите ее на топливный бак.

Совместите выступ на топливозаборнике с бензонасосом и датчиком уровня топлива с канавкой топливного бака.

• ПРИМЕЧАНИЕ:

• Будьте осторожны, чтобы не допустить деформации рукоятки датчика уровня топлива.

Установите топливозаборник с бензонасосом и датчиком уровня топлива на топливный бак.

Установите новый фиксатор на топливный бак. Удерживая топливозаборник с бензонасосом и датчиком уровня топлива, затяните фиксатор рукой на один полный оборот.

• УКАЗАНИЕ:

• Убедитесь, что начальные метки на фиксаторе и топливном баке совмещены и затяните фиксатор.

Установите SST на крепежную деталь.

• SST
• 09808-14030

• УКАЗАНИЕ:

С помощью SST затягивайте фиксатор, пока его метка не будет находиться в диапазоне A на топливном баке, как показано на рисунке.

• SST
• 09808-14030

• УКАЗАНИЕ:

• Совместите вырез SST с ребром крепежной детали.

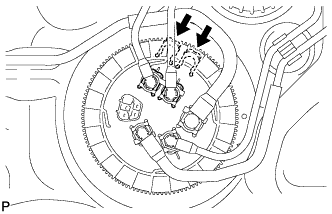

Установите возвратный топливопровод и подающий топливопровод и закрепите их 2 фиксаторами.

• ПРИМЕЧАНИЕ:

Убедитесь в отсутствии царапин и посторонних частиц в месте соединения.

Убедитесь, что соединители топливопроводов вставлены надежно.

Убедитесь, что фиксаторы топливопровода находятся на кольцах соединителей.

После установки фиксаторов топливопроводов убедитесь, что соединители топливопроводов не снимаются.

Обозначения на рисунке

*1	Соединитель топливопровода
*2	Кольцевое уплотнение
*3	Топливопровод
*4	Фиксатор соединителя топливопроводов
*a	ПРАВИЛЬНО
*b	НЕПРАВИЛЬНО

Установите возвратный топливопровод и подающий топливопровод на топливный бак.

Установите подающий топливопровод, возвратный топливопровод и подающий топливопровод № 2 и закрепите их 3 фиксаторами.

• ПРИМЕЧАНИЕ:

Убедитесь в отсутствии царапин и посторонних частиц в месте соединения.

Убедитесь, что соединители топливопроводов вставлены надежно.

Убедитесь, что фиксаторы топливопровода находятся на кольцах соединителей.

После установки фиксаторов топливопроводов убедитесь, что соединители топливопроводов не снимаются.

Обозначения на рисунке

*1	Соединитель топливопровода
*2	Кольцевое уплотнение
*3	Топливопровод
*4	Фиксатор соединителя топливопроводов
*a	ПРАВИЛЬНО
*b	НЕПРАВИЛЬНО

Установите подающий топливопровод на топливный бак.

Установите возвратный топливопровод на топливный бак и закрепите его зажимом.

Установите подающий топливопровод № 2 на топливный бак и закрепите его зажимом.

Установите подающий топливопровод № 4 и трубку топливозаборника и закрепите их 2 фиксаторами.

• ПРИМЕЧАНИЕ:

Убедитесь в отсутствии царапин и посторонних частиц в месте соединения.

Убедитесь, что соединители топливопроводов вставлены надежно.

Убедитесь, что фиксаторы топливопровода находятся на кольцах соединителей.

После установки фиксаторов топливопроводов убедитесь, что соединители топливопроводов не снимаются.

Обозначения на рисунке

*1	Соединитель топливопровода
*2	Кольцевое уплотнение
*3	Топливопровод
*4	Фиксатор соединителя топливопроводов
*a	ПРАВИЛЬНО
*b	НЕПРАВИЛЬНО

Установите трубку топливозаборника на топливный бак и закрепите ее зажимом.

Установите подающий топливопровод № 4 на топливный бак и закрепите его зажимом.

Установите 3 амортизатора топливного бака на топливный бак.

Установите топливный бак на телескопический гидравлический домкрат и поднимите домкрат.

• ПРИМЕЧАНИЕ:

• Не допускайте соприкосновения топливного бака с автомобилем, особенно с дифференциалом.

Установите 2 хомута крепления топливного бака и зафиксируйте их 2 штифтами и 2 фиксаторами.

Подсоедините 2 хомута крепления топливного бака и зафиксируйте их 2 болтами.

• Момент затяжки:
• 40 N*m{ 408 kgf*cm, 30 ft.*lbf}

Подсоедините шланг, соединяющий топливный бак и наливную трубу, к наливной трубе топливного бака.

Подсоедините трубку сапуна топливного бака .

Подсоедините трубку сапуна топливного бака .

Подсоедините возвратный топливопровод и подающий топливопровод № 2 .

Подсоедините трубопровод отсечки топлива .

Подсоедините подающий топливопровод № 4 и трубку топливозаборника .

Установите защиту топливного бака № 1 и закрепите ее 6 болтами.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Для моделей с частичной крышкой:

Установите защиту топливного бака № 1 и закрепите ее 4 болтами.

• Момент затяжки:
• 20 N*m{ 204 kgf*cm, 15 ft.*lbf}

Подсоедините разъем топливного насоса и датчика уровня топлива.

Установите крышку технологического отверстия заднего пола и закрепите ее 3 винтами.

Для сидений раздельного типа 60/40 с двойным складыванием с левой стороны:

Установите левое заднее сиденье в сборе .

Для выдвижного раздельного сиденья 60/40 с функцией облегчения посадки с левой стороны:

Установите левое заднее сиденье в сборе .

С помощью ручного насоса, установленного на крышке топливного фильтра, удалите воздух из топливной системы. Продолжайте прокачку, пока сопротивление насоса при работе не возрастет.

• ПРИМЕЧАНИЕ:

Запустите двигатель.

• ПРИМЕЧАНИЕ:

Выключите зажигание.

Подсоедините портативный диагностический прибор к DLC3.

Включите зажигание (IG) и портативный диагностический прибор.

Сбросьте коды DTC .

Запустите двигатель.*1

Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Test the Fuel Leak.*2

Выполните следующее испытание 5 раз с интервалами включения/выключения 10 с: Active Test / Test the Fuel Leak.*3

После 5-го испытания в режиме Active Test дайте двигателю поработать на холостом ходу в течение не менее 3 мин.

• УКАЗАНИЕ:

• Когда для изменения режима управления насосом используется испытание Active Test "Test the Fuel Leak", фактическое давление в топливной системе Common Rail падает ниже заданного при выходе из режима Active Test, но это не является признаком неисправности насоса.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте текущие коды DTC.

Сбросьте коды DTC .

• УКАЗАНИЕ:

• Необходимо удалить коды DTC, так как DTC P1604 или P1605 может сохраняться при удалении воздуха из топливной системы после замены или ремонта деталей топливной системы.

Повторите операции с *1 по *3.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте текущие коды DTC.

• OK:
• Коды DTC не выводятся.
