Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.

Измерьте напряжение в соответствии со значениями, приведенными в таблице ниже.

• Номинальное напряжение:

• Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
  I1-15 (IG) - масса	Замок зажигания в положении ON (ВКЛ)	11–14 В
  I1-15 (IG) - масса	Зажигание выключено	Менее 1 В

Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  I1-17 (E) - масса	Всегда	Менее 1 Ом

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите сенсорную систему помощи при парковке TOYOTA.

Включите портативный диагностический прибор.

Войдите в следующие меню: Body / Clearance Sonar / Active Test.

Проверьте работоспособность зуммера, выполнив испытание Active Test.

Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.

Отсоедините разъем G34 зуммера предупреждения о недопустимой дистанции № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  I1-10 (BBZ) - G34-1 (Z+)	Всегда	Менее 1 Ом
  I1-11 (EF) - G34-2 (Z-)	Всегда	Менее 1 Ом
  I1-10 (BBZ) - масса	Всегда	10 кОм или более
  I1-11 (EF) - масса	Всегда	10 кОм или более

Замените зуммер предупреждения о недопустимой дистанции новым или заведомо исправным .

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите сенсорную систему помощи при парковке TOYOTA.

Включите портативный диагностический прибор.

Войдите в следующие меню: Body / Clearance Sonar / Active Test.

Проверьте работоспособность зуммера, выполнив испытание Active Test.

• OK:
• Зуммер предупреждения о недопустимой дистанции подает звуковой сигнал.

Отсоедините разъем I3 ЭБУ системы помощи при парковке.

Отсоедините разъем G34 зуммера предупреждения о недопустимой дистанции № 1.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  I3-18 (BBZ) - G34-1 (Z+)	Всегда	Менее 1 Ом
  I3-17 (EF) - G34-2 (Z-)	Всегда	Менее 1 Ом
  I3-18 (BBZ) - масса	Всегда	10 кОм или более
  I3-17 (EF) - масса	Всегда	10 кОм или более

Замените зуммер предупреждения о недопустимой дистанции № 1 новым или заведомо исправным .

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите сенсорную систему помощи при парковке TOYOTA.

Включите портативный диагностический прибор.

Войдите в следующие меню: Body / Clearance Sonar / Active Test.

Проверьте работоспособность зуммера, выполнив испытание Active Test.

• OK:
• Зуммер предупреждения о недопустимой дистанции подает звуковой сигнал.

Проверьте, установлена ли система помощи при парковке.

Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

• Номинальное напряжение:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  I1-8 (RL) - масса	Замок зажигания в положении ON (ВКЛ) Рычаг переключения передач в положении R	11 - 14 В
  I1-8 (RL) - масса	Замок зажигания в положении ON (ВКЛ) Рычаг переключения передач в любом положении, кроме R	Менее 1 В

Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.

Отсоедините разъем C40 датчика положения паркинга/нейтрали.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  I1-8 (RL) - C40-1 (RL)	Всегда	Менее 1 Ом
  I1-8 (RL) - масса	Всегда	10 кОм или более

Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.

Отсоедините разъем C41 выключателя света заднего хода.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  I1-8 (RL) - C41-1 (RL)	Всегда	Менее 1 Ом
  I1-8 (RL) - масса	Всегда	10 кОм или более

Отсоедините разъем I3 ЭБУ системы помощи при парковке.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

• Номинальное напряжение:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  I3-15 (REV) - масса	Замок зажигания в положении ON (ВКЛ) Рычаг переключения передач в положении R	11 – 14 В
  I3-15 (REV) - масса	Замок зажигания в положении ON (ВКЛ) Рычаг переключения передач в любом положении, кроме R	Менее 1 В

Отсоедините разъем I3 ЭБУ системы помощи при парковке.

Отсоедините разъем C40 датчика положения паркинга/нейтрали.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  I3-15 (REV) - C40-1 (RL)	Всегда	Менее 1 Ом
  I3-15 (REV) - масса	Всегда	10 кОм или более

Отсоедините разъем I3 ЭБУ системы помощи при парковке.

Отсоедините разъем C41 выключателя света заднего хода.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  I3-15 (REV) - C41-1 (RL)	Всегда	Менее 1 Ом
  I3-15 (REV) - масса	Всегда	10 кОм или более

Проверьте коды DTC .

Замените ультразвуковой датчик № 1 (правый задний центральный датчик) заведомо исправным .

• УКАЗАНИЕ:

• Все датчики взаимозаменяемы. Чтобы проверить, правильно ли работает датчик, поменяйте его местами с заведомо исправным датчиком с другой стороны автомобиля.

Удалите коды DTC .

Проверьте коды DTC .

Сбросьте коды DTC .

Проверьте коды DTC .

• УКАЗАНИЕ:

• *: Процедура для системы передачи данных CAN:

Удалите коды DTC .

Проверьте коды DTC .

• УКАЗАНИЕ:

Проверьте коды DTC .

Замените ультразвуковой датчик № 1 (левый задний центральный датчик) заведомо исправным .

• УКАЗАНИЕ:

• Все датчики взаимозаменяемы. Чтобы проверить, правильно ли работает датчик, поменяйте его местами с заведомо исправным датчиком с другой стороны автомобиля.

Удалите коды DTC .

Проверьте коды DTC .

Проверьте коды DTC .

Замените ультразвуковой датчик № 1 (левый задний датчик) заведомо исправным .

• УКАЗАНИЕ:

• Все датчики взаимозаменяемы. Чтобы проверить, правильно ли работает датчик, поменяйте его местами с заведомо исправным датчиком с другой стороны автомобиля.

Удалите коды DTC .

Проверьте коды DTC .

Удалите коды DTC .

Проверьте коды DTC .

Проверьте коды DTC .

Замените ультразвуковой датчик № 1 (правый передний датчик) заведомо исправным .

• УКАЗАНИЕ:

• Все датчики взаимозаменяемы. Чтобы проверить, правильно ли работает датчик, поменяйте его местами с заведомо исправным датчиком с другой стороны автомобиля.

Удалите коды DTC .

Проверьте коды DTC .

Удалите коды DTC .

Еще раз проверьте коды DTC .

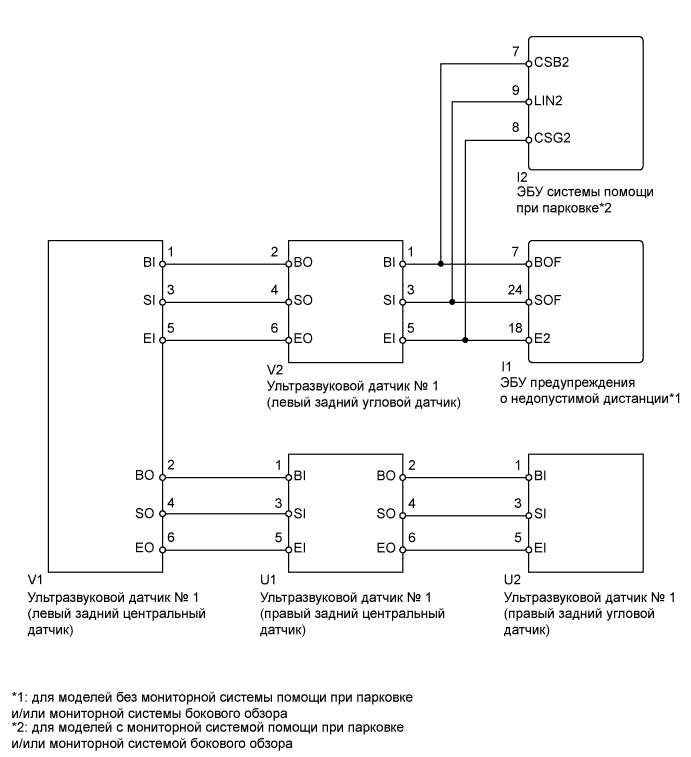

Отсоедините разъем I1 ЭБУ предупреждения о недопустимой дистанции.

Отсоедините разъем V2 ультразвукового датчика № 1 (левого заднего углового датчика).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  I2-7 (BOR) - V2-1 (BI)	Всегда	Менее 1 Ом
  I2-24 (SOR) - V2-3 (SI)	Всегда	Менее 1 Ом
  I2-18 (E2) - V2-5 (EI)	Всегда	Менее 1 Ом
  I2-7 (BOR) - масса	Всегда	10 кОм или более
  I2-24 (SOR) - масса	Всегда	10 кОм или более
  I2-18 (E2) - масса	Всегда	10 кОм или более

Отсоедините разъем V2 ультразвукового датчика № 1 (левого заднего углового датчика).

Отсоедините разъем V1 ультразвукового датчика № 1 (левого заднего центрального датчика).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  V2-2 (BO) - V1-1 (BI)	Всегда	Менее 1 Ом
  V2-4 (SO) - V1-3 (SI)	Всегда	Менее 1 Ом
  V2-6 (EO) - V1-5 (EI)	Всегда	Менее 1 Ом
  V2-2 (BO) - масса	Всегда	10 кОм или более
  V2-4 (SO) - масса	Всегда	10 кОм или более
  V2-6 (EO) - масса	Всегда	10 кОм или более

Отсоедините разъем V1 ультразвукового датчика № 1 (левого заднего центрального датчика).

Отсоедините разъем U1 ультразвукового датчика № 1 (правого заднего центрального датчика).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  V1-2 (BO) - U1-1 (BI)	Всегда	Менее 1 Ом
  V1-4 (SO) - U1-3 (SI)	Всегда	Менее 1 Ом
  V1-6 (EO) - U1-5 (EI)	Всегда	Менее 1 Ом
  V1-2 (BO) - масса	Всегда	10 кОм или более
  V1-4 (SO) - масса	Всегда	10 кОм или более
  V1-6 (EO) - масса	Всегда	10 кОм или более

Отсоедините разъем U1 ультразвукового датчика № 1 (правого заднего центрального датчика).

Отсоедините разъем U2 ультразвукового датчика № 1 (правого заднего углового датчика).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Режим	Заданные условия
  U1-2 (BO) - U2-1 (BI)	Всегда	Менее 1 Ом
  U1-4 (SO) - U2-3 (SI)	Всегда	Менее 1 Ом
  U1-6 (EO) - U2-5 (EI)	Всегда	Менее 1 Ом
  U1-2 (BO) - масса	Всегда	10 кОм или более
  U1-4 (SO) - масса	Всегда	10 кОм или более
  U1-6 (EO) - масса	Всегда	10 кОм или более

Снимите ультразвуковой датчик № 1 (левый задний угловой датчик) .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 (BI) - 5 (EI)	Всегда	10 кОм или более
  1 (BI) - 2 (BO)	Всегда	10 кОм или более
  3 (SI) - 4 (SO)	Всегда	Менее 1 Ом
  5 (EI) - 6 (EO)	Всегда	Менее 1 Ом

Снимите ультразвуковой датчик № 1 (левый задний центральный датчик) .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 (BI) - 5 (EI)	Всегда	10 кОм или более
  1 (BI) - 2 (BO)	Всегда	10 кОм или более
  3 (SI) - 4 (SO)	Всегда	Менее 1 Ом
  5 (EI) - 6 (EO)	Всегда	Менее 1 Ом

Снимите ультразвуковой датчик № 1 (правый задний центральный датчик) .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 (BI) - 5 (EI)	Всегда	10 кОм или более
  1 (BI) - 2 (BO)	Всегда	10 кОм или более
  3 (SI) - 4 (SO)	Всегда	Менее 1 Ом
  5 (EI) - 6 (EO)	Всегда	Менее 1 Ом

Замените ультразвуковой датчик № 1 (левый задний угловой датчик) заведомо исправным .

• УКАЗАНИЕ:

• Все датчики взаимозаменяемы. Чтобы проверить, правильно ли работает датчик, поменяйте его местами с заведомо исправным датчиком с другой стороны автомобиля.

Удалите коды DTC .

Проверьте коды DTC .

Замените ультразвуковой датчик № 1 (левый задний центральный датчик) заведомо исправным .

• УКАЗАНИЕ:

• Все датчики взаимозаменяемы. Чтобы проверить, правильно ли работает датчик, поменяйте его местами с заведомо исправным датчиком с другой стороны автомобиля.

Удалите коды DTC .

Проверьте коды DTC .

Замените ультразвуковой датчик № 1 (правый задний центральный датчик) заведомо исправным .

• УКАЗАНИЕ:

• Все датчики взаимозаменяемы. Чтобы проверить, правильно ли работает датчик, поменяйте его местами с заведомо исправным датчиком с другой стороны автомобиля.

Удалите коды DTC .

Проверьте коды DTC .

Замените ультразвуковой датчик № 1 (правый задний угловой датчик) заведомо исправным .

• УКАЗАНИЕ:

• Все датчики взаимозаменяемы. Чтобы проверить, правильно ли работает датчик, поменяйте его местами с заведомо исправным датчиком с другой стороны автомобиля.

Удалите коды DTC .

Проверьте коды DTC .

Отсоедините разъем I2 ЭБУ системы помощи при парковке.

Отсоедините разъем V2 ультразвукового датчика № 1 (левого заднего углового датчика).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  I2-7 (CSB2) - V2-1 (BI)	Всегда	Менее 1 Ом
  I2-8 (CSG2) - V2-5 (EI)	Всегда	Менее 1 Ом
  I2-9 (LIN2) - V2-3 (SI)	Всегда	Менее 1 Ом
  I2-7 (CSB2) - масса	Всегда	10 кОм или более
  I2-8 (CSG2) - масса	Всегда	10 кОм или более
  I2-9 (LIN2) - масса	Всегда	10 кОм или более

Отсоедините разъем V2 ультразвукового датчика № 1 (левого заднего углового датчика).

Отсоедините разъем V1 ультразвукового датчика № 1 (левого заднего центрального датчика).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  V2-2 (BO) - V1-1 (BI)	Всегда	Менее 1 Ом
  V2-4 (SO) - V1-3 (SI)	Всегда	Менее 1 Ом
  V2-6 (EO) - V1-5 (EI)	Всегда	Менее 1 Ом
  V2-2 (BO) - масса	Всегда	10 кОм или более
  V2-4 (SO) - масса	Всегда	10 кОм или более
  V2-6 (EO) - масса	Всегда	10 кОм или более

Отсоедините разъем V1 ультразвукового датчика № 1 (левого заднего центрального датчика).

Отсоедините разъем U1 ультразвукового датчика № 1 (правого заднего центрального датчика).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  V1-2 (BO) - U1-1 (BI)	Всегда	Менее 1 Ом
  V1-4 (SO) - U1-3 (SI)	Всегда	Менее 1 Ом
  V1-6 (EO) - U1-5 (EI)	Всегда	Менее 1 Ом
  V1-2 (BO) - масса	Всегда	10 кОм или более
  V1-4 (SO) - масса	Всегда	10 кОм или более
  V1-6 (EO) - масса	Всегда	10 кОм или более

Отсоедините разъем U1 ультразвукового датчика № 1 (правого заднего центрального датчика).

Отсоедините разъем U2 ультразвукового датчика № 1 (правого заднего углового датчика).

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  U1-2 (BO) - U2-1 (BI)	Всегда	Менее 1 Ом
  U1-4 (SO) - U2-3 (SI)	Всегда	Менее 1 Ом
  U1-6 (EO) - U2-5 (EI)	Всегда	Менее 1 Ом
  U1-2 (BO) - масса	Всегда	10 кОм или более
  U1-4 (SO) - масса	Всегда	10 кОм или более
  U1-6 (EO) - масса	Всегда	10 кОм или более

Снимите ультразвуковой датчик № 1 (левый задний угловой датчик) .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 (BI) - 5 (EI)	Всегда	10 кОм или более
  1 (BI) - 2 (BO)	Всегда	10 кОм или более
  3 (SI) - 4 (SO)	Всегда	Менее 1 Ом
  5 (EI) - 6 (EO)	Всегда	Менее 1 Ом

Снимите ультразвуковой датчик № 1 (левый задний центральный датчик) .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 (BI) - 5 (EI)	Всегда	10 кОм или более
  1 (BI) - 2 (BO)	Всегда	10 кОм или более
  3 (SI) - 4 (SO)	Всегда	Менее 1 Ом
  5 (EI) - 6 (EO)	Всегда	Менее 1 Ом

Снимите ультразвуковой датчик № 1 (правый задний центральный датчик) .

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Условие	Заданные условия
  1 (BI) - 5 (EI)	Всегда	10 кОм или более
  1 (BI) - 2 (BO)	Всегда	10 кОм или более
  3 (SI) - 4 (SO)	Всегда	Менее 1 Ом
  5 (EI) - 6 (EO)	Всегда	Менее 1 Ом

Замените ультразвуковой датчик № 1 (левый задний угловой датчик) заведомо исправным .

• УКАЗАНИЕ:

• Все датчики взаимозаменяемы. Чтобы проверить, правильно ли работает датчик, поменяйте его местами с заведомо исправным датчиком с другой стороны автомобиля.

Удалите коды DTC .

Проверьте коды DTC .

Замените ультразвуковой датчик № 1 (левый задний центральный датчик) заведомо исправным .

• УКАЗАНИЕ:

• Все датчики взаимозаменяемы. Чтобы проверить, правильно ли работает датчик, поменяйте его местами с заведомо исправным датчиком с другой стороны автомобиля.

Удалите коды DTC .

Проверьте коды DTC .

Замените ультразвуковой датчик № 1 (правый задний центральный датчик) заведомо исправным .

• УКАЗАНИЕ:

• Все датчики взаимозаменяемы. Чтобы проверить, правильно ли работает датчик, поменяйте его местами с заведомо исправным датчиком с другой стороны автомобиля.

Удалите коды DTC .

Проверьте коды DTC .

Замените ультразвуковой датчик № 1 (правый задний угловой датчик) заведомо исправным .

• УКАЗАНИЕ:

• Все датчики взаимозаменяемы. Чтобы проверить, правильно ли работает датчик, поменяйте его местами с заведомо исправным датчиком с другой стороны автомобиля.

Удалите коды DTC .

Проверьте коды DTC .
