Система Помощи При Парковке - Ненормальные Изображения Со Всех Камер

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

УДОСТОВЕРЬТЕСЬ В НАЛИЧИИ ПРИЗНАКОВ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ КАБЕЛЬ GVIF (ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ - ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)

ЗАМЕНИТЕ ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ

СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ - Ненормальные изображения со всех камер

ОПИСАНИЕ

ЭБУ системы помощи при парковке выводит изображения экрана монитора системы помощи при парковке, широкоугольного монитора переднего вида* и монитора бокового обзора*. ЭБУ системы помощи при парковке передает все сигналы изображений в дисплей модуля системы навигации и индикации по кабелю GVIF.

*: Для моделей с монитором бокового обзора

СХЕМА СОЕДИНЕНИЙ

Система Помощи При Парковке - Ненормальные Изображения Со Всех Камер. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Если после отсоединения вывода аккумуляторной батареи на дисплее модуля системы навигации и индикации отображается сообщение "System initializing" (инициализация системы), отрегулируйте нейтральное положение рулевого колеса .

В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке .

УКАЗАНИЕ:

Даже при нормальных условиях изображение трудноразличимо, если:

В зависимости от электрических устройств, используемых в салоне, на изображении могут возникать помехи.

Помехи на изображении могут возникать, если установлено вспомогательное оборудование, излучающее радиоволны.

Объектив камеры покрыт инеем (изображение сразу же после поворота замка зажигания в положение ON (ВКЛ) может быть нерезким или темнее обычного).

Объектив камеры закрыт снегом, грязью и т.д.

Неблагоприятное воздействие на камеру оказывает сильный луч света, например, солнечный свет или свет фар.

Вокруг камеры слишком темно (например, ночью).

Температура окружающей среды, в которой находится камера, слишком высокая или слишком низкая.

Автомобиль находится на крутом склоне.

Слишком яркое освещение камеры. (Если в камеру попадает сильный свет, например, солнечный луч, отраженный от кузова автомобиля, изображение может оказаться размытым. Данное явление называется эффектом размытости и характерно для ПЗС-камер.)

1.УДОСТОВЕРЬТЕСЬ В НАЛИЧИИ ПРИЗНАКОВ

Проверьте, возникают ли одинаковые признаки на экранах системы помощи при парковке и монитора бокового обзора.

Результат
Результат	Следующий шаг
Изображения от систем помощи при парковке, широкоугольного монитора переднего вида и монитора бокового обзора имеют отклонения от нормы.	А
Монитор бокового обзора не установлен.	А
Ненормальное изображение от мониторной системы помощи при парковке.	B
Нормальное изображение от системы монитора бокового обзора.	C
Ненормальное изображение от системы широкоугольного монитора переднего вида.	D

УКАЗАНИЕ:

Условия отображения экрана системы помощи при парковке (рычаг переключения передач в положении R).

См. условия отображения экрана монитора бокового обзора (для моделей с мониторной системой помощи при парковке) .

См. условия отображения экрана широкоугольного монитора переднего вида

ЭБУ системы помощи при парковке выводит изображения системы помощи при парковке и монитора бокового обзора.

ЭБУ системы помощи при парковке передает все сигналы изображений в дисплей модуля системы навигации и индикации по кабелю для передачи цифровых данных.

Если на экранах системы помощи при парковке, широкоугольного монитора переднего вида и монитора бокового обзора наблюдаются одинаковые признаки, возможна неправильная передача сигналов между ЭБУ системы помощи при парковке и дисплеем модуля системы навигации и индикации.

ПЕРЕЙДИТЕ К РАЗДЕЛУ "НЕНОРМАЛЬНОЕ ИЗОБРАЖЕНИЕ С КАМЕРЫ МОНИТОРА СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ"

ПЕРЕЙДИТЕ К СИСТЕМЕ МОНИТОРА БОКОВОГО ОБЗОРА (НЕНОРМАЛЬНОЕ ИЗОБРАЖЕНИЕ С КАМЕРЫ МОНИТОРА БОКОВОГО ОБЗОРА)

ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ШИРОКОУГОЛЬНОГО МОНИТОРА ПЕРЕДНЕГО ВИДА" (НЕНОРМАЛЬНОЕ ИЗОБРАЖЕНИЕ С КАМЕРЫ ШИРОКОУГОЛЬНОГО МОНИТОРА ПЕРЕДНЕГО ВИДА)

А

2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Chassis / Parking Assist Monitor System / Data List.

Проверьте в режиме Data List следующие параметры.

Система помощи при парковке
Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
AISIC Output Status	Состояние выходного сигнала дисплея камеры / OK или NG	ОК: нормальное состояние выходного сигнала дисплея камеры NG: ненормальное состояние выходного сигнала дисплея камеры	-

Результат
Результат	Следующий шаг
OK	А
NG (для моделей с левосторонним рулевым управлением)	B
NG (для моделей с правосторонним рулевым управлением)	C

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

А

3.ПРОВЕРЬТЕ КАБЕЛЬ GVIF (ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ - ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ)

Проверьте разъем кабеля GVIF.

Проверьте разъемы кабеля GVIF между ЭБУ системы помощи при парковке и дисплеем модуля системы навигации и индикации на наличие проблем с подсоединением .

Проверьте, возникает ли повторно такая же неисправность на экранах системы помощи при парковке и монитора бокового обзора.

Результат
Результат	Следующий шаг
Неисправность не повторяется (восстанавливается нормальная работа)	А
Неисправность возникает повторно	B

Перейдите к шагу 4

КОНЕЦ (КАБЕЛЬ GVIF НЕИСПРАВЕН)

4.ЗАМЕНИТЕ КАБЕЛЬ GVIF

Замените кабель GVIF между ЭБУ системы помощи при парковке и дисплеем модуля системы навигации и индикации новым.

Проверьте, возникает ли повторно такая же неисправность при отображении экранов монитора системы помощи при парковке, широкоугольного монитора переднего вида и монитора бокового обзора.

Результат
Результат	Следующий шаг
Неисправность не повторяется (восстанавливается нормальная работа)	А
Неисправность возникает повторно	B

Перейдите к шагу 5

КОНЕЦ (КАБЕЛЬ GVIF НЕИСПРАВЕН)

5.ЗАМЕНИТЕ ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ

Замените дисплей модуля системы навигации и индикации новым или заведомо исправным .

Результат
Результат	Следующий шаг
Неисправность не повторяется (восстанавливается нормальная работа)	А
Неисправность возникает повторно	B

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛОЖИТЕЛЬНО НЕИСПРАВНОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

КОНЕЦ (ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ НЕИСПРАВЕН)

Система Помощи При Парковке - Цепь Сигнала Заднего Хода

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ - ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ - ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА)

СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ - Цепь сигнала заднего хода

ОПИСАНИЕ

ЭБУ системы помощи при парковке получает сигнал заднего хода от датчика положения паркинга/нейтрали*1 или выключателя света заднего хода*2.

*1: Для моделей с автоматической трансмиссией

*2: Для моделей с механической трансмиссией

СХЕМА СОЕДИНЕНИЙ

Система Помощи При Парковке - Цепь Сигнала Заднего Хода. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

Система Помощи При Парковке - Цепь Сигнала Заднего Хода. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем I3 ЭБУ системы помощи при парковке.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
I3-15 (REV) - масса	Зажигание включено, рычаг переключения передач в положении R	11 – 14 В
I3-15 (REV) - масса	Зажигание включено, рычаг переключения передач в любом положении, кроме R	Менее 1 В

Обозначения на рисунке
*a	Вид спереди разъема со стороны жгута проводов: (к ЭБУ системы помощи при парковке)

Результат
Результат	Следующий шаг
OK	А
NG (для моделей с автоматической трансмиссией)	B
NG (для моделей с механической трансмиссией)	C

Перейдите к шагу 2

Перейдите к шагу 3

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ - ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ)

Отсоедините разъем I3 ЭБУ системы помощи при парковке.

Отсоедините разъем C40 датчика положения паркинга/нейтрали.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Условие	Заданные условия
I3-15 (REV) - C40-1 (RL)	Всегда	Менее 1 Ом
I3-15 (REV) - масса	Всегда	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ - ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА)

Отсоедините разъем I3 ЭБУ системы помощи при парковке.

Отсоедините разъем C41 выключателя света заднего хода.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Условие	Заданные условия
I3-15 (REV) - C41-1	Всегда	Менее 1 Ом
I3-15 (REV) - масса	Всегда	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СВЕТА ЗАДНЕГО ХОДА В СБОРЕ

Dtc U1000 Сбой Передачи Данных Can (Реестр Сообщений)

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

DTC U1000 Сбой передачи данных CAN (реестр сообщений)

ОПИСАНИЕ

Эти коды DTC регистрируются в случае неисправности ЭБУ системы помощи при парковке.

Код DTC	Условие обнаружения DTC	Неисправный участок
U1000	ЭБУ - неисправность	ЭБУ системы помощи при парковке

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

Сбросьте коды DTC .

Проверьте коды DTC .

Результат
Результат	Следующий шаг
Коды DTC не выводятся	А
DTC выводятся (для моделей с левосторонним рулевым управлением)	B
DTC выводятся (для моделей с правосторонним рулевым управлением)	C

УКАЗАНИЕ:

Если DTC выводятся часто, воспроизведите условия, вызвавшие признаки неисправности, и выполните проверку снова, даже если при повторной проверке DTC коды не выводятся .

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

Dtc C168B Сбой Передачи Данных Avc-Lan

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

DTC C168B Сбой передачи данных AVC-LAN

DTC C168C Истечение времени ожидания команды AVC-LAN

ОПИСАНИЕ

Данный DTC сохраняется, если ЭБУ системы помощи при парковке в результате самодиагностики обнаруживает неисправность системы передачи данных AVC-LAN.

УКАЗАНИЕ:

Причиной регистрации данного DTC может быть состояние аккумуляторной батареи или форма напряжения питания при запуске двигателя, хотя в системе передачи данных AVC-LAN нет проблем.

Код DTC	Условие обнаружения DTC	Неисправный участок
C168B	Сбой передачи данных AVC-LAN: ведущее устройство не обнаружено Сбой передачи данных AVC-LAN: сброс ведущего устройства Сбой передачи данных AVC-LAN: неисправность ведущего устройства Сбой передачи данных AVC-LAN: ненормальная проверка соединения Сбой передачи данных AVC-LAN: передача не завершена Сбой передачи данных AVC-LAN: уведомление о ненормальном завершении передачи Сбой передачи данных AVC-LAN: передача запроса на регистрацию Сбой передачи данных AVC-LAN: ненормальный параметр ON/OFF (ВКЛ/ВЫКЛ)	Система передачи данных AVC-LAN
C168C	Истечение времени ожидания команды AVC-LAN: истечение времени ожидания команды уведомления о запросе ON (ВКЛ) на выходе Истечение времени ожидания команды AVC-LAN: истечение времени ожидания команды уведомления о запросе OFF (ВЫКЛ) на выходе Истечение времени ожидания команды AVC-LAN: истечение времени ожидания команды уведомления о запросе начала формирования голосового сигнала Истечение времени ожидания команды AVC-LAN: истечение времени ожидания команды уведомления о запросе окончания формирования голосового сигнала	Система передачи данных AVC-LAN

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

Сбросьте коды DTC .

Проверьте коды DTC .

Результат
Результат	Следующий шаг
Выводится код DTC C168B или C168C (для моделей с системой навигации с DVD)	А
Выводится DTC C168B или C168C (для моделей с системой навигации с жестким диском)	B
Коды DTC не выводятся	C

УКАЗАНИЕ:

Причиной регистрации данного DTC может быть состояние аккумуляторной батареи или форма напряжения питания при запуске двигателя, хотя в системе передачи данных AVC-LAN нет проблем.

Если DTC C168B или C168C выводится часто, воспроизведите признаки неисправности и выполните проверку снова, даже если при повторной проверке DTC коды не выводятся .

ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА НАВИГАЦИИ"

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА НАВИГАЦИИ"

Dtc C1626 Неисправность Датчика Угла Поворота Рулевого Колеса

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ

ПРОВЕРЬТЕ DTC

DTC C1626 Неисправность датчика угла поворота рулевого колеса

ОПИСАНИЕ

Этот код DTC регистрируется, если ЭБУ системы помощи при парковке получает по шине CAN сигнал от витого кабеля, который указывает на внутреннюю неисправность.

Код DTC	Условие обнаружения DTC	Неисправный участок
C1626	Датчик угла поворота рулевого колеса передает сигнал неисправности.	Витой кабель в сборе (датчик угла поворота рулевого колеса) ЭБУ системы помощи при парковке

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1.ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ

Замените витой кабель в сборе .

ДАЛЕЕ

2.ПРОВЕРЬТЕ DTC

Удалите коды DTC .

Проверьте коды DTC .

Результат
Результат	Следующий шаг
DTC C1626 выводится (для моделей с левосторонним рулевым управлением)	А
DTC C1626 выводится (для моделей с правосторонним рулевым управлением)	B
Коды DTC не выводятся	C

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

КОНЕЦ

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

Dtc C1625 Обрыв Или Короткое Замыкание В Цепи +B Датчика Угла Поворота Рулевого Колеса

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПИТАНИЕ ВИТОГО КАБЕЛЯ)

DTC C1625 Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса

ОПИСАНИЕ

Данный код DTC регистрируется, если ЭБУ системы помощи при парковке получает по шине CAN сигнал от витого кабеля в сборе, который указывает на неисправность системы питания.

Код DTC	Условие обнаружения DTC	Неисправный участок
C1625	Обрыв или короткое замыкание в цепи +B датчика угла поворота рулевого колеса	Жгут или разъем Витой кабель в сборе (датчик угла поворота рулевого колеса)

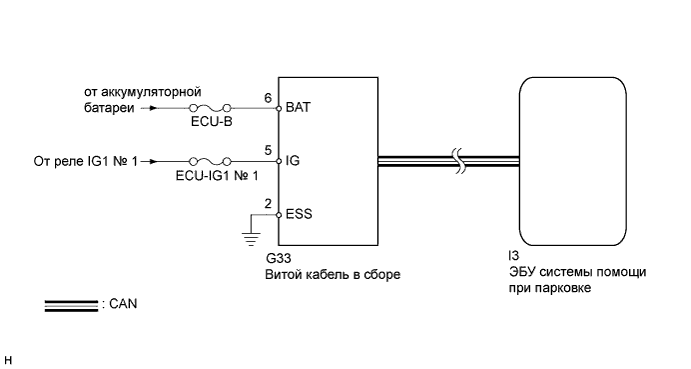

СХЕМА СОЕДИНЕНИЙ

Dtc C1625 Обрыв Или Короткое Замыкание В Цепи +B Датчика Угла Поворота Рулевого Колеса. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Перед выполнением следующей процедуры проверки проверьте предохранитель цепей, относящихся к данной системе.

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПИТАНИЕ ВИТОГО КАБЕЛЯ)

Dtc C1625 Обрыв Или Короткое Замыкание В Цепи +B Датчика Угла Поворота Рулевого Колеса. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

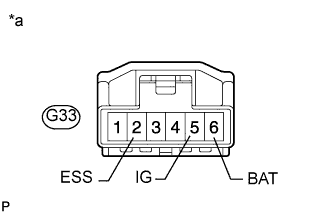

Отсоедините разъем G33 витого кабеля в сборе.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
G33-2 (ESS) - масса	Замок зажигания в положении OFF (ВЫКЛ)	Менее 1 Ом

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
G33-5 (IG) - G33-2 (ESS)	Зажигание включено	11 – 14 В
G33-6 (BAT) - G33-2 (ESS)	Всегда	11 – 14 В

Обозначения на рисунке
*a	Вид спереди разъема со стороны жгута проводов: (к витому кабелю в сборе)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ

Dtc C1621 Неисправность Источника Питания Камеры Заднего Вида

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ – ЗАДНЯЯ ТЕЛЕКАМЕРА)

ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

ПРОВЕРЬТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ

DTC C1621 Неисправность источника питания камеры заднего вида

DTC C1622 Обрыв или короткое замыкание в цепи сигнала камеры заднего вида

ОПИСАНИЕ

Данный DTC сохраняется, если ЭБУ системы помощи при парковке в результате самодиагностики определяет, что сигналы между ЭБУ системы помощи при парковке и задней телекамерой в сборе не в норме.

Код DTC	Условие обнаружения DTC	Неисправный участок
C1621	Неисправность источника питания задней телекамеры	Жгут или разъем Задняя телекамера в сборе ЭБУ системы помощи при парковке
C1622	Обрыв или короткое замыкание в сигнальной цепи задней телекамеры	Жгут или разъем Задняя телекамера в сборе ЭБУ системы помощи при парковке

СХЕМА СОЕДИНЕНИЙ

Dtc C1621 Неисправность Источника Питания Камеры Заднего Вида. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1.ПРОВЕРЬТЕ DTC

Удалите коды DTC .

Проверьте коды DTC .

Результат
Результат	Следующий шаг
Коды DTC не выводятся	А
DTC выводится	B

Перейдите к шагу 2

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ – ЗАДНЯЯ ТЕЛЕКАМЕРА)

Для моделей с кронштейном запасного колеса:

Отсоедините разъем I2 ЭБУ системы помощи при парковке.

Отсоедините разъем X1 телекамеры заднего вида.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
I2-12 (CV+) - X1-2 (CV+)	Всегда	Менее 1 Ом
I2-14 (CB+) - X1-4 (CB+)	Всегда	Менее 1 Ом
I2-11 (CV-) - X1-1 (CV-)	Всегда	Менее 1 Ом
I2-13 (CGND) - X1-3 (CGND)	Всегда	Менее 1 Ом
I2-12 (CV+) - масса	Всегда	10 кОм или более
I2-14 (CB+) - масса	Всегда	10 кОм или более
I2-11 (CV-) - масса	Всегда	10 кОм или более
I2-13 (CGND) - масса	Всегда	10 кОм или более

Для моделей без кронштейна запасного колеса:

Отсоедините разъем I2 ЭБУ системы помощи при парковке.

Отсоедините разъем v1 телекамеры заднего вида.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
I2-12 (CV+) - v1-2 (CV+)	Всегда	Менее 1 Ом
I2-14 (CB+) - v1-4 (CB+)	Всегда	Менее 1 Ом
I2-11 (CV-) - v1-1 (CV-)	Всегда	Менее 1 Ом
I2-13 (CGND) - v1-3 (CGND)	Всегда	Менее 1 Ом
I2-12 (CV+) - масса	Всегда	10 кОм или более
I2-14 (CB+) - масса	Всегда	10 кОм или более
I2-11 (CV-) - масса	Всегда	10 кОм или более
I2-13 (CGND) - масса	Всегда	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

3.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

Dtc C1621 Неисправность Источника Питания Камеры Заднего Вида. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем I2 ЭБУ системы помощи при парковке.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Подключение диагностического прибора	Условие	Заданные условия
I2-11 (CV-) - масса	Всегда	Менее 1 Ом
I2-13 (CGND) - масса	Всегда	Менее 1 Ом

Обозначения на рисунке
*a	Устройство с неподсоединенным жгутом проводов (ЭБУ системы помощи при парковке)

Результат
Результат	Следующий шаг
OK	А
NG (для моделей с левосторонним рулевым управлением)	B
NG (для моделей с правосторонним рулевым управлением)	C

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

А

4.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

Отсоедините разъем X1*1 или v1*2 телекамеры заднего вида.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:
для моделей с кронштейном запасного колеса:

Контакты для подключения диагностического прибора	Условие	Заданные условия
X1-4 (CB+) - X1-3 (CGND)	Зажигание включено, рычаг переключения передач в положении R	5,5 - 7,05 В

для моделей без кронштейна запасного колеса:

Контакты для подключения диагностического прибора	Условие	Заданные условия
v1-4 (CB+) - v1-3 (CGND)	Зажигание включено, рычаг переключения передач в положении R	5,5 - 7,05 В

Обозначения на рисунке
*A	Для моделей с кронштейном запасного колеса
*B	для моделей без кронштейна запасного колеса
*a	Вид спереди разъема со стороны жгута проводов: (к задней телекамере в сборе)

Результат
Результат	Следующий шаг
OK	А
NG (для моделей с левосторонним рулевым управлением)	B
NG (для моделей с правосторонним рулевым управлением)	C

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

А

5.ПРОВЕРЬТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ

С помощью осциллографа проверьте форму сигнала.

Обозначения на рисунке
*a	Устройство с подсоединенным жгутом проводов (ЭБУ системы помощи при парковке)	-	-

Условия измерений
Параметр / Устройство	Описание
Контакты для подключения диагностического прибора	I2-12(CV+) - I2-11 (CV-)
Настройки прибора	0,2 В / дел., 50 мкс / дел.
Условие	Зажигание включено, рычаг переключения передач в положении R1 Зажигание включено, рычаг переключения передач в положении R, экран затемнен, поскольку закрыт объектив камеры2

OK:
Форма сигнала соответствует показанной на рисунке.

Результат
Результат	Следующий шаг
OK (для моделей с левосторонним рулевым управлением)	А
OK (для моделей с правосторонним рулевым управлением)	B
NG (для моделей с кронштейном запасного колеса)	C
NG (для моделей без кронштейна запасного колеса)	D

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

ЗАМЕНИТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

Dtc C1613 Низкое Или Высокое Напряжение Acc

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НАПРЯЖЕНИЕ ACC ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ)

DTC C1613 Низкое или высокое напряжение ACC

ОПИСАНИЕ

Данный DTC сохраняется, если ЭБУ системы помощи при парковке в результате самодиагностики обнаруживает ненормальное напряжение на контакте ACC.

Код DTC	Условие обнаружения DTC	Неисправный участок
C1613	Низкое напряжение ACC Высокое напряжение ACC	Жгут или разъем ЭБУ системы помощи при парковке

СХЕМА СОЕДИНЕНИЙ

Dtc C1613 Низкое Или Высокое Напряжение Acc. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1.ПРОВЕРЬТЕ DTC

Сбросьте коды DTC .

Проверьте коды DTC .

Результат
Результат	Следующий шаг
Выводится DTC C1613	А
Коды DTC не выводятся	B

УКАЗАНИЕ:

Если при включении ЭБУ системы помощи при парковке не может считать сохраненную информацию, нормальная работа системы может восстановиться, если дать ему сохранить информацию еще раз.

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

А

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НАПРЯЖЕНИЕ ACC ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ)

Dtc C1613 Низкое Или Высокое Напряжение Acc. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем I3 от ЭБУ системы помощи при парковке.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
I3-8 (ACC) - I3-3 (GND1)	Замок зажигания в положении ACC	11 - 14 В

Обозначения на рисунке
*a	Вид спереди разъема со стороны жгута проводов: (к ЭБУ системы помощи при парковке)

Результат
Результат	Следующий шаг
OK (для моделей с левосторонним рулевым управлением)	А
OK (для моделей с правосторонним рулевым управлением)	B
NG	C

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

Dtc U0073 Шина Передачи Данных Блока Управления Отключена

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

DTC U0073 Шина передачи данных блока управления отключена

DTC U0100 Нарушение связи с ECM

DTC U0114 Нарушение связи с ЭБУ полного привода

DTC U0126 Нарушение связи с датчиком угла поворота рулевого колеса

DTC U0129 Нарушение связи с блоком управления системы тормозов

DTC U0140 Прекращение обмена данными с главным ЭБУ кузова

DTC U1114 Нарушение связи с главным блоком выключателей

ОПИСАНИЕ

Данные DTC сохраняются при сбое на шине CAN, подключенной к ЭБУ системы помощи при парковке.

УКАЗАНИЕ:

Если сохранены DTC шины CAN, они также могут быть сохранены в других системах.

Код DTC	Условие обнаружения DTC	Неисправный участок
U0073	Шина передачи данных блока управления отключена	Система передачи данных CAN
U0100	Нарушение связи с ECM
U0114	Нарушение обмена данными с ЭБУ полного привода
U0126	Нарушение связи с датчиком угла поворота рулевого колеса
U0129	Нарушение связи с тормозной системой
U0140	Нарушение связи с главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи)
U1114	Нарушение обмена данными с главным блоком выключателей

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

Сбросьте коды DTC .

Проверьте коды DTC .

Результат
Результат	Следующий шаг
Коды DTC не выводятся	А
Выводится код DTC (для моделей с левосторонним рулевым управлением, с системой посадки и запуска)	B
Выводится код DTC (для моделей с левосторонним рулевым управлением, без системы посадки и запуска)	C
Выводится код DTC (для моделей с правосторонним рулевым управлением, с системой посадки и запуска)	D
Выводится код DTC (для моделей с правосторонним рулевым управлением, без системы посадки и запуска)	E

УКАЗАНИЕ:

Если сохранены DTC шины CAN, они также могут быть сохранены в других системах.

После проверки и ремонта системы передачи данных CAN в других системах при повторной проверке DTC коды выводится на будут.

Если DTC выводятся часто, воспроизведите условия, вызвавшие признаки неисправности, и выполните проверку снова, даже если при повторной проверке DTC коды не выводятся .

ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN"

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

Dtc C1612 Низкое Или Высокое Напряжение Ig

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НАПРЯЖЕНИЕ IG ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ)

DTC C1612 Низкое или высокое напряжение IG

ОПИСАНИЕ

Данный DTC сохраняется, если ЭБУ системы помощи при парковке в результате самодиагностики обнаруживает слишком низкое или слишком высокое напряжение на контакте IG.

Код DTC	Условие обнаружения DTC	Неисправный участок
C1612	Низкое напряжение IG Высокое напряжение IG	Жгут или разъем ЭБУ системы помощи при парковке

СХЕМА СОЕДИНЕНИЙ

Dtc C1612 Низкое Или Высокое Напряжение Ig. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1.ПРОВЕРЬТЕ DTC

Сбросьте коды DTC .

Проверьте коды DTC .

Результат
Результат	Следующий шаг
Выводится DTC C1612	А
Коды DTC не выводятся	B

УКАЗАНИЕ:

Если при включении ЭБУ системы помощи при парковке не может считать сохраненную информацию, нормальная работа системы может восстановиться, если дать ему сохранить информацию еще раз.

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

А

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НАПРЯЖЕНИЕ IG ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ)

Dtc C1612 Низкое Или Высокое Напряжение Ig. ПОМОЩЬ ПРИ ПАРКОВКЕ / МОНИТОРИНГ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем I3 ЭБУ системы помощи при парковке.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
I3-7 (IG) - I3-3 (GND1)	Замок зажигания в положении ON (ВКЛ)	11 - 14 В

Обозначения на рисунке
*a	Вид спереди разъема со стороны жгута проводов: (к ЭБУ системы помощи при парковке)

Результат
Результат	Следующий шаг
OK (для моделей с левосторонним рулевым управлением)	А
OK (для моделей с правосторонним рулевым управлением)	B
NG	C

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ
