Заднее Сиденье № 1 В Сборе (С Левой Стороны) Разборка

Кузов. Toyota Rav4. Aca30, 33, 38 Ala30
Сиденье. Toyota Rav4. Aca30, 33, 38 Ala30

  1. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  2. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  3. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЦЕНТРАЛЬНОГО ПРАВОГО ПОДЛОКОТНИКА

  4. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЛЕВОГО ЦЕНТРАЛЬНОГО ПОДЛОКОТНИКА

  5. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДЛОКОТНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  6. СНИМИТЕ КРЫШКУ ЦЕНТРАЛЬНОГО ПОДЛОКОТНИКА ЗАДНЕГО СИДЕНЬЯ

  7. СНИМИТЕ ПОДЛОКОТНИК ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ

  8. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 3

  9. СНИМИТЕ НИЖНЮЮ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ

  10. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  11. СНИМИТЕ ПОДУШКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ

  12. СНИМИТЕ ОБИВКУ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 1

  13. СНИМИТЕ ЗАДНЮЮ КРЫШКУ КРОНШТЕЙНА ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ

  14. СНИМИТЕ МОЛДИНГ ПОДУШКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ

  15. СНИМИТЕ ЗАДНИЙ МОЛДИНГ ПОДУШКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ

  16. СНИМИТЕ РЫЧАГ РАЗБЛОКИРОВКИ РЕГУЛЯТОРА НАКЛОНА ЗАДНЕГО СИДЕНЬЯ

  17. СНИМИТЕ ОПОРУ РЫЧАГА ФИКСАЦИИ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ

  18. СНИМИТЕ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ

  19. СНИМИТЕ ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ ПОЯСНОЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  20. СНИМИТЕ ЗАЩИТУ ЗАДНЕГО СИДЕНЬЯ

  21. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ № 1

  22. СНИМИТЕ ОБИВКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ

  23. СНИМИТЕ ОБИВКУ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ

Заднее Сиденье № 1 В Сборе (С Левой Стороны) -- Разборка


ПРЕДОСТЕРЕЖЕНИЕ:
Работайте в защитных перчатках. Будьте осторожны, не порежьтесь об острые кромки рамы спинки сиденья, рамы подушки сиденья и регулятора угла наклона.


1. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


2. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


3. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЦЕНТРАЛЬНОГО ПРАВОГО ПОДЛОКОТНИКА

  1. Верните спинку сиденья в вертикальное положение.



    Toyota Rav4. Aca30, 33, 38 Ala30.Сиденье.Система Передних Сидений С Электроприводом.Заднее Сиденье № 1 В Сборе (С Левой Стороны) Разборка

  1. Освободите 2 крепления замка спинки заднего сиденья.

  1. Откиньте назад спинку заднего сиденья так, чтобы открыть винты, и выверните 2 винта.

  1. Освободите захват и снимите накладку петли.



4. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЛЕВОГО ЦЕНТРАЛЬНОГО ПОДЛОКОТНИКА


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. С помощью отвертки расцепите 4 захвата и снимите накладку петли.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать клейкой лентой.


5. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДЛОКОТНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Отверните 2 гайки и снимите подлокотник.



6. СНИМИТЕ КРЫШКУ ЦЕНТРАЛЬНОГО ПОДЛОКОТНИКА ЗАДНЕГО СИДЕНЬЯ


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Освободите 2 фиксатора.



    Toyota Rav4. Aca30, 33, 38 Ala30

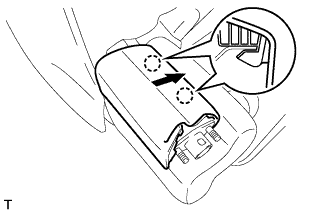

  1. Потяните крышку подлокотника в направлении, указанном стрелкой на рисунке, чтобы расцепить 2 захвата. Затем снимите крышку подлокотника.



7. СНИМИТЕ ПОДЛОКОТНИК ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Отверните 2 гайки и снимите подлокотник.



8. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 3


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. С помощью отвертки расцепите 6 захватов и снимите накладку петли.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать клейкой лентой.


9. СНИМИТЕ НИЖНЮЮ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. С помощью отвертки расцепите 5 захватов и снимите накладку петли.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать клейкой лентой.


10. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


Toyota Rav4. Aca30, 33, 38 Ala30

  1. Выверните болт и снимите ремень безопасности.



11. СНИМИТЕ ПОДУШКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ


    Toyota Rav4. Aca30, 33, 38 Ala30.Сиденье.Система Передних Сидений С Электроприводом.Заднее Сиденье № 1 В Сборе (С Левой Стороны) Разборка

  1. Снимите 2 резиновые ленты обивки спинки сиденья с рамы подушки сиденья.

  1. Выверните 2 болта.



    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Выверните 2 болта, выньте 2 втулки и снимите подушку.



12. СНИМИТЕ ОБИВКУ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 1


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Освободите 2 крепления.



    Toyota Rav4. Aca30, 33, 38 Ala30.Сиденье.Система Передних Сидений С Электроприводом.Заднее Сиденье № 1 В Сборе (С Левой Стороны) Разборка

  1. Освободите 29 витковых пружин и снимите обивку подушки сиденья (с подушкой) с рамы подушки сиденья.



    Toyota Rav4. Aca30, 33, 38 Ala30.Сиденье.Система Передних Сидений С Электроприводом.Заднее Сиденье № 1 В Сборе (С Левой Стороны) Разборка

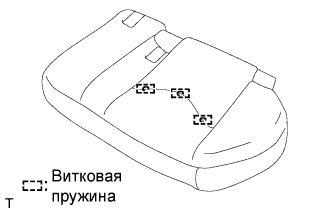

  1. Снимите 3 витковых пружины и обивку подушки сиденья с подушки сиденья.



13. СНИМИТЕ ЗАДНЮЮ КРЫШКУ КРОНШТЕЙНА ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Откройте нижнюю часть обивки спинки сиденья. Затем выверните 2 винта.

  1. С помощью отвертки расцепите 4 фиксатора и снимите крышку кронштейна.



14. СНИМИТЕ МОЛДИНГ ПОДУШКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Выверните винт.

  1. Освободите 2 захвата и снимите молдинг.



15. СНИМИТЕ ЗАДНИЙ МОЛДИНГ ПОДУШКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Выверните винт.

  1. Освободите захват и снимите молдинг.



16. СНИМИТЕ РЫЧАГ РАЗБЛОКИРОВКИ РЕГУЛЯТОРА НАКЛОНА ЗАДНЕГО СИДЕНЬЯ


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Отведите рычаг управления наклоном, чтобы освободить доступ к 2 винтам. Затем выверните 2 винта и снимите крышку.



    Toyota Rav4. Aca30, 33, 38 Ala30

  1. С помощью отвертки расцепите захват и снимите рычаг разблокировки.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать клейкой лентой.


17. СНИМИТЕ ОПОРУ РЫЧАГА ФИКСАЦИИ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Выверните винт.

  1. С помощью отвертки расцепите 2 захвата и снимите опору рычага.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать клейкой лентой.


18. СНИМИТЕ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Освободите 2 захвата и отсоедините трос от регулятора наклона.



    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Выверните 5 болтов и снимите спинку сиденья.



19. СНИМИТЕ ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ ПОЯСНОЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


Toyota Rav4. Aca30, 33, 38 Ala30

  1. Выверните болт и снимите ремень безопасности.



20. СНИМИТЕ ЗАЩИТУ ЗАДНЕГО СИДЕНЬЯ


    Toyota Rav4. Aca30, 33, 38 Ala30.Сиденье.Система Передних Сидений С Электроприводом.Заднее Сиденье № 1 В Сборе (С Левой Стороны) Разборка

  1. С помощью съемника фиксаторов освободите 2 фиксатора и снимите крепежную ленту.

    ПРИМЕЧАНИЕ:
    Обязательно замените фиксаторы, поврежденные при демонтаже.


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Освободите фиксатор.

  1. Отверните 2 гайки и снимите защиту.



21. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ № 1


    Toyota Rav4. Aca30, 33, 38 Ala30.Сиденье.Система Передних Сидений С Электроприводом.Заднее Сиденье № 1 В Сборе (С Левой Стороны) Разборка

  1. Поднимите обивку спинки сиденья и снимите 13 витковых пружин.



    Toyota Rav4. Aca30, 33, 38 Ala30.Сиденье.Система Передних Сидений С Электроприводом.Заднее Сиденье № 1 В Сборе (С Левой Стороны) Разборка

  1. Освободите 4 захвата и снимите 2 держателя подголовника.

  1. Снимите обивку спинки сиденья (с подушкой) с рамы спинки сиденья.



    Toyota Rav4. Aca30, 33, 38 Ala30.Сиденье.Система Передних Сидений С Электроприводом.Заднее Сиденье № 1 В Сборе (С Левой Стороны) Разборка

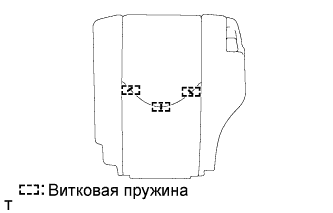

  1. Снимите 3 витковых пружин и обивку спинки сиденья с подушки спинки сиденья.



22. СНИМИТЕ ОБИВКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ


    Toyota Rav4. Aca30, 33, 38 Ala30

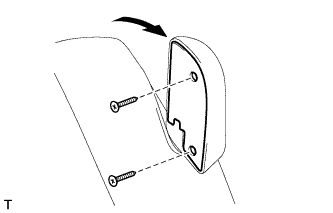

  1. Выверните 2 винта.

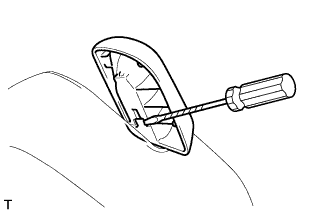

  1. С помощью отвертки освободите 2 захвата и снимите крышку.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать клейкой лентой.


23. СНИМИТЕ ОБИВКУ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ


    Toyota Rav4. Aca30, 33, 38 Ala30

  1. Выверните 2 винта.

  1. С помощью отвертки освободите 2 захвата и снимите крышку.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать клейкой лентой.
