СИСТЕМА ПОСАДКИ И ЗАПУСКА - Не действует функция блокировки для двери багажника |
ОПИСАНИЕ
При включении сенсорного датчика, встроенного в наружную ручку двери багажника, сигнал его включения передается ЭБУ сертификации, и сигнал запроса передается внутреннему генератору электронного ключа и дверному генератору электронного ключа от ЭБУ сертификации. После получения сигнала запроса передатчик электронного ключа передает идентификационный код ЭБУ сертификации. Когда ЭБУ сертификации получает сигнал, что ключ находится снаружи, а не внутри автомобиля, сигнал блокировки двери передается главному ЭБУ кузова, и все двери блокируются.

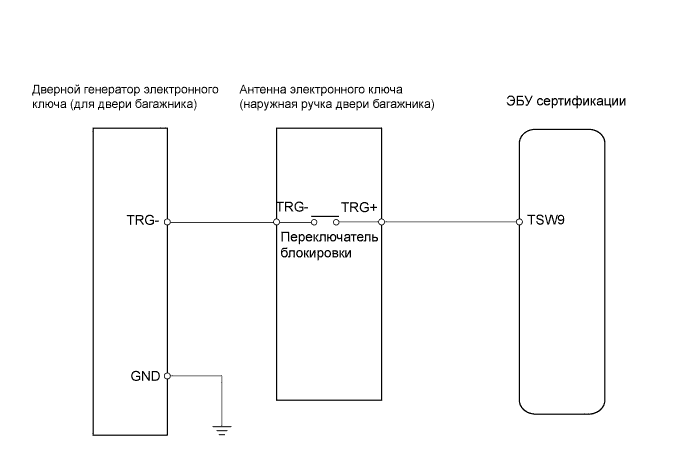

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG) и включите портативный диагностический прибор.
Следуя указания на экране диагностического прибора, проверьте вывод кодов DTC.
- OK:
- Коды DTC отсутствуют.
| | СМ. ТАБЛИЦУ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ |
|
|
| 2.РУЧНАЯ РАЗБЛОКИРОВКА ДВЕРЕЙ |
Убедитесь, что все двери разблокируются, когда выключатель блокировки дверей (для ручного режима) находится в положении UNLOCK (РАЗБЛОКИР).
- OK:
- Все двери разблокируются с помощью выключателя блокировки двери.
| | Перейдите к разделу "СИСТЕМА ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ" |
|
|
| 3.ПРОВЕРЬТЕ РАБОТОСПОСОБНОСТЬ СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ |
Убедитесь, что функции дистанционной блокировки и разблокировки дверей работают должным образом (см. стр. RAV4_ACA30 RM000001VRW000X.html).
- OK:
- Функции дистанционной блокировки и разблокировки дверей работают нормально.
| | Перейдите к разделу "СИСТЕМА ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ" (с СИСТЕМОЙ ПОСАДКИ И ЗАПУСКА) |
|
|
| 4.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ) |
Проверьте в режиме DATA LIST работу выключателя блокировки дверей.
ЭБУ сертификации:Параметр / Устройство
| Измеряемая величина / диапазон индикации
| Нормальное состояние
| Замечание по диагностике
|
Tr/B-Door Lock SW
| Выключатель замка двери багажника / ON (ВКЛ) или OFF (ВЫКЛ)
| ON (ВКЛ): Кнопка выключателя блокировки двери багажника нажата
OFF (ВЫКЛ): Кнопка выключателя двери багажника не нажата
| -
|
- OK:
- Параметр изменяется на экране портативного диагностического прибора между ON (ВКЛ) и OFF(ВЫКЛ) в соответствии с данными таблицы.
| 5.ПРОВЕРЬТЕ БЛОК ОБЪЕДИНЕНИЯ ЭБУ (В ДЕЙСТВИИ) |
Временно замените блок объединения ЭБУ (ЭБУ сертификации) новым или исправным блоком.
Убедитесь, что функции блокировки и разблокировки системы посадки работают должным образом (см. стр.RAV4_ACA30 RM000001VGF000X.html).
- OK:
- Функции дистанционной блокировки и разблокировки дверей работают нормально.
| | ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ (ГЛАВНЫЙ ЭБУ КУЗОВА) |
|
|
| OK |
|
|
|
| КОНЕЦ (НЕИСПРАВЕН ЭБУ СЕРТИФИКАЦИИ) |
|
| 6.ПРОВЕРЬТЕ НАРУЖНУЮ РУЧКУ ДВЕРИ БАГАЖНИКА |
Отсоедините разъем наружной ручки двери багажника.
Измерьте сопротивление между выводами при задействовании защелки.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
1 - 3
| Выключатель отпущен
| 10 кОм или более
|
Выключатель нажат
| Менее 1 Ом
|
| | ЗАМЕНИТЕ НАРУЖНУЮ РУЧКУ ДВЕРИ БАГАЖНИКА |
|
|
| OK |
|
|
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ |
|
