СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Прекращение обмена данными с блоком управления системой кондиционирования


ОПИСАНИЕ


Неисправность
Признак
Неисправный участок
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С БЛОКОМ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ
  1. В окне "BUS CHECK" (проверка шин) портативного диагностического прибора не отображается Air Conditioner (система кондиционирования)
  2. Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С БЛОКОМ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC".
  1. Источник питания или блок управления системой кондиционирования
  2. Вспомогательная шина и разъем блока управления системой кондиционирования
  3. Блок управления системой кондиционирования

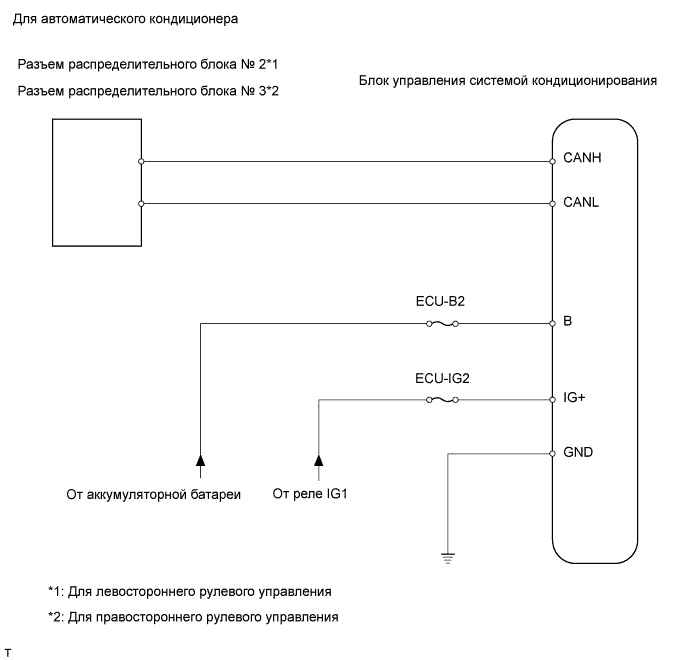

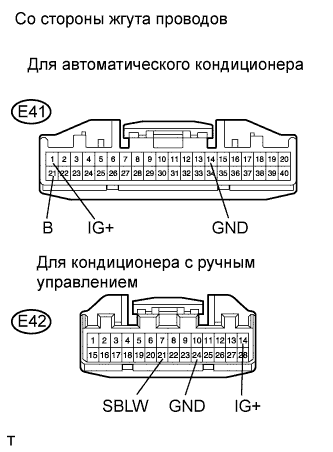

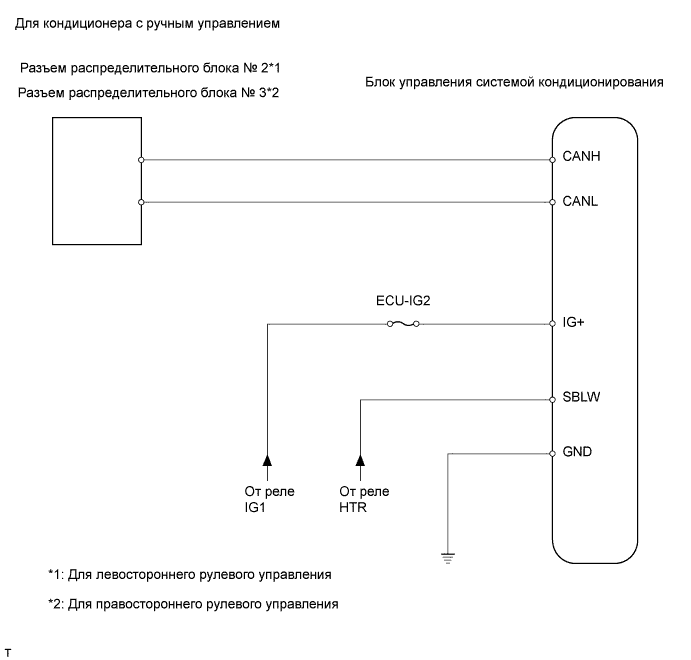

СХЕМА СОЕДИНЕНИЙ


Toyota Rav4. Aca30, 33, 38 Ala30.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Блоком Управления Системой Кондиционирования


Toyota Rav4. Aca30, 33, 38 Ala30.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Блоком Управления Системой Кондиционирования


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Выключите зажигание перед измерением сопротивления главной и вспомогательной шин.
  2. Для автоматической функции:
    После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, не активирована.
  3. Для системы оповещения:
    После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и зуммер оповещения о невыключенном освещении не активированы.
  4. Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие переключатели или двери. Если необходимо открыть двери для проверки разъемов, откройте двери и не закрывайте их.
УКАЗАНИЕ:
Управление замком зажигания, любыми выключателями или связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.
1.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)


    Toyota Rav4. Aca30, 33, 38 Ala30.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Блоком Управления Системой Кондиционирования

  1. Отсоедините разъем E41*1 или E42*2 блока управления системой кондиционирования.

    УКАЗАНИЕ:
    1. *1: Для автоматического кондиционера.
    2. *2: Для кондиционера с ручным управлением.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    для автоматического кондиционера:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E41-11 (CANH) - E41-12 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		54–69 Ом
    для кондиционера с ручным управлением:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E42-8 (CANH) - E42-9 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		54–69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К БЛОКУ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (CANH, CANL)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Toyota Rav4. Aca30, 33, 38 Ala30.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Блоком Управления Системой Кондиционирования

  1. Отсоедините разъем E41*1 или E42*2 блока управления системой кондиционирования.

    УКАЗАНИЕ:
    1. *1: Для автоматического кондиционера.
    2. *2: Для кондиционера с ручным управлением.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    для автоматического кондиционера:
    Контакты для подключения диагностического прибора
    		Заданные условия
    E41-14 (GND) - масса
    		Менее 1 Ом
    для кондиционера с ручным управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    E42-24 (GND) - масса
    		Менее 1 Ом

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    для автоматического кондиционера:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E41-21 (B) - масса
    		Всегда
    		10-14 В
    E41-1 (IG+) - масса
    		Зажигание включено (IG)
    		10-14 В
    для кондиционера с ручным управлением:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E42-14 (IG+) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ
OK

ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ
