Система Кондиционирования (Для Автоматического Кондиционера) Схема Системы

Отопитель И Система Кондиционирования. Toyota Rav4. Aca30, 33, 38 Ala30

Кондиционирование Воздуха . Toyota Rav4. Aca30, 33, 38 Ala30

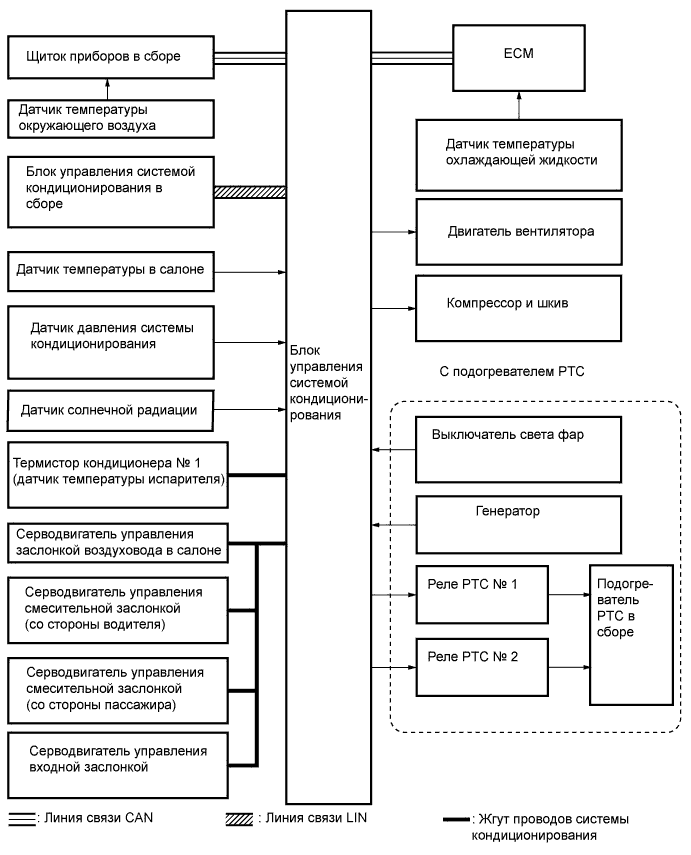

Система Кондиционирования (Для Автоматического Кондиционера) -- Схема Системы

Таблица обмена данными

Передатчик	Приемник	Сигнал	Линия связи
Блок управления системой кондиционирования	ECM	Сигнал управления компрессором системы кондиционирования	CAN
		Сигнал запроса холостого хода
		Внешний сигнал тока электромагнитного клапана плавного регулирования
		Команда включения электродвигателя вентилятора системы охлаждения
		Сигнал запроса номера управления подогревателя PTC
		Сигнал температуры окружающего воздуха
Блок управления системой кондиционирования	Панель управления системой кондиционирования в сборе	Сигнал индикации передней панели	LIN
		Сигнал индикации AUTO
		Сигнал индикации A/C
		Сигнал индикации MODE
		Сигнал индикации REC
		Сигнал индикации FRS
		Сигнал индикации RDEF
		Сигнал индикации скорости вентилятора
		Сигнал индикации установленной температуры
Щиток приборов в сборе	Блок управления системой кондиционирования	Сигнал скорости автомобиля	CAN
		Сигнал температуры окружающего воздуха
ECM	Блок управления системой кондиционирования	Сигнал частоты вращения коленчатого вала двигателя	CAN
		Сигнал температуры охлаждающей жидкости
		Сигнал отключения управления системы кондиционирования
		Сигнал блокировки плавного регулирования
		Номер разрешения для подогревателя PTC
Панель управления системой кондиционирования в сборе	Блок управления системой кондиционирования	Сигнал переключателя AUTO	LIN
		Сигнал переключателя OFF
		Сигнал переключателя A/C
		Сигнал переключателя DEF
		Сигнал переключателя MODE
		Сигнал переключателя RDEF
		Сигнал переключателя вентилятора (FAN+, FAN-)
		Сигнал переключателя установки температуры (UP, DOWN)
