Система Помощи При Парковке Lexus, Основанная На Применении Датчиков Цепь Зуммера Предупреждения О Недопустимой Дистанции № 1

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 1 – ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 1 – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

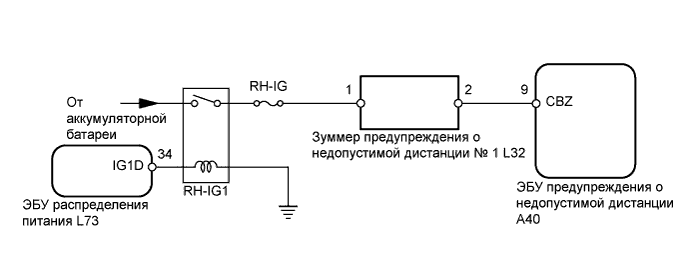

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Включите главный выключатель портативного диагностического прибора.


4. Установите главный выключатель системы ультразвуковой локации в положение ON (ВКЛ).


5. Выберите режим Active Test, с помощью портативного диагностического прибора подайте команду управления, после чего проверьте, работает ли зуммер.



   ЭБУ предупреждения о недопустимой дистанции:

   Параметр / Устройство	Состояние автомобиля / описание проверки	Замечание по диагностике
   Front Buzzer	Состояние переднего зуммера (зуммера предупреждения о недопустимой дистанции) / STOP или OPERATE	-

   OK:

   Зуммер предупреждения о недопустимой дистанции № 1 издает звуковой сигнал.

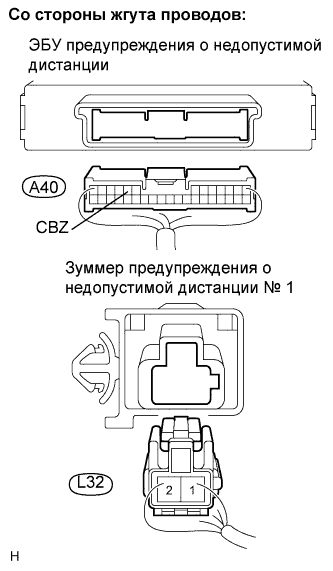

1. Отсоедините разъем A40 ЭБУ.


2. Отсоедините разъем L32 зуммера.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   A40-9 (CBZ) - L32-2	Менее 1 Ом
   A40-9 (CBZ) - масса	1 МОм или более

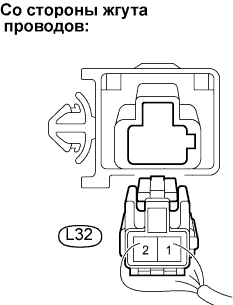

1. Отсоедините разъем L32 зуммера.


2. Измерьте напряжение на разъеме со стороны жгута проводов.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   L32-1 - масса	Зажигание включено (IG)	10-14 В
