СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS, ОСНОВАННАЯ НА ПРИМЕНЕНИИ ДАТЧИКОВ - Цепь главного выключателя |
ОПИСАНИЕ
На интегрированной панели управления размещен главный выключатель системы ультразвуковой локации.Когда главный выключатель системы ультразвуковой локации включен, в ЭБУ предупреждения о недопустимой дистанции через шину BEAN поступает сигнал включения. Система помощи при парковке LEXUS, основанная на применении датчиков, работает в зависимости от данного сигнала.

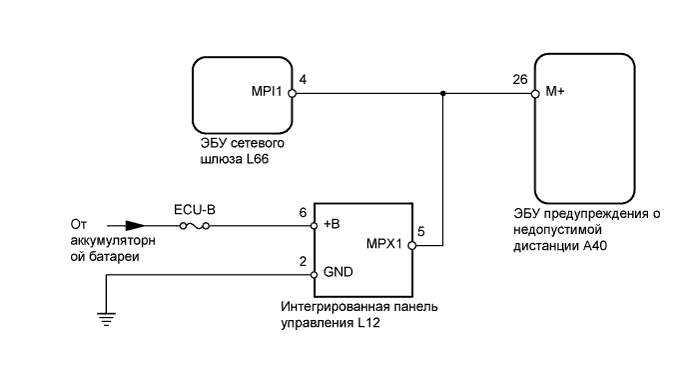

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНУЮ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ |
См. порядок поиска неисправностей (стр. Нажмите здесь).
Если мультиплексная система передачи данных функционирует нормально, перейдите к следующему шагу.
| ДАЛЕЕ | |
| 2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите главный выключатель портативного диагностического прибора.
Установите главный выключатель системы ультразвуковой локации в положение ON (ВКЛ).
Чтобы проверить работоспособность главного выключателя системы ультразвуковой локации, выберите указанный ниже параметр из списка Data List и считайте его значение с дисплея портативного диагностического прибора.
ЭБУ предупреждения о недопустимой дистанции: Параметр / Устройство Измеряемый параметр / отображение на дисплее (диапазон) Нормальное состояние Замечание по диагностике Main Switch Состояние главного выключателя системы ультразвуковой локации / OFF (ВЫКЛ) или ON (ВКЛ) OFF (ВЫКЛ): главный выключатель системы ультразвуковой локации выключен
ON (ВКЛ): главный выключатель системы ультразвуковой локации включен-
|
| ||||
| NG | |
| 3.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите главный выключатель портативного диагностического прибора.
Установите главный выключатель системы ультразвуковой локации в положение ON (ВКЛ).
Чтобы проверить работоспособность главного выключателя системы ультразвуковой локации, выберите указанный ниже параметр из списка Data List и считайте его значение с дисплея портативного диагностического прибора.
Интегрированная панель управления: Параметр / Устройство Измеряемый параметр / отображение на дисплее (диапазон) Нормальное состояние Замечание по диагностике Sonar Main Switch Состояние главного выключателя системы ультразвуковой локации / OFF (ВЫКЛ) или ON (ВКЛ) OFF (ВЫКЛ): главный выключатель системы ультразвуковой локации выключен
ON (ВКЛ): главный выключатель системы ультразвуковой локации включен-
|
| ||||
| NG | ||
| ||
