Аккумуляторная Батарея Гибридной Системы -- Контакты Эбу



Lexus GS450h GWS191.Управление Зарядкой Аккумуляторной Батареи Гибридной Системы.Аккумуляторная Батарея Гибридной Системы.Аккумуляторная Батарея Гибридной Системы Контакты Эбу

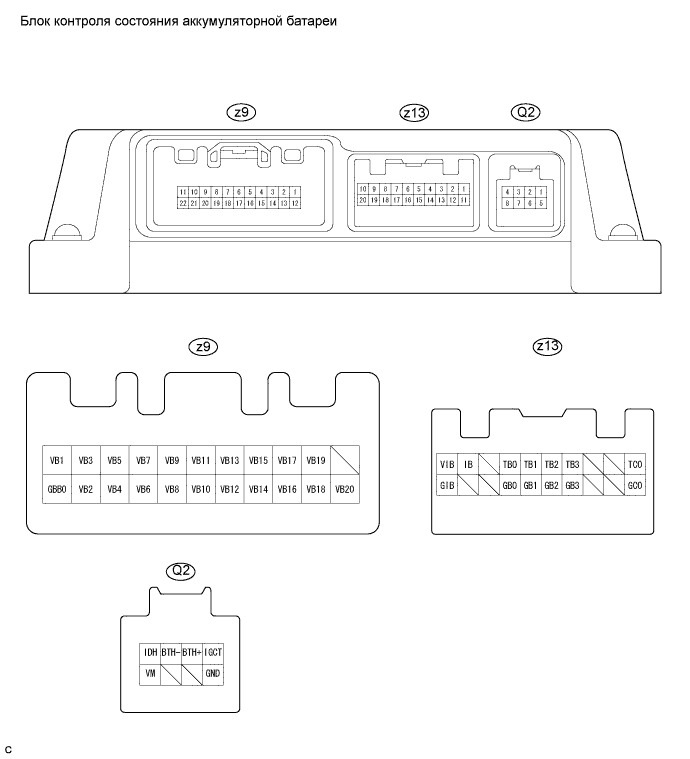

ТАБЛИЦА КОНТАКТОВ ЭБУ
Обозначения
(номера контактов)
Цвет проводки
Описание контактов
Режим
Номинальное напряжение (В)
TC0 (z13-1) - GC0 (z13-11)
G - G
Датчик температуры воздуха на впуске
Температура воздуха на впуске: от -40 до 90°C (от -40 до 94°F)
4,8–1,0
TB3 (z13-4) - GB3 (z13-14)
L - L
Датчик 3 температуры высоковольтной аккумуляторной батареи
Температура высоковольтной аккумуляторной батареи: от -40 до 90°C (от -40 до 194°F)
4,8–1,0
TB2 (z13-5) - GB2 (z13-15)
B - B
Датчик 2 температуры высоковольтной аккумуляторной батареи
Температура высоковольтной аккумуляторной батареи: от -40 до 90°C (от -40 до 194°F)
4,8–1,0
TB1 (z13-6) - GB1 (z13-16)
W - W
Датчик 1 температуры высоковольтной аккумуляторной батареи
Температура высоковольтной аккумуляторной батареи: от -40 до 90°C (от -40 до 194°F)
4,8–1,0
TB0 (z13-7) - GB0 (z13-17)
R - R
Датчик 0 температуры высоковольтной аккумуляторной батареи
Температура высоковольтной аккумуляторной батареи: от -40 до 90°C (от -40 до 194°F)
4,8–1,0
IB (z13-9) - GIB (z13-20)
Y - B
Ток аккумуляторной батареи
Зажигание включено (READY)
0,5–4,5
VIB (z13-10) - GIB (z13-20)
BR - B
Источник питания датчика тока аккумуляторной батареи
Зажигание включено (IG)
4,5–5,5
GND (Q2-1) – GND (Q2-5)
B - W-B
Управляющий сигнал
Зажигание включено (READY)
9–14
BTH+ (Q2-2) - GND (Q2-5)
R - W-B
Канал последовательной связи
Зажигание включено (IG)
Формирование импульсов
(Сигнал 1)
BTH- (Q2-3) - GND (Q2-5)
G - W-B
Канал последовательной связи
Зажигание включено (IG)
Формирование импульсов
(Сигнал 2)
IDH (Q2-4) - GND (Q2-5)
P - W-B
Сигнал вентилятора охлаждения преобразователя гибридной системы
Зажигание включено (IG)
Формирование импульсов
(Сигнал 3)
VM (Q2-8) - GND (Q2-5)
G - W-B
Контрольный сигнал вентилятора системы охлаждения
Вентилятор системы охлаждения включен
0–5
GND (Q2-5) - масса
W-B - масса
Масса
Всегда (проверка целостности)
Отсутствие обрыва цепи
(Менее 6 Ом)

Временные диаграммы сигналов на экране осциллографа
УКАЗАНИЕ:
Примеры осциллограмм приведены для справки. Шумы и флуктуации опущены.


    Lexus GS450h GWS191.Управление Зарядкой Аккумуляторной Батареи Гибридной Системы.Аккумуляторная Батарея Гибридной Системы.Аккумуляторная Батарея Гибридной Системы Контакты Эбу

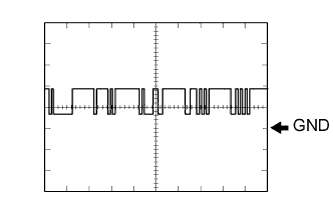

  1. Осциллограмма 1

    Параметр / Устройство
    		Описание
    Контакт
    		BTH+ (Q2-2) - GND (Q2-5)
    Настройка оборудования
    		2 В/дел., 500 мкс/дел.
    Режим
    		Зажигание включено (IG)
    УКАЗАНИЕ:
    Форма сигнала зависит от передаваемых цифровых данных.


    2. Lexus GS450h GWS191.Управление Зарядкой Аккумуляторной Батареи Гибридной Системы.Аккумуляторная Батарея Гибридной Системы.Аккумуляторная Батарея Гибридной Системы Контакты Эбу

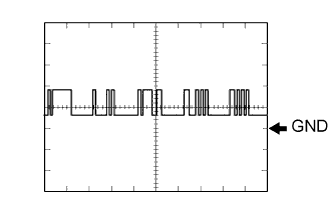

  2. Осциллограмма 2

    Параметр / Устройство
    		Описание
    Контакт
    		BTH- (Q2-3) - GND (Q2-5)
    Настройка оборудования
    		2 В/дел., 500 мкс/дел.
    Режим
    		Зажигание включено (IG)
    УКАЗАНИЕ:
    Форма сигнала зависит от передаваемых цифровых данных.


    3. Lexus GS450h GWS191.Управление Зарядкой Аккумуляторной Батареи Гибридной Системы.Аккумуляторная Батарея Гибридной Системы.Аккумуляторная Батарея Гибридной Системы Контакты Эбу

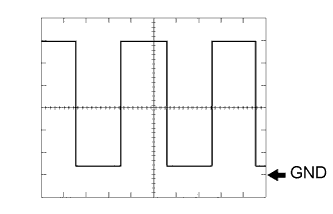

  3. Осциллограмма 3

    Параметр / Устройство
    		Описание
    Контакт
    		IDH (Q2-4) - GND (Q2-5)
    Настройка оборудования
    		2 В/дел., 500 мкс/дел.
    Режим
    		Зажигание включено (IG)
    УКАЗАНИЕ:
    Частота сигнала зависит от режимов работы вентилятора системы охлаждения преобразователя гибридной системы.
