DTC P3176-863 Низкий уровень сигнала в цепи датчика температуры обмотки электродвигателя масляного насоса трансмиссии

ОПИСАНИЕ

Сопротивление датчика температуры (термистора), установленного в электродвигателе масляного насоса, изменяется в соответствии с температурой электродвигателя масляного насоса. Чем ниже температура электродвигателя масляного насоса, тем выше сопротивление датчика температуры (термистора). И наоборот, чем выше температура, тем меньше сопротивление. Датчик температуры (термистор) электродвигателя масляного насоса подсоединен к ЭБУ гибридной системы. Через контакт TOPM ЭБУ гибридной системы на датчик температуры (термистор) электродвигателя масляного насоса подается напряжение питания 5 В. Это означает, что резистор R в ЭБУ и датчик температуры (термистор) электродвигателя масляного насоса соединены последовательно. Потенциал на контакте TOPM и величина сопротивления изменяются согласно изменениям температуры электродвигателя масляного насоса.

№ DTC	Код INF	Условие обнаружения DTC	Неисправный участок
P3176	863	Короткое замыкание на GND в цепи датчика температуры электродвигателя масляного насоса	ЭБУ гибридной системы Гибридная трансмиссия в сборе Жгут проводов или разъем

СХЕМА СОЕДИНЕНИЙ

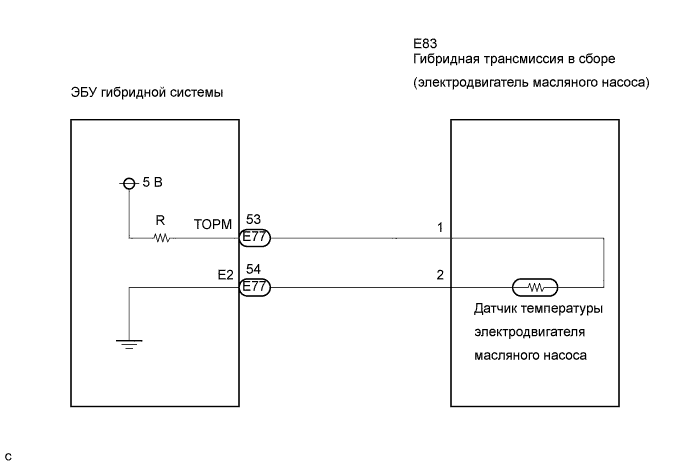

Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой.
Dtc
P3176-863 Низкий Уровень Сигнала В Цепи Датчика Температуры Обмотки Электродвигателя Масляного Насоса Трансмиссии

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:

Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.

УКАЗАНИЕ:

Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

Сопротивление датчика температуры электродвигателя масляного насоса:

Контакты для подключения диагностического прибора	Сопротивление	Температура
TOPM (E83-1) - E2 (E83-2)	121-129,7 кОм	20°C (68°F)
TOPM (E83-1) - E2 (E83-2)	50,49-55,01 кОм	40°C (104°F)
TOPM (E83-1) - E2 (E83-2)	11,26-12,99 кОм	80°C (176°F)

1.СБРОСЬТЕ DTC

Включите зажигание (IG).

Считайте и запишите коды DTC и данные фиксированного набора параметров.

Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC / Clear

Сбросьте коды DTC.
ПРИМЕЧАНИЕ:
Перед удалением кодов DTC обязательно запишите их и данные фиксированного набора параметров.

ДАЛЕЕ

2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (OPM TEMPERATURE)

Подсоедините портативный диагностический прибор к DLC3.

Включите зажигание (IG).

Выберите следующие элементы меню: Powertrain / Hybrid Control / Data List / OPM Temperature.

Считайте данные в режиме Data List.
Результат:
Информация на дисплее прибора
Следующий шаг
200°C
А
Значение, эквивалентное фактической температуре
B
УКАЗАНИЕ:
Если зажигание включено (READY), двигатель не работает, и рычаг переключения передач находится в положении P или N, по истечении, по крайней мере, 15 мин ЭБУ гибридной системы может зарегистрировать код P3176-864. Этот код может регистрироваться во время одной поездки (при 1 срабатывании).

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

А

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ

Выключите зажигание.

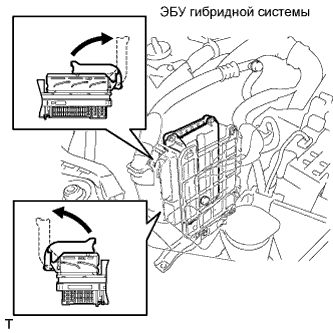

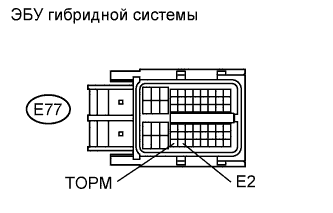

Отсоедините разъем E77 от ЭБУ гибридной системы.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
TOPM (E77-53) - любой контакт, кроме E2 (E77-54)	10 кОм или более
TOPM (E77-53) -E2 (E77-54)	121-129,7 кОм при 20°C (68°F)
OMT (E79-1) - OMTG (E79-2)	50,49-55,01 кОм при 40°C (104°F)
OMT (E79-1) - OMTG (E79-2)	11,26-12,99 кОм при 80°C (176°F)

ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ (Нажмите здесь)

NG

4.ПРОВЕРЬТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ (ДАТЧИК ТЕМПЕРАТУРЫ ЭЛЕКТРОДВИГАТЕЛЯ МАСЛЯНОГО НАСОСА)

Выключите зажигание.

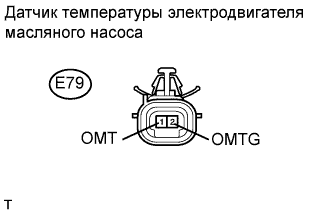

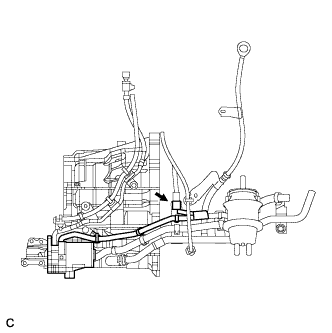

Отсоедините разъем датчика температуры электродвигателя масляного насоса.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
OMT (E79-1) - масса	10 кОм или более
OMT (E79-1) - OMTG (E79-2)	121-129,7 кОм при 20°C (68°F)
OMT (E79-1) - OMTG (E79-2)	50,49-55,01 кОм при 40°C (104°F)
OMT (E79-1) - OMTG (E79-2)	11,26-12,99 кОм при 80°C (176°F)

ЗАМЕНИТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ (Нажмите здесь)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

Информация на дисплее прибора	Следующий шаг
200°C	А
Значение, эквивалентное фактической температуре	B
