Dtc P0343-886 Высокий Уровень Сигнала На Входе Цепи Датчика Положения Распредвала A

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ECM

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – ECM)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ

ПРОВЕРЬТЕ ECM

ПРОВЕРЬТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ (ЭБУ MG)

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:

1. Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.

2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.


ПРИМЕЧАНИЕ:

При снятии и установке ЭБУ гибридной системы и ECM примите меры, чтобы не перепутать жгуты проводов ЭБУ гибридной системы и ECM. При неправильном подсоединении жгутов проводов возможно повреждение двигателя (см. стр. Нажмите здесь).

УКАЗАНИЕ:

Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.


4. Проверьте, выводятся ли коды DTC.


   Результат:

   Одновременно выводятся следующие коды DTC.


   № DTC	Соответствующая диагностика
   P0343-747	Цепь датчика положения распредвала (высокий уровень сигнала)

1. Отсоедините разъем A54 от ECM.


2. Включите зажигание (IG).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   G01 (A54-40) - масса	10-14 В

   ПРИМЕЧАНИЕ:

   Включение зажигания (IG) при отсоединенном разъеме ECM приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.

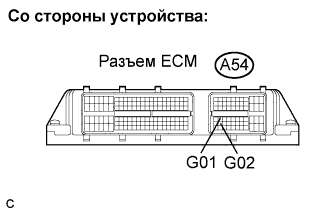

1. Снимите ECM (см. стр. Нажмите здесь).


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   G01 (A54-40) - G02 (A54-48)	10 кОм или более

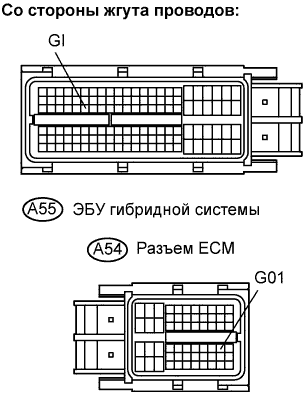

1. Отсоедините разъем A55 от ЭБУ гибридной системы.


2. Отсоедините разъем A54 от ECM.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление (проверьте на обрыв):

   Контакты для подключения диагностического прибора	Заданные условия
   GI (A55-52) - G01 (A54-40)	Менее 1 Ом

   Номинальное сопротивление (проверьте на короткое замыкание):

   Контакты для подключения диагностического прибора	Заданные условия
   GI (A55-52) или G01 (A54-40) - масса	10 кОм или более

ПРЕДОСТЕРЕЖЕНИЕ:

Не забывайте надевать электроизолирующие перчатки.

1. Выключите зажигание и снимите зажим сервисного размыкателя цепи (см. стр. Нажмите здесь).


   ПРИМЕЧАНИЕ:

   При снятом зажиме сервисного размыкателя цепи не включайте зажигание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.

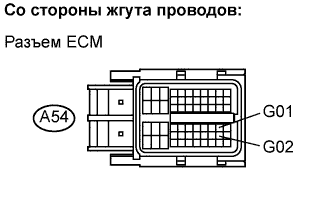

2. Отсоедините разъем A54 от ECM.


3. Отсоедините разъем A55 от ЭБУ гибридной системы.


4. Отсоедините разъем низкого напряжения от преобразователя-инвертора в сборе.


5. Включите зажигание (IG).


6. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   G01 (A54-40) - масса	Менее 1 В
   G02 (A54-48) - масса	Менее 1 В

   ПРИМЕЧАНИЕ:

   Включение зажигания (IG) при отсоединенном разъеме ECM приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.

7. Выключите зажигание.


8. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   G01 (A54-40) - масса	Менее 1 Ом
   G02 (A54-48) - масса	Менее 1 Ом

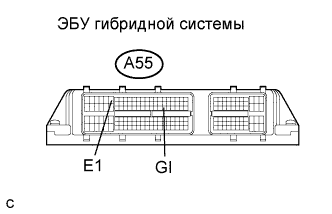

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   GI (A54-52) - E1 (A54-18)	Менее 1 Ом

ПРИМЕЧАНИЕ:

Не забывайте надевать электроизолирующие перчатки.

1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.

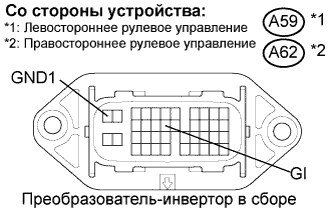

2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.



   Номинальное сопротивление:

   Для моделей с левосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   GI (A59-17) - GND1 (A59-11)	10 кОм или более

   Для моделей с правосторонним рулевым управлением:

   Контакты для подключения диагностического прибора	Заданные условия
   GI (A62-17) - GND1 (A62-11)	10 кОм или более
