  1. ВЫСОКОВОЛЬТНОЕ РЕЛЕ В СБОРЕ

Высоковольтное Реле В Сборе -- Проверка



1. ВЫСОКОВОЛЬТНОЕ РЕЛЕ В СБОРЕ

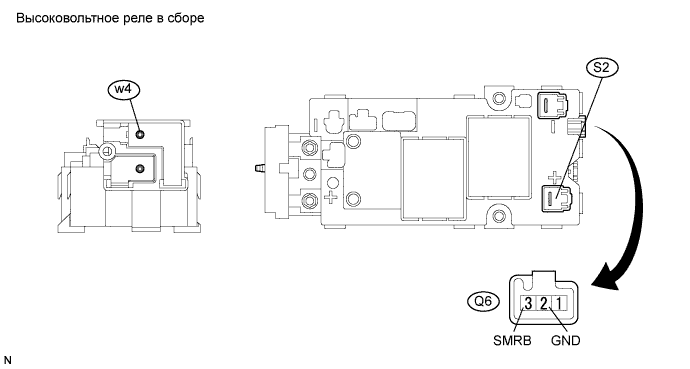

  1. Проверка SMRB
    Если результат не соответствует заданному, замените высоковольтное реле в сборе.


    Lexus GS450h GWS191.Управление Зарядкой Аккумуляторной Батареи Гибридной Системы.Аккумуляторная Батарея Гибридной Системы.Высоковольтное Реле В Сборе Проверка


    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Заданные условия
      w4-1 - S2-1
      		10 кОм или более

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Заданные условия
      w4-1 - S2-1
      		Менее 1 Ом
      (при подаче напряжения аккумуляторной батареи на контакты Q6-2 и Q6-3)

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Заданные условия
      Q6-3 - GND (Q6-2)
      		18,8–32,1 Ом при -35–80°C (-31–176°F)

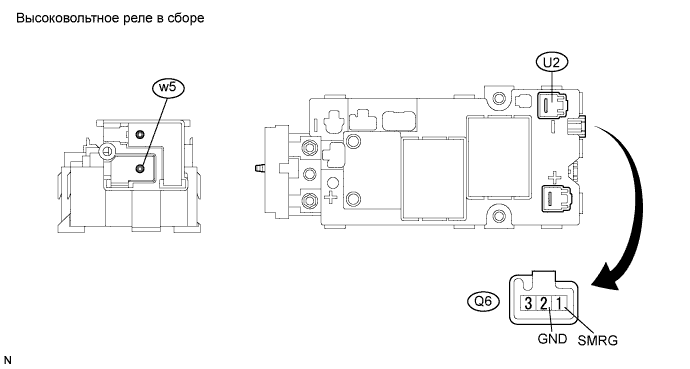

  1. Проверка SMRG
    Если результат не соответствует заданному, замените высоковольтное реле в сборе.


    Lexus GS450h GWS191.Управление Зарядкой Аккумуляторной Батареи Гибридной Системы.Аккумуляторная Батарея Гибридной Системы.Высоковольтное Реле В Сборе Проверка


    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Заданные условия
      w5-1 - U2-1
      		10 кОм или более

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Заданные условия
      w5-1 - U2-1
      		Менее 1 Ом
      (при подаче напряжения аккумуляторной батареи на контакты Q6-1 и Q6-2)

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Заданные условия
      Q6-1 - GND (Q6-2)
      		18,8–32,1 Ом при -35–80°C (-31–176°F)
