DTC B2035 "Залипание" контактов реле источника питания


ОПИСАНИЕ

Этот DTC выводится при залипании контактов реле в ЭБУ.
Неисправность может иметь место не только в ЭБУ. Проверьте электродвигатель и жгут проводов.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2035
"Залипание" контактов реле источника питания
  1. Жгут проводов
  2. Ремень безопасности сиденья
  3. ЭБУ ремней безопасности

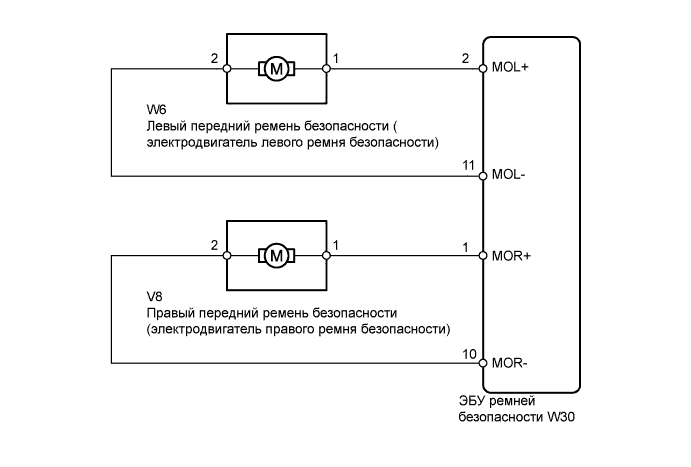

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Предаварийная Безопасность.Предаварийная Система Безопасности. Dtc B2035 Залипание Контактов Реле Источника Питания


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

  1. Удалите DTC.

  1. Проверьте наличие кода DTC

    Результат
    		Следующий шаг
    Выводится DTC B2035
    		А
    DTC не выводится
    		B


B
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ
А


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭЛЕКТРОДВИГАТЕЛЬ – ЭБУ)


    Lexus GS450h GWS191.Предаварийная Безопасность.Предаварийная Система Безопасности. Dtc B2035 Залипание Контактов Реле Источника Питания

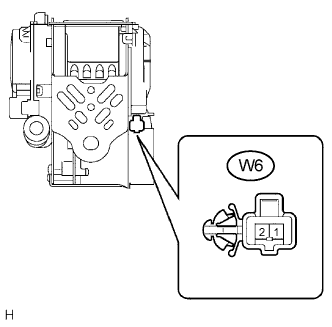

  1. Для левой стороны

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    2. Отсоедините разъем W6 ремня безопасности.

    3. Отсоедините разъем W30 ЭБУ.

    4. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    5. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора
      		Заданные условия
      W6-1 - W6-2
      		1 МОм или более
      Номинальное напряжение
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      W6-1 - масса
      		Зажигание включено (IG)
      		Менее 1 В
      W6-2 - масса


    Lexus GS450h GWS191.Предаварийная Безопасность.Предаварийная Система Безопасности. Dtc B2035 Залипание Контактов Реле Источника Питания

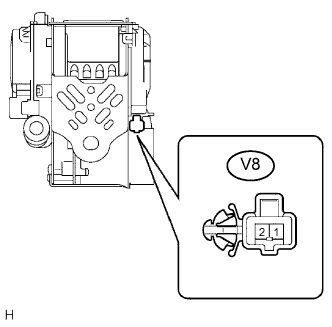

  1. Для правой стороны

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    2. Отсоедините разъем V8 ремня безопасности.

    3. Отсоедините разъем W30 ЭБУ.

    4. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    5. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора
      		Заданные условия
      V8-1 - V8-2
      		1 МОм или более
      Номинальное напряжение
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      V8-1 - масса
      		Зажигание включено (IG)
      		Менее 1 В
      V8-2 - масса


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ


    Lexus GS450h GWS191.Предаварийная Безопасность.Предаварийная Система Безопасности. Dtc B2035 Залипание Контактов Реле Источника Питания

  1. Для левой стороны

    1. Подсоедините разъем W6 ремня безопасности.

    2. Отсоедините разъем W30 ЭБУ.

    3. Измерьте напряжение узла ремня безопасности.

      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      W6-1 - масса
      		Зажигание включено (IG)
      		Менее 1 В
      W6-2 - масса


    Lexus GS450h GWS191.Предаварийная Безопасность.Предаварийная Система Безопасности. Dtc B2035 Залипание Контактов Реле Источника Питания

  1. Для правой стороны

    1. Подсоедините разъем V8 ремня безопасности.

    2. Отсоедините разъем W30 ЭБУ.

    3. Измерьте напряжение узла ремня безопасности.

      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      V8-1 - масса
      		Зажигание включено (IG)
      		Менее 1 В
      V8-2 - масса


NG
ЗАМЕНИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ
OK

ЗАМЕНИТЕ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ
