Система Навигации Сигнальная Цепь Дисплея Между Многофункциональным Дисплеем И Радиоприемником
+++++++++++++++++++++++++++++++++++++++++++--->
TechDoc
Отсоедините разъем L89 дисплея.
Отсоедините разъем L90 приемника.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
| L89-4 (VV-) - L90-2 (GND)
| Менее 1 Ом
| L89-1 (VV+) - L90-1 (NTSC)
| Менее 1 Ом
| L89-4 (VV-) - масса
| 10 кОм или более
| L89-1 (VV+) - масса
| 10 кОм или более
| L90-3 (SLD) - масса
| 10 кОм или более
|
| NG |  |
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
| |
| OK |
|  |
| | ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРОЦЕДУРЕ ПРОВЕРКИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
|
|
СИСТЕМА НАВИГАЦИИ - Сигнальная цепь дисплея между многофункциональным дисплеем и радиоприемником |
ОПИСАНИЕПо этой цепи передается сигнал изображения DVD от радиоприемника к многофункциональному дисплею.
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ - РАДИОПРИЕМНИК) |

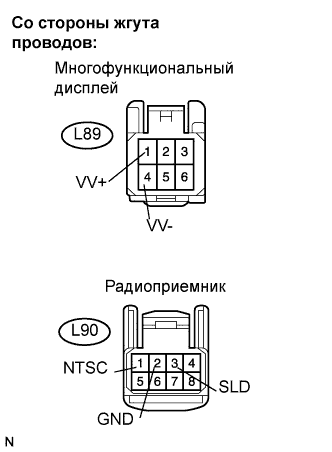

Отсоедините разъем L89 дисплея.
Отсоедините разъем L90 приемника.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
| L89-4 (VV-) - L90-2 (GND)
| Менее 1 Ом
| L89-1 (VV+) - L90-1 (NTSC)
| Менее 1 Ом
| L89-4 (VV-) - масса
| 10 кОм или более
| L89-1 (VV+) - масса
| 10 кОм или более
| L90-3 (SLD) - масса
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
| |
| OK |
| |
| | ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРОЦЕДУРЕ ПРОВЕРКИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
|
