АУДИОВИЗУАЛЬНАЯ СИСТЕМА - Цепь сигнала скорости автомобиля между компонентным стереоусилителем и щитком приборов |
ОПИСАНИЕ
Во время движения компонентный стереоусилитель управляет работой переключателей, получая сигнал скорости автомобиля от щитка приборов.

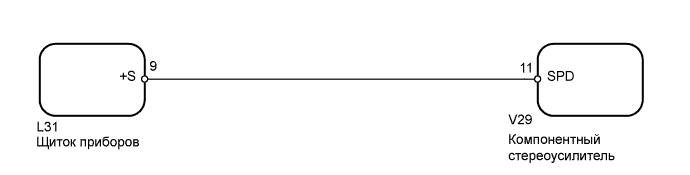

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
1.ПРОВЕРЬТЕ РАБОТУ СПИДОМЕТРА |
Проверьте работу спидометра на щитке приборов во время движения.
- OK:
- Фактическая скорость автомобиля совпадает со скоростью, указываемой спидометром.
- УКАЗАНИЕ:
- Датчик скорости автомобиля функционирует нормально при нормальной индикации на спидометре.
| ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (Нажмите здесь) |
|
|
2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ – ЩИТОК ПРИБОРОВ) |

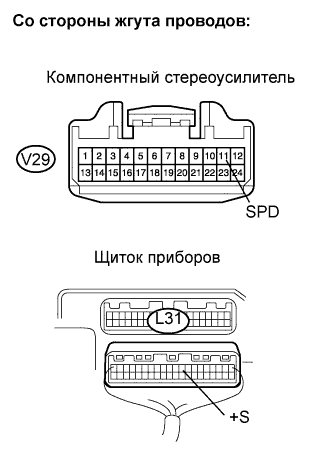

Отсоедините разъем V29 дисплея.
Отсоедините разъем L31 щитка приборов.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
V29-11 (SPD) - L31-9 (+S)
| Менее 1 Ом
|
V29-11 (SPD) - масса
| 10 кОм или выше
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
OK |
|
|
|
ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРОЦЕДУРЕ ПРОВЕРКИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
