  1. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (ЭБУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ)

Система Климат-Контроля Сидений -- Контакты Эбу



ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (ЭБУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ)

Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Климат-Контроля Сидений Контакты Эбу

  1. Отсоедините разъем L52 ЭБУ.

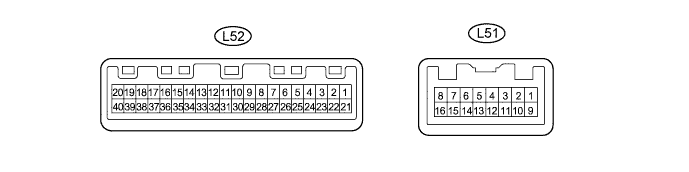

  2. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное сопротивление:

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Заданные условия
    GND (L52-20) - масса
    		W-B - масса
    		Масса
    		Менее 1 Ом

    Номинальное напряжение:

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    B (L52-1) - GND (L52-20)
    		L - W-B
    		Аккумуляторная батарея
    		Всегда
    		10–14 В
    IG+ (L52-21) - GND (L52-20)
    		W - W-B
    		Источник питания IG
    		Зажигание выключено
    		Менее 1 В
    IG+ (L52-21) - GND (L52-20)
    		W - W-B
    		Источник питания IG
    		Зажигание включено (IG)
    		10–14 В
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Подсоедините разъем L52 ЭБУ.

  4. Измерьте напряжение на разъеме.

    Номинальное напряжение:

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    LOUT (L51-16) - GND (L52-20)*1
    		SB - W-B
    		Сигнал управления вентилятором системы климат-контроля сиденья водителя
    		Зажигание включено (IG), переключатель вентилятора подогревателя левого переднего сиденья в положении ON (ВКЛ) (скорость 3 вентилятора)
    		Формирование импульсов (см. сигнал 1)
    LOUT (L51-16) - GND (L52-20)*2
    		SB - W-B
    		Сигнал управления вентилятором системы климат-контроля сиденья водителя
    		Зажигание включено (IG), переключатель вентилятора подогревателя правого переднего сиденья в положении ON (ВКЛ) (скорость 3 вентилятора)
    		Формирование импульсов (см. сигнал 1)
    ROUT (L51-8) - GND (L52-20)*1
    		O - W-B
    		Сигнал управления вентилятором системы климат-контроля сиденья переднего пассажира
    		Зажигание включено (IG), переключатель вентилятора подогревателя правого переднего сиденья в положении ON (ВКЛ) (скорость 3 вентилятора)
    		Формирование импульсов (см. сигнал 1)
    ROUT (L51-8) - GND (L52-20)*2
    		 V - W-B
    		Сигнал управления вентилятором системы климат-контроля сиденья переднего пассажира
    		Зажигание включено (IG), переключатель вентилятора подогревателя левого переднего сиденья в положении ON (ВКЛ) (скорость 3 вентилятора)
    		Формирование импульсов (см. сигнал 1)
    УКАЗАНИЕ:
    1. *1: Для моделей с левосторонним рулевым управлением
    2. *2: Для моделей с правосторонним рулевым управлением
    Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.


    5. Lexus GS450h GWS191

  5. С помощью осциллографа проверьте форму сигнала.

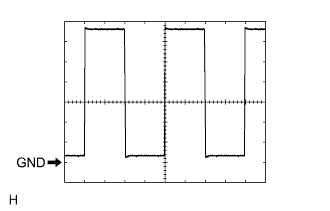

    Форма сигнала 1 (для справки)
    Параметр
    		Содержание
    Обозначения (номера контактов)
    		LOUT (L51-16) или ROUT (L51-8) - GND (L52-20)
    Настройки прибора
    		2 В/дел., 500 мкс/дел.
    Режим
    		Зажигание включено (IG)
