Переключатель Выбора Режима Гибридной Системы Снятие

Гибридная Система. Lexus GS450h GWS191
Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей. Lexus GS450h GWS191

  1. СНИМИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ

  2. СНИМИТЕ ЛЕВУЮ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  4. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

  5. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА

  6. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ

  7. СНИМИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

  8. СНИМИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

  9. СНИМИТЕ ПАНЕЛЬ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

  10. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА РЕЖИМА ГИБРИДНОЙ СИСТЕМЫ

Переключатель Выбора Режима Гибридной Системы -- Снятие



1. СНИМИТЕ НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТДЕЛЕНИЯ


2. СНИМИТЕ ЛЕВУЮ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

  1. Освободите 2 фиксатора и снимите крышку технологического отверстия аккумуляторной батареи.



3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


4. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ


    Lexus GS450h GWS191

  1. Поверните рукоятку рычага переключения передач в направлении, указанном стрелкой, и снимите рукоятку.



5. СНИМИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА


Lexus GS450h GWS191

  1. С помощью съемника фиксаторов отцепите захваты и снимите облицовку.

    УКАЗАНИЕ:
    Перед использованием оберните рабочую часть съемника фиксаторов клейкой лентой.


6. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ


Lexus GS450h GWS191

  1. Поверните рукоятку рычага переключения передач в направлении, указанном стрелкой, и снимите рукоятку.



    Lexus GS450h GWS191.Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей.Гибридная Трансмиссия.Переключатель Выбора Режима Гибридной Системы Снятие

  1. Освободите 9 фиксаторов с помощью отвертки.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  1. Снимите верхнюю облицовку панели пола, а затем отсоедините разъем.



7. СНИМИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


Lexus GS450h GWS191.Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей.Гибридная Трансмиссия.Переключатель Выбора Режима Гибридной Системы Снятие

  1. Выверните винт.

  1. С помощью отвертки освободите 3 фиксатора и 3 захвата.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  1. Снимите отделочную накладку.



8. СНИМИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


Lexus GS450h GWS191.Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей.Гибридная Трансмиссия.Переключатель Выбора Режима Гибридной Системы Снятие

  1. Выверните винт.

  1. С помощью отвертки освободите 4 фиксатора и 3 захвата.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  1. Снимите отделочную накладку.



9. СНИМИТЕ ПАНЕЛЬ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА


Lexus GS450h GWS191.Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей.Гибридная Трансмиссия.Переключатель Выбора Режима Гибридной Системы Снятие

  1. Освободите 4 фиксатора с помощью отвертки.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  1. Снимите панель вещевого ящика в облицовке туннеля пола, а затем отсоедините разъем.



10. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА РЕЖИМА ГИБРИДНОЙ СИСТЕМЫ


    Lexus GS450h GWS191

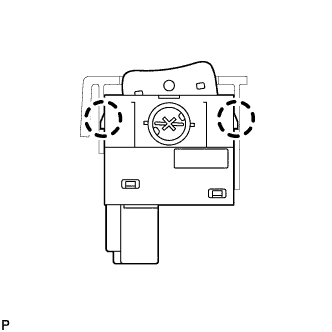

  1. Расцепите 2 захвата и снимите переключатель выбора режима гибридной системы с панели вещевого ящика в облицовке туннеля пола.
