СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Проверьте основной жгут шины CAN на обрыв (для моделей с правосторонним рулевым управлением)


ОПИСАНИЕ

В главной шине CAN и/или вспомогательной шине разъема DLC3 может быть обрыв, если сопротивление между контактами 6 (CANH) и 14 (CANL) разъема DLC3 составляет не менее 69 Ом.

Признак
Неисправный участок
Сопротивление между контактами 6 (CANH) и 14 (CANL) разъема DLC3 составляет 69 Ом или более.
  1. Главная шина CAN и разъем
  2. Центральный разъем распределительного блока CAN
  3. Правый разъем распределительного блока CAN
  4. ЭБУ гибридной системы
  5. ECM

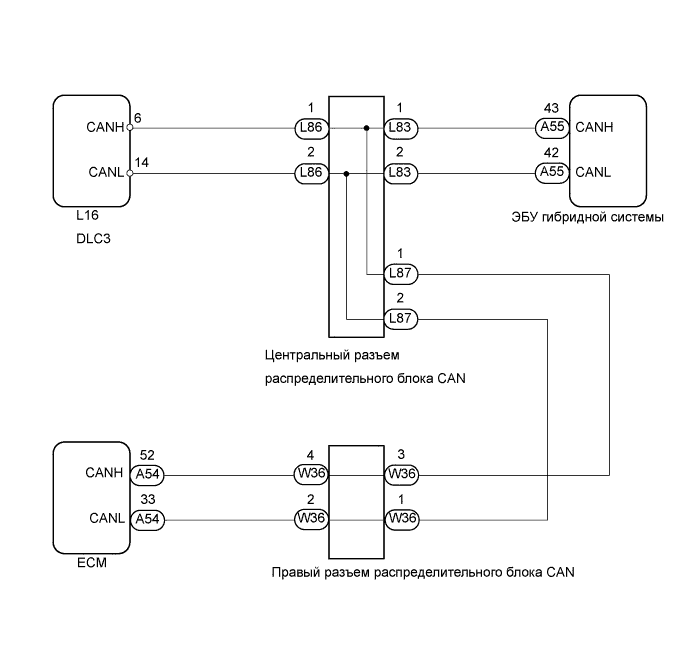

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Основной Жгут Шины Can На Обрыв (Для Моделей С Правосторонним Рулевым Управлением)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед измерением сопротивления главной и вспомогательной шин выключите зажигание.
УКАЗАНИЕ:
Управление выключателем зажигания, а также любыми выключателями и дверными защелками, связанными с передачей данных ЭБУ и датчиков по шине CAN, приводит к изменениям показаний сопротивления.
1.ПРОВЕРЬТЕ DLC3


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Основной Жгут Шины Can На Обрыв (Для Моделей С Правосторонним Рулевым Управлением)

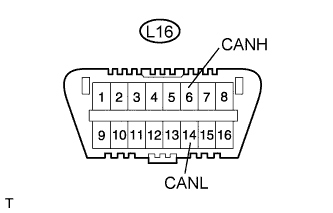

  1. Измерьте сопротивление DLC3.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L16-6 (CANH) - L16-14 (CANL)
    		Зажигание выключено
    		108-132 Ом
    		А
    L16-6 (CANH) - L16-14 (CANL)
    		Зажигание выключено
    		Не менее 132 Ом
    		B
    ПРИМЕЧАНИЕ:
    Если измеренное значение сопротивления составляет 132 Ом или более и выводится код неисправности для системы передачи данных CAN, может иметь место неисправность, отличная от обрыва во вспомогательной шине DLC3. В связи с этим, после ремонта неисправного участка необходимо выполнить поиск неисправности еще раз, следуя указаниям, приведенным в разделе "ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ" (см. стр. Нажмите здесь).


B
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К DLC3 (CANH, CANL)
А


2.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЕСМ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Основной Жгут Шины Can На Обрыв (Для Моделей С Правосторонним Рулевым Управлением)

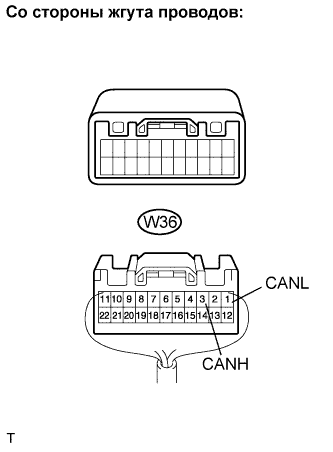

  1. Отсоедините задний разъем W36 распределительного блока CAN.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    W36-3 (CANH) - W36-1 (CANL)
    		Зажигание выключено
    		108-132 Ом


OK
Перейдите к шагу 8
NG


3.ПОДСОЕДИНИТЕ РАЗЪЕМ

  1. Подсоедините задний разъем W36 распределительного блока CAN.


ДАЛЕЕ


4.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ ГИБРИДНОЙ СИСТЕМЫ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Основной Жгут Шины Can На Обрыв (Для Моделей С Правосторонним Рулевым Управлением)

  1. Отсоедините центральный разъем L83 распределительного блока.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L83-1 (CANH) - L83-2 (CANL)
    		Зажигание выключено
    		108-132 Ом


NG
Перейдите к шагу 6
OK


5.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Основной Жгут Шины Can На Обрыв (Для Моделей С Правосторонним Рулевым Управлением)

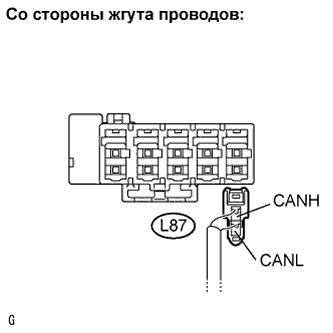

  1. Отсоедините центральный разъем L87 распределительного блока.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L87-1 (CANH) - L87-2 (CANL)
    		Зажигание выключено
    		108-132 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN)
OK

ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN

6.ПОДСОЕДИНИТЕ РАЗЪЕМ

  1. Подсоедините центральный разъем L83 распределительного блока CAN.


ДАЛЕЕ


7.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ - ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Основной Жгут Шины Can На Обрыв (Для Моделей С Правосторонним Рулевым Управлением)

  1. Отсоедините разъем A55 ЭБУ гибридной системы.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A55-43 (CANH) - A55-42 (CANL)
    		Зажигание выключено
    		108-132 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ ГИБРИДНОЙ СИСТЕМЫ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ - ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN)
OK

ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ

8.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЕСМ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Основной Жгут Шины Can На Обрыв (Для Моделей С Правосторонним Рулевым Управлением)

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

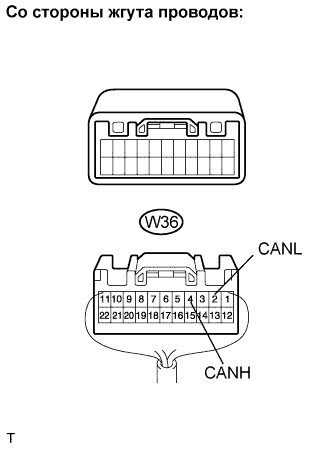

    W36-4 (CANH) - W36-2 (CANL)
    		Зажигание выключено
    		108-132 Ом


OK
ЗАМЕНИТЕ ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN
NG


9.ПОДСОЕДИНИТЕ РАЗЪЕМ

  1. Подсоедините задний разъем W36 распределительного блока CAN.


ДАЛЕЕ


10.ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЕСМ - ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Основной Жгут Шины Can На Обрыв (Для Моделей С Правосторонним Рулевым Управлением)

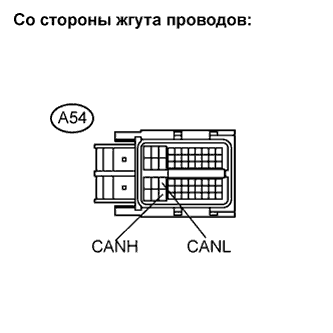

  1. Отсоедините разъем A54 ECM.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A54-52 (CANH) - A54-33 (CANL)
    		Зажигание выключено
    		108-132 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ECM (ЕСМ - ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN)
OK

ЗАМЕНИТЕ ECM
