СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Проверьте шину CAN на короткое замыкание на GND (для моделей с левосторонним рулевым управлением)


ОПИСАНИЕ

Между шиной CAN и GND может быть короткое замыкание, если между контактами 6 (CANH) и 4 (CG) или контактами 14 (CANL) и 4 (CG) разъема DLC3 имеется сопротивление.

Признак
Неисправный участок
Между контактами 6 (CANH) и 4 (CG) или контактами 14 (CANL) и 4 (CG) разъема DLC3 имеется сопротивление.
  1. ЭБУ гибридной системы
  2. ЭБУ сетевого шлюза
  3. ЭБУ контроля дистанции*1
  4. ЭБУ предупреждения о недопустимой дистанции*2
  5. ЭБУ ремней безопасности
  6. ECM
УКАЗАНИЕ:
  1. *1: Для моделей с динамической радарной системой круиз-контроля
  2. *2: Для моделей с системой ультразвуковой локации

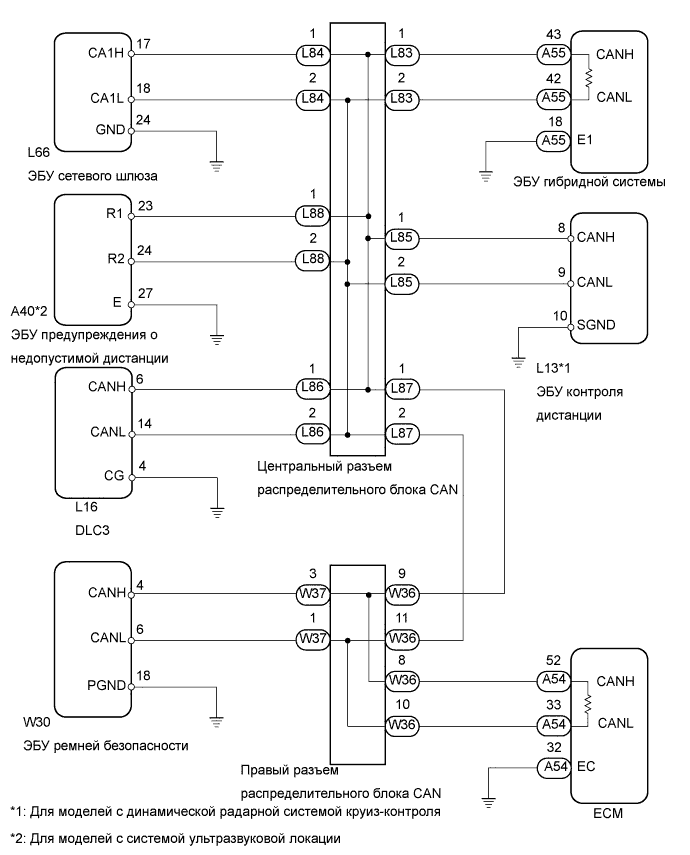

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед измерением сопротивления главной и вспомогательной шин выключите зажигание.
УКАЗАНИЕ:
Управление выключателем зажигания, а также любыми выключателями и дверными защелками, связанными с передачей данных ЭБУ и датчиков по шине CAN, приводит к изменениям показаний сопротивления.
1.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ВСПОМОГАТЕЛЬНАЯ ШИНА DLC3)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините центральный разъем L86 распределительного блока CAN.

  1. Измерьте сопротивление DLC3.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L16-6 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L16-14 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L16-6 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    L16-14 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К DLC3 (CANH, CANL)
OK


2.ПОДСОЕДИНИТЕ РАЗЪЕМ

  1. Подсоедините центральный разъем L86 распределительного блока CAN.


ДАЛЕЕ


3.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините задний разъем W36 распределительного блока CAN.

  1. Измерьте сопротивление DLC3.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L16-6 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L16-14 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L16-6 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    L16-14 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


OK
Перейдите к шагу 13
NG


4.ПОДСОЕДИНИТЕ РАЗЪЕМ

  1. Подсоедините задний разъем W36 распределительного блока CAN.


ДАЛЕЕ


5.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ СЕТЕВОГО ШЛЮЗА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините центральный разъем L84 распределительного блока CAN.

  1. Измерьте сопротивление DLC3.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L16-6 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L16-14 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L16-6 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    L16-14 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


OK
Перейдите к шагу 9
NG


6.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)
ПРИМЕЧАНИЕ:
Для автомобилей без системы ультразвуковой локации перейдите к разделу "ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ КОНТРОЛЯ ДИСТАНЦИИ)".


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините центральный разъем L88 распределительного блока CAN.

  1. Измерьте сопротивление DLC3.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L16-6 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L16-14 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L16-6 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    L16-14 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


OK
Перейдите к шагу 10
NG


7.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ КОНТРОЛЯ ДИСТАНЦИИ)
ПРИМЕЧАНИЕ:
Для автомобилей без динамической радарной системы круиз-контроля перейдите к разделу "ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ ГИБРИДНОЙ СИСТЕМЫ)".


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините центральный разъем L85 распределительного блока CAN.

  1. Измерьте сопротивление DLC3.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L16-6 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L16-14 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L16-6 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    L16-14 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


OK
Перейдите к шагу 11
NG


8.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ ГИБРИДНОЙ СИСТЕМЫ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините центральный разъем L83 распределительного блока CAN.

  1. Измерьте сопротивление DLC3.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L16-6 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L16-14 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L16-6 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    L16-14 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


OK
Перейдите к шагу 12
NG

ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN

9.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ СЕТЕВОГО ШЛЮЗА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините разъем L66 ЭБУ сетевого шлюза.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L84-1 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L84-2 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L84-1 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    L84-2 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ СЕТЕВОГО ШЛЮЗА (CANH, CANL)
OK

ЗАМЕНИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА

10.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините разъем A40 ЭБУ предупреждения о недопустимой дистанции.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L88-1 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L88-2 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L88-1 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    L88-2 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (CANH, CANL)
OK

ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ

11.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ КОНТРОЛЯ ДИСТАНЦИИ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините разъем L13 ЭБУ контроля дистанции.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L85-1 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L85-2 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L85-1 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    L85-2 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ КОНТРОЛЯ ДИСТАНЦИИ (CANH, CANL)
OK

ЗАМЕНИТЕ ЭБУ КОНТРОЛЯ ДИСТАНЦИИ

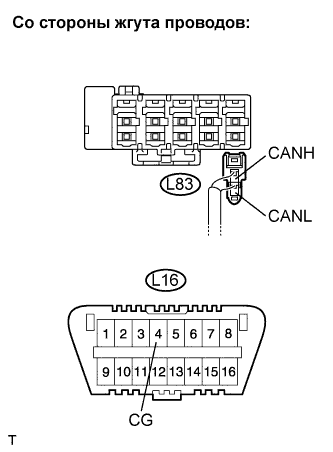

12.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините разъем A55 ЭБУ гибридной системы.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L83-1 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L83-2 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L83-1 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    L83-2 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ ГИБРИДНОЙ СИСТЕМЫ (CANH, CANL)
OK

ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ

13.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините задний разъем W37 распределительного блока CAN.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    W37-3 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    W37-1 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    W37-3 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    W37-1 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
Перейдите к шагу 15
OK

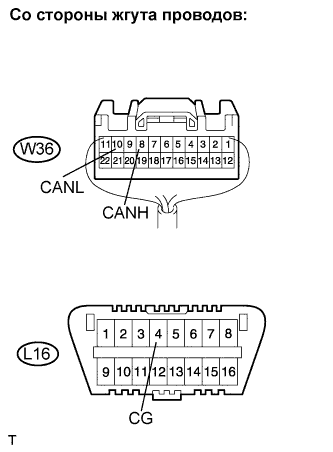

14.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЕСМ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините задний разъем W36 распределительного блока CAN.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    W36-8 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    W36-10 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    W36-8 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    W36-10 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
Перейдите к шагу 16
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN

15.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините разъем W30 ЭБУ ремней безопасности.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    W37-3 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    W37-1 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    W37-3 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    W37-1 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ (CANH, CANL)
OK

ЗАМЕНИТЕ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ

16.ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЕСМ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание На Gnd (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините разъем A54 ECM.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    W36-8 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    W36-10 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    W36-8 (CANH) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG
    W36-10 (CANL) - L16-4 (CG)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЕСМ (CANH, CANL)
OK

ЗАМЕНИТЕ ECM
