СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Проверьте шину CAN на короткое замыкание (для моделей с левосторонним рулевым управлением)


ОПИСАНИЕ

В шинах CAN может быть короткое замыкание, если сопротивление между контактами 6 (CANH) и 14 (CANL) разъема DLC3 составляет менее 54 Ом.

Признак
Неисправный участок
Сопротивление между контактами 6 (CANH) и 14 (CANL) разъема DLC3 менее 54 Ом
  1. ЭБУ гибридной системы
  2. ЭБУ сетевого шлюза
  3. ЭБУ контроля дистанции*1
  4. ЭБУ предупреждения о недопустимой дистанции*2
  5. ЭБУ ремней безопасности
  6. ECM
  7. Центральный разъем распределительного блока CAN
  8. Правый разъем распределительного блока CAN
УКАЗАНИЕ:
  1. *1: Для моделей с динамической радарной системой круиз-контроля
  2. *2: Для моделей с системой ультразвуковой локации

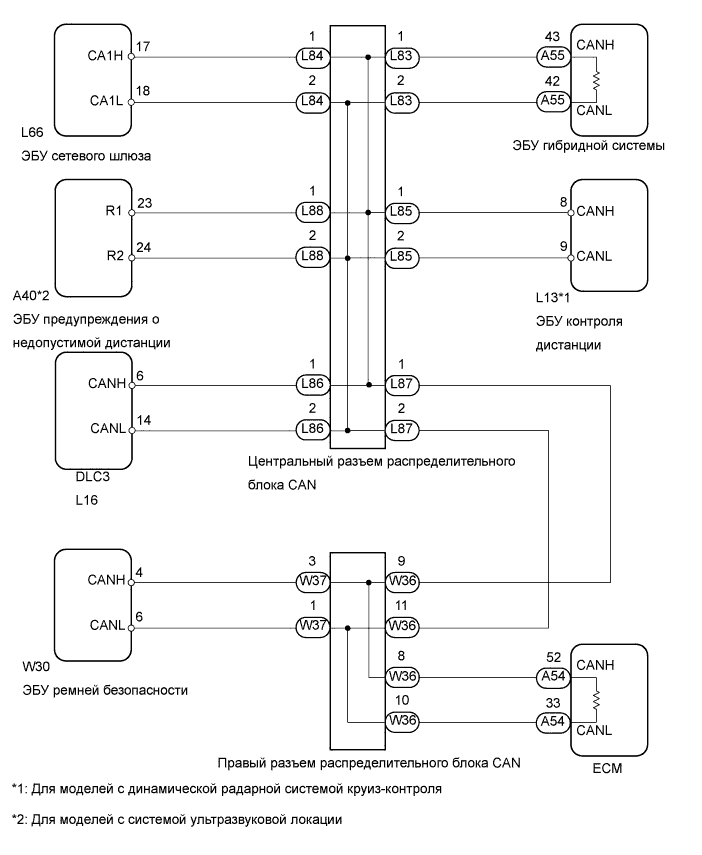

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Перед измерением сопротивления главной и вспомогательной шин выключите зажигание.
УКАЗАНИЕ:
Управление выключателем зажигания, а также любыми выключателями и дверными защелками, связанными с передачей данных ЭБУ и датчиков по шине CAN, приводит к изменениям показаний сопротивления.
1.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ВСПОМОГАТЕЛЬНАЯ ШИНА DLC3)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините центральный разъем L86 распределительного блока CAN.

  1. Измерьте сопротивление DLC3.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L16-6 (CANH) - L16-14 (CANL)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L16-6 (CANH) - L16-14 (CANL)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К DLC3 (CANH, CANL)
OK


2.ПОДСОЕДИНИТЕ РАЗЪЕМ

  1. Подсоедините центральный разъем L86 распределительного блока CAN.


ДАЛЕЕ


3.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (СО СТОРОНЫ ЗАДНЕГО РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините задний разъем W36 распределительного блока CAN.

  1. Измерьте сопротивление DLC3.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L16-6 (CANH) - L16-14 (CANL)
    		Зажигание выключено
    		108-132 Ом


OK
Перейдите к шагу 17
NG


4.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините центральный разъем L87 распределительного блока CAN.

  1. Измерьте сопротивление DLC3.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L16-6 (CANH) - L16-14 (CANL)
    		Зажигание выключено
    		108-132 Ом


OK
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN)
NG


5.ПОДСОЕДИНИТЕ РАЗЪЕМ

  1. Подсоедините центральный разъем L86 распределительного блока CAN.

  1. Подсоедините задний разъем W36 распределительного блока CAN.


ДАЛЕЕ


6.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ СЕТЕВОГО ШЛЮЗА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините центральный разъем L84 распределительного блока CAN.

  1. Измерьте сопротивление DLC3.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L16-6 (CANH) - L16-14 (CANL)
    		Зажигание выключено
    		54-69 Ом


OK
Перейдите к шагу 13
NG


7.ПОДСОЕДИНИТЕ РАЗЪЕМ

  1. Подсоедините центральный разъем L84 распределительного блока CAN.


ДАЛЕЕ


8.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)
ПРИМЕЧАНИЕ:
Для автомобилей без системы ультразвуковой локации перейдите к разделу "ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ КОНТРОЛЯ ДИСТАНЦИИ)".


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

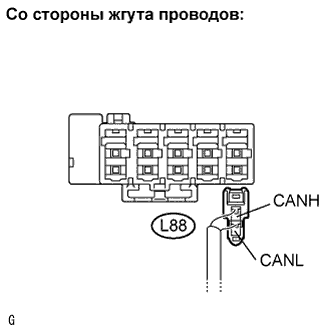

  1. Отсоедините центральный разъем L88 распределительного блока CAN.

  1. Измерьте сопротивление DLC3.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L16-6 (CANH) - L16-14 (CANL)
    		Зажигание выключено
    		54-69 Ом


OK
Перейдите к шагу 14
NG


9.ПОДСОЕДИНИТЕ РАЗЪЕМ

  1. Подсоедините центральный разъем L88 распределительного блока CAN.


ДАЛЕЕ


10.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ КОНТРОЛЯ ДИСТАНЦИИ)
ПРИМЕЧАНИЕ:
Для автомобилей без динамической радарной системы круиз-контроля перейдите к разделу "ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ ГИБРИДНОЙ СИСТЕМЫ)".


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините центральный разъем L85 распределительного блока CAN.

  1. Измерьте сопротивление DLC3.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L16-6 (CANH) - L16-14 (CANL)
    		Зажигание выключено
    		54-69 Ом


OK
Перейдите к шагу 15
NG


11.ПОДСОЕДИНИТЕ РАЗЪЕМ

  1. Подсоедините центральный разъем L85 распределительного блока CAN.


ДАЛЕЕ


12.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ ГИБРИДНОЙ СИСТЕМЫ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините центральный разъем L83 распределительного блока CAN.

  1. Измерьте сопротивление DLC3.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L16-6 (CANH) - L16-14 (CANL)
    		Зажигание выключено
    		108-132 Ом


OK
Перейдите к шагу 16
NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN

13.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ СЕТЕВОГО ШЛЮЗА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините разъем L66 ЭБУ сетевого шлюза.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L84-1 (CANH) - L84-2 (CANL)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L84-1 (CANH) - L84-2 (CANL)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ СЕТЕВОГО ШЛЮЗА (CANH, CANL)
OK

ЗАМЕНИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА

14.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините разъем A40 ЭБУ предупреждения о недопустимой дистанции.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L88-1 (CANH) - L88-2 (CANL)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L88-1 (CANH) - L88-2 (CANL)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ (CANH, CANL)
OK

ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ

15.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ КОНТРОЛЯ ДИСТАНЦИИ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините разъем L13 ЭБУ контроля дистанции.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L85-1 (CANH) - L85-2 (CANL)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L85-1 (CANH) - L85-2 (CANL)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ КОНТРОЛЯ ДИСТАНЦИИ (CANH, CANL)
OK

ЗАМЕНИТЕ ЭБУ КОНТРОЛЯ ДИСТАНЦИИ

16.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините разъем A55 ЭБУ гибридной системы.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    L83-1 (CANH) - L83-2 (CANL)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    L83-1 (CANH) - L83-2 (CANL)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ ГИБРИДНОЙ СИСТЕМЫ (CANH, CANL)
OK

ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ

17.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

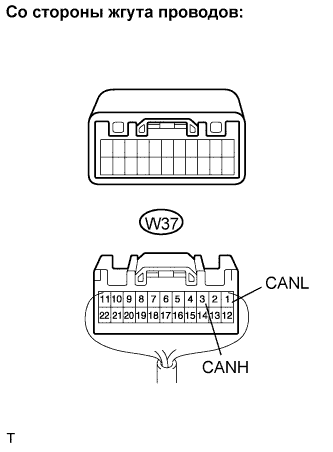

  1. Отсоедините задний разъем W37 распределительного блока CAN.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    W37-3 (CANH) - W37-1 (CANL)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    W37-3 (CANH) - W37-1 (CANL)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
Перейдите к шагу 19
OK


18.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN - ЕСМ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините задний разъем W36 распределительного блока CAN.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    W36-8 (CANH) - W36-10 (CANL)
    		Зажигание выключено
    		108-132 Ом


NG
Перейдите к шагу 20
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЗАДНИЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА CAN

19.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините разъем W30 ЭБУ ремней безопасности.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    W37-3 (CANH) - W37-1 (CANL)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    W37-3 (CANH) - W37-1 (CANL)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ (CANH, CANL)
OK

ЗАМЕНИТЕ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ

20.ПРОВЕРЬТЕ ШИНЫ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ (ЕСМ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Проверьте Шину Can На Короткое Замыкание (Для Моделей С Левосторонним Рулевым Управлением)

  1. Отсоедините разъем A54 ECM.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Результат
    Контакты для подключения диагностического прибора
    		Режим
    		Измеренное сопротивление
    		Следующий шаг
    W36-8 (CANH) - W36-10 (CANL)
    		Зажигание выключено
    		Не менее 1 Ом
    		OK
    W37-8 (CANH) - W37-10 (CANL)
    		Зажигание выключено
    		Менее 1 Ом
    		NG


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЕСМ (CANH, CANL)
OK

ЗАМЕНИТЕ ECM
