Dtc U0235-737 Ошибка Передачи Данных От Датчика Радара В Эбу Контроля Дистанции

Система Круиз-Контроля. Lexus GS450h GWS191
Круиз-Контроль. Lexus GS450h GWS191
+++++++++++++++++++++++++++++++++++++++++++---> TechDoc

DTC U1102-738 Ошибка передачи данных от ЭБУ контроля дистанции в датчик радара

для подготовки Нажмите здесь


ОПИСАНИЕ

Датчик радара миллиметрового диапазона и ЭБУ контроля дистанции (ЭБУ круиз-контроля) передают данные общего управления автомобилем и функции диагностики по линии связи. ЭБУ контроля дистанции (ЭБУ круиз-контроля) определяет предположительное значение R на основе сигналов с датчика положения рулевого колеса и датчика рысканья. ЭБУ контроля дистанции (ЭБУ круиз-контроля) передает информацию о текущей скорости автомобиля и предположительном значении R (радиусе кривизны) на датчик радара миллиметрового диапазона.

№ DTC
Условие обнаружения DTC
Неисправный участок
U0235-737
ЭБУ гибридной системы определяет сигнал ошибки обмена данными (с ЭБУ контроля дистанции (ЭБУ круиз-контроля) на датчик радара миллиметрового диапазона) в течение 0,15 с или более во время работы динамической радарной системы круиз-контроля
  1. Цепь передачи данных
  2. Датчик радара миллиметрового диапазона
  3. ЭБУ контроля дистанции (ЭБУ круиз-контроля)
U1102-738
ЭБУ гибридной системы определяет сигнал ошибки обмена данными (с ЭБУ контроля дистанции (ЭБУ круиз-контроля) на датчик радара миллиметрового диапазона) в течение 0,15 с или более во время работы динамической радарной системы круиз-контроля
  1. Цепь передачи данных
  2. Датчик радара миллиметрового диапазона
  3. ЭБУ контроля дистанции (ЭБУ круиз-контроля)

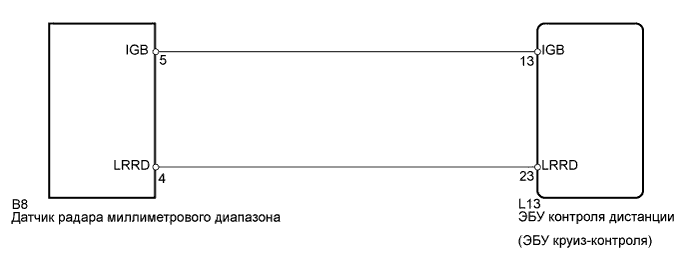

СХЕМА СОЕДИНЕНИЙ


E132127E04


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. В случае замены ЭБУ контроля дистанции необходимо выполнить инициализацию электронной системы.
    Для моделей с левосторонним рулевым управлением см. процедуры на стр. Нажмите здесь.
    Для моделей с правосторонним рулевым управлением см. процедуры на стр. Нажмите здесь.
  2. После замены датчика радара миллиметрового диапазона необходимо выполнить регулировку его диаграммы направленности (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ КОНТРОЛЯ ДИСТАНЦИИ - ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА)

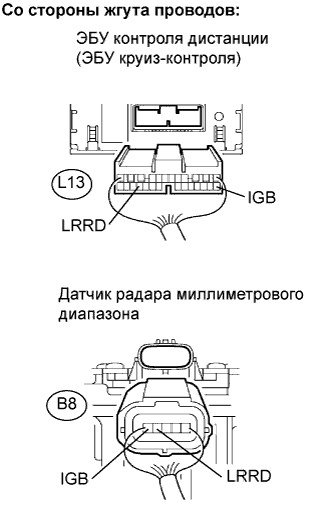

E108175E16

  1. Отсоедините разъем L13 ЭБУ.

  1. Отсоедините разъем B8 датчика.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L13-23 (LRRD) - B8-4 (LRRD)
    		Менее 1 Ом
    L13-13 (IGB) - B8-5 (IGB)
    		Менее 1 Ом
    L13-23 (LRRD) - масса
    		10 кОм или более
    L13-13 (IGB) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЭБУ КОНТРОЛЯ ДИСТАНЦИИ (ЭБУ КРУИЗ-КОНТРОЛЯ)

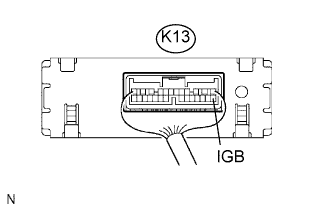

I034909E32

  1. Измерьте напряжение на разъеме.

    Номинальное напряжение :
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L13-13 (IGB) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ЗАМЕНИТЕ ЭБУ КОНТРОЛЯ ДИСТАНЦИИ (ЭБУ КРУИЗ-КОНТРОЛЯ)
OK


3.ПРОВЕРЬТЕ ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА

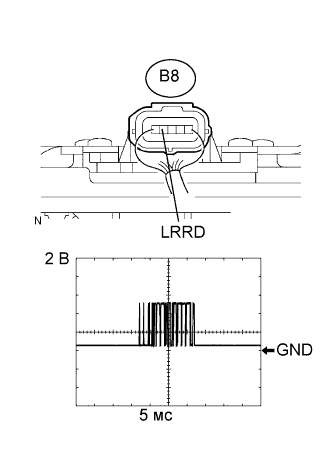

E132128E02

  1. Включите зажигание (IG).

  1. Измерьте напряжение на разъеме.

    Контакты для подключения диагностического прибора
    		Настройки прибора
    		Заданные условия
    B8-4 (LRRD) - масса
    		2 В/дел., 5 мс/дел.
    		Формирование импульсов
    OK:
    См. рисунок.
    УКАЗАНИЕ:
    По мере возрастания скорости автомобиля период сигнала уменьшается.


NG
ЗАМЕНИТЕ ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА
OK

КОНЕЦ (ИМЕЮТСЯ ЭПИЗОДИЧЕСКИЕ НЕИСПРАВНОСТИ)

DTC U0235-737 Ошибка передачи данных от датчика радара в ЭБУ контроля дистанции

DTC U1102-738 Ошибка передачи данных от ЭБУ контроля дистанции в датчик радара


ОПИСАНИЕ

Датчик радара миллиметрового диапазона и ЭБУ контроля дистанции (ЭБУ круиз-контроля) передают данные общего управления автомобилем и функции диагностики по линии связи. ЭБУ контроля дистанции (ЭБУ круиз-контроля) определяет предположительное значение R на основе сигналов с датчика положения рулевого колеса и датчика рысканья. ЭБУ контроля дистанции (ЭБУ круиз-контроля) передает информацию о текущей скорости автомобиля и предположительном значении R (радиусе кривизны) на датчик радара миллиметрового диапазона.

№ DTC
Условие обнаружения DTC
Неисправный участок
U0235-737
ЭБУ гибридной системы определяет сигнал ошибки обмена данными (с ЭБУ контроля дистанции (ЭБУ круиз-контроля) на датчик радара миллиметрового диапазона) в течение 0,15 с или более во время работы динамической радарной системы круиз-контроля
  1. Цепь передачи данных
  2. Датчик радара миллиметрового диапазона
  3. ЭБУ контроля дистанции (ЭБУ круиз-контроля)
U1102-738
ЭБУ гибридной системы определяет сигнал ошибки обмена данными (с ЭБУ контроля дистанции (ЭБУ круиз-контроля) на датчик радара миллиметрового диапазона) в течение 0,15 с или более во время работы динамической радарной системы круиз-контроля
  1. Цепь передачи данных
  2. Датчик радара миллиметрового диапазона
  3. ЭБУ контроля дистанции (ЭБУ круиз-контроля)

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Круиз-Контроль.Система Круиз-Контроля. Dtc U0235-737 Ошибка Передачи Данных От Датчика Радара В Эбу Контроля Дистанции


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. В случае замены ЭБУ контроля дистанции необходимо выполнить инициализацию электронной системы.
    Для моделей с левосторонним рулевым управлением см. процедуры на стр. Нажмите здесь.
    Для моделей с правосторонним рулевым управлением см. процедуры на стр. Нажмите здесь.
  2. После замены датчика радара миллиметрового диапазона необходимо выполнить регулировку его диаграммы направленности (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ КОНТРОЛЯ ДИСТАНЦИИ - ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА)
Lexus GS450h GWS191.Круиз-Контроль.Система Круиз-Контроля. Dtc U0235-737 Ошибка Передачи Данных От Датчика Радара В Эбу Контроля Дистанции

  1. Отсоедините разъем L13 ЭБУ.

  1. Отсоедините разъем B8 датчика.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L13-23 (LRRD) - B8-4 (LRRD)
    		Менее 1 Ом
    L13-13 (IGB) - B8-5 (IGB)
    		Менее 1 Ом
    L13-23 (LRRD) - масса
    		10 кОм или более
    L13-13 (IGB) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЭБУ КОНТРОЛЯ ДИСТАНЦИИ (ЭБУ КРУИЗ-КОНТРОЛЯ)
Lexus GS450h GWS191.Круиз-Контроль.Система Круиз-Контроля. Dtc U0235-737 Ошибка Передачи Данных От Датчика Радара В Эбу Контроля Дистанции

  1. Измерьте напряжение на разъеме.

    Номинальное напряжение :
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L13-13 (IGB) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ЗАМЕНИТЕ ЭБУ КОНТРОЛЯ ДИСТАНЦИИ (ЭБУ КРУИЗ-КОНТРОЛЯ)
OK


3.ПРОВЕРЬТЕ ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА
Lexus GS450h GWS191.Круиз-Контроль.Система Круиз-Контроля. Dtc U0235-737 Ошибка Передачи Данных От Датчика Радара В Эбу Контроля Дистанции

  1. Включите зажигание (IG).

  1. Измерьте напряжение на разъеме.

    Контакты для подключения диагностического прибора
    		Настройки прибора
    		Заданные условия
    B8-4 (LRRD) - масса
    		2 В/дел., 5 мс/дел.
    		Формирование импульсов
    OK:
    См. рисунок.
    УКАЗАНИЕ:
    По мере возрастания скорости автомобиля период сигнала уменьшается.


NG
ЗАМЕНИТЕ ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА
OK

КОНЕЦ (ИМЕЮТСЯ ЭПИЗОДИЧЕСКИЕ НЕИСПРАВНОСТИ)
