Аудиовизуальная Система Цепь Звукового Сигнала Между Радиоприемником И Компонентным Стереоусилителем
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РАДИОПРИЕМНИК - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ)
АУДИОВИЗУАЛЬНАЯ СИСТЕМА - Цепь звукового сигнала между радиоприемником и компонентным стереоусилителем |
ОПИСАНИЕ
По этой цепи радиоприемник отправляет звуковые сигналы на компонентный стереоусилитель.

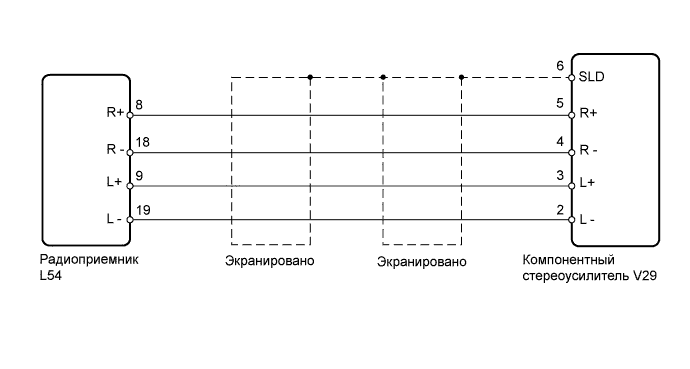

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РАДИОПРИЕМНИК - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ) |
Отсоедините разъем L54 приемника.
Отсоедините разъем V29 блока управления.

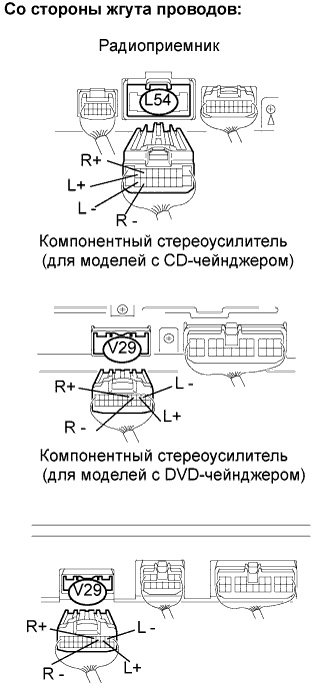

Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
V29-3 (L+) - L54-9 (L+)
| Менее 1 Ом
|
V29-2 (L-) - L54-19 (L-)
| Менее 1 Ом
|
V29-5 (R+) - L54-8 (R+)
| Менее 1 Ом
|
V29-4 (R-) - L54-18 (R+)
| Менее 1 Ом
|
V29-3 (L+) - масса
| 10 кОм или более
|
V29-2 (L-) - масса
| 10 кОм или более
|
V29-5 (R+) - масса
| 10 кОм или более
|
V29-4 (R-) - масса
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРОЦЕДУРЕ ПРОВЕРКИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ |
|
