АУДИОВИЗУАЛЬНАЯ СИСТЕМА - Цепь питания ЭБУ сетевого шлюза


ОПИСАНИЕ

Данная цепь является цепью питания для работы ЭБУ сетевого шлюза.

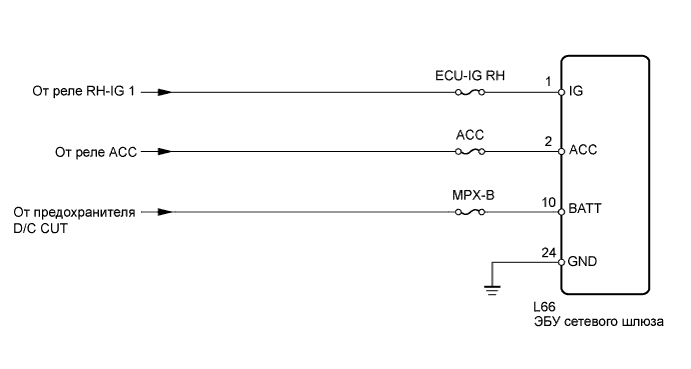

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Аудиовизуальная Система Цепь Питания Эбу Сетевого Шлюза


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (АСС, ECU-IG RH, MPX-B)

  1. Извлеките предохранители ACC и ECU-IG RH из правого главного ЭБУ кузова.

  1. Извлеките предохранитель MPX-B из распределительного блока № 1 моторного отсека.

  1. Измерьте сопротивление предохранителей.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕТЕВОГО ШЛЮЗА – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Аудиовизуальная Система.Аудиовизуальная Система.Аудиовизуальная Система Цепь Питания Эбу Сетевого Шлюза

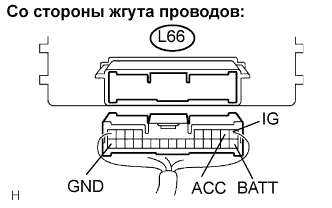

  1. Отсоедините разъем L66 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L66-24 (GND) - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L66-10 (BATT) – масса
    		Всегда
    		10-14 В
    L66-2 (ACC) - масса
    		Зажигание включено (ACC)
    		10-14 В
    L66-1 (IG) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРОЦЕДУРЕ ПРОВЕРКИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
