Dtc P0A10-263 Высокий Уровень Сигнала На Входе Цепи Состояния Преобразователя Постоянного Тока В Постоянный

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – РАЗЪЕМ ЖГУТА ЭЛЕКТРОПРОВОДКИ БЛОКА АККУМУЛЯТОРНЫХ БАТАРЕЙ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАЗЪЕМ ЖГУТА ЭЛЕКТРОПРОВОДКИ БЛОКА АККУМУЛЯТОРНЫХ БАТАРЕЙ – ПРЕОБРАЗОВАТЕЛЬ ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – ЖГУТ ЭЛЕКТРОПРОВОДКИ БЛОКА АККУМУЛЯТОРНЫХ БАТАРЕЙ)

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:

1. Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.

2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.


УКАЗАНИЕ:

Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG).


3. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.


4. Проверьте, выводятся ли коды DTC.


   Результат:

   Помимо DTC P0A10-263 выводятся другие коды.

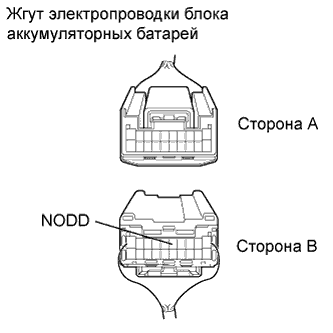

1. Отсоедините разъем жгута электропроводки блока аккумуляторных батарей (см. стр. Нажмите здесь).


2. Включите зажигание (IG).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   NODD (WQ1-6) - масса	Менее 1 В

   ПРИМЕЧАНИЕ:

   Включение зажигания (IG) при отсоединенном разъеме жгута электропроводки блока аккумуляторных батарей приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.

ПРЕДОСТЕРЕЖЕНИЕ:

Не забывайте надевать электроизолирующие перчатки.

1. Выключите зажигание и снимите зажим сервисного размыкателя цепи.


   ПРИМЕЧАНИЕ:

   При снятом зажиме сервисного размыкателя цепи не включайте зажигание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.

2. Отсоедините разъем низкого напряжения от преобразователя гибридной системы (см. стр. Нажмите здесь).


3. Включите зажигание (IG).


4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   ПРИМЕЧАНИЕ:

   Включение зажигания (IG) при отсоединенном разъеме жгута электропроводки блока аккумуляторных батарей приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.

   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   NODD (WQ1-6) - масса	Менее 1 В

5. Выключите зажигание.


6. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   NODD (WQ1-6) - масса	Менее 1 Ом

1. Отсоедините разъем A55 от ЭБУ гибридной системы.


2. Включите зажигание (IG).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   ПРИМЕЧАНИЕ:

   Включение зажигания (IG) при отсоединенном разъеме жгута электропроводки блока аккумуляторных батарей приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.

   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   NODD (WQ1-6) - масса	Менее 1 В
